公布日：2023.12.08
申請日：2023.09.12
分類號：C02F1/78(2023.01)I;C02F3/02(2023.01)I;C02F101/30(2006.01)N
摘要

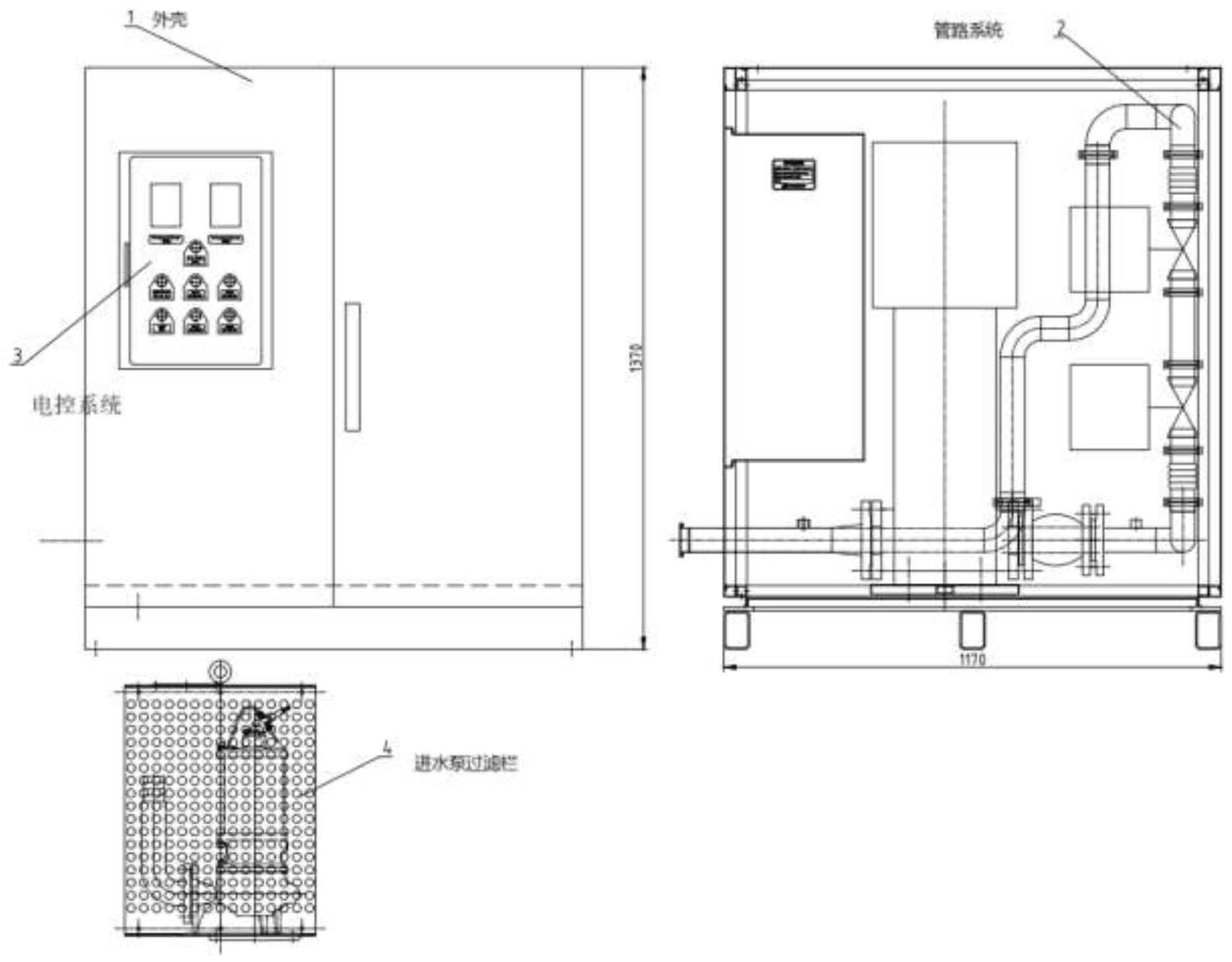

本發明涉及污水治理技術領域，具體的說是一種微納米氣泡機以及納米氣泡處理污水的方法，一種微納米氣泡機包括有外殼、管路系統、進水泵過濾欄以及電控系統，外殼內部固定安裝有管路系統，管路系統左側連接有進水泵過濾欄，進水泵過濾欄左側連接有電控系統，一種微納米氣泡機內部由臭氧發生器、臭氧加壓暫存裝置、潛水加壓裝置、節流裝置、自動控制系統組成，臭氧發生器含氣源及氣源處理裝置和臭氧發生裝置。本發明有助于對農村黑臭水體進行科學處理，保護寶貴的農村水資源，有效提升農村生態環境質量，促進農村可持續發展，其經濟與社會意義顯著。
權利要求書
1.一種基于微納米氣泡機，其特征在于：包括有外殼、管路系統、進水泵過濾欄以及電控系統，所述外殼內部固定安裝有管路系統，所述管路系統左側連接有進水泵過濾欄，所述進水泵過濾欄左側連接有電控系統，所述外殼包括有電氣控制門、箱體門、電氣檢修門、外部法蘭片、進水口以及出水口，所述電氣控制門外側設置有箱體門，所述箱體門設置有兩個，呈水平均勻分布，所述電氣檢修門下方設置有出水口和進水口，所述外殼外側固定連接有外部法蘭片；所述一種微納米氣泡機內部由臭氧發生器、臭氧加壓暫存裝置、潛水加壓裝置、節流裝置、自動控制系統組成，所述臭氧發生器含氣源及氣源處理裝置和臭氧發生裝置。
2.根據權利要求1所述的一種微納米氣泡機，其特征在于：所述管路系統包括多級立式離心泵，所述多級立式離心泵底端右側固定連接有不銹鋼異徑橡膠軟連接,所述不銹鋼異徑橡膠軟連接尾端通過管路連接有外絲卡盤，所述外絲卡盤上端連接有卡盤夾，所述管路系統包括不銹鋼波紋管補償，所述不銹鋼波紋管補償?shù)锥诉B接有電動球閥，所述電動球閥下端連接有三通卡盤，所述三通卡盤左端設置有連接內芯。
3.根據權利要求1所述的一種微納米氣泡機，其特征在于：所述電控系統包括變頻器，所述變頻器設置有兩個，所述第一變頻器下端連接有進水泵，所述第一變頻器上端連接有冷卻風扇、電源指示燈及空壓接觸器，所述空壓接觸器尾端連接有空壓運行指示燈，所述第二變頻器下端連接有提升泵，所述第二變頻器上端連接有空壓機，所述電控系統內部包括壓力傳感器，所述壓力傳感器設置有三個，其中兩個壓力傳感器相鄰放置，另一壓力傳感器放置于對面，所述壓力傳感器左側設置有手動反沖洗指示燈和手動進水指示燈，所述手動反沖洗指示燈和手動進水指示燈左側連接有故障蜂鳴器、電動閥，所述電動閥設置有四個，所述電控系統設置有近控啟動和停止開關、提升泵手動啟動和停止開關、進水泵手動啟動和停止開關板以及反沖洗手動啟動和停止開關。
4.根據權利要求1所述的一種微納米氣泡機，其特征在于：所述進水泵過濾欄包括頂蓋，所述頂蓋下端面連接有過濾桶，所述過濾桶下端連接有底座，所述底座下端靠近邊側連接有底盤，所述底座上端固定連接有進水泵底板，所述進水泵過濾網內部有進水泵，所述進水泵包括進水泵管路，所述進水泵管路通過管道連接末端設置有法蘭用容封墊。
5.基于權利要求1所述的一種微納米氣泡機的納米氣泡處理污水的方法，其特征在于：先通過臭氧發生器產生臭氧，經臭氧加壓暫存裝置，提高臭氧的濃度和產量，再通過潛水加壓裝置增壓，使臭氧溶解在初步過濾后的水中，繼而采用節流釋氣方式，通過高速旋轉的高壓氣穴作用，形成高濃度臭氧微納米氣泡，再輔以生物膜技術，進行污水處理。
6.根據權利要求5所述的一種納米氣泡處理污水的方法，其特征在于：包括開發潛水式節流釋氣微納米污水高效處理技術，使臭氧和水在潛水加壓裝置內部增壓溶解，并采用壓力反饋的方式自動調節裝置進氣量，高效穩定地形成含有大量微納米氣泡的氣液混合帶，所述納米氣泡處理污水的方法中利用氣液二相高速盤旋原理，優化設計臭氧微納米氣泡發生器節流裝置，通過加速旋轉的高壓氣穴作用，對氣泡進行精細切割。
7.根據權利要求5所述的納米氣泡處理污水的方法，其特征在于：所述納米氣泡處理污水的方法中，所述臭氧發生器工作時，臭氧排放電磁閥打開，臭氧注入電磁閥關閉，臭氧濃度傳感器檢測臭氧濃度是否達到預設值，若達到預設值進入增設的臭氧暫儲裝置；所述增設的臭氧暫儲裝置通過加壓方式進行。
8.根據權利要求5所述的納米氣泡處理污水的方法，其特征在于：所述納米氣泡處理污水的方法包括通過潛水加壓裝置增壓，使臭氧溶解于水中，繼而通過節流釋氣方式使溶解在水中的臭氧以微納米氣泡的形式釋放,所述一種微納米氣泡機通過在節流裝置背壓處設置壓力傳感器，在臭氧出口處設置電磁閻，通過控制電路協調傳感器動作。
9.根據權利要求6所述的納米氣泡處理污水的方法，其特征在于：所述臭氧微納米氣泡發生器節流裝置包括注射腔、連接板和噴嘴，注射腔使流入的臭氧氣泡液發生高速回旋，進行精細切割，生成以納米級氣泡為主的臭氧微納米氣泡；連接板與注射腔的出口端連通，使臭氧微納米氣泡液形成負壓；噴嘴可以與連接板的出口側連通，使臭氧微納米氣泡液進一步形成負壓，并將臭氧微納米氣泡液噴出。
發明內容
針對污水處理問題，所設計的一種微納米氣泡機以及納米氣泡處理污水的方法。
本發明解決其技術問題所采用的技術方案是：一種微納米氣泡機以及納米氣泡處理污水的方法，所述一種微納米氣泡機包括有外殼、管路系統、進水泵過濾欄以及電控系統，所述外殼內部固定安裝有管路系統，所述管路系統左側連接有進水泵過濾欄，所述進水泵過濾欄左側連接有電控系統，所述外殼包括有電氣控制門、箱體門、電氣檢修門、外部法蘭片、進水口以及出水口，所述電氣控制門外側設置有箱體門，所述箱體門設置有兩個，呈水平均勻分布，所述電氣檢修門下方設置有出水口和進水口，所述外殼外側固定連接有外部法蘭片；所述一種微納米氣泡機內部由臭氧發生器、臭氧加壓暫存裝置、潛水加壓裝置、節流裝置、自動控制系統組成，所述臭氧發生器含氣源及氣源處理裝置和臭氧發生裝置。
優選的，所述管路系統包括多級立式離心泵，所述多級立式離心泵底端右側固定連接有不銹鋼異徑橡膠軟連接,所述不銹鋼異徑橡膠軟連接尾端通過管路連接有外絲卡盤，所述外絲卡盤上端連接有卡盤夾，所述管路系統包括不銹鋼波紋管補償，所述不銹鋼波紋管補償?shù)锥诉B接有電動球閥，所述電動球閥下端連接有三通卡盤，所述三通卡盤左端設置有連接內芯。
優選的，所述電控系統包括變頻器，所述變頻器設置有兩個，所述第一變頻器下端連接有進水泵，所述第一變頻器上端連接有冷卻風扇、電源指示燈及空壓接觸器，所述空壓接觸器尾端連接有空壓運行指示燈，所述第二變頻器下端連接有提升泵，所述第二變頻器上端連接有空壓機，所述電控系統內部包括壓力傳感器，所述壓力傳感器設置有三個，其中兩個壓力傳感器相鄰放置，另一壓力傳感器放置于對面，所述壓力傳感器左側設置有手動反沖洗指示燈和手動進水指示燈，所述手動反沖洗指示燈和手動進水指示燈左側連接有故障蜂鳴器、電動閥，所述電動閥設置有四個，所述電控系統設置有近控啟動和停止開關、提升泵手動啟動和停止開關、進水泵手動啟動和停止開關板以及反沖洗手動啟動和停止開關。
優選的，所述進水泵過濾欄包括頂蓋，所述頂蓋下端面連接有過濾桶，所述過濾桶下端連接有底座，所述底座下端靠近邊側連接有底盤，所述底座上端固定連接有進水泵底板，所述進水泵過濾網內部有進水泵，所述進水泵包括進水泵管路，所述進水泵管路通過管道連接末端設置有法蘭用容封墊。
優選的，所述納米氣泡處理污水的方法工作機理為，先通過臭氧發生器產生臭氧，經臭氧加壓暫存裝置，提高臭氧的濃度和產量，再通過潛水加壓裝置增壓，使臭氧溶解在初步過濾后的水中，繼而采用節流釋氣方式，通過高速旋轉的高壓氣穴作用，形成高濃度臭氧微納米氣泡，再輔以生物膜技術，進行污水處理。
優選的，所述納米氣泡處理污水的方法包括開發潛水式節流釋氣微納米污水高效處理技術，使臭氧和水在潛水加壓裝置內部增壓溶解，并采用壓力反饋的方式自動調節裝置進氣量，高效穩定地形成含有大量微納米氣泡的氣液混合帶，所述納米氣泡處理污水的方法中利用氣液二相高速盤旋原理，優化設計臭氧微納米氣泡發生器節流裝置，通過加速旋轉的高壓氣穴作用，對氣泡進行精細切割。
優選的，所述納米氣泡處理污水的方法中，所述臭氧發生器工作時，臭氧排放電磁閥打開，臭氧注入電磁閥關閉，臭氧濃度傳感器檢測臭氧濃度是否達到預設值，若達到預設值進入增設的臭氧暫儲裝置；所述增設的臭氧暫儲裝置通過加壓方式進行。
優選的，所述納米氣泡處理污水的方法包括通過潛水加壓裝置增壓，使臭氧溶解于水中，繼而通過節流釋氣方式使溶解在水中的臭氧以微納米氣泡的形式釋放,所述一種微納米氣泡機通過在節流裝置背壓處設置壓力傳感器，在臭氧出口處設置電磁閻，通過控制電路協調傳感器動作。
優選的，所述臭氧微納米氣泡發生器節流裝置包括注射腔、連接板和噴嘴，注射腔使流入的臭氧氣泡液發生高速回旋，進行精細切割，生成以納米級氣泡為主的臭氧微納米氣泡；連接板與注射腔的出口端連通，使臭氧微納米氣泡液形成負壓；噴嘴可以與連接板的出口側連通，使臭氧微納米氣泡液進一步形成負壓，并將臭氧微納米氣泡液噴出。
本發明的有益效果：根據污水處理的應用要求，通過臭氧與納米氣泡聯用技術，并輔以生物膜技術，在國內率先開發基于臭氧微納米氣泡技術的農村黑臭水體高效處理裝置。本發明在臭氧發生器后增設加壓儲存裝置，提高臭氧的濃度和產量；開發節流式釋氣微納米污水高效處理技術，使臭氧和水在潛水加壓裝置內部增壓溶解；優化設計微納米氣泡發生器節流裝置，生成以納米級氣泡為主的臭氧微納米氣泡，進一步提高臭氧在微納米氣泡的溶解性能，使臭氧成為臭氧作為微氣泡承載氣體。
本發明利用臭氧微納米氣泡氣體傳質效應好、水體內存在時間長并可隨水流大范圍遷移等特點，使臭氧微納米氣泡內臭氧不斷溶解進入水體，有效提高水體內溶解臭氧的濃度并充分發揮羥基自由基的強氧化性，再輔以生物膜技術，對污水中大量污染物進行處理，改善河道底層的微生物環境，激活自然環境中好氧及兼氧性微生物的優勢菌種，增強生物活性，可達到逐漸降解河道有機底泥的目的。
（發明人：王標;宋群;張小麗）
