公布日：2023.05.09

申請日：2023.02.21

分類號：C02F9/00(2023.01)I;B01D5/00(2006.01)I;B08B9/087(2006.01)I;C02F1/04(2023.01)N;C02F1/16(2023.01)N;C02F1/00(2023.01)N;C02F1/44(2023.01)N

摘要

本發明公開了一種高濃廢水干燥機，包括蒸餾釜體，蒸餾釜體的內部設有攪動機構，蒸餾釜體一側的上端設有蒸汽出口，蒸汽出口通過蒸汽管路與冷凝機構蒸汽輸入端連接，冷凝機構通過回收管道與二級冷凝器的輸入端連接，二級冷凝器的輸出端通過回收管道與真空泵的輸入端連接，真空泵的輸出端通過回收管道與緩沖罐連接，緩沖罐通過回收管道與回收水泵的輸入端連接，回收水泵的輸出端與用水設備連接，蒸餾釜體一側的下端設有排放口。本發明通過設置有一系列的結構，沉淀、過濾廢水加熱蒸發、冷卻蒸發液回用，蒸發結垢清理，利用蒸汽余熱來加熱廢水，減少在蒸餾釜體內的能耗及時間，節能，防止冷凝換熱管、供水管道的堵塞。

權利要求書

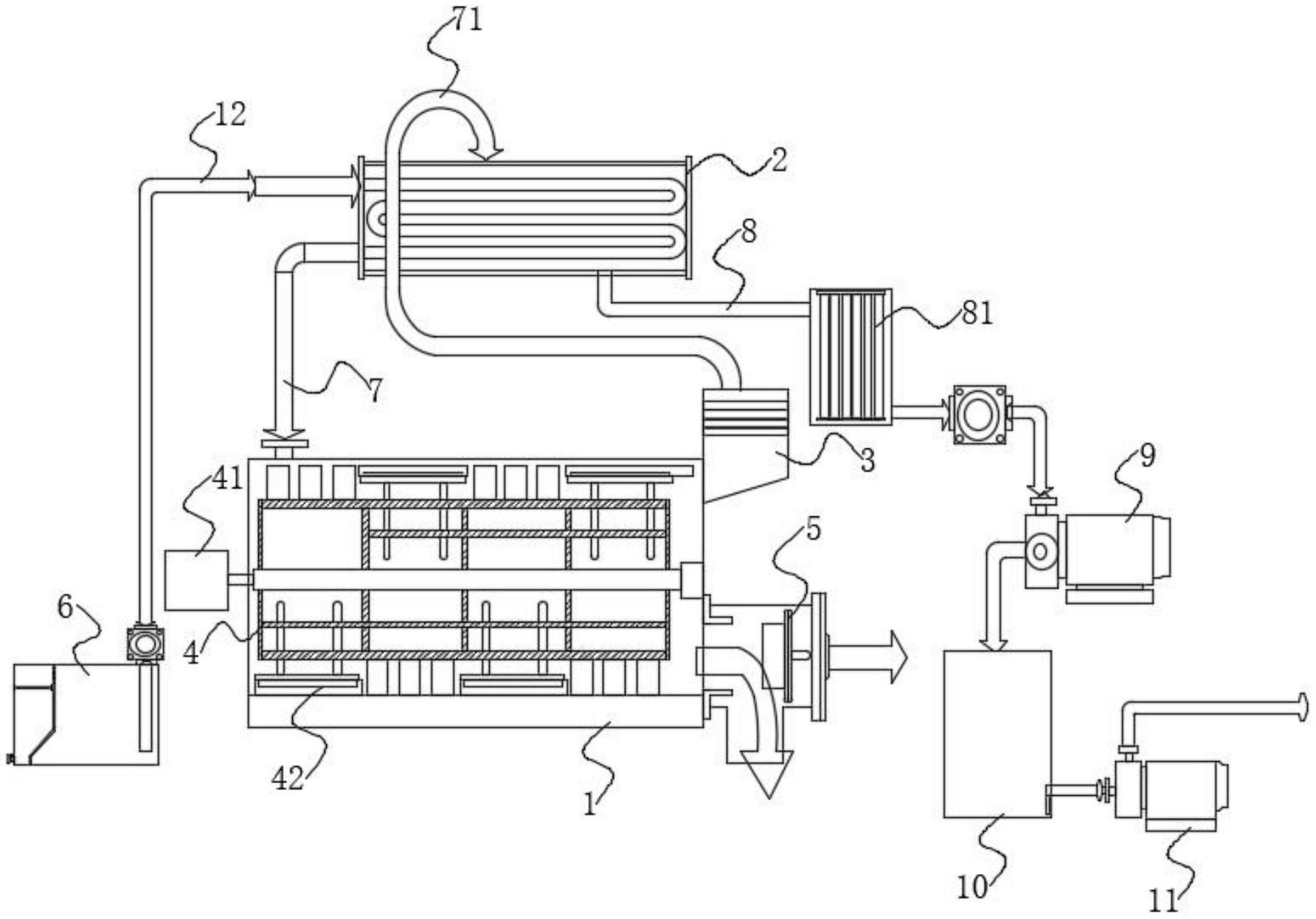

1.一種高濃廢水干燥機，包括蒸餾釜體(1)，其特征在于：所述蒸餾釜體(1)的內部設有攪動機構，所述蒸餾釜體(1)一側的上端設有蒸汽出口(3)，所述蒸汽出口(3)通過蒸汽管路(71)與冷凝機構(2)蒸汽輸入端連接，所述冷凝機構(2)通過回收管道(8)與二級冷凝器(81)的輸入端連接，所述二級冷凝器(81)的輸出端通過回收管道(8)與真空泵(9)的輸入端連接，所述真空泵(9)的輸出端通過回收管道(8)與緩沖罐(10)連接，所述緩沖罐(10)通過回收管道(8)與回收水泵(11)的輸入端連接，所述回收水泵(11)的輸出端與用水設備連接，所述蒸餾釜體(1)一側的下端設有排放口(5)，所述蒸餾釜體(1)的另一側設有水槽(6)，所述水槽(6)的內部設有過濾機構，所述水槽(6)通過供水管道(12)與冷凝機構(2)連接，所述蒸餾釜體(1)的頂部設有進液口，所述進液口通過進液管路(7)與冷凝機構(2)的水冷端連接。

2.根據權利要求1所述的一種高濃廢水干燥機，其特征在于：所述攪動機構包括攪拌架(4)、伺服電機(41)和刮刀(42)，蒸餾釜體(1)的內部轉動設有攪拌架(4)，攪拌架(4)的一端密封貫穿蒸餾釜體(1)通過聯軸器與伺服電機(41)的輸出端連接，伺服電機(41)通過電機架安裝在蒸餾釜體(1)的一側，攪拌架(4)上通過刀架設有刮刀(42)，刮刀(42)的刀口靠近蒸餾釜體(1)的內壁設置，刮刀(42)呈螺旋狀設于攪拌架(4)上。

3.根據權利要求1所述的一種高濃廢水干燥機，其特征在于：所述冷凝機構(2)包括冷凝殼體(21)和冷凝換熱管(22)，冷凝殼體(21)的內部設有冷凝換熱管(22)，冷凝換熱管(22)的一端與冷凝殼體(21)上的水冷進口(23)連接，冷凝換熱管(22)的另一端與冷凝殼體(21)上的水冷出口(24)連接，水冷進口(23)與供水管道(12)連接，水冷出口(24)與進液管路(7)連接，冷凝殼體(21)的一端設有蒸汽進口(25)，蒸汽進口(25)與蒸汽管路(71)連接，冷凝殼體(21)的另一端設有冷凝出口(26)，冷凝出口(26)與回收管道(8)連接。

4.根據權利要求1所述的一種高濃廢水干燥機，其特征在于：所述過濾機構包括隔斷板(61)和過濾格柵(64)，水槽(6)的內部設有隔斷板(61)，隔斷板(61)將水槽(6)的內部分隔成儲水槽(62)和沉淀槽(63)兩部分，供水管道(12)的底部延伸至儲水槽(62)的下端，隔斷板(61)的上端設有導水口(611)，導水口(611)下方的沉淀槽(63)內設有過濾格柵(64)。

5.根據權利要求4所述的一種高濃廢水干燥機，其特征在于：所述隔斷板(61)的下端呈朝向沉淀槽(63)的一側傾斜結構設置，所述沉淀槽(63)上設有廢水管道，所述廢水管道的底部貫穿過濾格柵(64)設于隔斷板(61)傾斜部分的上方，隔斷板(61)傾斜低的一端的沉淀槽(63)下端設有排廢口，排廢口上設有排廢閥門。

6.根據權利要求1所述的一種高濃廢水干燥機，其特征在于：所述蒸汽出口(3)內部的上端設有水汽分離膜(31)，所述水汽分離膜(31)下方的蒸汽出口(3)和蒸餾釜體(1)一側的上端之間通過連通口(32)連接，所述蒸汽出口(3)的底部設有導水板(33)，所述導水板(33)的一端呈朝向蒸餾釜體(1)一側傾斜設于連通口(32)的下方。

7.根據權利要求3所述的一種高濃廢水干燥機，其特征在于：所述冷凝換熱管(22)呈U型管結構設置。

8.根據權利要求4所述的一種高濃廢水干燥機，其特征在于：所述導水口(611)的內部設有過濾網板，所述過濾網板的濾孔小于過濾格柵(64)的濾孔設置。

發明內容

本發明的目的在于提供一種高濃廢水干燥機，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種高濃廢水干燥機，包括蒸餾釜體，所述蒸餾釜體的內部設有攪動機構，所述蒸餾釜體一側的上端設有蒸汽出口，所述蒸汽出口通過蒸汽管路與冷凝機構蒸汽輸入端連接，所述冷凝機構通過回收管道與二級冷凝器的輸入端連接，所述二級冷凝器的輸出端通過回收管道與真空泵的輸入端連接，所述真空泵的輸出端通過回收管道與緩沖罐連接，所述緩沖罐通過回收管道與回收水泵的輸入端連接，所述回收水泵的輸出端與用水設備連接，所述蒸餾釜體一側的下端設有排放口，所述蒸餾釜體的另一側設有水槽，所述水槽的內部設有過濾機構，所述水槽通過供水管道與冷凝機構連接，所述蒸餾釜體的頂部設有進液口，所述進液口通過進液管路與冷凝機構的水冷端連接。

優選的，所述攪動機構包括攪拌架、伺服電機和刮刀，蒸餾釜體的內部轉動設有攪拌架，攪拌架的一端密封貫穿蒸餾釜體通過聯軸器與伺服電機的輸出端連接，伺服電機通過電機架安裝在蒸餾釜體的一側，攪拌架上通過刀架設有刮刀，刮刀的刀口靠近蒸餾釜體的內壁設置，刮刀呈螺旋狀設于攪拌架上。

優選的，所述冷凝機構包括冷凝殼體和冷凝換熱管，冷凝殼體的內部設有冷凝換熱管，冷凝換熱管的一端與冷凝殼體上的水冷進口連接，冷凝換熱管的另一端與冷凝殼體上的水冷出口連接，水冷進口與供水管道連接，水冷出口與進液管路連接，冷凝殼體的一端設有蒸汽進口，蒸汽進口與蒸汽管路連接，冷凝殼體的另一端設有冷凝出口，冷凝出口與回收管道連接。

優選的，所述過濾機構包括隔斷板和過濾格柵，水槽的內部設有隔斷板，隔斷板將水槽的內部分隔成儲水槽和沉淀槽兩部分，供水管道的底部延伸至儲水槽的下端，隔斷板的上端設有導水口，導水口下方的沉淀槽內設有過濾格柵。

優選的，所述隔斷板的下端呈朝向沉淀槽的一側傾斜結構設置，所述沉淀槽上設有廢水管道，所述廢水管道的底部貫穿過濾格柵設于隔斷板傾斜部分的上方，隔斷板傾斜低的一端的沉淀槽下端設有排廢口，排廢口上設有排廢閥門。

優選的，所述蒸汽出口內部的上端設有水汽分離膜，所述水汽分離膜下方的蒸汽出口和蒸餾釜體一側的上端之間通過連通口連接，所述蒸汽出口的底部設有導水板，所述導水板的一端呈朝向蒸餾釜體一側傾斜設于連通口的下方。

優選的，所述冷凝換熱管呈U型管結構設置。

優選的，所述導水口的內部設有過濾網板，所述過濾網板的濾孔小于過濾格柵的濾孔設置。

與現有技術相比，本發明的有益效果是：

1、本發明的高濃廢水干燥機，通過設置的蒸餾釜體和冷凝機構、二級冷凝器，用于沉淀、過濾廢水的加熱蒸發、冷卻蒸發液回用，提高廢水處理水質，蒸餾釜體內設置的攪拌架和刮刀，用于蒸餾釜體腔室內廢水蒸發結垢的清理，設備可長期運行。

2、本發明的高濃廢水干燥機，通過設置在冷凝殼體內的冷凝換熱管，廢水進入冷凝換熱管中用于蒸汽一級冷卻，充分利用蒸汽余熱來加熱廢水，廢水蒸發前的加熱可減少在蒸餾釜體內的能耗及時間，節能性更好。

3、本發明的高濃廢水干燥機，通過設置在水槽內的隔斷板，隔斷板將水槽的內部分隔成儲水槽和沉淀槽兩部分，廢水在蒸發前進行沉淀、過濾，可減少廢水蒸發在蒸餾釜體腔室內的結垢量，同時防止冷凝換熱管、供水管道的堵塞。

（發明人：許茂永）
