公布日：2022.04.15
申請日：2021.12.16
分類號：C02F11/122(2019.01)I
摘要
本申請涉及一種降低污泥含水率的壓濾機，涉及壓濾設備的領域，其包括機架、支撐于機架上的筒體、分別設置在筒體兩端的端蓋和塞板、以及用于驅動塞板在筒體內靠近或遠離端蓋的驅動件，端蓋和塞板相互靠近的一側均固定設置有若干個彈性支撐架，彈性支撐架受壓后變形，泄壓后回彈復位。本申請具有使端蓋和塞板上的污泥能夠參與濾餅的重新分布過程，減小端蓋和塞板上過濾死角的范圍，降低污泥整體含水率的效果。
權利要求書

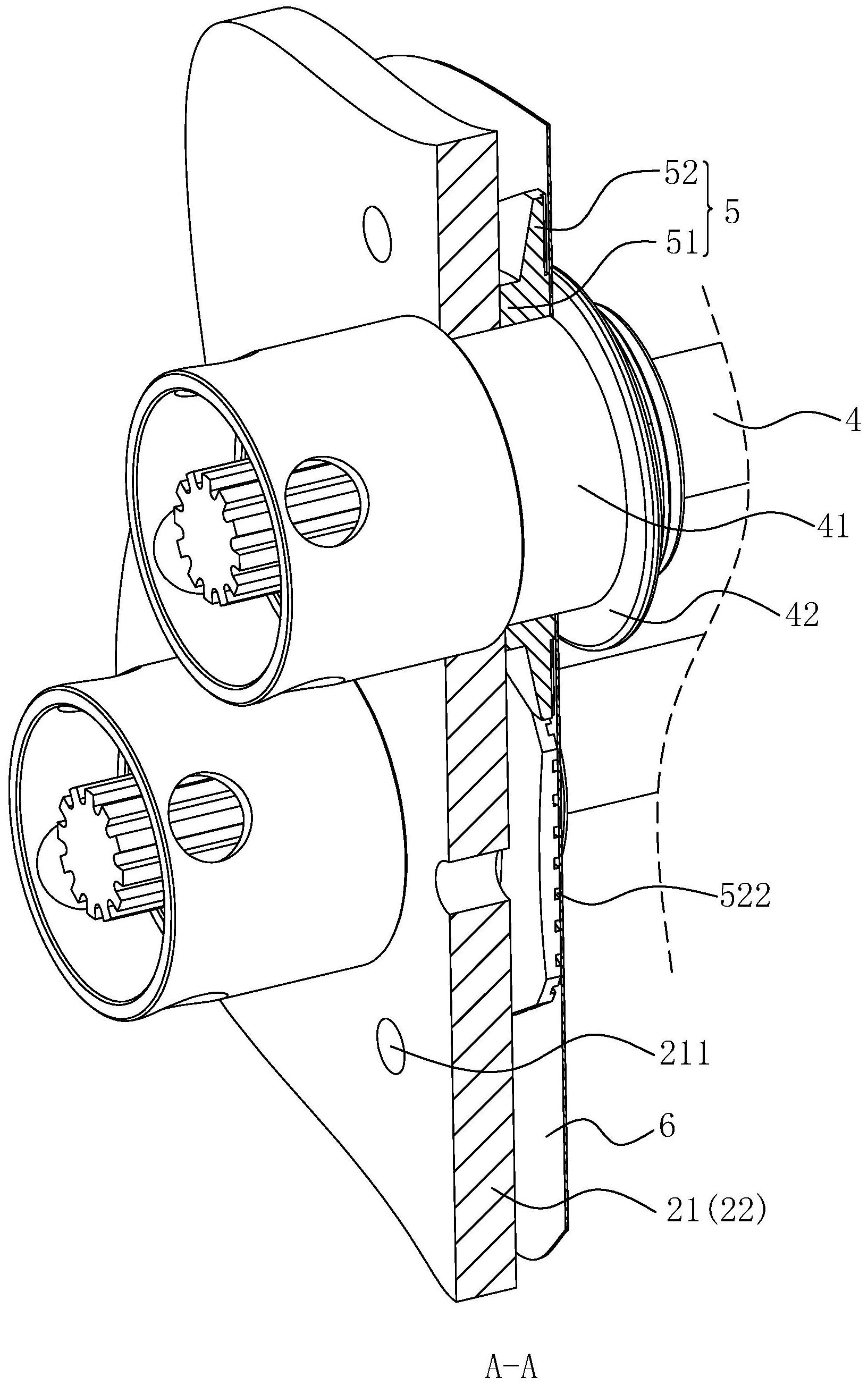

1.一種降低污泥含水率的壓濾機，包括機架(1)、支撐于機架(1)上的筒體(2)、分別設置在筒體(2)兩端的端蓋(21)和塞板(22)、以及用于驅動塞板(22)在筒體(2)內靠近或遠離端蓋(21)的驅動件，其特征在于：所述端蓋(21)和塞板(22)相互靠近的一側均固定設置有若干個彈性支撐架(5)，彈性支撐架(5)受壓后變形，泄壓后回彈復位；所述彈性支撐架(5)包括支撐部(51)和變形部(52)，變形部(52)呈片狀，且與端蓋(21)平行，支撐部(51)固定設置在變形部(52)的中心處與端蓋(21)之間或變形部(52)的中心處與塞板(22)之間；所述端蓋(21)和塞板(22)上均開設有若干個與筒體(2)外部連通的濾孔(211)，彈性支撐架(5)布滿端蓋(21)和塞板(22)的表面；所述濾孔(211)位于相鄰彈性支撐架(5)的接縫處；所述彈性支撐架(5)背離濾孔(211)的一側開設有若干個導流槽(522)，導流槽(522)由彈性支撐架(5)中心向邊緣延伸，且貫穿彈性支撐架(5)邊緣；相鄰所述彈性支撐架(5)之間留有排液口(521)。
2.根據權利要求1所述的一種降低污泥含水率的壓濾機，其特征在于：所述端蓋(21)和塞板(22)相互靠近的一側均設置有濾布(6)，濾布(6)包覆于彈性支撐架(5)背離端蓋(21)或塞板(22)的一側。
3.根據權利要求1所述的一種降低污泥含水率的壓濾機，其特征在于：所述端蓋(21)與塞板(22)之間連接有若干根柔性的濾管(4)，濾管(4)兩端分別貫穿端蓋(21)和塞板(22)，支撐部(51)固定套設在濾管(4)上。
4.根據權利要求3所述的一種降低污泥含水率的壓濾機，其特征在于：所述塞板(22)靠近端蓋(21)的一側固定設置有環形的刮泥圈(7)，刮泥圈(7)與筒體(2)同軸設置，且刮泥圈(7)位于靠近筒體(2)內壁處。
5.根據權利要求3所述的一種降低污泥含水率的壓濾機，其特征在于：所述塞板(22)靠近端蓋(21)的一側設置有與筒體(2)同軸設置的彈性的脫餅圈(8)，脫餅圈(8)位于靠近筒體(2)內壁處，脫餅圈(8)沿其周向與塞板(22)多點固定，脫餅圈(8)的相鄰固定點之間均固定連接有連接件，連接件遠離脫餅圈(8)的一端與端蓋(21)固定連接，當塞板(22)與端蓋(21)相互遠離后，脫餅圈(8)受拉且呈多段波紋狀。
發明內容
為了降低污泥的整體含水率，本申請?zhí)峁┮环N降低污泥含水率的壓濾機。
本申請?zhí)峁┑囊环N降低污泥含水率的壓濾機，采用如下的技術方案：
一種降低污泥含水率的壓濾機，包括機架、支撐于機架上的筒體、分別設置在筒體兩端的端蓋和塞板、以及用于驅動塞板在筒體內靠近或遠離端蓋的驅動件，端蓋和塞板相互靠近的一側均固定設置有若干個彈性支撐架，彈性支撐架受壓后變形，泄壓后回彈復位。
壓濾時會有很多濕的污泥黏附在端蓋和塞板上，在塞板復位過程中端蓋和塞板上的污泥很難被濾管打散并掉落，也就無法參與筒體內濾餅的重新分布過程，導致端蓋和塞板上存在大范圍的過濾死角，污泥的整體含水率難以降低。通過采用上述技術方案，壓濾時，驅動件驅動塞板在筒體內靠近端蓋，并對筒體內的污泥進行擠壓，此時塞板和端蓋相互靠近一側的彈性支撐架均受到污泥的擠壓力而發生彈性形變，一部分濕的污泥黏附在變形后的彈性支撐架上；驅動件驅動塞板復位時，筒體內的污泥對彈性支撐架泄壓，彈性支撐架會在自身彈性恢復力的作用下回彈復位，并使彈性支撐架上黏附的污泥松脫掉落，進而使黏附在端蓋和塞板上的彈性支撐架表面的污泥能夠參與濾餅的重新分布過程，有效減小了端蓋和塞板上過濾死角的范圍，降低了污泥的整體含水率。
可選的，所述彈性支撐架包括支撐部和變形部，變形部呈片狀，且與端蓋平行，支撐部固定設置在變形部的中心處與端蓋之間或變形部的中心處與塞板之間。
通過采用上述技術方案，支撐部能夠?qū)ψ冃尾科鸬街巫饔�，使得變形部與端蓋之間以及變形部與塞板之間均留有間距，壓濾過程中變形部受壓后，變形部的邊緣會在壓力作用下朝著靠近其所在的端蓋或塞板的方向彎曲，此時變形部的中心處在支撐部的支撐作用下不會發生變形，而變形部的邊緣在泄壓后會在自身彈性恢復力的作用下回彈復位，有利于黏附在變形部上的污泥松脫掉落。
可選的，所述端蓋和塞板上均開設有若干個與筒體外部連通的濾孔，彈性支撐架布滿端蓋和塞板的表面。
通過采用上述技術方案，在端蓋和塞板上開設濾孔，能夠有效增大端蓋與塞板的透水面積，且由于彈性支撐架布滿端蓋和塞板的表面，在端蓋和塞板相互靠近的一側均與彈性支撐架之間形成一定空間，壓濾時污泥處于端蓋上的彈性支撐架與塞板上的彈性支撐架之間，彈性支撐架受壓變形后，相鄰彈性支撐架之間均形成透水通道，此時濾液能夠從相鄰彈性支撐架之間流動至端蓋或塞板上，再由端蓋或塞板上的濾孔流出，一方面有效增大了端蓋和塞板的透水率，加快了濾液的排出速率；另一方面降低了黏附在彈性支撐架上的污泥的含水率，有利于彈性支撐架回彈時污泥松脫掉落，也降低了污泥的整體含水率。
可選的，所述端蓋和塞板相互靠近的一側均設置有濾布，濾布包覆于彈性支撐架背離端蓋或塞板的一側。
通過采用上述技術方案，濾布能夠緊貼在彈性支撐架上，并對筒體內的污泥起到過濾作用，在彈性支撐架受壓變形后，濾液會穿過濾布并從相鄰彈性支撐架之間流出，而濾餅會被擋在濾布遠離彈性支撐架的一側，避免污泥中的固體從相鄰彈性支撐架之間流出。
可選的，所述濾孔位于相鄰彈性支撐架的接縫處。
通過采用上述技術方案，將濾孔開設在相鄰彈性支撐架的接縫處，當彈性支撐架受壓變形后，濾液會從相鄰彈性支撐架之間流動至靠近端蓋或塞板的位置，此時濾液能夠直接從相鄰彈性支撐架接縫處的濾孔中流出，有利于濾液的快速排出，避免濾液長時間聚積在彈性支撐架與端蓋之間或彈性支撐架與塞板之間。
可選的，所述彈性支撐架背離濾孔的一側開設有若干個導流槽，導流槽由彈性支撐架中心向邊緣延伸，且貫穿彈性支撐架邊緣。
通過采用上述技術方案，彈性支撐架受壓變形后，濾液從筒體中心處流動至彈性支撐架上，此時濾液會沿著導流槽從相鄰兩個彈性支撐架之間流動至濾孔內，導流槽對濾液的流動過程起到引導作用，進一步加快了濾液的排出過程。
可選的，相鄰所述彈性支撐架之間留有排液口。
通過采用上述技術方案，壓濾過程開始時，污泥的含水率較高，污泥中的固體還未形成濾餅，此時污泥對彈性支撐架施加的壓力較小，難以使彈性支撐架發生彈性形變，而污泥中的濾液能夠從排液口快速排出，有效提高了污泥的壓濾效率。
可選的，所述端蓋與塞板之間連接有若干根柔性的濾管，濾管兩端分別貫穿端蓋和塞板，支撐部固定套設在濾管上。
通過采用上述技術方案，壓濾時，濾管被擠壓后對污泥進行過濾，使濾液經濾管流出；塞板復位時，濾管被拉直后將濾餅打散，有利于濾餅重新分布。由于濾管兩端分別貫穿端蓋和塞板，濾液能夠從濾管內流出至端蓋或塞板外側，將彈性支撐架的支撐部套設在濾管上，減少支撐部在端蓋或塞板上的占用面積，使支撐部內也能通過濾管形成透水，進而增大了端蓋和塞板的透水面積。
可選的，所述塞板靠近端蓋的一側固定設置有環形的刮泥圈，刮泥圈與筒體同軸設置，且刮泥圈位于靠近筒體內壁處。
由于濾管設置在端蓋與活塞機構之間，使得筒體內壁上會粘附有大量的污泥，并且由于濾管也會占有一定的體積，因此筒體內沒有污泥時活塞機構也無法與端蓋抵接，使得筒體內壁處沿軸向會存在環形筒狀的死腔，死腔內的污泥很難與濾管接觸，對降低濾餅的含水率產生了很大的阻礙。通過采用上述技術方案，當驅動件驅動塞板在筒體內朝著靠近端蓋的一側滑動時，塞板會擠壓筒體內的污泥，使濾管與污泥接觸，并對污泥中的水分進行過濾，使污泥中的固性物留在筒體內形成濾餅，此時一部分污泥會粘附在筒體的內壁上，同時塞板會帶動刮泥圈移動至筒體內壁靠近端蓋的一端；當驅動件驅動塞板回退時，濾餅會松開并不斷換位與濾管接觸，同時塞板會帶動刮泥圈在筒體內壁處朝著遠離端蓋的一側移動，并將筒體內壁上粘附的污泥刮下，使污泥盡可能與濾管接觸并在后面的壓濾過程中除去污泥中的水分，從而有效降低了濾餅的含水率，解決了死腔內污泥含水率高的問題。
可選的，所述塞板靠近端蓋的一側設置有與筒體同軸設置的彈性的脫餅圈，脫餅圈位于靠近筒體內壁處，脫餅圈沿其周向與塞板多點固定，脫餅圈的相鄰固定點之間均固定連接有連接件，連接件遠離脫餅圈的一端與端蓋固定連接，當塞板與端蓋相互遠離后，脫餅圈受拉且呈多段波紋狀。
通過采用上述技術方案，壓濾時，驅動件先驅動塞板靠近端蓋，此時塞板會擠壓筒體內的污泥，濾管對污泥中的水分進行過濾，污泥中的干物質會形成濾餅，當塞板滑動至靠近端蓋的一端后，驅動件會驅動塞板回退，此時塞板上的脫餅圈會刮過筒體的內壁，將筒體內壁上粘附的污泥刮下，并且隨著塞板的移動過程脫餅圈上與連接件連接的位置受到的拉力逐漸增大，當塞板滑動至遠離端蓋的一端后，由于脫餅圈與塞板多點固定，此時脫餅圈被拉成多段波紋狀，而脫餅圈與塞板的多個固定點會刮過筒體內壁上靠近塞板一端的環形死角區域，從而使筒體上粘附的污泥隨著塞板的回退過程自動掉落，并參與筒體內濾餅的重新分布過程，使濾管與污泥接觸并濾去其中的水分，有效降低了筒體內壁處濾餅的含水率。
綜上所述，本申請包括以下至少一種有益技術效果：
通過設置彈性支撐架，能夠在塞板復位時，筒體內的污泥對彈性支撐架泄壓，彈性支撐架會在自身彈性恢復力的作用下回彈復位；
通過設置濾布，并在端蓋和塞板上均開設濾孔，有效增大了端蓋和塞板的透水面積，加快了濾液的排出速率；
通過在彈性支撐架上開設導流槽，能夠?qū)V液起到引導作用，有利于濾液通過濾孔排出。
（發明人：王秀川）
