公布日：2022.04.19
申請日：2021.12.16
分類號：C02F3/28(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及污水處理技術領域，公開了一種缺氧生物澄清池及其處理方法，其包括池體，池體內自下而上依次設置布水排泥裝置、懸浮污泥區以及泥水分離區，池體底部的布水排泥裝置不易堵塞、布水均勻，消除了死區，同時，通過間隔通入氣體，保持污泥懸浮狀態，避免了局部污泥堆積導致污泥上浮的問題，更有利于污水與活性污泥充分混合，提高缺氧生物澄清池的水解酸化效率，此外，采取縱向分區布局，可有效減少缺氧生物澄清池的占地面積，并且可用于取代常規初沉池，解決其碳源流失嚴重問題。
權利要求書
1.一種缺氧生物澄清池，其特征在于，包括：池體，所述池體內自下而上依次設置布水排泥裝置、懸浮污泥區以及泥水分離區；所述布水排泥裝置包括布水渠和若干平行設置的布水排泥管，所述布水渠通過若干第一連通管與各所述布水排泥管一一對應連接，各所述布水排泥管上設有若干均勻分布且與所述懸浮污泥區連通的通孔，所述布水渠的一端設有并聯設置的第一進水口和排泥口，所述布水渠的另一端封閉；所述泥水分離區內設有泥水分離裝置，所述泥水分離裝置包括投料通道和至少一個分離單元，所述投料通道的上端均設有投料口，其下端設有喇叭口，所述分離單元包括分離倉、所述分離倉的底部設有泄泥口，所述泄泥口的下方設有三相分離器，所述分離倉的上部設有進水通道、排水通道，所述進水通道的頂部設有與所述投料口連通的第二進水口，所述排水通道的頂部設有排水口。
2.根據權利要求1所述的缺氧生物澄清池，其特征在于：所述池體的上部還設有至少一根排氣管，所述排氣管的頂部設有與外界連通的排氣口。
3.根據權利要求2所述的缺氧生物澄清池，其特征在于：所述分離單元設置為兩個，兩個所述分離單元分別位于所述投料通道的兩側，所述排氣管設于所述分離倉與所述池體的內側壁之間，且位于所述三相分離器的上方。
4.根據權利要求1所述的缺氧生物澄清池，其特征在于：所述池體的底部還設有配氣渠，所述配氣渠通過若干第二連通管與各所述布水排泥管一一對應連接，各所述布水排泥管上設有若干排氣孔；所述配氣渠的一端設有進氣口，其另一端封閉，所述進氣口上設有進氣閥。
5.根據權利要求1所述的缺氧生物澄清池，其特征在于：還包括控制器、第一導管和第二導管，所述第一導管的一端穿過所述池體與所述懸浮污泥區連通，所述第一導管的另一端設有氧化還原電位檢測裝置；所述第二導管的一端穿過所述池體與所述懸浮污泥區連通，其另一端設有取樣閥，所述第二導管上還設有污泥濃度檢測裝置；所述氧化還原電位檢測裝置、污泥濃度檢測裝置與控制器連接。
6.一種缺氧生物澄清池的處理方法，其特征在于，包括以下步驟：S1、待處理水由池體內布水排泥裝置進行配水，與池體內活性污泥充分接觸進行水解酸化反應；S2、間歇向池體內通入氣體，對污水與活性污泥混合物進行攪拌，使得活性污泥保持懸浮狀態，并實時監控池體內水解酸化環境，控制水解酸化過程；S3、反應后的污水與活性污泥混合物經泥水分離后，將上清液排出；S4、將泥水分離處理后的污泥經池體的底部排出；S5、循環步驟S1-S4。
7.根據權利要求6所述的缺氧生物澄清池的處理方法，其特征在于：在步驟S2中，檢測懸浮污泥區的氧化還原電位，當懸浮污泥區的氧化還原電位值大于預設范圍的最大值時，增大通氣間隔時間，和/或減小通氣時間；當懸浮污泥區的氧化還原電位值小于預設范圍的最小值時，減小通氣間隔時間，和/或增大通氣時間。
8.根據權利要求6所述的缺氧生物澄清池的處理方法，其特征在于：在步驟S4中，檢測懸浮污泥區的污泥濃度，當懸浮污泥區的污泥濃度大于或等于預設值時，停止向池體輸送污水，在預設時間后，將泥水分離處理后的污泥經池體的底部排出。
發明內容
本發明的目的是提供一種缺氧生物澄清池及其處理方法，以解決現有升流式缺氧生物澄清池布水不均勻、布水器易堵塞、無法保證穩定污泥懸浮層而引起水解酸化效果不佳的問題。
為了解決上述技術問題，本發明提供一種缺氧生物澄清池，其包括：

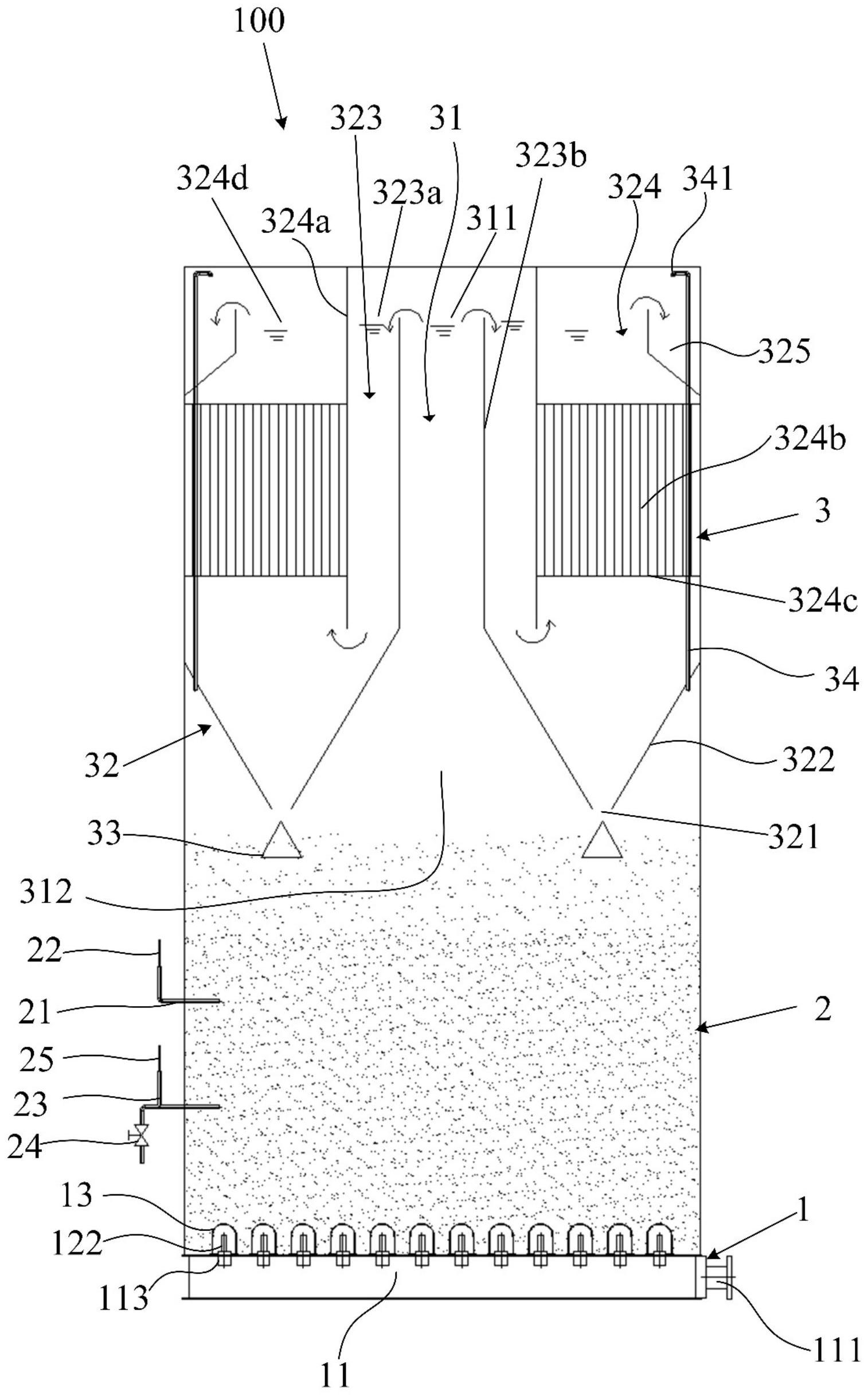

池體，所述池體內自下而上依次設置布水排泥裝置、懸浮污泥區以及泥水分離區；
所述布水排泥裝置包括布水渠和若干平行設置的布水排泥管，所述布水渠通過若干第一連通管與各所述布水排泥管一一對應連接，各所述布水排泥管上設有若干均勻分布且與所述懸浮污泥區連通的通孔，所述布水渠的一端設有并聯設置的第一進水口和排泥口，所述布水渠的另一端封閉；
所述泥水分離區內設有泥水分離裝置，所述泥水分離裝置包括投料通道和至少一個分離單元，所述投料通道的上端均設有投料口，其下端設有喇叭口，所述分離單元包括分離倉、所述分離倉的底部設有泄泥口，所述泄泥口的下方設有三相分離器，所述分離倉的上部設有進水通道、排水通道，所述進水通道的頂部設有與所述投料口連通的第二進水口，所述排水通道的頂部設有排水口。
優選地，所述池體的上部還設有至少一根排氣管，所述排氣管的頂部設有與外界連通的排氣口。
優選地，所述分離單元設置為兩個，兩個所述分離單元分別位于所述投料通道的兩側，所述排氣管設于所述分離倉與所述池體的內側壁之間，且位于所述三相分離器的上方。
優選地，所述池體的底部還設有配氣渠，所述配氣渠通過若干第二連通管與各所述布水排泥管一一對應連接，各所述布水排泥管上設有若干排氣孔；
所述配氣渠的一端設有進氣口，其另一端封閉，所述進氣口上設有進氣閥。
優選地，還包括控制器、第一導管和第二導管，所述第一導管的一端穿過所述池體與所述懸浮污泥區連通，所述第一導管的另一端設有氧化還原電位檢測裝置；所述第二導管的一端穿過所述池體與所述懸浮污泥區連通，其另一端設有取樣閥，所述第二導管上還設有污泥濃度檢測裝置；
所述氧化還原電位檢測裝置、污泥濃度檢測裝置與控制器電連接。
本發明還提供一種缺氧生物澄清池的處理方法，包括：
S1、待處理水由池體內布水排泥裝置進行配水，與池體內活性污泥充分接觸進行水解酸化反應；
S2、間歇向池體內通入氣體，對污水與活性污泥混合物進行攪拌，使得活性污泥保持懸浮狀態，并實時監控池體內水解酸化環境，控制水解酸化過程；
S3、反應后的污水與活性污泥混合物經泥水分離后，將上清液排出；
S4、將泥水分離處理后的污泥經池體的底部排出；
S5、循環步驟S1-S4。
優選地，
在步驟S2中，檢測懸浮污泥區的氧化還原電位，當懸浮污泥區的氧化還原電位值大于預設范圍的最大值時，增大通氣間隔時間，和/或減小通氣時間；
當懸浮污泥區的氧化還原電位值小于預設范圍的最小值時，減小通氣間隔時間，和/或增大通氣時間。
優選地，
在步驟S4中，檢測懸浮污泥區的污泥濃度，當懸浮污泥區的污泥濃度大于或等于預設值時，停止向池體輸送污水，在預設時間后，將泥水分離處理后的污泥經池體的底部排出。
本發明提供一種缺氧生物澄清池及其處理方法，與現有技術相比，其有益效果在于：
本發明提供的缺氧生物澄清池包括池體，池體內自下而上依次設置布水排泥裝置、懸浮污泥區以及泥水分離區，是集水解酸化、脫氮除磷、澄清功能于一體的工藝，也可以分別作為水解酸化池、缺氧反硝化池、澄清池單獨使用。本發明池體底部的布水排泥裝置是將進水配水系統與剩余污泥排放系統合二為一，即使在進水過程中存在塑料、顆粒物、污泥等雜質堵塞在布水排泥管通孔中，可以通過剩余污泥排放的重力虹吸作用逆向?qū)⒉妓拍喙芡ǹ锥氯锱欧诺匠伢w外，還可以利用間歇式曝氣對堵塞物進行清理。因此，缺氧生物澄清池不易發生堵塞，布水均勻，消除了死區，同時，通過間隔通入氣體，保持污泥懸浮狀態，避免了局部污泥堆積導致污泥上浮的問題，更有利于污水與活性污泥充分混合，提高缺氧生物澄清池的處理效率。
進一步地，懸浮污泥區與泥水分離區垂直方式布置，占地面積小，池內無需機械設施，日常維護便捷，并且可用于取代常規初沉池，解決其碳源流失嚴重問題。
（發明人：葉昌明;伍波;彭金城;賴正泉;郭瑞）
