公布日：2023.05.09
申請日：2021.11.08
分類號：C02F1/40(2006.01)I;C02F1/38(2006.01)I;B08B9/093(2006.01)I;C02F101/32(2006.01)N
摘要
本發明公開了帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備，所述設備包括除油罐(1)、虹吸系統(2)和洗滌系統(3)，其中，所述餐廚廢水在除油罐中進行油水分離，分離出的廢油由虹吸系統(2)排出，分離處理后的排水進入洗滌系統(3)，以對除油罐進行洗滌處理。本發明公開的餐廚廢水隔油預處理設備，設置的虹吸系統，能夠快速高效的將廢水中分離的抽吸排出，提高了除油效率，采用PLC自動控制系統控制洗滌系統周期性沖洗除油罐，能夠及時清除罐內壁沉積的油脂和污垢，避免產生淤積和阻塞，保證了除油效果。
權利要求書

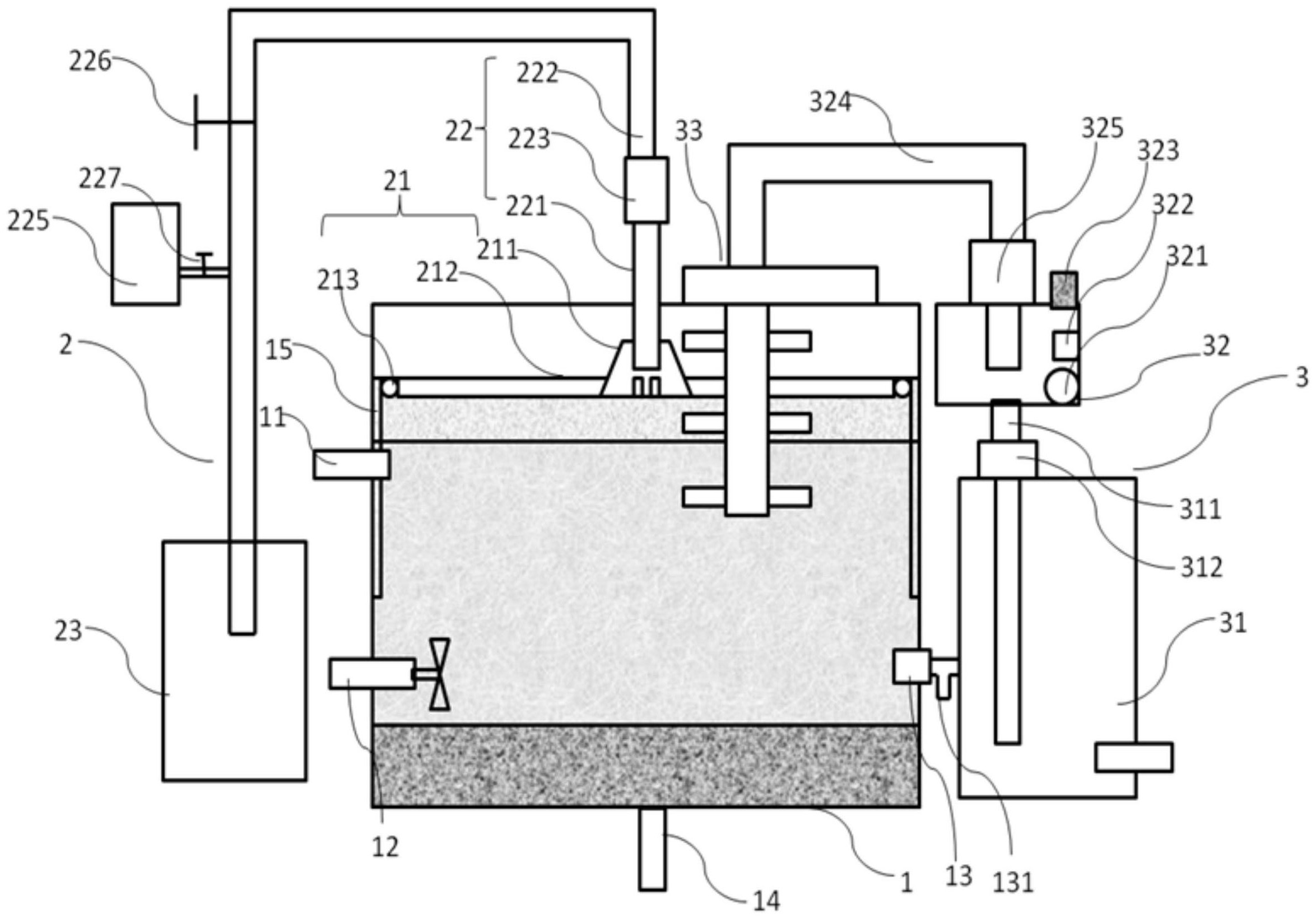

1.一種帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備，其特征在于，所述設備包括除油罐(1)、虹吸系統(2)和洗滌系統(3)，其中，所述餐廚廢水在除油罐中進行油水分離，分離出的廢油由虹吸系統(2)排出，分離處理后的排水進入洗滌系統(3)，以對除油罐進行洗滌處理。
2.根據權利要求1所述的設備，其特征在于，所述虹吸系統(2)設置在除油罐(1)的上部，包括依次連接的浮盤(21)、吸油管(22)和廢油回收罐(23)。
3.根據權利要求2所述的設備，其特征在于，所述浮盤(21)包括中心盤(211)和翅板(212)，所述中心盤(211)與除油罐(1)同心設置，所述翅板(212)一端與中心盤固定連接，另一端與除油罐的內壁滾動連接。
4.根據權利要求3所述的設備，其特征在于，在所述翅板(212)的下表面設置有疏油層，以防止廢油吸附。
5.根據權利要求2所述的設備，其特征在于，所述吸油管(22)包括兩部分，分別為第一管體(221)和第二管體(222)，其中，所述第一管體(221)的一端穿設在中心盤(211)的頂面中心位置；在所述第一管體(221)和第二管體(222)之間連接有伸縮管(223)，其能夠隨著第一管體位置的變化相應地伸長或縮短。
6.根據權利要求1所述的設備，其特征在于，所述洗滌系統(3)包括由下至上依次設置的集水箱(31)、加熱箱(32)和洗滌組件(33)，在所述集水箱(31)的頂部設置有第一連接管(311)和第一水泵(312)，以將集水箱中的水泵入加熱箱(32)。
7.根據權利要求6所述的設備，其特征在于，在所述加熱箱(32)中設置有加熱器(321)和溫控器(322)，二者為電性連接。
8.根據權利要求6所述的設備，其特征在于，在所述加熱箱(32)頂部設置有儲液槽(323)，在所述儲液槽(323)內盛裝有洗滌劑，以高效去除罐內壁的污垢。
9.根據權利要求6所述的設備，其特征在于，所述洗滌組件(33)包括控制箱(331)、旋轉管(332)和噴淋管(333)，在所述控制箱(331)內設置有嚙合設置的第一齒輪(334)和第二齒輪(335)，其中，所述第一齒輪(334)連接在電機(336)的主軸上，在電機的作用力下進行轉動，并帶動第二齒輪轉動。
10.一種餐廚廢水預處理方法，優選采用權利要求1至9之一所述的帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備進行，其特征在于，所述方法包括以下步驟：步驟I，由進水管向除油罐通入待處理的餐廚廢水；步驟II，待除油罐內廢水分層后，開啟真空罐和虹吸閥，真空虹吸廢油層；步驟III，設備運行一段時間后，開啟洗滌系統，進行熱水洗滌。
發明內容
為了克服上述問題，本發明人進行了銳意研究，設計出一種帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備，該設備通過設置的切向進水系統和虹吸系統，能夠利用油水泥的密度差使其分層，進而通過虹吸系統將油層排出，提高了除油效率；同時，通過設置的洗滌系統，對洗滌用水加熱并配合洗滌劑，能夠?qū)Τ凸迌?nèi)壁的污垢進行快速高效的清洗，保證了設備的正常運行，從而完成了本發明。
具體來說，本發明的目的在于提供以下方面：
第一方面，提供了一種帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備，所述設備包括除油罐1、虹吸系統2和洗滌系統3，其中，
所述餐廚廢水在除油罐中進行油水分離，分離出的廢油由虹吸系統2排出，分離處理后的排水進入洗滌系統3，以對除油罐進行洗滌處理。
第二方面，提供了一種餐廚廢水預處理方法，優選采用第一方面所述的帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備進行，其中，所述方法包括以下步驟：
步驟I，由進水管向除油罐通入待處理的餐廚廢水；
步驟II，待除油罐內廢水分層后，開啟真空罐和虹吸閥，真空虹吸廢油層；
步驟III，設備運行一段時間后，開啟洗滌系統，進行熱水洗滌。
本發明所具有的有益效果包括：
(1)本發明提供的帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備結構簡單，便于維護，使用壽命長，通用性強；
(2)本發明提供的帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備，通過設置切向進水管，增加了廢水停留時間，提高了油水分離的效率；
(3)本發明提供的帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備，設置的虹吸系統，能夠快速高效的將廢水中分離的廢油抽吸排出，提高了除油效率；
(4)本發明提供的帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備，采用洗滌系統周期性沖洗除油罐，能夠及時清除罐內壁沉積的油脂和污垢，避免產生淤積和阻塞，保證了除油效果；
(5)本發明提供的帶有攪拌和熱水清洗的餐廚廢水隔油預處理設備，在洗滌系統中添加洗滌劑，提高了除污效率。
（發明人：劉敏;王榮合）
