公布日：2022.04.22
申請日：2022.01.14
分類號：C02F9/14(2006.01)I;C02F11/125(2019.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F103/06(2006.01)N
摘要
本發明屬于污水處理應用技術領域，具體公開了高效能模塊化滲濾液處理系統，包括相互連接配合使用的調節池、外置式MBR模塊、納濾模塊、反滲透模塊、污泥池、污泥脫水模塊、濃縮液池、氧化沉淀模塊、電催化氧化模塊、反硝化曝氣模塊和出水池等；其中，所述連接為通過管道連接，管道上設置有包括但不限于閥門、傳感器、壓力表和液體輸送設備。本發明的高效能模塊化滲濾液處理系統、工作方法及應用的有益效果在于：1、用于對污水進行安全、環保的處理，污染水的凈化排放、污泥的衛生回填；2、本發明整體為多個模塊組合，通過管道、閥門和液體輸送設備等組合，結構便施工連接裝配，同時也可與外部控制器組合實現自動化的循環處理控制。
權利要求書

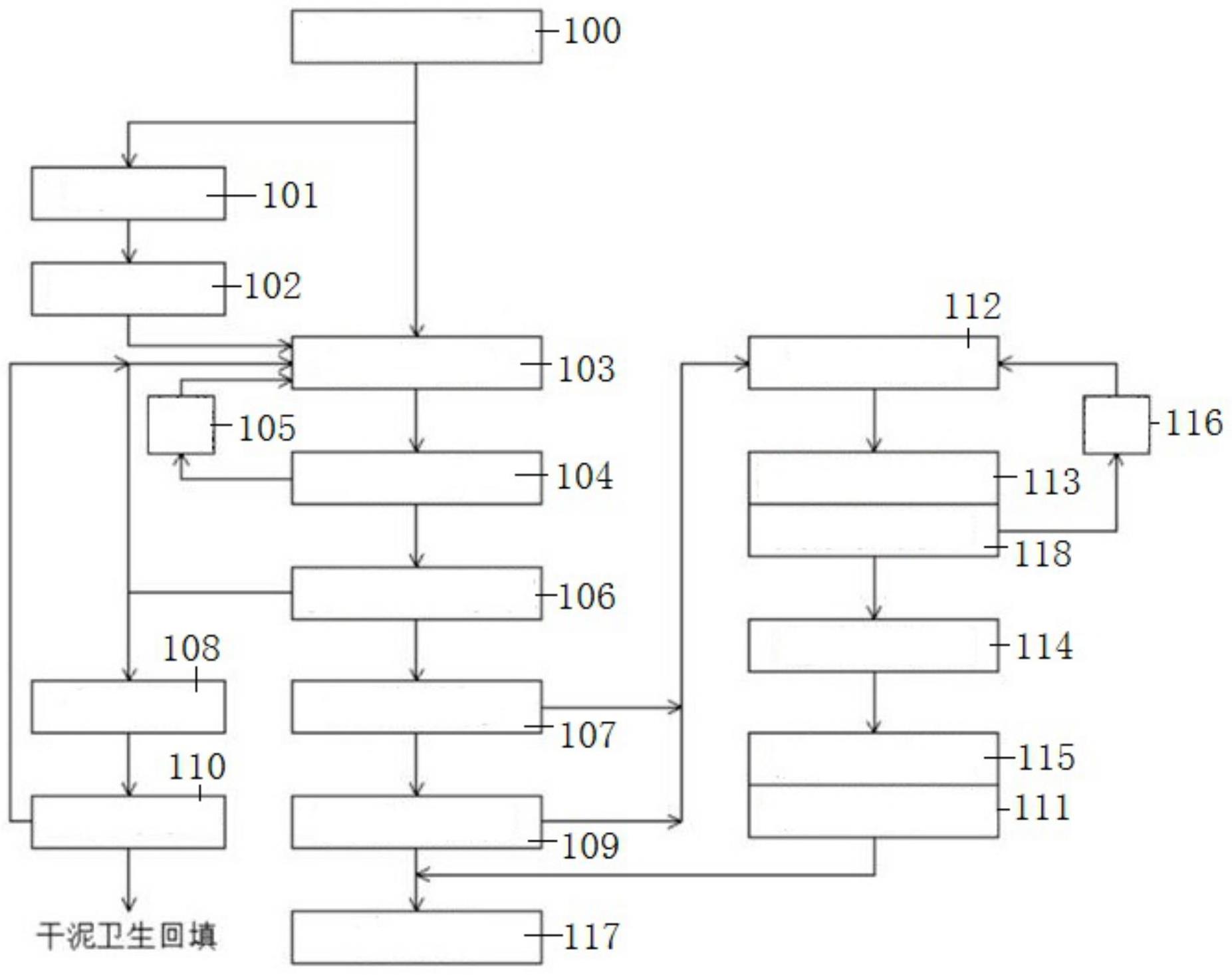

1.高效能模塊化滲濾液處理系統，其特征在于：包括調節池(100)、外置式MBR模塊、納濾模塊(107)、反滲透模塊(109)、污泥池(108)、污泥脫水模塊(110)、濃縮液池(112)、氧化沉淀模塊、電催化氧化模塊(114)、反硝化曝氣模塊和出水池(117)；所述調節池(100)、外置式MBR模塊、納濾模塊(107)、反滲透模塊(109)、出水池(117)之間依次連接；所述納濾模塊(107)、反滲透模塊(109)分別與濃縮液池(112)連接；所述濃縮液池(112)、氧化沉淀模塊、電催化氧化模塊(114)、反硝化曝氣模塊和出水池(117)之間依次連接；所述外置式MBR模塊與污泥池(108)連接；所述污泥池(108)與污泥脫水模塊(110)連接；所述污泥脫水模塊(110)與外置式MBR模塊連接；其中，所述連接為通過管道連接，管道上設置有包括但不限于閥門、傳感器、壓力表和液體輸送設備。
2.根據權利要求1所述的高效能模塊化滲濾液處理系統，其特征在于：所述外置式MBR模塊，包括依次連接的反硝化罐(103)、硝化罐(104)、管式超濾模塊(106)，及分別與反硝化罐(103)、硝化罐(104)連接的冷卻換熱模塊(105)，其中，調節池(100)與反硝化罐(103)連接，管式超濾模塊(106)與納濾模塊(107)連接。
3.根據權利要求1所述的高效能模塊化滲濾液處理系統，其特征在于：所述氧化沉淀模塊，包括芬頓氧化模塊(113)，及與芬頓氧化模塊(113)連接的高效沉淀罐(118)，及分別與高效沉淀罐(118)、濃縮液池(112)連接的污泥脫水模塊(116)，其中，芬頓氧化模塊(113)與濃縮液池(112)連接，高效沉淀罐(118)與電催化氧化模塊(114)連接。
4.根據權利要求1所述的高效能模塊化滲濾液處理系統，其特征在于：所述反硝化曝氣模塊，包括反硝化濾池(115)，及與反硝化濾池(115)連接的曝氣生物濾池(111)，其中，反硝化濾池(115)與電催化氧化模塊(114)連接，曝氣生物濾池(111)與出水池(117)。
5.根據權利要求1或2或3或4所述的高效能模塊化滲濾液處理系統，其特征在于：所述組合式模塊化水處理系統，還包括調配池(101)，及與調配池(101)連接的生物轉盤(102)，其中，調配池(101)與調節池(100)連接，生物轉盤(102)與外置式MBR模塊連接，在系統總負荷較好的情況下啟動對部分待處理原液進行預處理，其出水一并進入外置式MBR模塊。
6.根據權利要求5所述的高效能模塊化滲濾液處理系統的工作方法，其特征在于：包括以下步驟，步驟1、對調節池(100)內待處理液體中的懸浮物進行預處理，通過濾袋截留去除水中存在的大顆粒雜質；步驟2、調節池(100)內預處理后的待處理液體進入外置式MBR模塊，依次進行反硝化、硝化和超濾工序；步驟3、經外置式MBR模塊處理的液體進入納濾模塊(107)、反滲透模塊(109)，在壓力作用下，部分清水和小分子物質透過膜形成清液排入出水池(117)，剩余的物質和水形成濃縮液進入濃縮液池(112)；步驟4、濃縮液池(112)內的液體進入芬頓氧化模塊(113)、高效沉淀罐(118)、電催化氧化模塊(114)，先通過芬頓反應和高效混凝沉淀過程去除部分的難降解有機物，再通過電催化氧化作用將絕大部分的有機污染物、殘余氨氮等物質氧化分解為CO2、H20、N2等小分子物質，污泥脫水模塊(116)用于對高效沉淀罐(118)的污泥進行脫水，其中，脫水干泥含水率小于80％后運至填埋區填埋處置，脫水清液收集后用泵提升進入到濃縮液池(112)，進行循環處理直至達標排放；步驟5、經步驟4處理后的液體進入反硝化濾池(115)、曝氣生物濾池(111)，電催化氧化模塊(114)的產水進入到反硝化濾池(115)和曝氣生物濾池(111)中，首先通過投加外部碳源調節C/N比，再通過生化作用去除硝態氮物質，最后達標的濃縮液處理產水排入出水池(117)。
7.根據權利要求6所述的高效能模塊化滲濾液處理系統的工作方法，其特征在于：所述步驟2中經外置式MBR模塊的管式超濾模塊(106)處理后的污泥排入污泥池(108)，污泥池(108)內的污泥利用污泥脫水模塊(110)進行處理，其中，脫水干泥含水率小于80％后運至填埋區填埋處置，脫水清液收集后用泵提升進入到外置式MBR模塊的反硝化罐(103)，進行循環處理直至達標排放。
8.一種垃圾滲濾液處理系統，其特征在于：包含有權利要求1至5任意一項所述的高效能模塊化滲濾液處理系統。
9.一種垃圾滲濾液處理系統的工作方法，其特征在于：包含有權利要求7至8任意一項所述的高效能模塊化滲濾液處理系統及其工作方法。
發明內容
發明目的：本發明的目的是提供高效能模塊化滲濾液處理系統、工作方法及應用，采用“預處理+外置式MBR(A/O+UF)+NF+RO，濃縮液采用芬頓+高效沉淀+電催化氧化+反硝化濾池/曝氣生物濾池”，以反滲透模塊出水和曝氣生物濾池出水混合后達標排放，全量化處理，無最終濃縮液產生。
技術方案：本發明的第一方面提供高效能模塊化滲濾液處理系統，包括調節池、外置式MBR模塊、納濾模塊、反滲透模塊、污泥池、污泥脫水模塊、濃縮液池、氧化沉淀模塊、電催化氧化模塊、反硝化曝氣模塊和出水池；所述調節池、外置式MBR模塊、納濾模塊、反滲透模塊、出水池之間依次連接；所述納濾模塊、反滲透模塊分別與濃縮液池連接；所述濃縮液池、氧化沉淀模塊、電催化氧化模塊、反硝化曝氣模塊和出水池之間依次連接；所述外置式MBR模塊與污泥池連接；所述污泥池與污泥脫水模塊連接；所述污泥脫水模塊與外置式MBR模塊連接；其中，所述連接為通過管道連接，管道上設置有包括但不限于閥門、傳感器、壓力表和液體輸送設備。
本技術方案的，所述外置式MBR模塊，包括依次連接的反硝化罐、硝化罐、管式超濾模塊，及分別與反硝化罐、硝化罐連接的冷卻換熱模塊，其中，調節池與反硝化罐連接，管式超濾模塊與納濾模塊連接。
本技術方案的，所述氧化沉淀模塊，包括芬頓氧化模塊，及與芬頓氧化模塊連接的高效沉淀罐，及分別與高效沉淀罐、濃縮液池連接的污泥脫水模塊，其中，芬頓氧化模塊與濃縮液池連接，高效沉淀罐與電催化氧化模塊連接。
本技術方案的，所述反硝化曝氣模塊，包括反硝化濾池，及與反硝化濾池連接的曝氣生物濾池，其中，反硝化濾池與電催化氧化模塊連接，曝氣生物濾池與出水池。
本技術方案的，所述組合式模塊化水處理系統，還包括調配池，及與調配池連接的生物轉盤，其中，調配池與調節池連接，生物轉盤與外置式MBR模塊連接，在系統總負荷較好的情況下啟動對部分待處理原液進行預處理，其出水一并進入外置式MBR模塊。
本發明的第二方面提供高效能模塊化滲濾液處理系統的工作方法，包括以下步驟，步驟1、對調節池內待處理液體中的懸浮物進行預處理，通過濾袋截留去除水中存在的大顆粒雜質。步驟2、調節池內預處理后的待處理液體進入外置式MBR模塊，依次進行反硝化、硝化和超濾工序。步驟3、經外置式MBR模塊處理的液體進入納濾模塊、反滲透模塊，在壓力作用下，部分清水和小分子物質透過膜形成清液排入出水池，剩余的物質和水形成濃縮液進入濃縮液池。步驟4、濃縮液池內的液體進入芬頓氧化模塊、高效沉淀罐、電催化氧化模塊，先通過芬頓反應和高效混凝沉淀過程去除部分的難降解有機物，再通過電催化氧化作用將絕大部分的有機污染物、殘余氨氮等物質氧化分解為CO2、H20、N2等小分子物質，污泥脫水模塊用于對高效沉淀罐的污泥進行脫水，其中，脫水干泥含水率小于80％后運至填埋區填埋處置，脫水清液收集后用泵提升進入到濃縮液池，進行循環處理直至達標排放。步驟5、經步驟4處理后的液體進入反硝化濾池、曝氣生物濾池，電催化氧化模塊的產水進入到反硝化濾池和曝氣生物濾池中，首先通過投加外部碳源調節C/N比，再通過生化作用去除硝態氮物質，最后達標的濃縮液處理產水排入出水池。
本技術方案的，所述步驟2中經外置式MBR模塊的管式超濾模塊處理后的污泥排入污泥池，污泥池內的污泥利用污泥脫水模塊進行處理，其中，脫水干泥含水率小于80％后運至填埋區填埋處置，脫水清液收集后用泵提升進入到外置式MBR模塊的反硝化罐，進行循環處理直至達標排放。
本發明的第三方面提供一種垃圾滲濾液處理系統，包含有所述的高效能模塊化滲濾液處理系統。
本發明的第四方面提供一種垃圾滲濾液處理系統的工作方法，包含有所述的高效能模塊化滲濾液處理系統及其工作方法。
與現有技術相比，本發明的高效能模塊化滲濾液處理系統、工作方法及應用的有益效果在于：1、用于對污水進行安全、環保的處理，污染水的凈化排放、污泥的衛生回填；2、本發明整體為多個模塊組合，通過管道、閥門和液體輸送設備等組合，結構便施工連接裝配，同時也可與外部控制器組合實現自動化的循環處理控制。
（發明人：湯水江;吳林峰;陳友義）
