公布日：2023.05.09
申請日：2021.10.26
分類號：C02F3/12(2023.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;B01F27/85(2022.01)I;C02F1/50(2023.01)I;C02F11/13(2019.01)I;C02F101/30(2006.01)N;
C02F101/16(2006.01)N
摘要
本發明公開了一種生物膜處理工業廢水生物反應裝置，包括殼體，所述殼體頂部固定連接有第一驅動電機，所述第一驅動電機輸出端傳動連接有圓盤，所述第一驅動電機輸出端傳動連接有主動齒輪，所述圓盤外表壁固定連接有第三連接桿。本發明中，第一驅動電機轉動帶動圓環轉動，圓環轉動帶動隔板轉動，隔板轉動則帶動了生物膜反應裝置轉動，第一驅動電機帶動主動齒輪轉動，主動齒輪與從動齒輪嚙合，從而帶動從動齒輪轉動，從動齒輪帶動直桿轉動，進而每一組生物膜反應器都可轉動，防止生物膜被堵塞，提高生物膜與微生物的反應效率，提高生物膜的使用壽命，進而提高生物膜處理工業廢水生物反應裝置的使用效果。
權利要求書

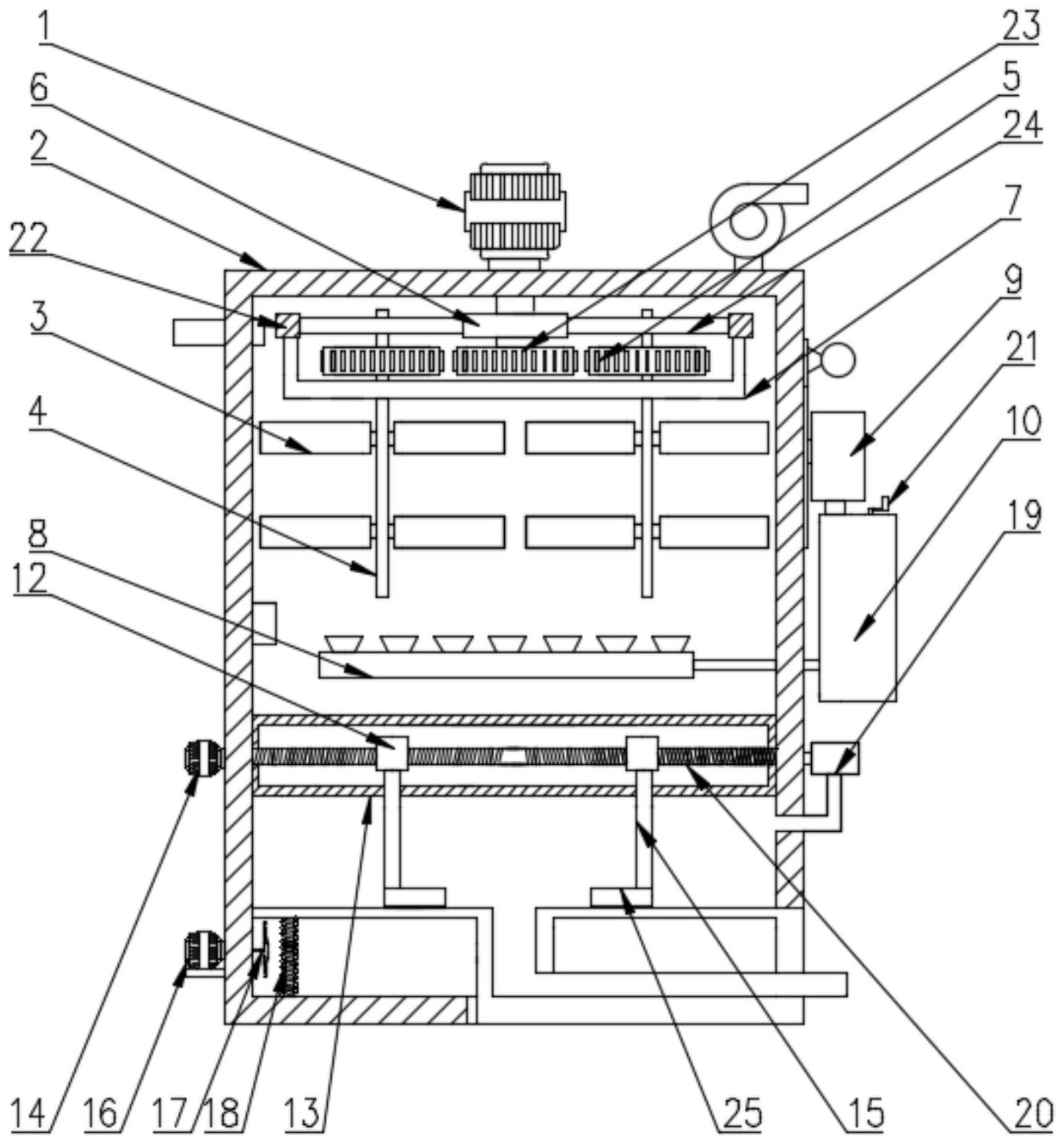

1.一種生物膜處理工業廢水生物反應裝置，包括殼體(2)，其特征在于，所述殼體(2)頂部固定連接有第一驅動電機(1)，所述第一驅動電機(1)輸出端傳動連接有圓盤(6)，所述第一驅動電機(1)輸出端傳動連接有主動齒輪(23)，所述圓盤(6)外表壁固定連接有第三連接桿(24)，所述第三連接桿(24)遠離圓盤(6)的一端固定連接有圓環(22)，所述圓環(22)外表壁固定連接有隔板(7)，所述第三連接桿(24)內表壁卡合連接有直桿(4)，所述直桿(4)豎直端螺紋旋合連接有生物膜反應器(3)，所述直桿(4)外表壁卡合連接有從動齒輪(5)，且所述從動齒輪(5)外表壁與主動齒輪(23)外表壁嚙合連接，所述殼體(2)外表壁固定連接有曝氣器(9)，所述曝氣器(9)底部固定連接有曝氣管(8)，所述殼體(2)豎直端外表壁固定連接有第二驅動電機(14)，所述殼體(2)豎直端外表壁固定連接有第三驅動電機(16)，所述殼體(2)外表壁固定連接有廢氣收集箱(19)。
2.根據權利要求1所述的一種生物膜處理工業廢水生物反應裝置，其特征在于，所述曝氣器(9)底部固定連接有保護殼(10)，所述保護殼(10)內表壁卡合連接有第二螺紋桿(28)，所述第二螺紋桿(28)外表壁螺紋旋合連接有第二連接塊(29)，所述第二連接塊(29)外表壁固定連接有第二連接桿(11)，所述第二連接桿(11)外表壁固定連接有伸縮管(27)，所述伸縮管(27)底部固定連接有曝氣管(8)。
3.根據權利要求1所述的一種生物膜處理工業廢水生物反應裝置，其特征在于，所述第二驅動電機(14)輸出端傳動連接有第一螺紋桿(20)，所述殼體(2)內表壁固定連接有螺紋套(13)，所述第一螺紋桿(20)水平穿設于螺紋套(13)內腔，所述第一螺紋桿(20)外表壁通過兩組相反的螺紋槽螺紋旋合連接有兩組第一連接塊(12)，兩組所述第一連接塊(12)一側均固定連接有第一連接桿(15)，所述第一連接桿(15)底部固定連接有刮板(25)，所述第三驅動電機(16)輸出端傳動連接有風扇(17)，所述殼體(2)內表壁固定連接有加熱絲(18)。
4.根據權利要求1所述的一種生物膜處理工業廢水生物反應裝置，其特征在于，所述圓盤(6)與第三連接桿(24)一體成型。
5.根據權利要求1所述的一種生物膜處理工業廢水生物反應裝置，其特征在于，所述殼體(2)外表壁嵌設有透明窗(26)。
6.根據權利要求2所述的一種生物膜處理工業廢水生物反應裝置，其特征在于，所述第二螺紋桿(28)頂部固定連接有把手(21)。
7.根據權利要求2所述的一種生物膜處理工業廢水生物反應裝置，其特征在于，所述伸縮管(27)內表壁固定連接有密封圈(30)。
8.根據權利要求3所述的一種生物膜處理工業廢水生物反應裝置，其特征在于，所述第一螺紋桿(20)與殼體(2)內表壁卡合連接。
發明內容
本發明的目的是為了解決的上述問題，而提出的一種生物膜處理工業廢水生物反應裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種生物膜處理工業廢水生物反應裝置，包括殼體，所述殼體頂部固定連接有第一驅動電機，所述第一驅動電機輸出端傳動連接有圓盤，所述第一驅動電機輸出端傳動連接有主動齒輪，所述圓盤外表壁固定連接有第三連接桿，所述第三連接桿遠離圓盤的一端固定連接有圓環，所述圓環外表壁固定連接有隔板，所述第三連接桿內表壁卡合連接有直桿，所述直桿豎直端螺紋旋合連接有生物膜反應器，所述直桿外表壁卡合連接有從動齒輪，且所述從動齒輪外表壁與主動齒輪外表壁嚙合連接，所述殼體外表壁固定連接有曝氣器，所述曝氣器底部固定連接有曝氣管，所述殼體豎直端外表壁固定連接有第二驅動電機，所述殼體豎直端外表壁固定連接有第三驅動電機，所述殼體外表壁固定連接有廢氣收集箱。
作為上述技術方案的進一步描述：
所述曝氣器底部固定連接有保護殼，所述保護殼內表壁卡合連接有第二螺紋桿，所述第二螺紋桿外表壁螺紋旋合連接有第二連接塊，所述第二連接塊外表壁固定連接有第二連接桿，所述第二連接桿外表壁固定連接有伸縮管，所述伸縮管底部固定連接有曝氣管。
作為上述技術方案的進一步描述：
所述第二驅動電機輸出端傳動連接有第一螺紋桿，所述殼體內表壁固定連接有螺紋套，所述第一螺紋桿水平穿設于螺紋套內腔，所述第一螺紋桿外表壁通過兩組相反的螺紋槽螺紋旋合連接有兩組第一連接塊，兩組所述第一連接塊一側均固定連接有第一連接桿，所述第一連接桿底部固定連接有刮板，所述第三驅動電機輸出端傳動連接有風扇，所述殼體內表壁固定連接有加熱絲。
作為上述技術方案的進一步描述：
所述圓盤與第三連接桿一體成型。
作為上述技術方案的進一步描述：
所述殼體外表壁嵌設有透明窗。
作為上述技術方案的進一步描述：
所述第二螺紋桿頂部固定連接有把手。
作為上述技術方案的進一步描述：
所述伸縮管內表壁固定連接有密封圈。
作為上述技術方案的進一步描述：
所述第一螺紋桿與殼體內表壁卡合連接。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、本發明中，第一驅動電機轉動帶動圓環轉動，圓環轉動帶動隔板轉動，隔板轉動則帶動了整個生物膜反應裝置轉動，第一驅動電機帶動圓環轉動同時也帶動主動齒輪轉動，主動齒輪與從動齒輪嚙合，從而帶動從動齒輪轉動，從動齒輪帶動直桿轉動，進而每一組生物膜反應器都可轉動，有利于抖落生物膜表面附著的污濁物，防止生物膜被堵塞，提高生物膜與微生物的反應效率，提高生物膜的使用壽命，且直桿的轉動可攪拌廢水，加快水的流速，使得生物膜與微生物充分反應，殼體內部設置有水箱，可向水箱內添加除臭劑和消毒劑，除去廢水的異味，給廢水消毒，進而提高生物膜處理工業廢水生物反應裝置的使用效果。
2、本發明中，轉動把手，帶動第二螺紋桿轉動，第二螺紋桿轉動帶動可第二連接塊升降，第二連接塊升降帶動伸縮管上下移動，從而可以調整曝氣管高度，縮短曝氣管與生物膜之間的距離，更好的供氧，提高生物膜與微生物的反應速率，當需要更換生物膜時，則可以增加曝氣管與生物膜的距離，進而提高生物膜處理工業廢水生物反應裝置的使用效果。
3、本發明中，第二驅動電機轉動帶動第一螺紋桿轉動，第一螺紋桿設有反向螺紋槽，第一螺紋桿轉動可帶動第一連接塊移動，第一連接塊移動帶動刮板移動，清理堆積在出泥口的淤泥，去淤泥下方設有烘干裝置，第三驅動電機轉動帶動風扇轉動，制造的風經過加熱絲會變成熱風，將淤泥烘干到一定程度，便于淤泥排出，防止淤泥堵塞出泥口，進而提高了生物膜處理工業廢水生物反應裝置的使用效果。
（發明人：許大為;姚曉君;支永潮;李云;蘇金輝）
