公布日：2023.04.14
申請日：2022.12.09
分類號：C02F1/00(2023.01)I;C02F1/58(2023.01)I;C02F1/38(2023.01)I;C02F101/10(2006.01)N
摘要
本發明涉及污水處理相關技術領域，具體涉及一種集裝箱式污水高效除總磷裝置，所述集裝箱上安裝有用于污水過濾的過濾裝置，過濾裝置下方安裝有用于驅動控制石灰添加裝置的傳動裝置，石灰添加裝置安裝在集裝箱上，集裝箱上安裝有用于污水?dāng)嚢璧臄嚢柩b置，進水管注入污水后，污水經由過濾網桶的網眼進入至過濾網桶，啟動電機A，使過濾網桶轉動并通過與管板接觸，能夠防止過濾網桶的網孔被堵住，限制座有效的避免了過濾網桶轉動使由于離心力產生位移，過濾后的污水落入至水車上使水車轉動，水車轉動時與L型擋板接觸，使L型擋板抬起，添加箱內的石灰進入至集裝箱體，與污水中磷反應，使磷變?yōu)楣虘B(tài)，當水車與L型擋板分離時，石灰停止添加。
權利要求書

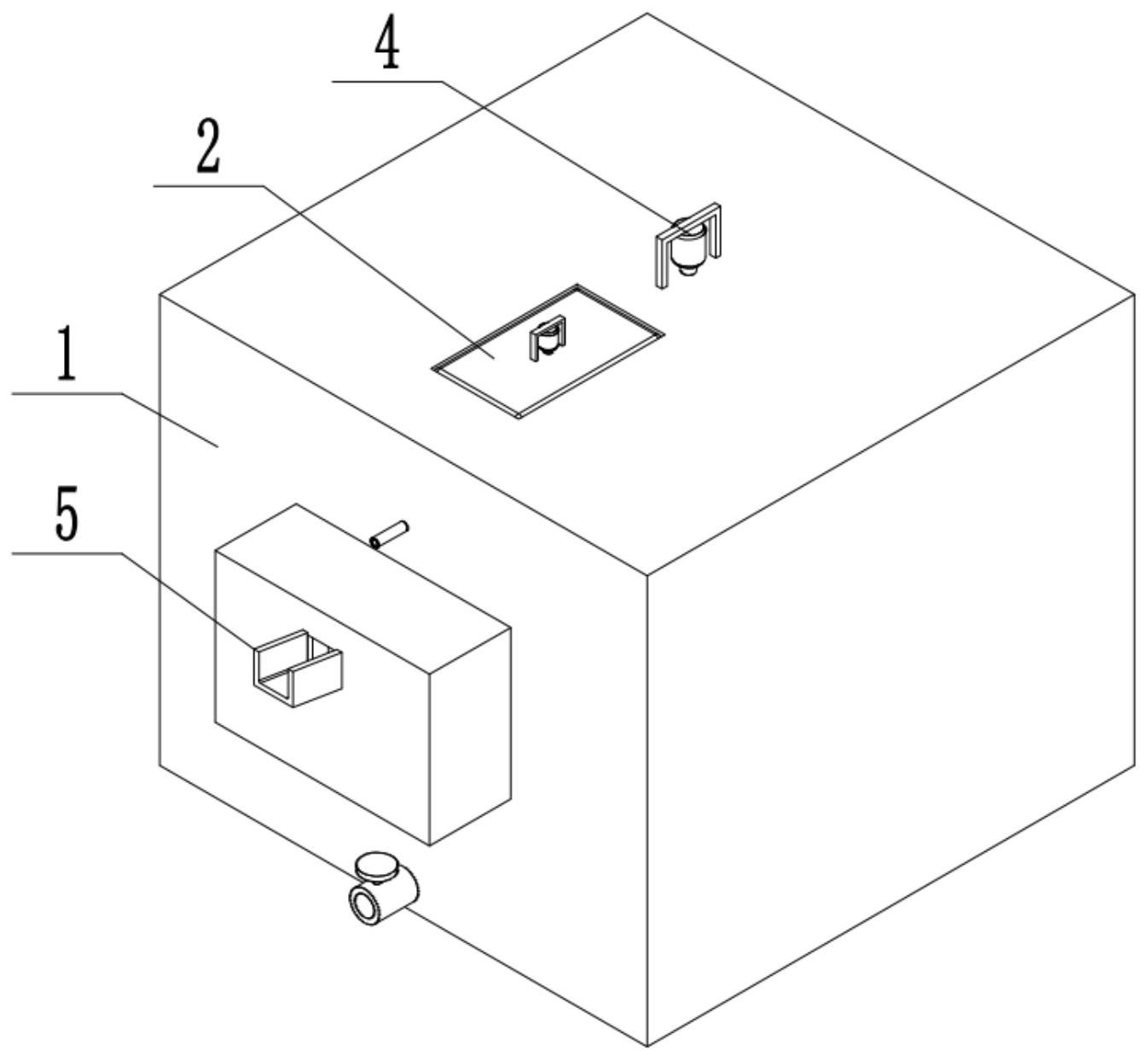

1.一種集裝箱式污水高效除總磷裝置，其特征在于：包括：集裝箱(1)、過濾裝置(2)、傳動裝置(3)、攪拌裝置(4)和石灰添加裝置(5)，所述集裝箱(1)上安裝有用于污水過濾的過濾裝置(2)，過濾裝置(2)下方安裝有用于驅動控制石灰添加裝置(5)的傳動裝置(3)，石灰添加裝置(5)安裝在集裝箱(1)上，集裝箱(1)上安裝有用于污水?dāng)嚢璧臄嚢柩b置(4)。
2.根據權利要求1所述的一種集裝箱式污水高效除總磷裝置，其特征在于：所述集裝箱(1)包括：集裝箱體(101)、排水管(102)、沖水管(103)和錐形盤(104)，集裝箱體(101)的一側面安裝有排水管(102)，集裝箱體(101)上與排水管(102)對立的側面安裝有沖水管(103)，集裝箱體(101)底部的中間位置安裝有錐形盤(104)。
3.根據權利要求2所述的一種集裝箱式污水高效除總磷裝置，其特征在于：所述排水管(102)與集裝箱體(101)的底面相切，沖水管(103)高于排水管(102)。
4.根據權利要求2所述的一種集裝箱式污水高效除總磷裝置，其特征在于：所述錐形盤(104)的外沿與集裝箱體(101)留有空隙，沖水管(103)的圓心與錐形盤(104)的外沿處于同一水平面。
5.根據權利要求2所述的一種集裝箱式污水高效除總磷裝置，其特征在于：所述排水管(102)和沖水管(103)上均設置有開關。
6.根據權利要求1所述的一種集裝箱式污水高效除總磷裝置，其特征在于：所述過濾裝置(2)包括：進水管(201)、過濾箱(202)、電機A(203)、過濾網桶(204)、限制座(205)和刮板(206)，所述進水管(201)穿過集裝箱體(101)與過濾箱(202)連通，過濾箱(202)上安裝有電機A(203)，電機A(203)的輸出端安裝有用于過濾的過濾網桶(204)，過濾網桶(204)通過限制座(205)轉動安裝在過濾箱(202)上，刮板(206)一端安裝在過濾箱(202)上，刮板(206)的另一端與過濾網桶(204)相接觸。
7.根據權利要求6所述的一種集裝箱式污水高效除總磷裝置，其特征在于：所述過濾網桶(204)選用防腐且較硬的材質，過濾網桶(204)，底部未設置底面，過濾箱(202)底面過濾網桶(204)位置設置有排水口。
8.根據權利要求1所述的一種集裝箱式污水高效除總磷裝置，其特征在于：所述傳動裝置(3)包括：連接架(301)、水車(302)和弧形擋架(303)，所述連接架(301)安裝在過濾箱(202)上，連接架(301)上鉸接有水車(302)，水車(302)位于過濾箱(202)設置的排水口下方，水車(302)的下方包裹有弧形擋架(303)，弧形擋架(303)安裝在連接架(301)上。
9.根據權利要求1所述的一種集裝箱式污水高效除總磷裝置，其特征在于：所述攪拌裝置(4)包括：電機B(401)、傳動軸(402)、支撐架(403)、齒輪A(404)、齒輪B(405)、攪拌輪(406)和固定架(407)，所述電機B(401)安裝在集裝箱體(101)上，電機B(401)的輸出端安裝有傳動軸(402)，傳動軸(402)的中間位置通過軸承活動安裝在支撐架(403)上，支撐架(403)的一端固定安裝在集裝箱體(101)上，傳動軸(402)的一端安裝有齒輪A(404)，齒輪A(404)與齒輪B(405)通過齒相嚙合，齒輪B(405)上同軸安裝有攪拌輪(406)，攪拌輪(406)活動安裝在固定架(407)，固定架(407)固定安裝在集裝箱體(101)上。
10.根據權利要求1所述的一種集裝箱式污水高效除總磷裝置，其特征在于：所述石灰添加裝置(5)包括：添加箱(501)、L型擋板(502)和添加斗(503)，所述添加箱(501)上滑動安裝有與水車(302)配合實現石灰排放的L型擋板(502)，添加箱(501)位于L型擋板(502)的位置設置有排放口，添加斗(503)安裝在添加箱(501)上。
發明內容
本發明的目的就在于為了解決上述問題而提供一種集裝箱式污水高效除總磷裝置，以保證濾網使用壽命、保證過濾效果，提高除磷效率的問題，詳見下文闡述。
為實現上述目的，本發明提供了以下技術方案：
本發明提供的一種集裝箱式污水高效除總磷裝置，包括：集裝箱、過濾裝置、傳動裝置、攪拌裝置和石灰添加裝置，所述集裝箱上安裝有用于污水過濾的過濾裝置，過濾裝置下方安裝有用于驅動控制石灰添加裝置的傳動裝置，石灰添加裝置安裝在集裝箱上，集裝箱上安裝有用于污水?dāng)嚢璧臄嚢柩b置。
作為優選，所述集裝箱包括：集裝箱體、排水管、沖水管和錐形盤，集裝箱體的一側面安裝有排水管，集裝箱體上與排水管對立的側面安裝有沖水管，集裝箱體底部的中間位置安裝有錐形盤。
作為優選，所述排水管與集裝箱體的底面相切，沖水管高于排水管。
作為優選，所述錐形盤的外沿與集裝箱體留有空隙，沖水管的圓心與錐形盤的外沿處于同一水平面。
作為優選，所述排水管和沖水管上均設置有開關。
作為優選，所述過濾裝置包括：進水管、過濾箱、電機A、過濾網桶、限制座和刮板，所述進水管穿過集裝箱體與過濾箱連通，過濾箱上安裝有電機A，電機A的輸出端安裝有用于過濾的過濾網桶，過濾網桶通過限制座轉動安裝在過濾箱上，刮板一端安裝在過濾箱上，刮板的另一端與過濾網桶相接觸。
作為優選，所述過濾網桶選用防腐且較硬的材質，過濾網桶，底部未設置底面，過濾箱底面過濾網桶位置設置有排水口。
作為優選，所述傳動裝置包括：連接架、水車和弧形擋架，所述連接架安裝在過濾箱上，連接架上鉸接有水車，水車位于過濾箱設置的排水口下方，水車的下方包裹有弧形擋架，弧形擋架安裝在連接架上。
作為優選，所述攪拌裝置包括：電機B、傳動軸、支撐架、齒輪A、齒輪B、攪拌輪和固定架，所述電機B安裝在集裝箱體上，電機B的輸出端安裝有傳動軸，傳動軸的中間位置通過軸承活動安裝在支撐架上，支撐架的一端固定安裝在集裝箱體上，傳動軸的一端安裝有齒輪A，齒輪A與齒輪B通過齒相嚙合，齒輪B上同軸安裝有攪拌輪，攪拌輪活動安裝在固定架，固定架固定安裝在集裝箱體上。
作為優選，所述石灰添加裝置包括：添加箱、L型擋板和添加斗，所述添加箱上滑動安裝有與水車配合實現石灰排放的L型擋板，添加箱位于L型擋板的位置設置有排放口，添加斗安裝在添加箱上。
有益效果在于：
進水管注入污水后，污水經由過濾網桶的網眼進入至過濾網桶，啟動電機A，使過濾網桶轉動，過濾網桶轉動通過與管板接觸，能夠防止過濾網桶的網孔被堵住，限制座有效的避免了過濾網桶轉動使由于離心力產生位移，過濾后的污水落入至水車上使水車轉動，水車轉動時與L型擋板接觸，使L型擋板抬起，添加箱內的石灰進入至集裝箱體，與污水中磷反應，使磷變?yōu)楣虘B(tài)，當水車與L型擋板分離時，石灰停止添加。
（發明人：曾海防;王艷;曾志鑫）
