公布日：2023.05.12
申請日：2022.12.13
分類號：C02F1/16(2023.01)I;B01D53/48(2006.01)I;C02F103/18(2006.01)N
摘要
本發明涉及一種煙溫可調的脫硫廢水煙氣余熱濃縮系統及方法，根據低溫省煤器出口煙溫對調節擋板門開度進行調節，當?shù)蜏厥∶浩鞒隹跓煖馗哂诨虻扔跓煔鉂饪s塔設計入口煙溫，調節增壓風機流量；當?shù)蜏厥∶浩鞒隹跓煖氐陀跓煔鉂饪s塔設計入口煙溫，加大調節擋板門開度，直至低溫?zé)煹篮透邷匦∨月窡煹篮喜⒑蟮臒煔鉁囟冗_(dá)到煙氣濃縮塔設計入口煙溫。本發明的有益效果是：通過高溫小旁路煙道引入高溫脫硫原煙氣，使煙氣濃縮塔進口處在應用低溫省煤器的情況下依舊可以保持較高的煙溫，降低濃縮塔系統運行費用；通過比較低溫省煤器出口煙溫和煙氣濃縮塔設計入口煙溫，選擇性地對流量或是入口煙溫進行調節，保證脫硫吸收塔水平衡不受影響。
權利要求書
1.一種煙溫可調的脫硫廢水煙氣余熱濃縮系統，其特征在于，包括：引風機(1)、低溫省煤器(2)、調節擋板門(3)、增壓風機(4)、煙氣濃縮塔(5)、脫硫吸收塔(6)、濃縮液箱(7)、末端干化單元(8)、低溫?zé)煹?/span>(9)和高溫小旁路煙道(10)；引風機(1)出口端分為兩路，一路連接至低溫省煤器(2)，另一路為高溫小旁路煙道(10)；低溫省煤器(2)出口端連接低溫?zé)煹?/span>(9)，低溫?zé)煹?/span>(9)和高溫小旁路煙道(10)的出口端合并至一個煙道，且該煙道連接增壓風機(4)的入口；增壓風機(4)的出口與煙氣濃縮塔(5)煙氣入口相連，煙氣濃縮塔(5)煙氣出口與脫硫吸收塔(6)入口煙道相連，煙氣濃縮塔(5)濃縮液出口與濃縮液箱(7)入口相連，濃縮液箱(7)出口與末端干化單元(8)入口相連；高溫小旁路煙道(10)上設有調節擋板門(3)。
2.根據權利要求1所述的煙溫可調的脫硫廢水煙氣余熱濃縮系統，其特征在于：低溫省煤器(2)出口設有煙溫測量裝置，低溫?zé)煹?/span>(9)和高溫小旁路煙道(10)合并后的煙道中也設有煙溫測量裝置。
3.根據權利要求1所述的煙溫可調的脫硫廢水煙氣余熱濃縮系統，其特征在于：低溫?zé)煹?/span>(9)截面尺寸由濃縮塔設計工況條件下調節擋板門(3)關閉時所需低溫?zé)煔饬髁看_定；高溫小旁路煙道(10)截面尺寸由冬季工況下調節擋板門(3)全開時滿足濃縮塔設計入口煙溫條件所需的高溫?zé)煔饬髁看_定。
4.根據權利要求5所述的煙溫可調的脫硫廢水煙氣余熱濃縮系統，其特征在于：低溫?zé)煹?/span>(9)和高溫小旁路煙道(10)合并后的煙道截面尺寸與低溫?zé)煹?/span>(9)截面尺寸相同。
5.根據權利要求1所述的煙溫可調的脫硫廢水煙氣余熱濃縮系統，其特征在于：增壓風機(4)為變頻調節風機。
6.根據權利要求1所述的煙溫可調的脫硫廢水煙氣余熱濃縮系統，其特征在于：低溫?zé)煹?/span>(9)上也設有調節擋板門。
7.如權利要求1所述的煙溫可調的脫硫廢水煙氣余熱濃縮系統的控制方法，其特征在于，根據低溫省煤器(2)出口煙溫對調節擋板門(3)開度進行調節，具體為：當?shù)蜏厥∶浩?/span>(2)出口煙溫高于或等于煙氣濃縮塔(5)設計入口煙溫，調節擋板門(3)開度為零，調節增壓風機(4)流量，使煙氣濃縮塔(5)蒸發量滿足設計要求；當?shù)蜏厥∶浩?/span>(2)出口煙溫低于煙氣濃縮塔(5)設計入口煙溫，將增壓風機(4)流量調節至設計流量，逐漸加大調節擋板門(3)開度，直至低溫?zé)煹?/span>(9)和高溫小旁路煙道(10)合并后的煙氣溫度達到煙氣濃縮塔(5)設計入口煙溫，煙氣濃縮塔(5)蒸發量滿足設計要求。
發明內容
本發明的目的是克服現有技術中的不足，提供一種煙溫可調的脫硫廢水煙氣余熱濃縮系統及方法。

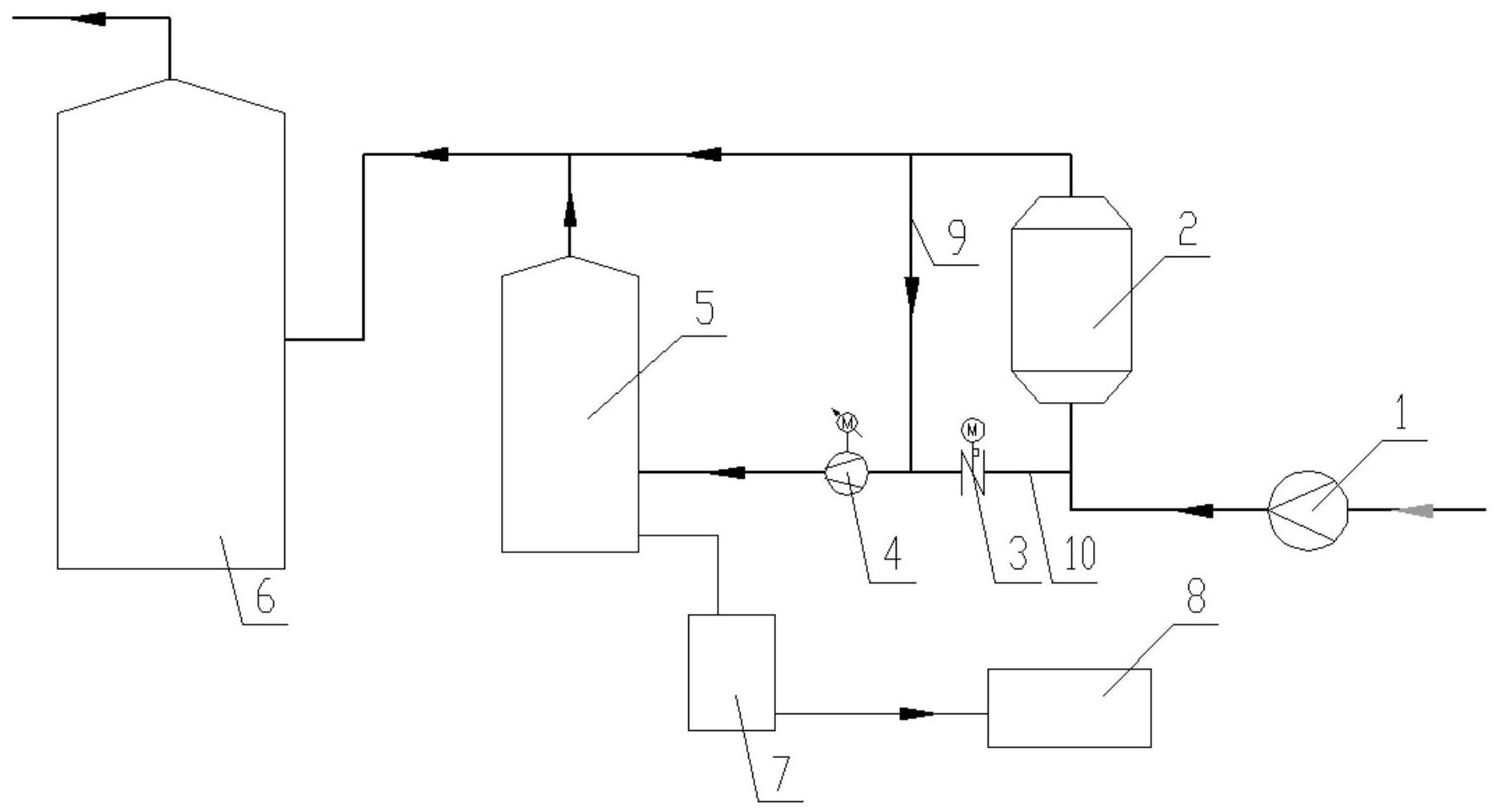

這種煙溫可調的脫硫廢水煙氣余熱濃縮系統，包括：引風機、低溫省煤器、調節擋板門、增壓風機、煙氣濃縮塔、脫硫吸收塔、濃縮液箱、末端干化單元、低溫?zé)煹篮透邷匦∨月窡煹溃?/span>
引風機出口端分為兩路，一路連接至低溫省煤器，另一路為高溫小旁路煙道；低溫省煤器出口端連接低溫?zé)煹溃蜏責煹篮透邷匦∨月窡煹赖某隹诙撕喜⒅烈粋�(gè)煙道，且該煙道連接增壓風機的入口；增壓風機的出口與煙氣濃縮塔煙氣入口相連，煙氣濃縮塔煙氣出口與脫硫吸收塔入口煙道相連，煙氣濃縮塔濃縮液出口與濃縮液箱入口相連，濃縮液箱出口與末端干化單元入口相連；高溫小旁路煙道上設有調節擋板門。
作為優選：低溫省煤器出口設有煙溫測量裝置，低溫?zé)煹篮透邷匦∨月窡煹篮喜⒑蟮臒煹乐幸苍O(shè)有煙溫測量裝置。
作為優選：低溫?zé)煹澜孛娉叽缬蓾饪s塔設計工況條件下調節擋板門關閉時所需低溫?zé)煔饬髁看_定；高溫小旁路煙道截面尺寸由冬季工況下調節擋板門全開時滿足濃縮塔設計入口煙溫條件所需的高溫?zé)煔饬髁看_定。
作為優選：低溫?zé)煹篮透邷匦∨月窡煹篮喜⒑蟮臒煹澜孛娉叽缗c低溫?zé)煹澜孛娉叽缦嗤?/span>
作為優選：增壓風機為變頻調節風機。
作為優選：低溫?zé)煹郎弦苍O(shè)有調節擋板門。
這種煙溫可調的脫硫廢水煙氣余熱濃縮系統的使用方法，根據低溫省煤器出口煙溫對調節擋板門開度進行調節，具體為：
當?shù)蜏厥∶浩鞒隹跓煖馗哂诨虻扔跓煔鉂饪s塔設計入口煙溫，調節擋板門開度為零，調節增壓風機流量，使煙氣濃縮塔蒸發量滿足設計要求；
當?shù)蜏厥∶浩鞒隹跓煖氐陀跓煔鉂饪s塔設計入口煙溫，將增壓風機流量調節至設計流量，逐漸加大調節擋板門開度，直至低溫?zé)煹篮透邷匦∨月窡煹篮喜⒑蟮臒煔鉁囟冗_(dá)到煙氣濃縮塔設計入口煙溫，煙氣濃縮塔蒸發量滿足設計要求。
本發明的有益效果是：
1)通過高溫小旁路煙道引入高溫脫硫原煙氣，使煙氣濃縮塔進口處在應用低溫省煤器的情況下依舊可以保持較高的煙溫，有利于降低濃縮塔設備規模和能耗，維持濃縮塔蒸發量，并使煙氣余熱得到充分利用，降低濃縮塔系統運行費用。
2)通過增壓風機對流入煙氣濃縮塔的流量進行調節，在較低的煙氣濃縮塔設計入口煙溫下維持濃縮塔蒸發量。
3)通過比較低溫省煤器出口煙溫和煙氣濃縮塔設計入口煙溫，選擇性地對流量或是入口煙溫進行調節，在保證濃縮塔蒸發量穩定的同時，保證脫硫吸收塔水平衡不受影響。
（發明人：張威;鄭光磊;葛春亮;鄭俊杰;劉紹強;葛振國;盧志飛）
