公布日：2023.05.16
申請日：2022.12.30
分類號：B01D36/04(2006.01)I;C02F1/38(2023.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種防堵塞型廢水過濾處理裝置，屬于廢水過濾處理的技術領域，其方案包括濾水箱，所述濾水箱上開設有進水孔，所述濾水箱的內頂壁上設有第一污染物收集組件，所述濾水箱的內底壁上設有漩渦發生器，所述漩渦發生器用于在濾水箱內生成漩渦，所述第一污染物收集組件用于收集被水漩渦帶動旋轉的污染物。本申請具有漩渦發生器運行時，濾水箱內部的水在漩渦發生器的作用下產生漩渦，此時水中的污染物也在漩渦中旋轉，第一污染物收集組件能夠收集水中的污染物，從而便于對污水的處理，后續不容易發生污染物堵住過濾網上的濾孔的情況的效果。
權利要求書

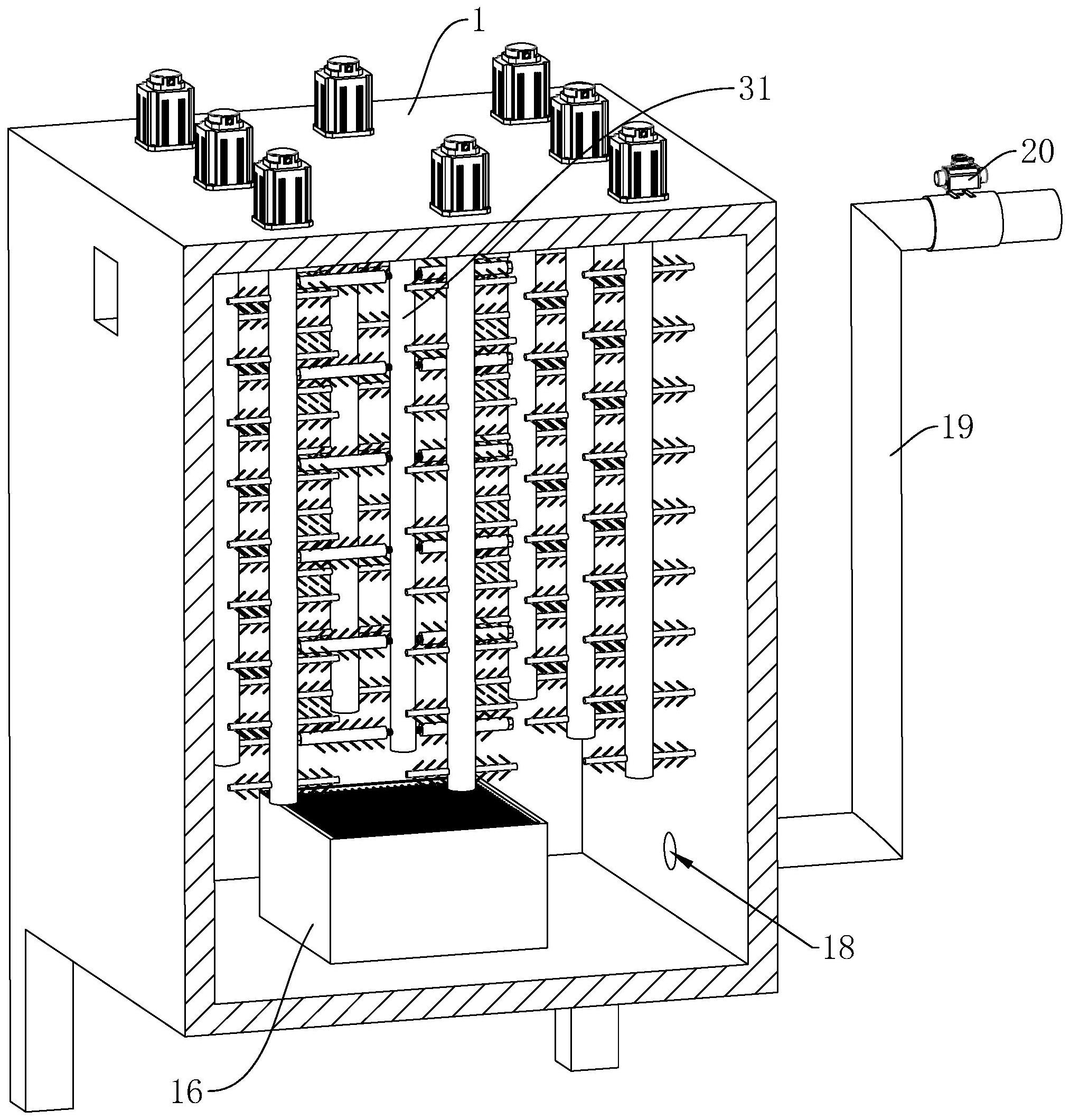

1.一種防堵塞型廢水過濾處理裝置，其特征在于，包括濾水箱(1)，所述濾水箱(1)上開設有進水孔(2)，所述濾水箱(1)的內頂壁上設有第一污染物收集組件(3)，所述濾水箱(1)的內底壁上設有漩渦發生器(4)，所述漩渦發生器(4)用于在濾水箱(1)內生成漩渦，所述第一污染物收集組件(3)用于收集被水漩渦帶動旋轉的污染物。
2.根據權利要求1所述的一種防堵塞型廢水過濾處理裝置，其特征在于，所述第一污染物收集組件(3)包括第一限位桿(31)和若干根第一收集桿(32)，所述第一限位桿(31)豎直設置，且所述第一限位桿(31)的一端設置在濾水箱(1)的內頂壁上，若干根所述第一收集桿(32)均勻設置在第一限位桿(31)的外側壁上，所述第一收集桿(32)上設有污染物限位件(33)。
3.根據權利要求2所述的一種防堵塞型廢水過濾處理裝置，其特征在于，所述污染物限位件(33)由第一套管(331)和若干根第一倒刺(332)組成，若干根所述第一倒刺(332)均設置在第一套管(331)的外側壁上，若干根所述第一倒刺(332)與第一套管(331)一體成型，所述第一套管(331)套設在第一收集桿(32)上。
4.根據權利要求3所述的一種防堵塞型廢水過濾處理裝置，其特征在于，所述濾水箱(1)上開設有維修開口(5)，所述第一套管(331)遠離第一限位桿(31)的一端上固定設有螺帽(6)，所述第一收集桿(32)的外側壁上設有外螺紋(7)，所述第一套管(331)的內側壁上設有內螺紋(8)，所述第一收集桿(32)與第一套管(331)螺紋連接。
5.根據權利要求4所述的一種防堵塞型廢水過濾處理裝置，其特征在于，所述濾水箱(1)內設有若干組第二污染物收集組件(9)，若干組第二污染物收集組件(9)沿著第一限位桿(31)的周向均勻分布，每組所述第二污染物收集組件(9)對應設置有一個電機(10)，所述電機(10)設于濾水箱(1)的頂部，所述電機(10)的轉動桿穿過濾水箱(1)的頂部且與第二污染物收集組件(9)連接。
6.根據權利要求5所述的一種防堵塞型廢水過濾處理裝置，其特征在于，所述第二污染物收集組件(9)包括第二限位桿(91)和若干根第二收集桿(92)，所述第二限位桿(91)的一端與對應的電機(10)的轉動桿連接，若干根所述第二收集桿(92)均勻設置在第二限位桿(91)的外側壁上，每根第二收集桿(92)上均設置有若干根第二倒刺(93)，若干根所述第二倒刺(93)與第二收集桿(92)一體成型。
7.根據權利要求6所述的一種防堵塞型廢水過濾處理裝置，其特征在于，所述電機(10)的轉動桿上固定設有定位桿(11)，所述定位桿(11)的側壁上開設有螺紋孔(12)，所述第二限位桿(91)的一端固定設有第二套管(13)，所述第二套管(13)套設在定位桿(11)上，所述第二套管(13)的側壁上開設有通孔(14)，所述通孔(14)內穿設有螺紋桿(15)，所述螺紋桿(15)穿過通孔(14)且穿設進螺紋孔(12)內且與定位桿(11)螺紋連接。
8.根據權利要求4所述的一種防堵塞型廢水過濾處理裝置，其特征在于，所述濾水箱(1)的底部設有限位框(16)，所述漩渦發生器(4)設置在限位框(16)的內腔，所述限位框(16)的頂部開口處設有高密度過濾網(17)。
9.根據權利要求8所述的一種防堵塞型廢水過濾處理裝置，其特征在于，所述漩渦發生器(4)設于濾水箱(1)底板的中心處，所述第一限位桿(31)設于漩渦發生器(4)的正上方，所述限位框(16)為正方形限位框(16)，所述第一收集桿(32)的長度等于正方形限位框(16)單邊長度的一半。
10.根據權利要求1所述的一種防堵塞型廢水過濾處理裝置，其特征在于，所述濾水箱(1)的外側壁底部開設有排水孔(18)，所述排水孔(18)上外接有排水管(19)，所述排水管(19)上設有定時排水閥(20)。
發明內容
為了解決當這些污染物附著在過濾網上時，容易堵住過濾網上的濾孔，從而降低了污水過濾處理的效率的問題，本申請?zhí)峁┮环N防堵塞型廢水過濾處理裝置。
本申請?zhí)峁┮环N防堵塞型廢水過濾處理裝置，采用如下的技術方案：一種防堵塞型廢水過濾處理裝置，包括濾水箱，所述濾水箱上開設有進水孔，所述濾水箱的內頂壁上設有第一污染物收集組件，所述濾水箱的內底壁上設有漩渦發生器，所述漩渦發生器用于在濾水箱內生成漩渦，所述第一污染物收集組件用于收集被水漩渦帶動旋轉的污染物。
通過采用上述技術方案，漩渦發生器運行時，濾水箱內部的水在漩渦發生器的作用下產生漩渦，此時水中的污染物也在漩渦中旋轉，第一污染物收集組件能夠收集水中的污染物，從而便于對污水的處理，后續不容易發生污染物堵住過濾網上的濾孔的情況。
在一個具體的可實施方案中，所述第一污染物收集組件包括第一限位桿和若干根第一收集桿，所述第一限位桿豎直設置，且所述第一限位桿的一端設置在濾水箱的內頂壁上，若干根所述第一收集桿均勻設置在第一限位桿的外側壁上，所述第一收集桿上設有污染物限位件。
通過采用上述技術方案，第一限位桿上分布有若干根第一收集桿，當濾水箱中的水產生漩渦時，水會帶動污染物經過第一收集桿，此時第一收集桿上的污染物限位件會收集途徑的污染物，從而較少水中懸浮的污染物。
在一個具體的可實施方案中，所述污染物限位件由第一套管和若干根第一倒刺組成，若干根所述第一倒刺均設置在第一套管的外側壁上，若干根所述第一倒刺與第一套管一體成型，所述第一套管套設在第一收集桿上。
通過采用上述技術方案，第一收集桿上套設第一套管，第一套管的外側壁上設有若干根第一倒刺，污染物在水中流動時被第一倒刺鉤住，從而完成對污染物的收集。
在一個具體的可實施方案中，所述濾水箱上開設有維修開口，所述第一套管遠離第一限位桿的一端上固定設有螺帽，所述第一收集桿的外側壁上設有外螺紋，所述第一套管的內側壁上設有內螺紋，所述第一收集桿與第一套管螺紋連接。
通過采用上述技術方案，第一收集桿和第一套管螺紋連接，通過擰動螺帽，將第一套管從第一收集桿上擰下來，便于對第一套管上的污染物進行清潔，從而能夠持續利用。
在一個具體的可實施方案中，所述濾水箱內設有若干組第二污染物收集組件，若干組第二污染物收集組件沿著第一限位桿的周向均勻分布，每組所述第二污染物收集組件對應設置有一個電機，所述電機設于濾水箱的頂部，所述電機的轉動桿穿過濾水箱的頂部且與第二污染物收集組件連接。
通過采用上述技術方案，由于漩渦處于濾水箱的中心處，處于濾水箱內側壁處的污染物無法被第一收集桿收集，因此通過設置第二污染物收集組件，能夠?qū)V水箱內側壁處的污染物進行收集，從而提高對濾水箱內污染物的整體清潔度。
在一個具體的可實施方案中，所述第二污染物收集組件包括第二限位桿和若干根第二收集桿，所述第二限位桿的一端與對應的電機的轉動桿連接，若干根所述第二收集桿均勻設置在第二限位桿的外側壁上，每根第二收集桿上均設置有若干根第二倒刺，若干根所述第二倒刺與第二收集桿一體成型。
通過采用上述技術方案，電機帶動第二限位桿轉動，從而使得第二收集桿主動去收集水中的污染物，從而進一步對濾水箱內的污染物進行清潔。
在一個具體的可實施方案中，所述電機的轉動桿上固定設有定位桿，所述定位桿的側壁上開設有螺紋孔，所述第二限位桿的一端固定設有第二套管，所述第二套管套設在定位桿上，所述第二套管的側壁上開設有通孔，所述通孔內穿設有螺紋桿，所述螺紋桿穿過通孔且穿設進螺紋孔內且與定位桿螺紋連接。
在一個具體的可實施方案中，所述濾水箱的底部設有限位框，所述漩渦發生器設置在限位框的內腔，所述限位框的頂部開口處設有高密度過濾網。
通過采用上述技術方案，限位框和高密度過濾網的設置能夠盡可能防止污染物卡在漩渦發生器內，造成漩渦發生器故障的情況發生。
在一個具體的可實施方案中，所述漩渦發生器設于濾水箱底板的中心處，所述第一限位桿設于漩渦發生器的正上方，所述限位框為正方形限位框，所述第一收集桿的長度等于正方形限位框單邊長度的一半。
通過采用上述技術方案，第一限位桿上的第一收集桿能夠盡可能將濾水箱中漩渦處的污染物收集掉，起到主要清潔的作用。
在一個具體的可實施方案中，所述濾水箱的外側壁底部開設有排水孔，所述排水孔上外接有排水管，所述排水管上設有定時排水閥。
通過采用上述技術方案，當對濾水箱內的污染物收集完后，漩渦發生器停止運行，定時排水閥打開，并通過排水管將濾水箱內的水排出，從而完成對污水的初步過濾。
綜上所述，本申請包括以下至少一種有益技術效果：1.漩渦發生器運行時，濾水箱內部的水在漩渦發生器的作用下產生漩渦，此時水中的污染物也在漩渦中旋轉，第一污染物收集組件能夠收集水中的污染物，從而便于對污水的處理，后續不容易發生污染物堵住過濾網上的濾孔的情況。
2.由于漩渦處于濾水箱的中心處，處于濾水箱內側壁處的污染物無法被第一收集桿收集，因此通過設置第二污染物收集組件，能夠?qū)V水箱內側壁處的污染物進行收集，從而提高對濾水箱內污染物的整體清潔度。
（發明人：鐘梁）
