公布日：2023.04.18
申請日：2023.01.04
分類號：C02F3/12(2023.01)I;B08B1/00(2006.01)I
摘要
本發明提供了一種污水處理MBR膜生物反應器及其污水處理工藝，屬于污水處理技術領域。包括：池體，池體的外側壁一側固定連接有管道，池體安裝有管道的一側安裝有曝氣管；攪動機構；防護機構；拆裝機構；清淤機構；曝氣機構。該發明提出的一種污水處理MBR膜生物反應器，在現有的防護機構上增加了能夠?qū)νǹ走M(jìn)行處理的清淤機構，利用攪動機構轉動時本身具有的磁性以及清淤機構本身具有的磁性，使得清淤機構的磁吸桿對通孔處的淤泥向外抵出，在抵出時，利用攪動機構上設置的刷毛將磁吸桿上的淤泥進行清理，使得通孔處保持流通狀態，防止通孔擁堵導致污水無法進入防護機構內部，使得MBR膜能夠?qū)ξ鬯M(jìn)行處理，提高了污水處理的效率和質量。
權利要求書
1.一種污水處理MBR膜生物反應器，其特征在于，包括：池體（1），所述池體（1）的外側壁一側固定連接有管道（2），所述池體（1）安裝有管道（2）的一側安裝有曝氣管（3），所述池體（1）的頂部固定連接有支撐板（4），所述支撐板（4）上安裝有抽水管（5）；攪動機構（6），所述攪動機構（6）安裝在池體（1）的中部位置，所述攪動機構（6）用于對污水進行攪拌，所述攪動機構（6）包括電機（61）、轉軸（62）、攪動板（63）、連接板（64）、磁吸板（65）和刷毛（66）；所述電機（61）的輸出端與轉軸（62）的頂部固定連接，所述轉軸（62）的外側壁與攪動板（63）的相向端固定連接，所述連接板（64）的頂部中部位置與轉軸（62）的底部固定連接，所述連接板（64）的頂部端部位置與磁吸板（65）的底部固定連接，所述磁吸板（65）的相向端與刷毛（66）的端部固定連接，所述電機（61）的底部與支撐板（4）的頂部中部位置固定連接，所述轉軸（62）的外側壁頂部與支撐板（4）的中部位置轉動連接；防護機構（7），所述防護機構（7）安裝在支撐板（4）的底部，所述防護機構（7）的側壁與攪動機構（6）的外側壁相貼合，所述防護機構（7）包括防護環（71）、存水室（72）、梳齒（73）、防護板（74）、MBR膜（75）和進水口（76）；所述防護環（71）的頂部與存水室（72）的底部固定連接，所述存水室（72）的外側壁與梳齒（73）的相向端固定連接，所述防護板（74）的底部與防護環（71）的頂部固定連接，所述防護板（74）的端部與存水室（72）的兩側固定連接，所述MBR膜（75）的底部與防護環（71）的頂部相貼合，所述MBR膜（75）的兩側與防護板（74）的相向側相貼合，所述進水口（76）開設在存水室（72）靠近MBR膜（75）的一側，所述刷毛（66）的端部與防護板（74）的外側壁及內側壁相貼合，位于防護板（74）內側的磁吸板（65）的側壁與攪動板（63）遠離轉軸（62）的一端固定連接，所述連接板（64）的頂部與防護環（71）的底部相貼合且相互滑動，所述梳齒（73）的間距與刷毛（66）的間距相同，所述存水室（72）的頂部與支撐板（4）的底部固定連接，所述抽水管（5）插入存水室（72）的內部，所述防護板（74）上開設有多個通孔；拆裝機構（8），所述拆裝機構（8）安裝在防護機構（7）的頂部，用于對防護機構（7）的頂部進行密封；清淤機構（9），所述清淤機構（9）安裝在防護機構（7）的側壁內，用于對防護機構（7）進行清淤操作，所述清淤機構（9）包括磁吸桿（91）、滑架（92）和復位彈簧（93）；所述磁吸桿（91）的一端與滑架（92）的一側中部位置固定連接，所述滑架（92）靠近磁吸桿（91）的一端與復位彈簧（93）的一端固定連接，所述復位彈簧（93）套設在磁吸桿（91）的外側壁上，所述磁吸桿（91）位于通孔的中部位置，所述滑架（92）的外側壁與通孔的內側壁滑動連接且相互貼合，所述復位彈簧（93）遠離滑架（92）的一端與通孔的內側壁固定連接，所述磁吸桿（91）的磁性與磁吸板（65）的磁性相反相互吸引；曝氣機構（10），所述曝氣機構（10）安裝在攪動機構（6）的底部中部位置，用于對池體（1）內部的污水進行充分曝氣操作。
2.根據權利要求1所述的一種污水處理MBR膜生物反應器，其特征在于，所述拆裝機構（8）包括密封板（81）、把手（82）、磁吸環（83）和磁吸槽（84）；所述密封板（81）的頂部與把手（82）的底部固定連接，所述磁吸環（83）的頂部與密封板（81）的底部固定連接，所述磁吸環（83）的外側壁與磁吸槽（84）的內側壁相貼合且相互吸合。
3.根據權利要求1所述的一種污水處理MBR膜生物反應器，其特征在于，所述曝氣機構（10）包括轉動管（101）、連接管（102）和曝氣孔（103）；所述轉動管（101）的外側壁與連接管（102）的端部固定連接，所述曝氣孔（103）開設在連接管（102）的外側壁及端部上，所述轉動管（101）的底部與曝氣管（3）的頂部轉動連接，所述轉動管（101）的頂部與轉軸（62）的底部固定連接。
4.根據權利要求2所述的一種污水處理MBR膜生物反應器，其特征在于，所述密封板（81）的底部與防護板（74）的頂部相貼合，所述磁吸槽（84）開設在防護板（74）的頂部。
5.一種采用權利要求1-4任一項所述的污水處理MBR膜生物反應器的污水處理工藝，其特征在于，包括如下步驟：使用時，首先向池體（1）內加入主量的污水；然后通過曝氣管（3）向曝氣機構（10）內輸入空氣或氧氣；啟動攪動機構（6），通過攪動機構（6）的工作對池體（1）內的污水進行攪動；并且攪動機構（6）還會對防護機構（7）的外表面進行清理；在清理的同時，攪動機構（6）在磁力的作用下驅動清淤機構（9）進行工作，使得清淤機構（9）將防護機構（7）上的通孔進行清淤操作；在清淤的同時攪動機構（6）上的刷毛（66）將會對清淤機構（9）進行清理；并且攪動機構（6）在工作時還會帶動曝氣機構（10）進行工作，使得曝氣機構（10）對池體（1）內污水進行充分曝氣；與此同時通過外界抽取設備的抽水管（5）抽取處理后的清水。
發明內容
為了彌補以上不足，本發明提供了一種污水處理MBR膜生物反應器及其污水處理工藝，旨在改善保護裝置擁堵導致反應器處理污水的效率下降的問題。
本發明是這樣實現的：
本發明提供一種污水處理MBR膜生物反應器，包括：

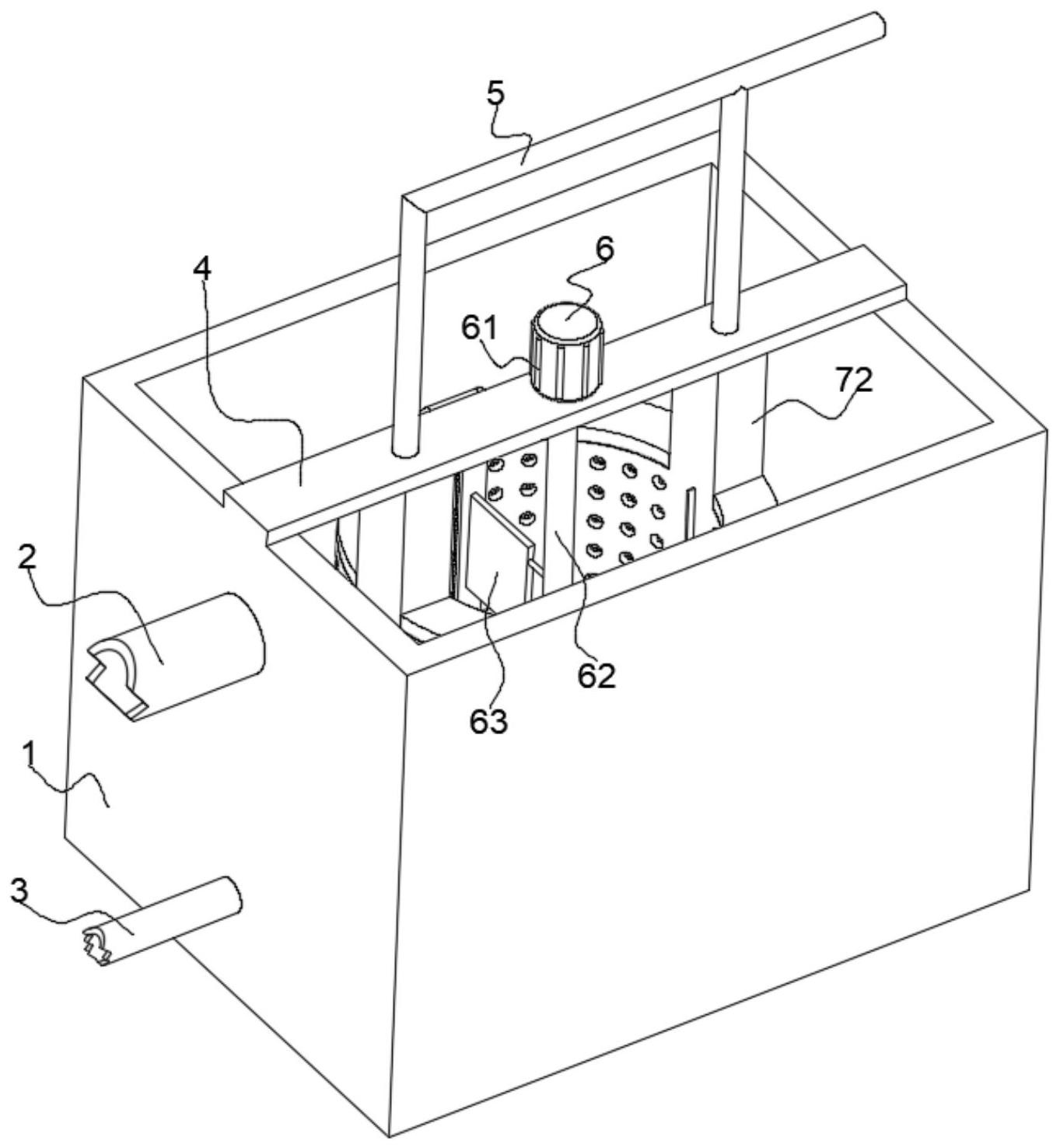

池體，池體的外側壁一側固定連接有管道，池體安裝有管道的一側安裝有曝氣管，池體的頂部固定連接有支撐板，支撐板上安裝有抽水管；
攪動機構，攪動機構安裝在池體的中部位置，攪動機構用于對污水進行攪拌，攪動機構包括電機、轉軸、攪動板、連接板、磁吸板和刷毛；電機的輸出端與轉軸的頂部固定連接，轉軸的外側壁與攪動板的相向端固定連接，連接板的頂部中部位置與轉軸的底部固定連接，連接板的頂部端部位置與磁吸板的底部固定連接，磁吸板的相向端與刷毛的端部固定連接；
防護機構，防護機構安裝在支撐板的底部，防護機構的側壁與攪動機構的外側壁相貼合；
拆裝機構，拆裝機構安裝在防護機構的頂部，用于對防護機構的頂部進行密封；
清淤機構，清淤機構安裝在防護機構的側壁內，用于對防護機構進行清淤操作，清淤機構包括磁吸桿、滑架和復位彈簧；磁吸桿的一端與滑架的一側中部位置固定連接，滑架靠近磁吸桿的一端與復位彈簧的一端固定連接，復位彈簧套設在磁吸桿的外側壁上；
曝氣機構，曝氣機構安裝在攪動機構的底部中部位置，用于對池體內部的污水進行充分曝氣操作。
通過采用上述技術方案，在現有的防護機構上增加了能夠?qū)νǹ走M(jìn)行處理的清淤機構，利用攪動機構轉動時本身具有的磁性以及清淤機構本身具有的磁性，使得清淤機構的磁吸桿對通孔處的淤泥向外抵出，在抵出時，利用攪動機構上設置的刷毛將磁吸桿上的淤泥進行清理，使得通孔處保持流通狀態，防止通孔擁堵導致污水無法進入防護機構內部，使得MBR膜能夠?qū)ξ鬯M(jìn)行處理，提高了污水處理的效率和質量，利用攪動機構的工作對污水進行攪動使得污水能夠處于流動狀態，從而使得污水能夠進入到MBR膜所在部位，被MBR膜處理，并且攪動機構還能夠帶動曝氣機構進行轉動，使得曝氣機構能夠?qū)⒖諝饣蜓鯕馀c污水進行充分接觸，提高了曝氣效率和質量。
優選的，防護機構包括防護環、存水室、梳齒、防護板、MBR膜和進水口；防護環的頂部與存水室的底部固定連接，存水室的外側壁與梳齒的相向端固定連接，防護板的底部與防護環的頂部固定連接，防護板的端部與存水室的兩側固定連接，MBR膜的底部與防護環的頂部相貼合，MBR膜的兩側與防護板的相向側相貼合，進水口開設在存水室靠近MBR膜的一側。
優選的，拆裝機構包括密封板、把手、磁吸環和磁吸槽；密封板的頂部與把手的底部固定連接，磁吸環的頂部與密封板的底部固定連接，磁吸環的外側壁與磁吸槽的內側壁相貼合且相互吸合。
優選的，曝氣機構包括轉動管、連接管和曝氣孔；轉動管的外側壁與連接管的端部固定連接，曝氣孔開設在連接管的外側壁及端部上，轉動管的底部與曝氣管的頂部轉動連接，轉動管的頂部與轉軸的底部固定連接。
優選的，密封板的底部與防護板的頂部相貼合，磁吸槽開設在防護板的頂部，刷毛的端部與防護板的外側壁及內側壁相貼合，位于防護板內側的磁吸板的側壁與攪動板遠離轉軸的一端固定連接，連接板的頂部與防護環的底部相貼合且相互滑動，梳齒的間距與刷毛的間距相同。
優選的，電機的底部與支撐板的頂部中部位置固定連接，轉軸的外側壁頂部與支撐板的中部位置轉動連接，存水室的頂部與支撐板的底部固定連接，抽水管插入存水室的內部。
優選的，防護板上開設有多個通孔，磁吸桿位于通孔的中部位置，滑架的外側壁與通孔的內側壁滑動連接且相互貼合，復位彈簧遠離滑架的一端與通孔的內側壁固定連接，磁吸桿的磁性與磁吸板的磁性相反相互吸引。
一種采用污水處理MBR膜生物反應器的污水處理工藝，包括如下步驟：
使用時，首先向池體內加入主量的污水；
然后通過曝氣管向曝氣機構內輸入空氣或氧氣；
啟動攪動機構，通過攪動機構的工作對池體內的污水進行攪動；
并且攪動機構還會對防護機構的外表面進行清理；
在清理的同時，攪動機構在磁力的作用下驅動清淤機構進行工作，使得清淤機構將防護機構上的通孔進行清淤操作；
在清淤的同時攪動機構上的刷毛將會對清淤機構進行清理；
并且攪動機構在工作時還會帶動曝氣機構進行工作，使得曝氣機構對池體內污水進行充分曝氣；
與此同時通過外界抽取設備的抽水管抽取處理后的清水。
本發明的有益效果是：
本發明提出的一種污水處理MBR膜生物反應器，在現有的防護機構上增加了能夠?qū)νǹ走M(jìn)行處理的清淤機構，利用攪動機構轉動時本身具有的磁性以及清淤機構本身具有的磁性，使得清淤機構的磁吸桿對通孔處的淤泥向外抵出，在抵出時，利用攪動機構上設置的刷毛將磁吸桿上的淤泥進行清理，使得通孔處保持流通狀態，防止通孔擁堵導致污水無法進入防護機構內部，使得MBR膜能夠?qū)ξ鬯M(jìn)行處理，提高了污水處理的效率和質量。
本發明提出的一種污水處理MBR膜生物反應器，利用攪動機構的工作對污水進行攪動使得污水能夠處于流動狀態，從而使得污水能夠進入到MBR膜所在部位，被MBR膜處理，并且攪動機構還能夠帶動曝氣機構進行轉動，使得曝氣機構能夠?qū)⒖諝饣蜓鯕馀c污水進行充分接觸，提高了曝氣效率和質量。
（發明人：王波）
