公布日：2023.05.16

申請日：2022.11.28

分類號：C02F9/00(2023.01)I;C02F1/50(2023.01)N;C02F1/78(2023.01)N

摘要

本發明公開了醫療廢水預處理設備，包括消毒倉，所述消毒倉的兩側設置有氣泵，兩組所述氣泵輸入端和輸出端分別設置有第一回收管和第二回收管，所述消毒倉內部底部的中間位置處設置有進氣管，所述進氣管的頂部設置有旋轉接頭，所述旋轉接頭的頂部設置有曝氣管。本發明通過在過濾倉的內部設置有兩組過濾芯，可以對廢水中較大的物質和顆粒進行過濾，兩組過濾芯可以起到對廢水過濾的效果，同時在伺服電機通過螺紋桿的配合，帶動清潔組件進行上下移動，帶動清潔刷在過濾芯的外側進行滑動，對過濾芯的表面進行擦拭，同時齒輪與齒條嚙合，發生自轉通過蝸桿帶動蝸輪旋轉，使得清潔刷自轉的同時上下移動，對過濾芯擦拭的更加的全面，過濾速率快。

權利要求書

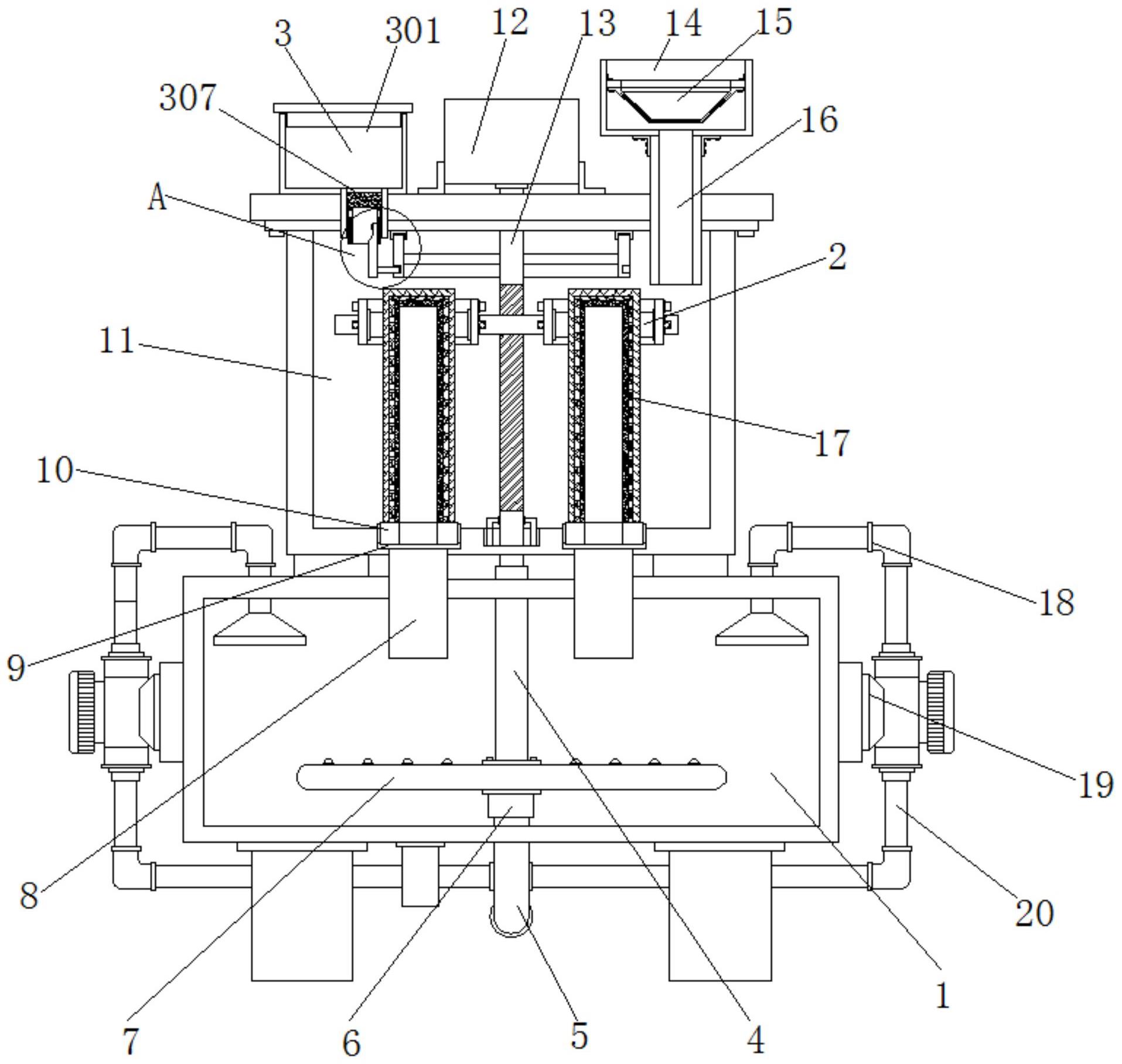

1.醫療廢水預處理設備，包括消毒倉(1)，其特征在于：所述消毒倉(1)的兩側設置有氣泵(19)，兩組所述氣泵(19)輸入端和輸出端分別設置有第一回收管(18)和第二回收管(20)，所述消毒倉(1)內部底部的中間位置處設置有進氣管(5)，所述進氣管(5)的頂部設置有旋轉接頭(6)，所述旋轉接頭(6)的頂部設置有曝氣管(7)，所述曝氣管(7)頂部的中間位置處設置有傳動軸(4)，所述消毒倉(1)頂部的兩側設置有過濾倉(11)，所述過濾倉(11)底部的兩側設置有連通管(8)，所述過濾倉(11)內部底部的兩側開設有安裝凹槽(9)，所述安裝凹槽(9)的內部套設有安裝環(10)，兩組所述安裝環(10)的頂部設置有過濾芯(17)，所述過濾倉(11)頂部的中間位置處滑動設置有環形滑軌(22)，所述環形滑軌(22)內部的兩側設置有環形框(23)，所述環形滑軌(22)的外側開設有波浪形凹槽(24)，所述環形框(23)與螺紋桿(13)固定連接，所述過濾倉(11)頂部的中間位置處設置有伺服電機(12)，所述伺服電機(12)的輸出端設置有螺紋桿(13)，所述過濾倉(11)頂部的一側設置有定量加料組件(3)，所述過濾倉(11)頂部的另一側設置有進水管(16)，所述進水管(16)的頂部設置有進水框(14)，所述進水框(14)的內側設置有過濾網(15)，所述過濾倉(11)兩側的背面一端設置有齒條(21)，所述螺紋桿(13)的外側螺紋連接有清潔組件(2)，所述螺紋桿(13)的底部延伸至過濾倉(11)的內部與傳動軸(4)的頂部相互連接。

2.根據權利要求1所述的醫療廢水預處理設備，其特征在于：所述清潔組件(2)包括安裝板(201)、螺紋孔(202)、清潔刷(203)、轉動環(204)、蝸輪(205)、蝸桿(206)、固定塊(207)和齒輪(208)，所述安裝板(201)位于螺紋桿(13)的外側，所述安裝板(201)內部的兩側軸承連接有轉動環(204)，所述轉動環(204)的內側設置有清潔刷(203)，所述轉動環(204)外側的頂部設置有蝸輪(205)，所述安裝板(201)內部的中間位置處開設有螺紋孔(202)，所述安裝板(201)頂部背面一端設置有固定塊(207)，所述固定塊(207)的內部轉動設置有蝸桿(206)，兩組所述蝸桿(206)的兩側設置有齒輪(208)。

3.根據權利要求1所述的醫療廢水預處理設備，其特征在于：所述定量加料組件(3)包括儲液倉(301)、外套管(302)、驅動桿(303)、支撐桿(304)、內套管(305)、進液口(306)和活塞(307)，所述儲液倉(301)位于過濾倉(11)頂部的一側，所述儲液倉(301)底部的一側設置有外套管(302)，所述外套管(302)內部滑動設置有活塞(307)，所述活塞(307)的底部設置有內套管(305)，所述內套管(305)兩側的頂部開設有進液口(306)，所述內套管(305)內部一側的底部設置有支撐桿(304)，所述支撐桿(304)一側的底部設置有驅動桿(303)。

4.根據權利要求3所述的醫療廢水預處理設備，其特征在于：所述驅動桿(303)位于內套管(305)的下方，所述驅動桿(303)的一側延伸至波浪形凹槽(24)的內部并滑動適配。

5.根據權利要求3所述的醫療廢水預處理設備，其特征在于：所述內套管(305)的底部延伸至過濾倉(11)的內部，所述內套管(305)與外套管(302)之間滑動適配。

6.根據權利要求1所述的醫療廢水預處理設備，其特征在于：所述消毒倉(1)頂部的兩側設置有收集罩，所述第一回收管(18)的一側延伸至消毒倉(1)的內部與收集罩的頂部連接。

7.根據權利要求1所述的醫療廢水預處理設備，其特征在于：所述安裝環(10)的外側設置有橡膠圈，且橡膠圈的外側設置有多組環形凸起，所述連通管(8)的頂部延伸至安裝凹槽(9)的內部。

8.根據權利要求2所述的醫療廢水預處理設備，其特征在于：所述齒輪(208)位于齒條(21)的正前方，所述齒輪(208)與齒條(21)相互嚙合，所述蝸桿(206)與蝸輪(205)之間相互嚙合，所述過濾芯(17)位于轉動環(204)的內部。

9.根據權利要求1所述的醫療廢水預處理設備，其特征在于：所述曝氣管(7)的頂部設置有多組氣體噴嘴。

10.根據權利要求1所述的醫療廢水預處理設備，其特征在于：所述進氣管(5)的頂部延伸至消毒倉(1)的內部，所述第二回收管(20)的另一端與進氣管(5)的兩側相互連接。

發明內容

本發明的目的在于提供醫療廢水預處理設備，以解決上述背景技術中提出的相關問題。

為實現上述目的，本發明提供如下技術方案：醫療廢水預處理設備，包括消毒倉，所述消毒倉的兩側設置有氣泵，兩組所述氣泵輸入端和輸出端分別設置有第一回收管和第二回收管，所述消毒倉內部底部的中間位置處設置有進氣管，所述進氣管的頂部設置有旋轉接頭，所述旋轉接頭的頂部設置有曝氣管，所述曝氣管頂部的中間位置處設置有傳動軸，所述消毒倉頂部的兩側設置有過濾倉，所述過濾倉底部的兩側設置有連通管，所述過濾倉內部底部的兩側開設有安裝凹槽，所述安裝凹槽的內部套設有安裝環，兩組所述安裝環的頂部設置有過濾芯，所述過濾倉頂部的中間位置處滑動設置有環形滑軌，所述環形滑軌內部的兩側設置有環形框，所述環形滑軌的外側開設有波浪形凹槽，所述環形框與螺紋桿固定連接，所述過濾倉頂部的中間位置處設置有伺服電機，所述伺服電機的輸出端設置有螺紋桿，所述過濾倉頂部的一側設置有定量加料組件，所述過濾倉頂部的另一側設置有進水管，所述進水管的頂部設置有進水框，所述進水框的內側設置有過濾網，所述過濾倉兩側的背面一端設置有齒條，所述螺紋桿的外側螺紋連接有清潔組件，所述螺紋桿的底部延伸至過濾倉的內部與傳動軸的頂部相互連接。

優選的，所述清潔組件包括安裝板、螺紋孔、清潔刷、轉動環、蝸輪、蝸桿、固定塊和齒輪，所述安裝板位于螺紋桿的外側，所述安裝板內部的兩側軸承連接有轉動環，所述轉動環的內側設置有清潔刷，所述轉動環外側的頂部設置有蝸輪，所述安裝板內部的中間位置處開設有螺紋孔，所述安裝板頂部背面一端設置有固定塊，所述固定塊的內部轉動設置有蝸桿，兩組所述蝸桿的兩側設置有齒輪。

優選的，所述定量加料組件包括儲液倉、外套管、驅動桿、支撐桿、內套管、進液口和活塞，所述儲液倉位于過濾倉頂部的一側，所述儲液倉底部的一側設置有外套管，所述外套管內部滑動設置有活塞，所述活塞的底部設置有內套管，所述內套管兩側的頂部開設有進液口，所述內套管內部一側的底部設置有支撐桿，所述支撐桿一側的底部設置有驅動桿。

優選的，所述驅動桿位于內套管的下方，所述驅動桿的一側延伸至波浪形凹槽的內部并滑動適配。

優選的，所述內套管的底部延伸至過濾倉的內部，所述內套管與外套管之間滑動適配。

優選的，所述消毒倉頂部的兩側設置有收集罩，所述第一回收管的一側延伸至消毒倉的內部與收集罩的頂部連接。

優選的，所述安裝環的外側設置有橡膠圈，且橡膠圈的外側設置有多組環形凸起，所述連通管的頂部延伸至安裝凹槽的內部。

優選的，所述齒輪位于齒條的正前方，所述齒輪與齒條相互嚙合，所述蝸桿與蝸輪之間相互嚙合，所述過濾芯位于轉動環的內部。

優選的，所述曝氣管的頂部設置有多組氣體噴嘴。

優選的，所述進氣管的頂部延伸至消毒倉的內部，所述第二回收管的另一端與進氣管的兩側相互連接。

與現有技術相比，本發明提供了醫療廢水預處理設備，具備以下有益效果：

1、本發明通過在過濾倉的內部設置有兩組過濾芯，可以對廢水中較大的物質和顆粒進行過濾，兩組過濾芯可以起到對廢水過濾的效果，同時在伺服電機通過螺紋桿的配合，帶動清潔組件進行上下移動，帶動清潔刷在過濾芯的外側進行滑動，對過濾芯的表面進行擦拭，同時齒輪與齒條嚙合，發生自轉通過蝸桿帶動蝸輪旋轉，使得清潔刷自轉的同時上下移動，對過濾芯擦拭的更加的全面，過濾速率快。

2、本發明利用螺紋桿的旋轉通過兩組環形框和環形滑軌在過濾倉的內部旋轉，環形滑軌帶動波浪形凹槽進行旋轉，波浪形凹槽與驅動桿之間發生相對的滑動，使得驅動桿一上一下的移動，通過支撐桿帶動內套管在外套管的內部一上一下的移動，使得進液口移動至儲液倉的內部，使得內部的消毒劑從內套管的內部進入至過濾倉的內部進行消毒，可以均勻的進行添加，同時減少消毒劑的浪費。

3、本發明通過在消毒倉的內部設置有曝氣管，進氣管與外接氣體管進行連接，使得進氣管對曝氣管的內部輸送至臭氧，曝氣管內部可以通過多組氣體噴嘴將氣體輸送至過濾倉的內部，同時傳動軸帶動曝氣管進行旋轉，使得曝氣管打動噴嘴進行旋轉，提高氣泡與水進行充分的接觸，可以對消毒的水進行再次消毒。

（發明人：談長穩;談滿君）
