公布日：2023.04.18

申請日：2022.12.27

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F101/30(2006.01)N

摘要

本發明公開了一種自動加藥一體化污水處理裝置及污水處理方法，涉及污水處理技術領域，包括污水處理罐，所述污水處理罐具有進水口和出水口，并且污水處理罐上依次設置有過濾處理室、藥劑處理室和光催化處理室；所述藥劑處理室上設置有加藥組件，加藥組件包括藥劑倉、活塞和驅動件，所述藥劑倉固定設置在藥劑處理室。本發明設計新穎，操作簡單，通過過濾處理室、藥劑處理室和光催化處理室的設置，過濾處理室用于對污水進行過濾處理，過濾污水中的大顆粒雜質；藥劑處理室用于對污水進行化學反應處理，去除污水中的有害物質；光催化處理室用于對污水進行光催化處理，分解污水中的有機物。

權利要求書

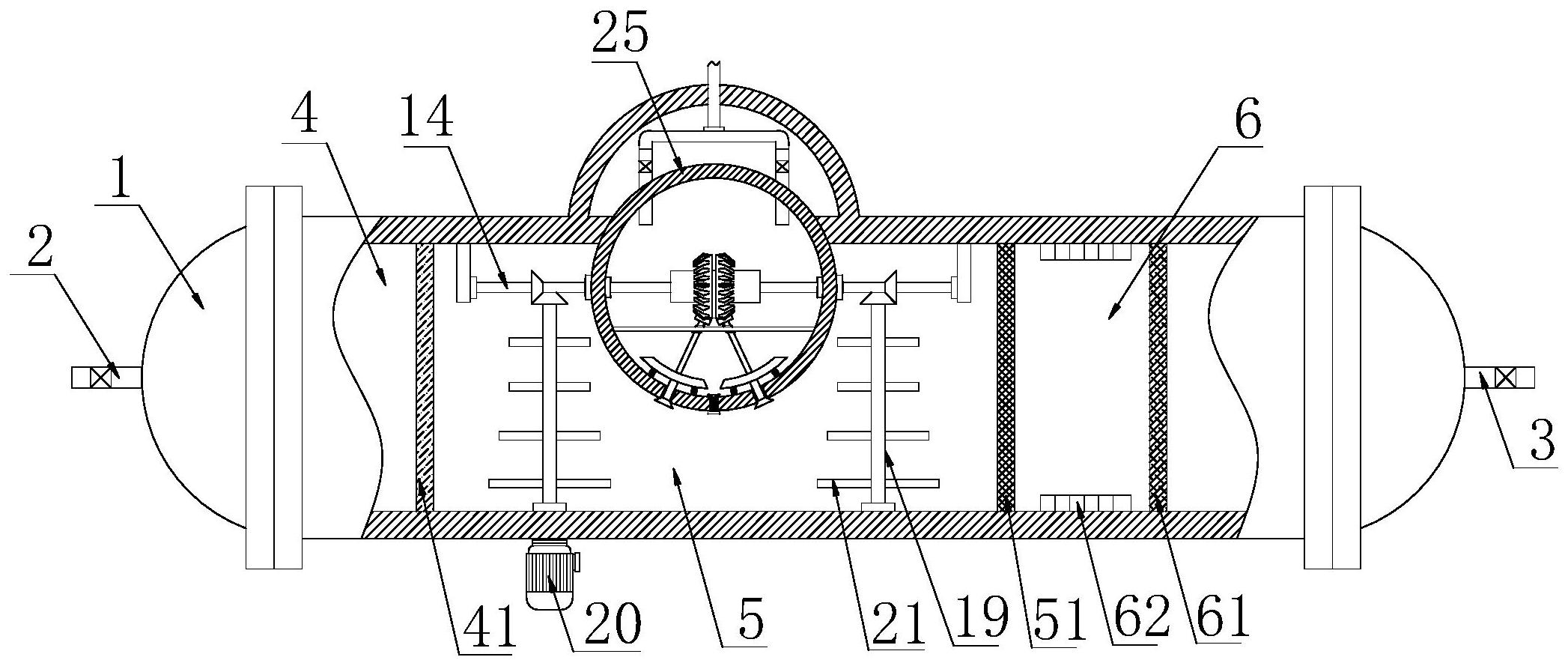

1.一種自動加藥一體化污水處理裝置，包括污水處理罐(1)，其特征在于，所述污水處理罐(1)具有進水口(2)和出水口(3)，并且污水處理罐(1)上依次設置有過濾處理室(4)、藥劑處理室(5)和光催化處理室(6)；所述藥劑處理室(5)上設置有加藥組件(25)，加藥組件(25)包括藥劑倉(7)、活塞(8)和驅動件，所述藥劑倉(7)固定設置在藥劑處理室(5)，藥劑倉(7)上開設有出藥孔(9)，所述活塞(8)活動安裝在藥劑倉(7)上，所述驅動件設置在藥劑倉(7)的內部，并且驅動件用于驅動活塞(8)打開或封堵出藥孔(9)。

2.根據權利要求1所述的一種自動加藥一體化污水處理裝置，其特征在于，所述加藥組件(25)還包括兩個分管(10)和總管(11)，兩個分管(10)均固定連通的安裝在藥劑倉(7)上，總管(11)固定安裝在污水處理罐(1)上，并且總管(11)與分管(10)連通設置。

3.根據權利要求2所述的一種自動加藥一體化污水處理裝置，其特征在于，所述藥劑倉(7)的內部活動安裝有移動板(12)，移動板(12)上固定安裝有隨動桿(13)，隨動桿(13)的一端貫穿出藥孔(9)，并且活塞(8)固定安裝在隨動桿(13)的該端；驅動件用于驅動移動板(12)在藥劑倉(7)內移動。

4.根據權利要求3所述的一種自動加藥一體化污水處理裝置，其特征在于，所述驅動件包括轉軸(14)，所述藥劑倉(7)內部固定設置有支撐桿(26)，所述支撐桿(26)上活動安裝有連接桿(15)，連接桿(15)的底端與移動板(12)固定連接；所述轉軸(14)水平布置并轉動安裝在藥劑倉(7)上，轉軸(14)上固定套設有圓臺形柱(16)，所述圓臺形柱(16)的側部周向陣列設置有多個齒部(17)，并且任意相鄰兩個齒部(17)之間形成間隙，所述連接桿(15)的頂端固定安裝有頂塊(18)，頂塊(18)與圓臺形柱(16)的側部相抵壓，并且頂塊(18)位于間隙內。

5.根據權利要求4所述的一種自動加藥一體化污水處理裝置，其特征在于，所述加藥組件(25)還包括驅動軸(19)和驅動電機(20)，驅動軸(19)轉動安裝在污水處理罐(1)的內部，并且驅動軸(19)與轉軸(14)傳動連接，驅動軸(19)上固定安裝有多個攪拌桿(21)；所述驅動電機(20)固定安裝在污水處理罐(1)的外部，并且驅動電機(20)的輸出軸與驅動軸(19)固定連接。

6.根據權利要求5所述的一種自動加藥一體化污水處理裝置，其特征在于，所述頂塊(18)與圓臺形柱(16)相抵壓的位置圓滑曲線過渡設置；所述轉軸(14)上固定套設有安裝套(22)，圓臺形柱(16)固定套設在安裝套(22)上。

7.根據權利要求6所述的一種自動加藥一體化污水處理裝置，其特征在于，所述藥劑倉(7)的內壁固定安裝有復位彈簧(23)，并且復位彈簧(23)遠離藥劑倉(7)內壁的一端與移動板(12)固定連接。

8.根據權利要求7所述的一種自動加藥一體化污水處理裝置，其特征在于，所述藥劑倉(7)的底部開設有清潔孔，并且清潔孔內設置有用于將清潔孔封堵的塞柱(24)。

9.根據權利要求8所述的一種自動加藥一體化污水處理裝置，其特征在于，所述過濾處理室(4)包括過濾網(41)，過濾網(41)設置在污水處理罐(1)的內部，并且過濾網(41)靠近進水口(2)；所述藥劑處理室(5)包括第一光催化板(51)，第一光催化板(51)設置在污水處理罐(1)的內部，并且加藥組件(25)位于過濾網(41)和第一光催化板(51)之間；所述光催化處理室(6)包括第二光催化板(61)，第二光催化板(61)設置在污水處理罐(1)的內部，所述第一光催化板(51)位于過濾網(41)和第二光催化板(61)之間；所述污水處理罐(1)的內部設置有紫外線燈管(62)，并且紫外線燈管(62)位于第一光催化板(51)和第二光催化板(61)之間。

10.一種應用權利要求9所述的裝置的污水處理方法，其特征在于，包括如下步驟：步驟一：通過污水處理罐(1)上的進水口(2)將污水排進過濾處理室(4)內，過濾處理室(4)對污水進行過濾處理；步驟二：將經由過濾處理室(4)處理后的污水排進藥劑處理室(5)，然后通過藥劑倉(7)和活塞(8)的配合向藥劑處理室(5)內間隙性的加入一定量的藥劑，使得藥劑與污水混合均勻，接著在驅動軸(19)和多個攪拌桿(21)的攪拌作用下，進一步的提高藥劑與污水混合均勻性；步驟三：將經由藥劑處理室(5)處理后的污水排進光催化處理室(6)，通過第一光催化板(51)和第二光催化板(61)以及紫外線燈管(62)可以使污水中的有機物分解；步驟四：將經由光催化處理室(6)處理后的污水通過污水處理罐(1)上的出水口(3)排出。

發明內容

本發明的目的在于提供一種自動加藥一體化污水處理裝置及污水處理方法。

本發明所解決的技術問題為：現有的污水處理裝置在使用時，通過設置第一過濾室、第二過濾室和第一光催化板等，對污水中的有害物質進行過濾、吸收，最終達到排放的標準，但是在污水處理領域，經常需要添加一些藥劑進行預處理，在上述裝置中加入藥劑后，可以通過攪拌組件對污水進行攪拌以便提高污水和藥劑的混合效果，但是目前的加藥方式一般是直降將藥劑投放到污水中，然后再利用攪拌組件對污水和藥劑進行混合攪拌，這樣操作，無法實現藥劑量添加的準確性，添加過多造成浪費，添加過少處理效果較差。

本發明的目的可以通過以下技術方案實現：

一種自動加藥一體化污水處理裝置，包括污水處理罐，所述污水處理罐具有進水口和出水口，并且污水處理罐上依次設置有過濾處理室、藥劑處理室和光催化處理室；

所述藥劑處理室上設置有加藥組件，加藥組件包括藥劑倉、活塞和驅動件，所述藥劑倉固定設置在藥劑處理室，藥劑倉上開設有出藥孔，所述活塞活動安裝在藥劑倉上，所述驅動件設置在藥劑倉的內部，并且驅動件用于驅動活塞打開或封堵出藥孔。

作為本發明進一步的方案：所述加藥組件還包括兩個分管和總管，兩個分管均固定連通的安裝在藥劑倉上，總管固定安裝在污水處理罐上，并且總管與分管連通設置。

作為本發明進一步的方案：所述藥劑倉的內部活動安裝有移動板，移動板上固定安裝有隨動桿，隨動桿的一端貫穿出藥孔，并且活塞固定安裝在隨動桿的該端；驅動件用于驅動移動板在藥劑倉內移動。

作為本發明進一步的方案：所述驅動件包括轉軸，所述藥劑倉內部固定設置有支撐桿，所述支撐桿上活動安裝有連接桿，連接桿的底端與移動板固定連接；所述轉軸水平布置并轉動安裝在藥劑倉上，轉軸上固定套設有圓臺形柱，所述圓臺形柱的側部周向陣列設置有多個齒部，并且任意相鄰兩個齒部之間形成間隙，所述連接桿的頂端固定安裝有頂塊，頂塊與圓臺形柱的側部相抵壓，并且頂塊位于間隙內。

作為本發明進一步的方案：所述加藥組件還包括驅動軸和驅動電機，驅動軸轉動安裝在污水處理罐的內部，并且驅動軸與轉軸傳動連接，驅動軸上固定安裝有多個攪拌桿；所述驅動電機固定安裝在污水處理罐的外部，并且驅動電機的輸出軸與驅動軸固定連接。

作為本發明進一步的方案：所述頂塊與圓臺形柱相抵壓的位置圓滑曲線過渡設置；所述轉軸上固定套設有安裝套，圓臺形柱固定套設在安裝套上。

作為本發明進一步的方案：所述藥劑倉的內壁固定安裝有復位彈簧，并且復位彈簧遠離藥劑倉內壁的一端與移動板固定連接。

作為本發明進一步的方案：所述藥劑倉的底部開設有清潔孔，并且清潔孔內設置有用于將清潔孔封堵的塞柱。

作為本發明進一步的方案：所述過濾處理室包括過濾網，過濾網設置在污水處理罐的內部，并且過濾網靠近進水口；所述藥劑處理室包括第一光催化板，第一光催化板設置在污水處理罐的內部，并且加藥組件位于過濾網和第一光催化板之間；所述光催化處理室包括第二光催化板，第二光催化板設置在污水處理罐的內部，所述第一光催化板位于過濾網和第二光催化板之間；所述污水處理罐的內部設置有紫外線燈管，并且紫外線燈管位于第一光催化板和第二光催化板之間。

一種自動加藥一體化污水處理裝置的處理方法，包括如下步驟：

步驟一：通過污水處理罐上的進水口將污水排進過濾處理室內，過濾處理室對污水進行過濾處理；

步驟二：將經由過濾處理室處理后的污水排進藥劑處理室，然后通過藥劑倉和活塞的配合向藥劑處理室內間隙性的加入一定量的藥劑，使得藥劑與污水混合均勻，接著在驅動軸和多個攪拌桿的攪拌作用下，進一步的提高藥劑與污水混合均勻性；

步驟三：將經由藥劑處理室處理后的污水排進光催化處理室，通過第一光催化板和第二光催化板以及紫外線燈管可以使污水中的有機物分解；

步驟四：將經由光催化處理室處理后的污水通過污水處理罐上的出水口排出。

與現有技術相比，本發明的有益效果為：

1、通過過濾處理室、藥劑處理室和光催化處理室的設置，過濾處理室用于對污水進行過濾處理，過濾污水中的大顆粒雜質；藥劑處理室用于對污水進行化學反應處理，去除污水中的有害物質；光催化處理室用于對污水進行光催化處理，分解污水中的有機物；

2、通過加藥組件中轉軸和活塞的設置，加藥組件用于向藥劑處理室內間隙性的加入一定量的藥劑，通過控制轉軸的轉速即可控制送藥量，使得藥劑加入藥劑處理室內可以與污水進行均勻混合，提高反應的效果；

3、通過加藥組件中驅動軸和多個攪拌桿的設置，驅動軸的轉動以及多個攪拌桿的轉動可以對藥劑處理室內的污水和藥劑進行攪拌，使二者可以更進一步的進行混合，進一步的提高了對污水的處理效果。

（發明人：沈守權;陳志朋;李凱波;余忠偉;汪陽;時笑笑）
