公布日：2023.04.25

申請日：2022.12.31

分類號：B09C1/08(2006.01)I;B01D21/02(2006.01)I;B01D36/04(2006.01)I;C02F11/121(2019.01)I;C02F11/13(2019.01)I;C02F1/52(2023.01)I

摘要

本發明涉及一種污染土壤修復及污水凈化復合處理系統。包括打設在污染土壤內且側壁帶有多個輸注孔的輸注管，在輸注管周圍的區域內打設有多個排水板，在排水板布置區域的外側打設有多個集水井，還包括鋪設在排水板布置區域上的地膜，輸注管的上端由地膜中部的開口穿出并且密封固定，在集水井內設有泥漿提升泵，還包括抽水水泵，抽水水泵的入口通過管路連接至地膜上的抽取口，還包括修復藥液箱及藥液注入泵、水源箱及水源注入泵，藥液注入泵的出口連接至輸注管頂端的第一注入口，水源注入泵的出口連接至輸注管頂端的第二注入口；還包括沉淀池裝置、污泥干化裝置和污水處理裝置。本發明結構設計合理，提升污染土壤修復效果，減少水源消耗。

權利要求書

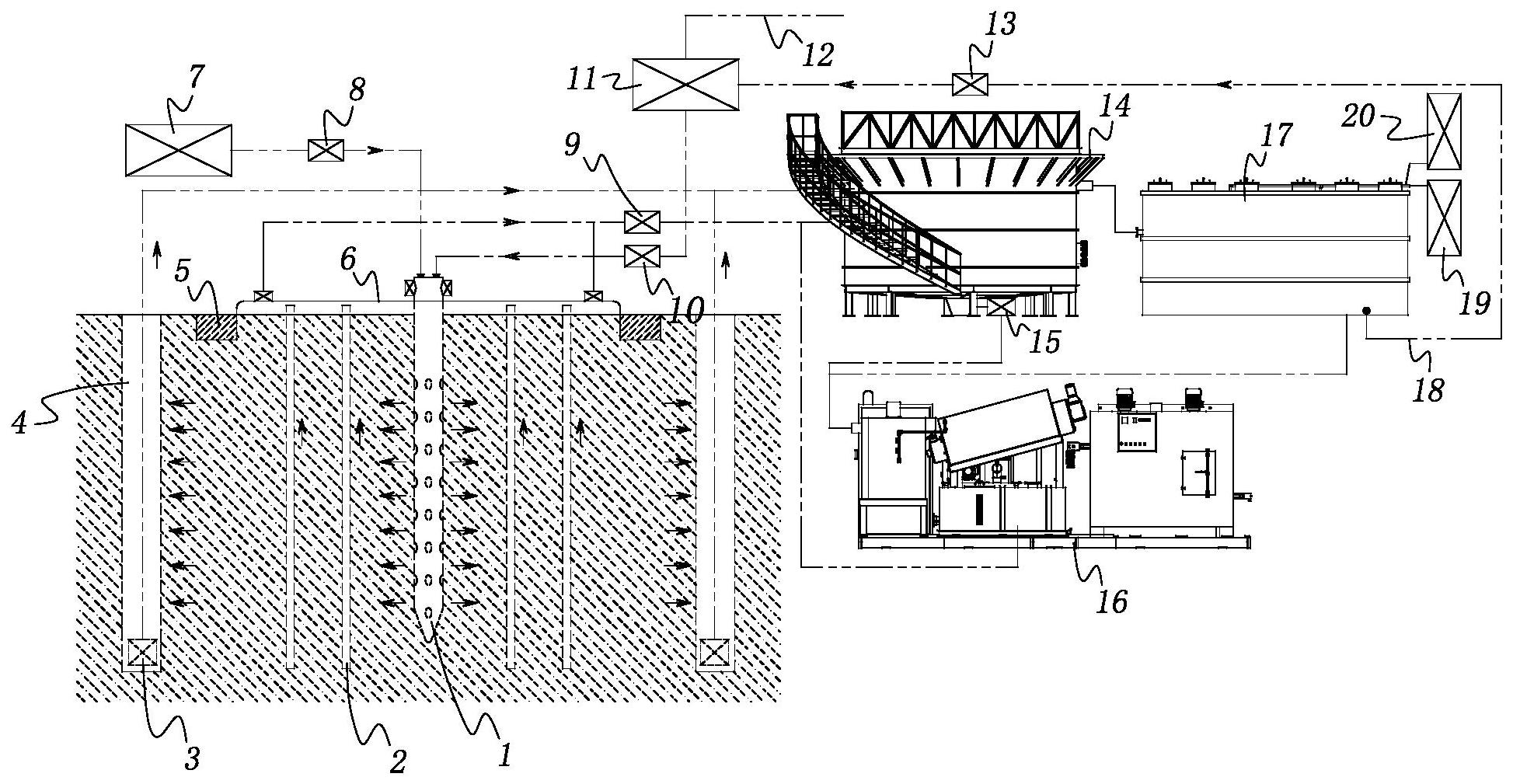

1.一種污染土壤修復及污水凈化復合處理系統，其特征是：包括打設在污染土壤內且側壁帶有多個輸注孔的輸注管(1)，在輸注管(1)周圍的區域內打設有多個排水板(2)，在排水板(2)布置區域的外側打設有多個集水井(4)，還包括鋪設在排水板(2)布置區域上的地膜(6)，地膜(6)的邊緣埋設在區域邊緣的地溝(5)內，輸注管(1)的上端由地膜(6)中部的開口穿出并且密封固定，在集水井(4)內設有泥漿提升泵(3)，還包括抽水水泵(9)，抽水水泵(9)的入口通過管路連接至地膜(6)上的抽取口，還包括修復藥液箱(7)及藥液注入泵(8)、水源箱(11)及水源注入泵(10)，藥液注入泵(8)的出口連接至輸注管(1)頂端的第一注入口，水源注入泵(10)的出口連接至輸注管(1)頂端的第二注入口；還包括沉淀池裝置(14)、污泥干化裝置(16)和污水處理裝置(17)，各泥漿提升泵(3)和抽水水泵(9)的出口連接至沉淀池裝置(14)的入口，污泥干化裝置(16)的出水口連接至沉淀池裝置(14)的入口，沉淀池裝置(14)的泥漿出口通過污泥轉移泵(15)連接至污泥干化裝置(16)的泥漿入口，沉淀池裝置(14)的上層清液出口連接至污水處理裝置(17)的進水口，污水處理裝置(17)的沉淀出口連接至沉淀池裝置(14)的入口，污水處理裝置(17)的循環水出口通過循環水泵(13)連接至水源箱(11)的入口，在水源箱(11)的另一入口上還連接有補水管(12)。

2.如權利要求1所述的污染土壤修復及污水凈化復合處理系統，其特征是：地溝(5)為環形形狀，地膜(6)的邊緣落入地溝(5)內并且在地溝(5)內回填覆土后壓實。

3.如權利要求2所述的污染土壤修復及污水凈化復合處理系統，其特征是：輸注管(1)的上部采用綁帶與地膜(6)的中部開口位置綁扎密封固定，地膜(6)與抽水水泵(9)之間管路的端部插接在地膜(6)上的抽取口內并且采用綁帶綁扎密封固定。

4.如權利要求3所述的污染土壤修復及污水凈化復合處理系統，其特征是：沉淀池裝置(14)包括采用沉淀池支架(14-5)支撐的、帶有沉淀池錐形底(14-6)的筒形沉淀池(14-1)，在筒形沉淀池(14-1)的側壁上設有進水管(14-4)和清液排出管(14-3)，污泥轉移泵(15)安裝在位于沉淀池錐形底(14-6)底部的泥漿出口上；在筒形沉淀池(14-1)的側壁上還安裝有令內部污水環形流動的環流組件(14-2)。

5.如權利要求4所述的污染土壤修復及污水凈化復合處理系統，其特征是：環流組件(14-2)包括安裝固定在筒形沉淀池(14-1)的側壁上的、斜置的環流筒體，在環流筒體內安裝有環流水泵。

6.如權利要求5所述的污染土壤修復及污水凈化復合處理系統，其特征是：污泥干化裝置(16)包括底座(16-1)，在底座(16-1)上安裝有水箱(16-2)、攪拌箱(16-3)和斜置的擠壓濃縮箱(16-7)，在攪拌箱(16-3)內安裝有攪拌組件(16-5)，在擠壓濃縮箱(16-7)的前部安裝有底部開口的下料箱(16-11)，在擠壓濃縮箱(16-7)和下料箱(16-11)的內部安裝有擠壓濃縮絞龍(16-10)，在下料箱(16-11)的外部安裝有絞龍電機(16-8)；污泥干化裝置(16)的泥漿入口設置在攪拌箱(16-3)的側壁上，攪拌箱(16-3)的泥漿出口與擠壓濃縮箱(16-7)的泥漿入口連接，擠壓濃縮箱(16-7)的出水口與水箱(16-2)連接，在水箱(16-2)的出水口上安裝有水泵且該水泵與沉淀池裝置(14)的進水管(14-4)連接。

7.如權利要求6所述的污染土壤修復及污水凈化復合處理系統，其特征是：在底座(16-1)上還安裝有干化組件及熱泵機組(16-6)，干化組件包括干化箱體(16-13)，在干化箱體(16-13)內安裝有輸送帶(16-14)，輸送帶(16-14)的首端位于下料箱(16-11)的底部出口下方；在干化箱體(16-13)的頂部安裝有換熱盤管，熱泵機組(16-6)與換熱盤管連接，在干化箱體(16-13)的頂部還安裝有風機(16-12)。

8.如權利要求7所述的污染土壤修復及污水凈化復合處理系統，其特征是：污水處理裝置(17)包括外箱體(17-1)，在外箱體(17-1)的頂部安裝有箱頂板(17-2)；在外箱體(17-1)的內部順次安裝有第一隔板(17-6)、第二隔板(17-7)和第三隔板(17-9)，在第一隔板(17-6)與第二隔板(17-7)的中部之間安裝有第四隔板(17-21)，在第三隔板(17-9)與外箱體(17-1)的背部箱板之間安裝有L形的第五隔板(17-14)；在第四隔板(17-21)的頂部設有溢流孔且在溢流孔的后方安裝有第一溢流板(17-18)，在第一隔板(17-6)與外箱體(17-1)之間的腔室底部安裝有潛水泵(17-13)且潛水泵(17-13)的出口通過送水管(17-19)連接至第四隔板(17-21)后方的腔室；在第二隔板(17-7)與第三隔板(17-9)之間腔室的頂部后部設有第二溢流板(17-17)，第二溢流板(17-17)上的溢流孔通過轉移水管(17-20)連接至第三隔板(17-9)與第五隔板(17-14)之間的腔室；在第五隔板(17-14)的頂部設有溢流口且在溢流口的后方安裝有第三溢流板(17-16)；在箱頂板(17-2)上安裝有第一加藥管(17-10)和第二加藥管(17-11)，第一加藥管(17-10)連接至第四隔板(17-21)前方的腔室，第二加藥管(17-11)連接至第四隔板(17-21)后方的腔室，還包括與第一加藥管(17-10)和第二加藥管(17-11)連接的加藥組件(19)。

9.如權利要求8所述的污染土壤修復及污水凈化復合處理系統，其特征是：在第二隔板(17-7)與第三隔板(17-9)之間的腔室底部安裝有曝氣管(17-8)，在箱頂板(17-2)上安裝有與曝氣管(17-8)連接的輸氣管(17-12)，還包括與輸氣管(17-12)連接的曝氣組件(20)。

10.如權利要求9所述的污染土壤修復及污水凈化復合處理系統，其特征是：在第一隔板(17-6)與外箱體(17-1)之間的腔室內采用內支架(17-4)安裝有過濾組件(17-5)，過濾組件(17-5)位于進水管的下方。

發明內容

本發明為解決公知技術中存在的技術問題而提供一種結構設計合理、提升污染土壤修復效果、減少水源消耗的污染土壤修復及污水凈化復合處理系統，在污染土壤修復項目施工現場獨立運轉。

本發明為解決公知技術中存在的技術問題所采取的技術方案是：一種污染土壤修復及污水凈化復合處理系統包括打設在污染土壤內且側壁帶有多個輸注孔的輸注管，在輸注管周圍的區域內打設有多個排水板，在排水板布置區域的外側打設有多個集水井，還包括鋪設在排水板布置區域上的地膜，地膜的邊緣埋設在區域邊緣的地溝內，輸注管的上端由地膜中部的開口穿出并且密封固定，在集水井內設有泥漿提升泵，還包括抽水水泵，抽水水泵的入口通過管路連接至地膜上的抽取口，還包括修復藥液箱及藥液注入泵、水源箱及水源注入泵，藥液注入泵的出口連接至輸注管頂端的第一注入口，水源注入泵的出口連接至輸注管頂端的第二注入口；還包括沉淀池裝置、污泥干化裝置和污水處理裝置，各泥漿提升泵和抽水水泵的出口連接至沉淀池裝置的入口，污泥干化裝置的出水口連接至沉淀池裝置的入口，沉淀池裝置的泥漿出口通過污泥轉移泵連接至污泥干化裝置的泥漿入口，沉淀池裝置的上層清液出口連接至污水處理裝置的進水口，污水處理裝置的沉淀出口連接至沉淀池裝置的入口，污水處理裝置的循環水出口通過循環水泵連接至水源箱的入口，在水源箱的另一入口上還連接有補水管。

優選地：地溝為環形形狀，地膜的邊緣落入地溝內并且在地溝內回填覆土后壓實。

優選地：輸注管的上部采用綁帶與地膜的中部開口位置綁扎密封固定，地膜與抽水水泵之間管路的端部插接在地膜上的抽取口內并且采用綁帶綁扎密封固定。

優選地：沉淀池裝置包括采用沉淀池支架支撐的、帶有沉淀池錐形底的筒形沉淀池，在筒形沉淀池的側壁上設有進水管和清液排出管，污泥轉移泵安裝在位于沉淀池錐形底底部的泥漿出口上；在筒形沉淀池的側壁上還安裝有令內部污水環形流動的環流組件。

優選地：環流組件包括安裝固定在筒形沉淀池的側壁上的、斜置的環流筒體，在環流筒體內安裝有環流水泵。

優選地：污泥干化裝置包括底座，在底座上安裝有水箱、攪拌箱和斜置的擠壓濃縮箱，在攪拌箱內安裝有攪拌組件，在擠壓濃縮箱的前部安裝有底部開口的下料箱，在擠壓濃縮箱和下料箱的內部安裝有擠壓濃縮絞龍，在下料箱的外部安裝有絞龍電機；污泥干化裝置的泥漿入口設置在攪拌箱的側壁上，攪拌箱的泥漿出口與擠壓濃縮箱的泥漿入口連接，擠壓濃縮箱的出水口與水箱連接，在水箱的出水口上安裝有水泵且該水泵與沉淀池裝置的進水管連接。

優選地：在底座上還安裝有干化組件及熱泵機組，干化組件包括干化箱體，在干化箱體內安裝有輸送帶，輸送帶的首端位于下料箱的底部出口下方；在干化箱體的頂部安裝有換熱盤管，熱泵機組與換熱盤管連接，在干化箱體的頂部還安裝有風機。

優選地：污水處理裝置包括外箱體，在外箱體的頂部安裝有箱頂板；在外箱體的內部順次安裝有第一隔板、第二隔板和第三隔板，在第一隔板與第二隔板的中部之間安裝有第四隔板，在第三隔板與外箱體的背部箱板之間安裝有L形的第五隔板；在第四隔板的頂部設有溢流孔且在溢流孔的后方安裝有第一溢流板，在第一隔板與外箱體之間的腔室底部安裝有潛水泵且潛水泵的出口通過送水管連接至第四隔板后方的腔室；在第二隔板與第三隔板之間腔室的頂部后部設有第二溢流板，第二溢流板上的溢流孔通過轉移水管連接至第三隔板與第五隔板之間的腔室；在第五隔板的頂部設有溢流口且在溢流口的后方安裝有第三溢流板；在箱頂板上安裝有第一加藥管和第二加藥管，第一加藥管連接至第四隔板前方的腔室，第二加藥管連接至第四隔板后方的腔室，還包括與第一加藥管和第二加藥管連接的加藥組件。

優選地：在第二隔板與第三隔板之間的腔室底部安裝有曝氣管，在箱頂板上安裝有與曝氣管連接的輸氣管，還包括與輸氣管連接的曝氣組件。

優選地：在第一隔板與外箱體之間的腔室內采用內支架安裝有過濾組件，過濾組件位于進水管的下方。

本發明的優點和積極效果是：

本發明提供了一種結構設計合理的污染土壤修復及污水凈化復合處理系統，與現有的污染土壤修復系統相比，本發明中的修復系統通過在修復區域內打設輸注管、排水板和集水井，并且將水源箱及水源注入泵、修復藥液箱及藥液注入泵與輸注管頂端的注入口連接，實現了通過輸注管向污染土壤內高壓注入水源對土壤進行清洗以及通過輸注管向清洗后的土壤內注入修復藥液進行藥液修復的雙重技術效果，在清洗階段將污染土壤內的可溶污染物溶于水源并且對形成的污水進行收集和處理，在藥液修復階段通過注入修復藥液促進土壤中殘留的污染物與藥液進行反應。本發明中的復合處理系統通過向污染土壤施加雙重修復作用，提升了污染土壤的修復效果。

通過設置沉淀池裝置，實現了對收集的含泥污水進行沉淀的技術效果。通過設置污泥干化裝置，實現了對泥漿的濃縮及干化，由污染土壤中析出的重金屬離子等污染物位于干化后的污泥塊中，可在后續進行其它處理。通過設置污水處理裝置，實現了對修復系統產生污水的連續、在線方式處理，污水中的污染成分絮凝沉淀后進入污泥干化裝置，絮凝沉淀后的上層清水重新進入水源箱參與后續的清洗作業，因此本復合處理系統實現了連續式修復、污泥干化及污水處理效果，實現了土壤污染物在污泥中的連續排出以及水源的循環利用，保證污染土壤修復效果的同時減少了對水源的消耗。

（發明人：羅文琦;隨力豪;王興博;王文江;林煜;張帥;初永思;張玥）
