公布日：2023.06.02

申請日：2023.03.27

分類號：C02F7/00(2006.01)I

摘要

本發明公開了一種用于污水處理的推進式曝氣設備，包括浮力可調式漂浮裝置、推進裝置、隨動式曝氣裝置、自動采樣裝置和環保供電裝置，推進裝置設于浮力可調式漂浮裝置的側端及底部，隨動式曝氣裝置貫穿浮力可調式漂浮裝置且設于下方水體內，隨動式曝氣裝置隨浮力可調式漂浮裝置的浮力調節實現升降曝氣效果，自動采樣裝置位于浮力可調式漂浮裝置的一側上。本發明屬于污水處理技術領域，具體是提供了一種實現曝氣的移動化效果，且在浮力可調作用下，實現了垂直方向小范圍曝氣的變動，提高了靈活度與曝氣效果，隨后預先將水樣進行提取與采集，方便了后續的相對靜態采樣，對采樣結果與準確性產生較少影響的用于污水處理的推進式曝氣設備。

權利要求書

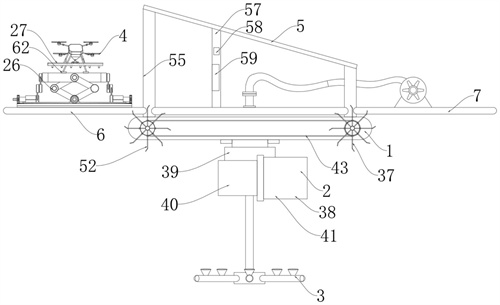

1.一種用于污水處理的推進式曝氣設備，其特征在于：包括浮力可調式漂浮裝置(1)、推進裝置(2)、隨動式曝氣裝置(3)、自動采樣裝置(4)和環保供電裝置(5)，所述推進裝置(2)設于浮力可調式漂浮裝置(1)的側端以及浮力可調式漂浮裝置(1)的底部，所述浮力可調式漂浮裝置(1)的頂部兩外側分別向外延伸設有水平設置的采樣支撐臺(6)和曝氣支撐臺(7)，所述自動采樣裝置(4)設于采樣支撐臺(6)上，且所述自動采樣裝置(4)、采樣支撐臺(6)的底部均與下方水體相連通，所述隨動式曝氣裝置(3)設于曝氣支撐臺(7)上，且所述隨動式曝氣裝置(3)的另一端貫穿浮力可調式漂浮裝置(1)且設于下方水體內，所述隨動式曝氣裝置(3)隨浮力可調式漂浮裝置(1)的浮力調節實現升降曝氣效果，所述環保供電裝置(5)設于采樣支撐臺(6)與曝氣支撐臺(7)之間，且所述環保供電裝置(5)為浮力可調式漂浮裝置(1)、推進裝置(2)、隨動式曝氣裝置(3)、自動采樣裝置(4)供電；所述浮力可調式漂浮裝置(1)包括漂浮板(8)、漂浮管(9)、橫向連接件(10)和浮力可調氣囊組件(11)，所述漂浮管(9)沿平面均勻分布，所述橫向連接件(10)連接設于相鄰所述漂浮管(9)之間，且所述漂浮板(8)設于兩外側漂浮管(9)的外側處，所述浮力可調氣囊組件(11)可形變?cè)O(shè)于漂浮管(9)內，且所述浮力可調氣囊組件(11)與漂浮管(9)的連接處密封連接；所述浮力可調氣囊組件(11)包括充氣電機(12)、主動轉盤(13)、偏心轉軸(14)、驅動固定板(15)、連桿(16)、充氣泵(17)、活塞桿(18)、充氣伸縮管(19)、充氣氣囊(20)和限位件(21)，所述漂浮管(9)的內底部設有電機支架，所述充氣電機(12)設于電機支架上，所述主動轉盤(13)可旋轉設于漂浮管(9)的側壁上，所述充氣電機(12)的輸出軸與主動轉盤(13)的中心處相連接，所述偏心轉軸(14)偏心且垂直設于主動轉盤(13)上，所述驅動固定板(15)垂直連接設于漂浮管(9)內，所述充氣泵(17)水平安裝設于驅動固定板(15)上，所述活塞桿(18)沿水平方向往復設于充氣泵(17)的打氣端，所述連桿(16)與偏心轉軸(14)的自由端相連接，所述連桿(16)連接活塞桿(18)伸縮設于充氣泵(17)內，所述漂浮管(9)的兩側開口設置，所述漂浮管(9)的開口處設有伸縮滑道，所述充氣氣囊(20)滑動設于伸縮滑道內，且所述限位件(21)設于充氣氣囊(20)于漂浮管(9)內部的尾端處，所述限位件(21)的直徑大于伸縮滑道的直徑，所述充氣氣囊(20)不會完全脫離漂浮管(9)，所述充氣伸縮管(19)連通設于充氣泵(17)的出氣端與充氣氣囊(20)之間，所述充氣伸縮管(19)與驅動固定板(15)的連接處設有密封件(22)；所述漂浮管(9)的底部設有配重腔(23)，所述配重腔(23)為中空材質且底部兩側設有進水口(24)，所述進水口(24)傾斜斜下開口設置，配重腔(23)的設置使得漂浮管(9)在水內或者水面上時，配重腔(23)始終位于底部；所述漂浮管(9)的頂部開設有進氣管(25)，所述進氣管(25)的高度遠高于水平面的高度，所述進氣管(25)朝漂浮管(9)內進氣；所述自動采樣裝置(4)包括升降式水樣獲取組件(26)和移動式水樣采集組件(27)，所述升降式水樣獲取組件(26)設于采樣支撐臺(6)上，所述移動式水樣采集組件(27)設于升降式水樣獲取組件(26)上；所述升降式水樣獲取組件(26)包括升降電機(28)、主動蝸桿(29)、從動蝸輪環(30)、驅動齒輪(31)、聯動轉軸(32)、轉軸支座(33)、下鉸接支撐桿(34)、上鉸接支撐桿(35)和采樣盤(36)，所述從動蝸輪環(30)旋轉設于采樣支撐臺(6)的上方，所述從動蝸輪環(30)的中心處開設有上采樣孔(60)，所述采樣支撐臺(6)的中心處設有下采樣孔，所述上采樣孔(60)與下采樣孔相對應設置，所述從動蝸輪環(30)的外周設有蝸輪輪齒，所述采樣支撐臺(6)于下采樣孔的一側設有電機支架，所述升降電機(28)安裝設于電機支架上，所述電機支架的一側還設有蝸桿支座，所述主動蝸桿(29)旋轉設于蝸桿支座之間，所述升降電機(28)的輸出軸與主動蝸桿(29)相連接，所述主動蝸桿(29)與從動蝸輪環(30)的蝸輪輪齒相嚙合，所述從動蝸輪環(30)于上采樣孔(60)的外周均勻設置有轉軸支座(33)，所述聯動轉軸(32)旋轉設于轉軸支座(33)上，所述驅動齒輪(31)連接設于聯動轉軸(32)的一側上，所述從動蝸輪環(30)的頂部圓周處設有直齒輪(61)，所述驅動齒輪(31)的外周輪齒與直齒輪(61)的頂部輪齒相嚙合，所述下鉸接支撐桿(34)與聯動轉軸(32)的另一端相鉸接，所述上鉸接支撐桿(35)與下鉸接支撐桿(34)的自由端相鉸接，所述上鉸接支撐桿(35)與下鉸接支撐桿(34)組成角度可變的V形結構，優選方案中，所述驅動齒輪(31)、聯動轉軸(32)、轉軸支座(33)、下鉸接支撐桿(34)、上鉸接支撐桿(35)均對應設有四組，四組所述上鉸接支撐桿(35)的頂部自由端鉸接設于采樣盤(36)的外周處，所述采樣盤(36)具有一定的深度用于盛裝水體，且采樣盤(36)上設有支撐臺架(62)，用于承接移動式水樣采集組件(27)。

2.根據權利要求1所述的一種用于污水處理的推進式曝氣設備，其特征在于：所述移動式水樣采集組件(27)包括采樣倉(63)、上蓋(64)、移動槳葉(65)、旋轉電機(66)、旋翼?xiàng)U(67)、氣液分離組件(68)、采樣泵(77)、連接桿(69)、支腿(70)和取樣管(71)，所述采樣倉(63)呈頂部開口的中空腔體設置，所述上蓋(64)設于采樣倉(63)的頂部開口上，所述旋翼?xiàng)U(67)設于上蓋(64)的四角處，所述旋轉電機(66)設于旋翼?xiàng)U(67)一端，且所述移動槳葉(65)設于旋轉電機(66)的輸出軸上，所述支腿(70)對稱連接設于采樣倉(63)的底部，支腿(70)設于支撐臺架(62)上起到支撐作用，所述氣液分離組件(68)連通設于采樣倉(63)的底部，所述采樣泵(77)設于采樣倉(63)內，所述取樣管(71)連通設于氣液分離組件(68)的底部一側，所述取樣管(71)設有多組相連通，所述取樣管(71)與采樣盤(36)內的水體相連通，相鄰所述取樣管(71)之間設有連接桿(69)支撐，所述氣液分離組件(68)采用旋流分離器實現氣液的分離效果，氣體通過旋向頭向上排入采樣倉(63)內，液體向下位于氣液分離組件(68)的底部，且所述氣液分離組件(68)的底部設有出液孔(76)，所述出液孔(76)處設有塞蓋。

3.根據權利要求2所述的一種用于污水處理的推進式曝氣設備，其特征在于：所述采樣倉(63)內設有分隔板(72)、采樣管(73)、處理器(74)和無線通信器(75)，所述分隔板(72)設于采樣倉(63)內部，所述采樣泵(77)、處理器(74)和無線通信器(75)設于分隔板(72)上，所述采樣管(73)設于采樣倉(63)內，所述采樣泵(77)與采樣管(73)相連通。

4.根據權利要求3所述的一種用于污水處理的推進式曝氣設備，其特征在于：所述推進裝置(2)包括側端推進組件(37)和底部推進組件(38)，所述側端推進組件(37)設于漂浮板(8)的側端，所述底部推進組件(38)設于漂浮管(9)的底部，所述底部推進組件(38)包括電機固定件(39)、無刷電機(40)、防護殼(41)和螺旋槳(42)，所述電機固定件(39)連接設于漂浮管(9)的底部，所述無刷電機(40)固定設于電機固定件(39)的底部，所述防護殼(41)設于電機固定件(39)的另一側底部，所述螺旋槳(42)旋轉設于防護殼(41)內，所述無刷電機(40)的輸出軸設于螺旋槳(42)的中心處；所述側端推進組件(37)包括對稱設于漂浮板(8)兩側的螺旋側槳(52)，且位于同一側漂浮板(8)外部的所述螺旋側槳(52)之間通過傳動帶(43)傳動，且所述螺旋側槳(52)的中心處電連接設有驅動件。

5.根據權利要求4所述的一種用于污水處理的推進式曝氣設備，其特征在于：所述隨動式曝氣裝置(3)包括中空柱(44)、供氣管道(45)、氣體分配分管(46)、曝氣元件(47)和鼓風機(48)，所述中空柱(44)垂直設于漂浮板(8)的底部，且所述中空柱(44)通過下法蘭盤(50)與浮力可調式漂浮裝置(1)相連接，所述鼓風機(48)設于曝氣支撐臺(7)上，所述供氣管道(45)的一端與鼓風機(48)的出風端相連通，所述供氣管道(45)的另一端通過上法蘭盤(49)與下法蘭盤(50)法蘭連接，所述中空柱(44)的底部設有氣體加壓室(51)，所述氣體分配分管(46)沿氣體加壓室(51)的外周處均勻分布設置，所述曝氣元件(47)安裝設于氣體分配分管(46)的尾端。

6.根據權利要求5所述的一種用于污水處理的推進式曝氣設備，其特征在于：所述環保供電裝置(5)包括太陽能電池(59)板(54)、支撐桿一(55)、支撐桿二(56)、支撐收納座(57)、光伏充電控制器(58)和電池(59)，所述支撐桿一(55)、支撐桿二(56)分別垂直連接設于漂浮板(8)的兩側上，且所述支撐桿一(55)的長度長于支撐桿二(56)的長度，所述太陽能電池(59)板(54)呈傾斜狀連接設于支撐桿一(55)與支撐桿二(56)的頂部之間，所述支撐收納座(57)設于太陽能電池(59)板(54)的內底部與漂浮板(8)的一側之間，所述支撐收納座(57)內部中空設置且外部開設有散熱孔，所述電池(59)和光伏充電控制器(58)設于支撐收納座(57)內，所述光伏充電控制器(58)電連接設于太陽能電池(59)板(54)與電池(59)之間，所述電池(59)為整體設備供電。

7.根據權利要求6所述的一種用于污水處理的推進式曝氣設備，其特征在于：所述傳動帶(43)為防水傳動帶(43)，所述防護殼(41)為PU管；所述曝氣元件(47)采用氣泡發生器的形式，將引入到所述氣泡發生器中的氣體轉換成多個氣泡；所述中空柱(44)關于兩側漂浮板(8)對稱設置，所述供氣管道(45)呈Y形設置，所述隨動式曝氣裝置(3)對稱設于漂浮板(8)的底部兩側處。

發明內容

針對上述情況，為克服現有技術的缺陷，本發明提供了一種在浮力可調式漂浮裝置的浮力可調作用下，實現了垂直方向小范圍曝氣的變動，在推進裝置的作用下，實現了曝氣的移動化效果，提高了靈活度與曝氣效果，在自動采樣裝置的作用下，預先將水樣進行提取與采集，方便了后續的相對靜態采樣，對采樣結果與準確性產生較少影響的用于污水處理的推進式曝氣設備。

本發明采取的技術方案如下：本發明一種用于污水處理的推進式曝氣設備，包括浮力可調式漂浮裝置、推進裝置、隨動式曝氣裝置、自動采樣裝置和環保供電裝置，所述推進裝置設于浮力可調式漂浮裝置的側端以及浮力可調式漂浮裝置的底部，所述浮力可調式漂浮裝置的頂部兩外側分別向外延伸設有水平設置的采樣支撐臺和曝氣支撐臺，所述自動采樣裝置設于采樣支撐臺上，且所述自動采樣裝置、采樣支撐臺的底部均與下面的水體相連通，所述隨動式曝氣裝置設于曝氣支撐臺上，且所述隨動式曝氣裝置的另一端貫穿浮力可調式漂浮裝置且設于下方水體內，所述隨動式曝氣裝置隨浮力可調式漂浮裝置的浮力調節實現升降曝氣效果，所述環保供電裝置設于采樣支撐臺與曝氣支撐臺之間，且所述環保供電裝置為浮力可調式漂浮裝置、推進裝置、隨動式曝氣裝置、自動采樣裝置供電。

作為進一步闡述的方案，所述浮力可調式漂浮裝置包括漂浮板、漂浮管、橫向連接件和浮力可調氣囊組件，所述漂浮管沿平面均勻分布，所述橫向連接件連接設于相鄰所述漂浮管之間，且所述漂浮板設于兩外側漂浮管的外側處，所述浮力可調氣囊組件可形變?cè)O(shè)于漂浮管內，且所述浮力可調氣囊組件與漂浮管的連接處密封連接；所述浮力可調氣囊組件包括充氣電機、主動轉盤、偏心轉軸、驅動固定板、連桿、充氣泵、活塞桿、充氣伸縮管、充氣氣囊和限位件，所述漂浮管的內底部設有電機支架，所述充氣電機設于電機支架上，所述主動轉盤可旋轉設于漂浮管的側壁上，所述充氣電機的輸出軸與主動轉盤的中心處相連接，所述偏心轉軸偏心且垂直設于主動轉盤上，所述驅動固定板垂直連接設于漂浮管內，所述充氣泵水平安裝設于驅動固定板上，所述活塞桿沿水平方向往復設于充氣泵的打氣端，所述連桿與偏心轉軸的自由端相連接，所述連桿連接活塞桿伸縮設于充氣泵內，所述漂浮管的兩側開口設置，所述漂浮管的開口處設有伸縮滑道，所述充氣氣囊滑動設于伸縮滑道內，且所述限位件設于充氣氣囊于漂浮管內部的尾端處，所述限位件的直徑大于伸縮滑道的直徑，起到限位效果，充氣氣囊不會脫離漂浮管，所述充氣伸縮管連通設于充氣泵的出氣端與充氣氣囊之間，所述充氣伸縮管與驅動固定板的連接處設有密封件，起到兩側所述驅動固定板之間防水進入的效果。

在本方案中，所述漂浮管的底部設有配重腔，所述配重腔為中空材質且底部兩側設有進水口，所述進水口傾斜斜下開口設置，配重腔的設置使得漂浮管在水內或者水面上時，配重腔始終位于底部，起到配重的效果；所述漂浮管的頂部開設有進氣管，所述進氣管的高度遠高于水平面的高度，起到朝漂浮管內進氣的作用。

在本方案中，所述自動采樣裝置包括升降式水樣獲取組件和移動式水樣采集組件，所述升降式水樣獲取組件設于采樣支撐臺上，所述移動式水樣采集組件設于升降式水樣獲取組件上；所述升降式水樣獲取組件包括升降電機、主動蝸桿、從動蝸輪環、驅動齒輪、聯動轉軸、轉軸支座、下鉸接支撐桿、上鉸接支撐桿和采樣盤，所述從動蝸輪環旋轉設于采樣支撐臺的上方，所述從動蝸輪環的中心處開設有上采樣孔，所述采樣支撐臺的中心處設有下采樣孔，所述上采樣孔與下采樣孔相對應設置，所述從動蝸輪環的外周設有蝸輪輪齒，所述采樣支撐臺于下采樣孔的一側設有電機支架，所述升降電機安裝設于電機支架上，所述電機支架的一側還設有蝸桿支座，所述主動蝸桿旋轉設于蝸桿支座之間，所述升降電機的輸出軸與主動蝸桿相連接，所述主動蝸桿與從動蝸輪環的蝸輪輪齒相嚙合，所述從動蝸輪環于上采樣孔的外周均勻設置有轉軸支座，所述聯動轉軸旋轉設于轉軸支座上，所述驅動齒輪連接設于聯動轉軸的一側上，所述從動蝸輪環的頂部圓周處設有直齒輪，所述驅動齒輪的外周輪齒與直齒輪的頂部輪齒相嚙合，所述下鉸接支撐桿與聯動轉軸的另一端相鉸接，所述上鉸接支撐桿與下鉸接支撐桿的自由端相鉸接，所述上鉸接支撐桿與下鉸接支撐桿組成角度可變的V形結構，優選方案中，所述驅動齒輪、聯動轉軸、轉軸支座、下鉸接支撐桿、上鉸接支撐桿均對應設有四組，四組所述上鉸接支撐桿的頂部自由端鉸接設于采樣盤的外周處，所述采樣盤具有一定的深度用于盛裝水體，且采樣盤上設有支撐臺架，用于承接無人機使用，方便移動式取樣的效果。

作為進一步闡述的技術方案，所述移動式水樣采集組件包括采樣倉、上蓋、移動槳葉、旋轉電機、旋翼?xiàng)U、氣液分離組件、采樣泵、連接桿、支腿和取樣管，所述采樣倉呈頂部開口的中空腔體設置，所述上蓋設于采樣倉的頂部開口上，所述旋翼?xiàng)U設于上蓋的四角處，所述旋轉電機設于旋翼?xiàng)U一端，且所述移動槳葉設于旋轉電機的輸出軸上，所述支腿對稱連接設于采樣倉的底部，支腿設于支撐臺架上起到支撐作用，所述氣液分離組件連通設于采樣倉的底部，所述采樣泵設于采樣倉內，所述取樣管連通設于氣液分離組件的底部一側，所述取樣管設有多組相連通，所述取樣管與采樣盤內的水體相連通，相鄰所述取樣管之間設有連接桿支撐，所述氣液分離組件采用現有技術中的旋流分離器實現氣液的分離效果，氣體向上排入采樣倉內，液體向下位于氣液分離組件的底部，優選方案中，所述氣液分離組件的底部設有出液孔，所述出液孔處設有塞蓋。

進一步方案中，所述采樣倉內設有分隔板、采樣管、處理器和無線通信器，所述分隔板設于采樣倉內部，所述采樣泵、處理器和無線通信器設于分隔板上，所述采樣管設于采樣倉內，所述采樣泵與采樣管相連通，在本方案中，采樣倉內還設有定位器、蓄電池等現有設備，本方案中不做過多贅述，可以實現遠程操作的效果。

進一步地，所述推進裝置包括側端推進組件和底部推進組件，所述側端推進組件設于漂浮板的側端，所述底部推進組件設于漂浮管的底部，所述底部推進組件包括電機固定件、無刷電機、防護殼和螺旋槳，所述電機固定件連接設于漂浮管的底部，所述無刷電機固定設于電機固定件的底部，所述防護殼設于電機固定件的另一側底部，所述螺旋槳旋轉設于防護殼內，所述無刷電機的輸出軸設于螺旋槳的中心處；所述側端推進組件包括對稱設于漂浮板兩側的螺旋側槳，且位于同一側漂浮板外部的所述螺旋側槳之間通過傳動帶傳動，且所述螺旋側槳的中心處電連接設有驅動件。

作為優選方案，所述傳動帶為防水傳動帶，所述防護殼為PU管。

進一步地，所述隨動式曝氣裝置包括中空柱、供氣管道、氣體分配分管、曝氣元件和鼓風機，所述中空柱垂直設于漂浮板的底部，且所述中空柱通過下法蘭盤與浮力可調式漂浮裝置相連接，所述鼓風機設于曝氣支撐臺上，所述供氣管道的一端與鼓風機的出風端相連通，所述供氣管道的另一端通過上法蘭盤與下法蘭盤法蘭連接，所述中空柱的底部設有氣體加壓室，所述氣體分配分管沿氣體加壓室的外周處均勻分布設置，所述曝氣元件安裝設于氣體分配分管的尾端。

作為進一步闡述的方案，所述曝氣元件采用氣泡發生器的形式，適于將引入到所述氣泡發生器中的氣體轉換成多個氣泡，從而實現曝氣的效果。

優選方案中，所述中空柱關于兩側漂浮板對稱設置，所述供氣管道呈Y形設置，所述隨動式曝氣裝置對稱設于漂浮板的底部兩側處。

作為優選方案，所述環保供電裝置包括太陽能電池板、支撐桿一、支撐桿二、支撐收納座、光伏充電控制器和電池，所述支撐桿一、支撐桿二分別垂直連接設于漂浮板的兩側上，且所述支撐桿一的長度長于支撐桿二的長度，所述太陽能電池板呈傾斜狀連接設于支撐桿一與支撐桿二的頂部之間，所述支撐收納座設于太陽能電池板的內底部與漂浮板的一側之間，所述支撐收納座內部中空設置且外部開設有散熱孔，所述電池和光伏充電控制器設于支撐收納座內，所述光伏充電控制器電連接設于太陽能電池板與電池之間，所述電池為整體設備供電。

采用上述結構本發明取得的有益效果如下：本方案一種用于污水處理的推進式曝氣設備，通過浮力可調式漂浮裝置的浮力可調作用下，實現了垂直方向小范圍曝氣的變動，在推進裝置的作用下，實現了曝氣的移動化效果，提高了靈活度與曝氣效果，在自動采樣裝置的作用下，預先將水樣進行提取與采集，方便了后續的相對靜態采樣，對采樣結果與準確性產生較少影響，而環保供電裝置的設置，則是增加了整體結構的環保性能，可為整體設備進行供電。

（發明人：陳宇瑾;張維坊;仇光行;李春雷;鄭有為;丁邦宏）
