公布日：2023.05.26
申請日：2022.12.28
分類號：C02F1/00(2023.01)I;C02F103/34(2006.01)N
摘要
本發明公開了一種芯片生產廢水再生處理過濾池。本發明中，包括過濾池本體、電機和蓋板和進水口，過濾池分為攪拌槽和凈化槽，攪拌槽內的電機、螺紋桿和攪拌刀片，可對攪拌槽內的混合污水進行攪拌，凸輪和藥裝置，便于對攪拌池內添加藥粉，水泵和連接管，可將攪拌槽內混合水吸入凈化槽內，螺釘、蓋板、螺母、拉手、連接板、長孔、過濾槽和U型凹槽塊，便于對混合水進行過濾，過濾槽的上表面設置有安裝框，安裝框的上表面貫穿開設有螺紋孔一，過濾槽的上表面開設有螺紋孔二，螺紋孔一和螺紋孔二的內壁固定連接有螺紋釘，安裝框的內壁固定連接有防護網；通過以上結構的配合，增加多重處理效果，進而加大廢水的處理力度。
權利要求書

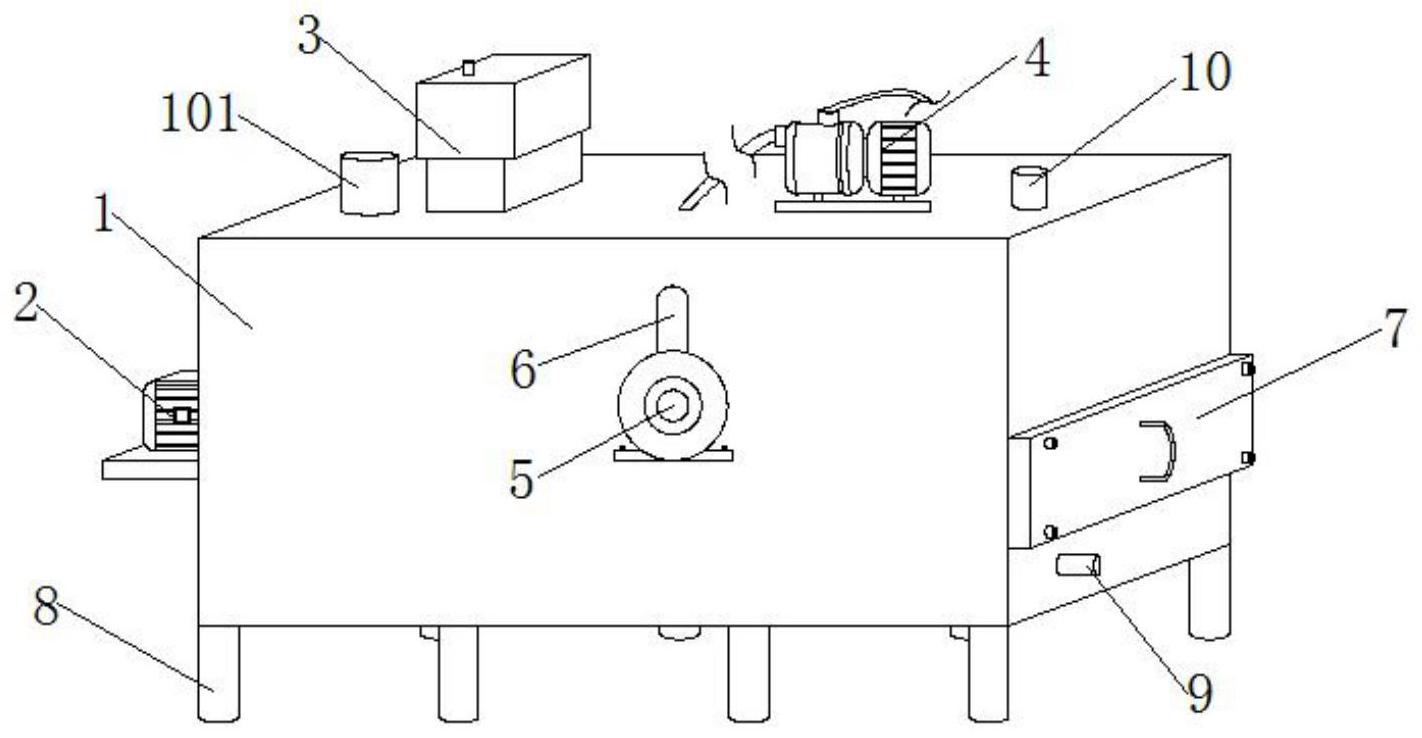

1.一種芯片生產廢水再生處理過濾池，包括過濾池本體(1)、電機(2)和蓋板(7)，其特征在于：所述過濾池本體(1)的上表面固定連接有進水口(101)，所述過濾池本體(1)的內壁固定連接有擋板(102)，所述擋板(102)的左側空間為攪拌槽(11)，所述擋板(102)的右側空間為凈化槽(12)，所述過濾池本體(1)的左側外表面固定連接有電機(2)，所述電機(2)的輸出端固定連接有螺紋桿(201)，所述螺紋桿(201)的外表面固定連接有多組攪拌刀片(202)，所述攪拌刀片(202)位于所述攪拌槽(11)內部，所述螺紋桿(201)的外表面固定連接有凸輪(203)，所述過濾池本體(1)位于所述凸輪(203)的上端設置有加藥裝置(3)，所述過濾池本體(1)靠近所述加藥裝置(3)的上表面固定連接有水泵(4)，所述過濾池本體(1)靠近所述水泵(4)的上表面固定連接有連接管(10)，所述過濾池本體(1)的右側外表面固定連接有螺釘(702)，所述螺釘(702)的外表面滑動連接有蓋板(7)，所述螺釘(702)遠離所述蓋板(7)的外表面螺紋連接有螺母(703)，所述蓋板(7)的右側外表面固定連接有拉手(704)，所述蓋板(7)的左側外表面固定連接有連接板(701)，所述過濾池本體(1)的右側開設有可供所述連接板(701)滑動的長孔，所述連接板(701)的左側外表面固定連接有過濾槽(706)，所述過濾槽(706)的外表面滑動連接有U型凹槽塊(15)，所述U型凹槽塊(15)遠離所述過濾槽(706)的一端與所述凈化槽(12)的內壁固定連接，所述過濾槽(706)的上表面設置有安裝框(707)，所述安裝框(707)的上表面貫穿開設有螺紋孔一，所述過濾槽(706)的上表面開設有螺紋孔二，所述螺紋孔一和所述螺紋孔二的內壁固定連接有螺紋釘，所述安裝框(707)的內壁固定連接有防護網(708)。
2.如權利要求1所述的一種芯片生產廢水再生處理過濾池，其特征在于：所述過濾池本體(1)的右側內表面固定連接有凹凸塊，所述螺紋桿(201)貫穿所述擋板(102)的外表面與所述凹凸塊轉動連接，所述進水口(101)位于所述凈化槽(12)內的外表面螺紋連接有滑座(205)，所述凈化槽(12)的內壁固定連接有導向桿(204)，所述導向桿(204)貫穿滑動與所述滑座(205)的兩側，所述滑座(205)的下表面固定連接有清掃刷(206)。
3.如權利要求1所述的一種芯片生產廢水再生處理過濾池，其特征在于：所述螺釘(702)為四組，所述過濾池本體(1)的右側下表面固定連接有出水管(9)。
4.如權利要求1所述的一種芯片生產廢水再生處理過濾池，其特征在于：所述長孔的內壁固定連接有密封條(705)，所述長孔與所述連接板(701)相適配。
5.如權利要求1所述的一種芯片生產廢水再生處理過濾池，其特征在于：所述過濾池本體(1)的內壁前端固定連接有固定管(402)，所述固定管(402)位于所述攪拌槽(11)內部，所述水泵(4)的左側固定連接有抽水管(401)，所述抽水管(401)位于所述固定管(402)的內部。
6.如權利要求1所述的一種芯片生產廢水再生處理過濾池，其特征在于：所述擋板(102)的右側外表面固定連接有過濾槽(14)，所述過濾槽(14)的右側外表面固定連接有斜過濾板(13)，所述斜過濾板(13)遠離所述過濾槽(14)的一端與所述過濾池本體(1)的右側內壁固定連接。
7.如權利要求6所述的一種芯片生產廢水再生處理過濾池，其特征在于：所述過濾池本體(1)位于所述凈化槽(12)的前端開設有圓孔，所述圓孔內壁固定連接有排污管(6)，所述排污管(6)延伸至所述過濾槽(14)的底端，所述排污管(6)遠離所述圓孔的一端固定連接有吸泵(5)，所述吸泵(5)與所述過濾池本體(1)的前端固定連接。
8.如權利要求1所述的一種芯片生產廢水再生處理過濾池，其特征在于：所述加藥裝置(3)的內壁固定連接有裝藥箱(301)和下藥箱(302)，所述裝藥箱(301)的上表面固定連接有加藥孔，所述裝藥箱(301)的下表面開設有出料口(308)，所述下藥箱(302)的內壁固定連接有下料漏斗(303)，所述下料漏斗(303)的開口處設置有封板(304)，所述下藥箱(302)靠近所述過濾池本體(1)的內壁固連接有斜板(306)，所述封板(304)的尺寸與所述開口處相適配，所述封板(304)的下表面固定連接有連桿(305)，所述連桿(305)的下表面固定連接有弧形塊(307)。
9.如權利要求8所述的一種芯片生產廢水再生處理過濾池，其特征在于：所述弧形塊(307)位于所述凸輪(203)的正上方。
發明內容
本發明的目的在于：為了保障超濾反滲透系統的穩定運行，提高芯片生產廢水再生回用率。過濾，作為整個污水處理再生回用工藝流程的重要一環，不可或缺。
本發明采用的技術方案如下：一種芯片生產廢水再生處理過濾池，包括過濾池本體、電機和蓋板，所述過濾池本體的上表面固定連接有進水口，所述過濾池本體的內壁固定連接有擋板，所述擋板的左側空間為攪拌槽，所述擋板的右側空間為凈化槽，所述過濾池本體的左側外表面固定連接有電機，所述電機的輸出端固定連接有螺紋桿，所述螺紋桿的外表面固定連接有多組攪拌刀片，所述攪拌刀片位于所述攪拌槽內部，所述螺紋桿的外表面固定連接有凸輪，所述過濾池本體位于所述凸輪的上端設置有加藥裝置，所述過濾池本體靠近所述加藥裝置的上表面固定連接有水泵，所述過濾池本體靠近所述水泵的上表面固定連接有連接管，所述過濾池本體的右側外表面固定連接有螺釘，所述螺釘?shù)耐獗砻婊瑒舆B接有蓋板，所述螺釘遠離所述蓋板的外表面螺紋連接有螺母，所述蓋板的右側外表面固定連接有拉手，所述蓋板的左側外表面固定連接有連接板，所述過濾池本體的右側開設有可供所述連接板滑動的長孔，所述連接板的左側外表面固定連接有過濾槽，所述過濾槽的外表面滑動連接有U型凹槽塊，所述U型凹槽塊遠離所述過濾槽的一端與所述凈化槽的內壁固定連接，所述過濾槽的上表面設置有安裝框，所述安裝框的上表面貫穿開設有螺紋孔一，所述過濾槽的上表面開設有螺紋孔二，所述螺紋孔一和所述螺紋孔二的內壁固定連接有螺紋釘，所述安裝框的內壁固定連接有防護網。
通過采用上述技術方案，由加藥裝置對攪拌槽內部添加藥粉，再由電機、螺紋桿和攪拌刀片進行攪拌，攪拌后的混合水通過水泵抽入至凈化槽的內部，再由過濾槽進行過濾，過濾槽的內部由下往上分別填充平鋪有活性炭層、細沙層，和活性炭層，填充后可由安裝框和防護網進行封口，防止內部填充物外溢；通過以上結構的配合，增加多重處理效果，進而加大廢水的處理力度。
在一優選的實施方式中，所述過濾池本體的右側內表面固定連接有凹凸塊，所述螺紋桿貫穿所述擋板的外表面與所述凹凸塊轉動連接，所述進水口位于所述凈化槽內的外表面螺紋連接有滑座，所述凈化槽的內壁固定連接有導向桿，所述導向桿貫穿滑動與所述滑座的兩側，所述滑座的下表面固定連接有清掃刷。
通過采用上述技術方案，根據螺紋桿的螺距大小及凈化槽內螺紋桿長度的不同，設置電機的正反轉動數值，使滑座在螺紋桿和導向桿的帶動下左右滑動，與滑座固定的清掃刷對安裝框上方的少量大顆粒雜質進行清潔，避免對防護網造成堵塞。
在一優選的實施方式中，所述螺釘為四組，所述過濾池本體的右側下表面固定連接有出水管。
通過采用上述技術方案，四組螺釘分別位于蓋板的四個角。
在一優選的實施方式中，所述長孔的內壁固定連接有密封條，所述長孔與所述連接板相適配。
通過采用上述技術方案，密封條可增加連接板與長孔的密封性，防止凈化槽內部的水溢出。
在一優選的實施方式中，所述過濾池本體的內壁前端固定連接有固定管，所述固定管位于所述攪拌槽內部，所述水泵的左側固定連接有抽水管，所述抽水管位于所述固定管的內部。
通過采用上述技術方案，抽水管位于固定管的內部，當攪拌槽內污水進行攪拌時，可對抽水管進行限定，避免抽水管與攪拌裝置相攪。
在一優選的實施方式中，所述擋板的右側外表面固定連接有過濾槽，所述過濾槽的右側外表面固定連接有斜過濾板，所述斜過濾板遠離所述過濾槽的一端與所述過濾池本體的右側內壁固定連接。
通過采用上述技術方案，當混合水進入凈化槽內部時，由斜過濾板對混合水進行雜質過濾，再由過濾槽對雜質進行收集。
在一優選的實施方式中，所述過濾池本體位于所述凈化槽的前端開設有圓孔，所述圓孔內壁固定連接有排污管，所述排污管延伸至所述過濾槽的底端，所述排污管遠離所述圓孔的一端固定連接有吸泵，所述吸泵與所述過濾池本體的前端固定連接。
通過采用上述技術方案，吸泵和排污管可將過濾槽內部的收集的雜質抽出外排。
在一優選的實施方式中，所述加藥裝置的內壁固定連接有裝藥箱和下藥箱，所述裝藥箱的上表面固定連接有加藥孔，所述裝藥箱的下表面開設有出料口，所述下藥箱的內壁固定連接有下料漏斗，所述下料漏斗的開口處設置有封板，所述下藥箱靠近所述過濾池本體的內壁固連接有斜板，所述封板的尺寸與所述開口處相適配，所述封板的下表面固定連接有連桿，所述連桿的下表面固定連接有弧形塊。
通過采用上述技術方案，由加藥孔對裝藥箱內部的藥粉進行添加，同時藥粉通過過濾池本體上端開設的孔洞和出料口及下料漏斗的開口處，進行下料。
在一優選的實施方式中，所述弧形塊位于所述凸輪的正上方。
通過采用上述技術方案，凸輪轉動時可將凸輪頂起。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、本發明中，裝藥箱、下藥箱、下料漏斗、封板、連桿、斜板、弧形塊和出料口與凸輪的配合，可對攪拌槽的內部添加藥粉、電機、螺紋桿和攪拌刀片可對攪拌槽內部的藥粉混合水進行攪拌，加快藥粉與污水之間的融合。
2、本發明中，當融合后的混合水，通過水泵帶動抽水管抽出，再由水泵的輸出端通過連接管對凈化槽進行輸送，水泵的間隔時間可根據攪拌槽內污水與加藥裝置的混合情況進行調整，當混合水由連接管進入凈化槽時，斜過濾板和過濾槽可對水中的大顆粒雜質進行收集，由吸泵和排污管進行外排。
3、本發明中，螺紋桿、導向桿、滑座和清掃刷之間的配合，可對防護網進行清掃，同時通過拆卸安裝框和防護網可對過濾槽內部的過濾物進行跟換。
（發明人：孫鐸;顧繼松）
