公布日：2023.05.30
申請日：2022.12.26
分類號：C02F11/14(2019.01)I;C02F11/125(2019.01)I
摘要
本發明公開了一種廢水無機污泥處理裝置，混合箱體上設置有輸入管道和輸出管道，混合箱體上端設置有混合電機，混合電機的輸出端設置有混合件，混合件可轉動的向下延伸至混合箱體內；輸出管道的輸出端與連接管道的輸入端連接，連接管道的輸出端與污泥混合單元連接，污泥混合單元包括前高后低傾斜設置的污泥箱體，污泥箱體的前端與連接管道的輸出端連接，污泥箱體內設置有若干個第一導向板和若干個第二導向板，各第一導向板與各第二導向板錯位設置，各第一導向板和各第二導向板的外側分別與污泥箱體的兩側內壁連接；污泥箱體的后端與疊螺機連接。本發明有效的提高了泥水分離的效果；同時具有結構簡單、制造成本低和不易損壞等有益效果。
權利要求書

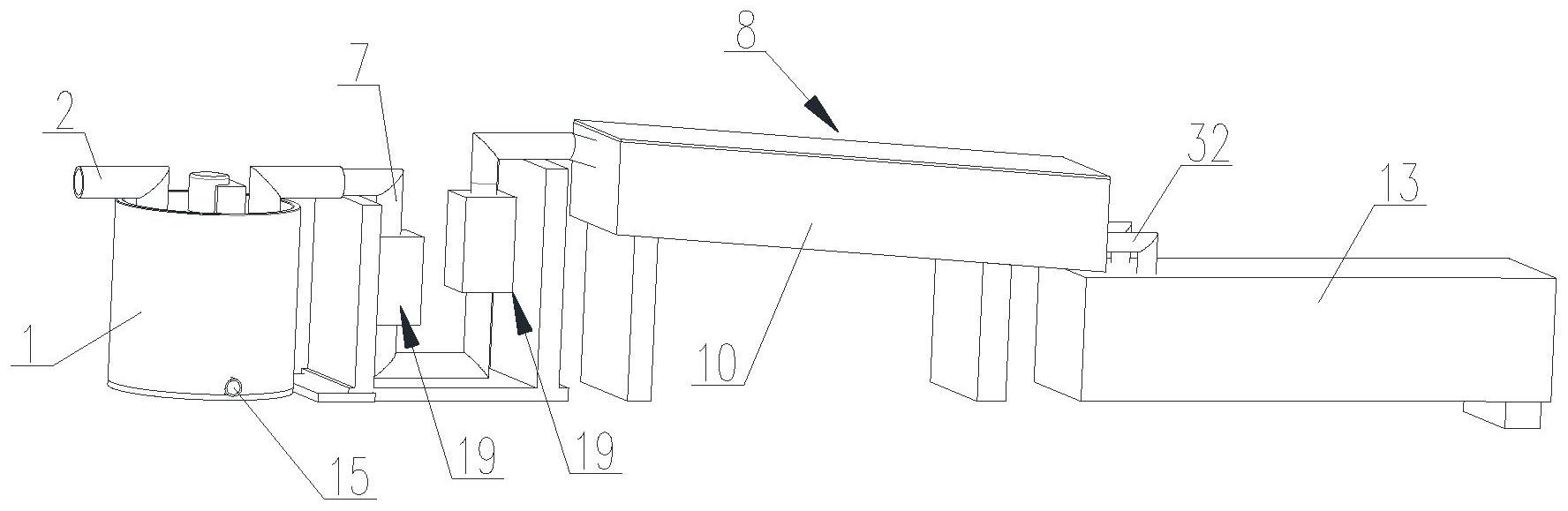

1.一種廢水無機污泥處理裝置，其特征是：包括混合箱體(1)，所述混合箱體(1)上設置有輸入管道(2)和輸出管道(3)，所述混合箱體(1)上端設置有混合電機(5)，所述混合電機(5)的輸出端設置有混合件(6)，所述混合件(6)可轉動的向下延伸至所述混合箱體(1)內；所述輸出管道(3)的輸出端與連接管道(7)的輸入端連接，所述連接管道(7)的輸出端與污泥混合單元(8)連接，所述連接管道(7)上設置有兩個加藥管(9)；所述污泥混合單元(8)包括前高后低傾斜設置的污泥箱體(10)，所述污泥箱體(10)的前端與所述連接管道(7)的輸出端連接，所述污泥箱體(10)內設置有若干個第一導向板(11)和若干個第二導向板(12)，各所述第一導向板(11)與各所述第二導向板(12)錯位設置，各所述第一導向板(11)和各所述第二導向板(12)的外側分別與所述污泥箱體(10)的兩側內壁連接；所述污泥箱體(10)的后端與疊螺機(13)連接。
2.如權利要求1所述的廢水無機污泥處理裝置，其特征是：所述輸出管道(3)上設置有排污泵，所述混合箱體(1)的下半段設置有可關閉和開啟的排污管(15)。
3.如權利要求2所述的廢水無機污泥處理裝置，其特征是：所述混合箱體(1)的上端設置有電機安裝座(16)，所述電機安裝座(16)上設置有所述混合電機(5)，所述混合電機(5)的輸出端可轉動的延伸至所述混合箱體(1)內；所述混合件(6)包括可轉動的混合板(17)，所述混合板(17)上設置有兩個開口(18)，所述混合板(17)的上端與所述混合電機(5)的輸出端連接，所述混合板(17)的下端與所述混合箱體(1)的下端轉動連接。
4.如權利要求3所述的廢水無機污泥處理裝置，其特征是：所述連接管道(7)上設置有兩個結構相同的管道混合單元(19)，所述管道混合單元(19)包括加藥箱體(20)，各所述加藥管(9)分別設置在各所述加藥箱體(20)的前半段，所述加藥箱體(20)內設置有導流件(21)，所述導流件(21)位于所述加藥箱體(20)的后半段，所述加藥箱體(20)的中部設置有多孔板(22)。
5.如權利要求4所述的廢水無機污泥處理裝置，其特征是：所述導流件(21)包括錯位設置且相互配合使用的兩個半圓形導流板(23)。
6.如權利要求5所述的廢水無機污泥處理裝置，其特征是：各所述第一導向板(11)和各所述第二導向板(12)均前高后低的傾斜設置在所述污泥箱體(10)內；各所述第一導向板(11)和各所述第二導向板(12)均與所述污泥箱體(10)可拆卸連接。
7.如權利要求6所述的廢水無機污泥處理裝置，其特征是：所述污泥箱體(10)內設置有分配器(26)；所述分配器(26)的兩側均設置有出料口(27)。
8.如權利要求7所述的廢水無機污泥處理裝置，其特征是：所述分配器(26)包括呈V字形的分配罩(28)，所述分配罩(28)內設置有加強框(29)，所述分配罩(28)和所述加強框(29)的上端同時與頂板(30)的下端可拆卸連接，所述分配罩(28)和所述加強框(29)的后端同時與定位板(31)連接，所述定位板(31)可拆卸的與所述污泥箱體(10)的內壁連接，所述出料口(27)同時穿過所述定位板(31)和所述污泥箱體(10)并通過輸出管道(32)與所述疊螺機(13)連接。
發明內容
有鑒于現有技術的上述缺陷，本發明所要解決的技術問題是提供一種能夠有效解決上述技術問題的廢水無機污泥處理裝置。
為實現上述目的，本發明提供了一種廢水無機污泥處理裝置，包括混合箱體，所述混合箱體上設置有輸入管道和輸出管道，所述混合箱體上端設置有混合電機，所述混合電機的輸出端設置有混合件，所述混合件可轉動的向下延伸至所述混合箱體內；
所述輸出管道的輸出端與連接管道的輸入端連接，所述連接管道的輸出端與污泥混合單元連接，所述連接管道上設置有兩個加藥管；
所述污泥混合單元包括前高后低傾斜設置的污泥箱體，所述污泥箱體的前端與所述連接管道的輸出端連接，所述污泥箱體內設置有若干個第一導向板和若干個第二導向板，各所述第一導向板與各所述第二導向板錯位設置，各所述第一導向板和各所述第二導向板的外側分別與所述污泥箱體的兩側內壁連接；所述污泥箱體的后端與疊螺機連接。
作為優選，所述輸出管道上設置有排污泵，所述混合箱體的下半段設置有可關閉和開啟的排污管。
作為優選，所述混合箱體的上端設置有電機安裝座，所述電機安裝座上設置有所述混合電機，所述混合電機的輸出端可轉動的延伸至所述混合箱體內；
所述混合件包括可轉動的混合板，所述混合板上設置有兩個開口，所述混合板的上端與所述混合電機的輸出端連接，所述混合板的下端與所述混合箱體的下端轉動連接。
作為優選，所述連接管道上設置有兩個結構相同的管道混合單元，所述管道混合單元包括加藥箱體，各所述加藥管分別設置在各所述加藥箱體的前半段，所述加藥箱體內設置有導流件，所述導流件位于所述加藥箱體的后半段，所述加藥箱體的中部設置有多孔板。
作為優選，所述導流件包括錯位設置且相互配合使用的兩個半圓形導流板。
作為優選，各所述第一導向板和各所述第二導向板均前高后低的傾斜設置在所述污泥箱體內；各所述第一導向板和各所述第二導向板均與所述污泥箱體可拆卸連接。
作為優選，所述污泥箱體內設置有分配器；所述分配器的兩側均設置有出料口。
作為優選，所述分配器包括呈V字形的分配罩，所述分配罩內設置有加強框，所述分配罩和所述加強框的上端同時與頂板的下端可拆卸連接，所述分配罩和所述加強框的后端同時與定位板連接，所述定位板可拆卸的與所述污泥箱體的內壁連接，所述出料口同時穿過所述定位板和所述污泥箱體并通過輸出管道與所述疊螺機連接。
本發明的有益效果是：通過本裝置使其進入到連接管道中的泥水被充分混合，避免污泥下沉至混合箱體中，由于此時并未加入藥劑，從而混合不會打散加藥后形成的絮狀物，隨后通過在連接管道設置管道混合單元，從而在實現加藥的同時對其進行第一次藥液混合，完成第一次藥液混合后在進入到污泥混合單元中再次進行藥液混合，通過加藥后完成兩次藥液混合使其絮狀物變大，從而有效的提高了后續疊螺機進行泥水分離的效果；同時具有結構簡單、制造成本低和不易損壞等有益效果。
（發明人：李清;張曉勇;傅德晟;李晟;岳波;王嘯吟;郭龍杰;唐杰;王小平）
