公布日：2023.06.02
申請日：2022.12.16
分類號：C02F9/00(2023.01)I;C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F1/461(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F3/00(2023.01)N;C02F1/
44(2023.01)N;C02F101/30(2006.01)N
摘要

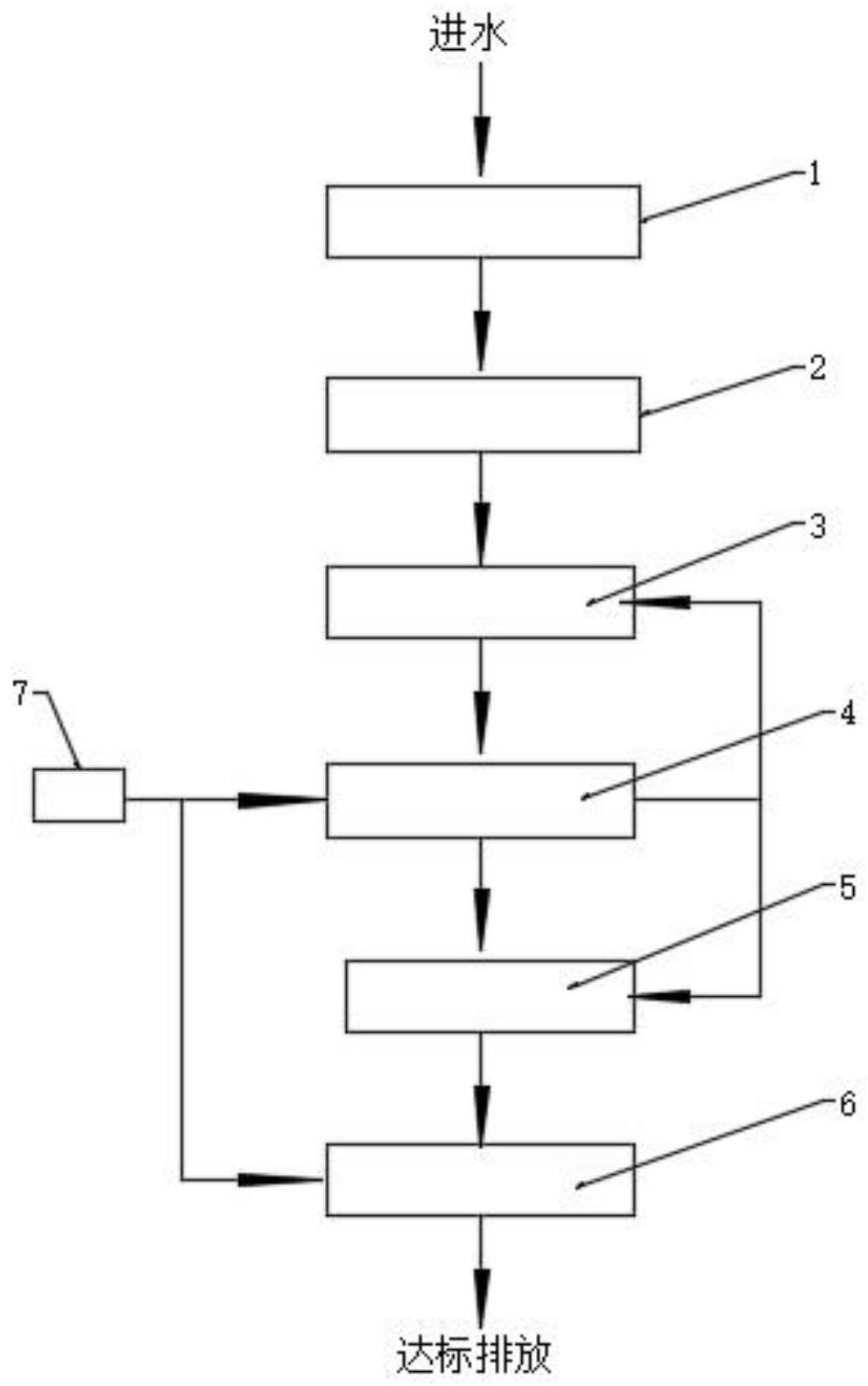

本發明公開了一種基于雙級臭氧催化氧化的難降解有機廢水處理系統，包括水流依次流經的格柵調節池、混凝沉淀池、生化反應區、兩級臭氧催化氧化區和生物濾池，所述兩級臭氧催化氧化區包括臭氧電催化氧化區和臭氧催化劑催化氧化區，所述臭氧電催化氧化區內設置有用于臭氧電催化的電極板，所述臭氧催化劑催化氧化區內設置有用于固定催化劑的催化劑濾筒；所述臭氧電催化氧化區和臭氧催化劑催化氧化區的底部均設置有曝氣裝置。本申請的廢水處理系統，通過布置兩級臭氧催化氧化區，有效提高了臭氧被催化成高氧化性自由基的程度，進而改善了廢水處理效果。
權利要求書
1.一種基于雙級臭氧催化氧化的難降解有機廢水處理系統，其特征在于：包括水流依次流經的格柵調節池、混凝沉淀池、生化反應區、兩級臭氧催化氧化區和生物濾池，所述兩級臭氧催化氧化區包括臭氧電催化氧化區和臭氧催化劑催化氧化區，所述臭氧電催化氧化區內設置有用于臭氧電催化的電極板，所述臭氧催化劑催化氧化區內設置有用于固定催化劑的催化劑濾筒；所述臭氧電催化氧化區和臭氧催化劑催化氧化區的底部均設置有曝氣裝置。
2.根據權利要求1所述的基于雙級臭氧催化氧化的難降解有機廢水處理系統，其特征在于：所述臭氧電催化氧化區內的曝氣裝置通過臭氧發生器曝氣，所述臭氧催化劑催化氧化區內的曝氣裝置通過導氣管與臭氧電催化氧化區氣流連通而利用臭氧電催化氧化區的尾氣曝氣。
3.根據權利要求2所述的基于雙級臭氧催化氧化的難降解有機廢水處理系統，其特征在于：所述臭氧催化劑催化氧化區通過導氣管與生化反應區及生物濾池氣流連通。
4.根據權利要求3所述的基于雙級臭氧催化氧化的難降解有機廢水處理系統，其特征在于：所述催化劑濾筒包括環形骨架以及貼合在環形骨架內、外側壁的過濾膜，所述催化劑填充在環形骨架形成的環形腔內；催化劑濾筒的頂部設置有出水管。
5.根據權利要求4所述的基于雙級臭氧催化氧化的難降解有機廢水處理系統，其特征在于：所述出水管包括出水支管和出水總管，所述出水支管的一端與催化劑濾筒的頂部連接，另一端與出水總管連通。
6.根據權利要求1-5任意一項所述的基于雙級臭氧催化氧化的難降解有機廢水處理系統，其特征在于：所述臭氧電催化氧化區內的兩塊電極板之間通過彈性件連接。
發明內容
為了克服現有技術中存在的不足，本發明的目的在于提供一種基于雙級臭氧催化氧化的難降解有機廢水處理系統，以便提高廢水處理效果。
本發明通過以下技術手段解決上述問題：
一種基于雙級臭氧催化氧化的難降解有機廢水處理系統，包括水流依次流經的格柵調節池、混凝沉淀池、生化反應區、兩級臭氧催化氧化區和生物濾池，所述兩級臭氧催化氧化區包括臭氧電催化氧化區和臭氧催化劑催化氧化區，所述臭氧電催化氧化區內設置有用于臭氧電催化的電極板，所述臭氧催化劑催化氧化區內設置有用于固定催化劑的催化劑濾筒；所述臭氧電催化氧化區和臭氧催化劑催化氧化區的底部均設置有曝氣裝置。
進一步，所述臭氧電催化氧化區內的曝氣裝置通過臭氧發生器曝氣，所述臭氧催化劑催化氧化區內的曝氣裝置通過導氣管與臭氧電催化氧化區氣流連通而利用臭氧電催化氧化區的尾氣曝氣。
進一步，所述臭氧催化劑催化氧化區通過導氣管與生化反應區及生物濾池氣流連通。
進一步，所述催化劑濾筒包括環形骨架以及貼合在環形骨架內、外側壁的過濾膜，所述催化劑填充在環形骨架形成的環形腔內；催化劑濾筒的頂部設置有出水管。
進一步，所述出水管包括出水支管和出水總管，所述出水支管的一端與催化劑濾筒的頂部連接，另一端與出水總管連通。
進一步，所述臭氧電催化氧化區內的兩塊電極板之間通過彈性件連接。
相比于現有技術，本發明的有益效果在于：
1、本申請的廢水處理系統，通過布置兩級臭氧催化氧化區，臭氧經過兩級催化，其中一級的臭氧通過電催化，另一級的臭氧通過催化劑催化，有效提高了臭氧被催化成高氧化性自由基的程度，進而改善了廢水處理效果。
2、進一步來說，用于臭氧電催化的兩塊電極板之間通過彈性件連接，使得二者之間的間距可以根據進水流量大小自適應調節，提高電催化反應速率。
3、進一步來說，有效利用臭氧發生器產生的臭氧及制備臭氧過程中所需的純氧，臭氧發生器在制備臭氧的過程中，氧氣的轉換率一般在8％左右，剩余的氧氣被充分利用在生化反應區和生物濾池。
（發明人：劉君;岳中秋;朱春游;向偉;余晗;屈林;張玲）
