公布日：2023.06.09
申請日：2023.04.06
分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/20(2023.01)N;C02F1/00(2023.01)N;C02F1/58(2023.01)N;C02F101/16(2006.01)N
摘要
本發明公開了一種氨氮廢水處理系統及處理方法；該氨氮廢水處理系統包括加堿pH調節池和脫氣膜單元；加堿pH調節池與低濃度氨氮廢水進路或高濃度氨氮廢水進路連接；脫氣膜單元的廢水進口接入加堿pH調節池輸出的氨氮廢水，吸收劑進口連接酸吸收劑管路；脫氣膜單元將氨氮廢水中的氨氣脫出，脫出的氨氣由酸吸收劑吸收；低濃度氨氮廢水進路與加堿pH調節池之間還連接有加酸pH調節池，加酸pH調節池與加堿pH調節池之間還連接有逆滲透膜組。該系統及處理方法具有能耗低、運行成本低、操作方便、資源回收管理方便、無二次污染等特點，能夠高效處理氨氮廢水，并能生產副產品銨鹽，實現資源回收利用。
權利要求書
1.一種氨氮廢水處理系統，其特征在于：包括加堿pH調節池和脫氣膜單元；加堿pH調節池與低濃度氨氮廢水進路或高濃度氨氮廢水進路連接；脫氣膜單元的廢水進口接入加堿pH調節池輸出的氨氮廢水，吸收劑進口連接酸吸收劑管路；脫氣膜單元將氨氮廢水中的氨氣脫出，脫出的氨氣由酸吸收劑吸收；低濃度氨氮廢水進路與加堿pH調節池之間還連接有加酸pH調節池，加酸pH調節池與加堿pH調節池之間還連接有逆滲透膜組。
2.根據權利要求1所述的一種氨氮廢水處理系統，其特征在于：所述低濃度氨氮廢水進路與加酸pH調節池之間還連接有活性炭過濾器。
3.根據權利要求1所述的一種氨氮廢水處理系統，其特征在于：所述脫氣膜單元包括串聯的一級脫氣膜組和二級脫氣膜組。
4.根據權利要求1所述的一種氨氮廢水處理系統，其特征在于：脫氣膜單元的產水口連接除氨氮水管路，脫氣膜單元的的銨鹽出口連接銨鹽產出管路。
5.根據權利要求1所述的一種氨氮廢水處理系統，其特征在于：所述逆滲透膜組的出水口連接有產水管路。
6.權利要求1至5任一項所述的氨氮廢水處理系統的處理方法，其特征在于：當氨氮廢水為高濃度氨氮廢水時，高濃度氨氮廢水收集于加堿pH調節池中，向高濃度氨氮廢水中加堿調整pH，然后將高濃度氨氮廢水輸送至脫氣膜單元，酸吸收劑加入至脫氣膜單元中的脫氣膜組中，在脫氣膜組中，氨氮廢水中的氨透過脫氣膜組中的中空纖維膜進入酸吸收劑中，酸吸收劑吸收氨產出銨鹽，除氨氮水由脫氣膜單元產出；當氨氮廢水為低濃度氨氮廢水時，低濃度氨氮廢水經過預處理后，進入加酸pH調節池中，向低濃度氨氮廢水中加酸調節pH，然后將低濃度氨氮廢水輸送至逆滲透膜組中；經逆滲透膜組后，氨氮廢水的濃度提高；逆滲透膜組產出的高濃度氨氮廢水進入加堿pH調節池中，向該高濃度氨氮廢水中加堿調整pH，然后將高濃度氨氮廢水輸送至脫氣膜單元，酸吸收劑加入至脫氣膜單元中的脫氣膜組中，在脫氣膜組中，氨氮廢水中的氨透過脫氣膜組中的中空纖維膜進入酸吸收劑中，酸吸收劑吸收氨產出銨鹽，除氨氮水由脫氣膜單元產出。
7.根據權利要求6所述的氨氮廢水處理系統的處理方法，其特征在于：所述低濃度氨氮廢水的氨氮濃度小于3000ppm。
8.根據權利要求6所述的氨氮廢水處理系統的處理方法，其特征在于：加堿調節池中加入的堿為液堿，加酸調節池中加入的酸為硫酸，所述酸吸收劑為硫酸。
9.根據權利要求6所述的氨氮廢水處理系統的處理方法，其特征在于：當氨氮廢水為低濃度氨氮廢水時，低濃度氨氮廢水先經過活性炭過濾器預處理。
10.根據權利要求6所述的氨氮廢水處理系統的處理方法，其特征在于：脫氣膜單元產出的除氨氮水中氨氮濃度小于50ppm。
發明內容
為解決上述技術問題，本發明的目的在于提供一種氨氮廢水處理系統及處理方法；該系統及處理方法具有能耗低、運行成本低、操作方便、資源回收管理方便、無二次污染等特點，能夠高效處理氨氮廢水，并能生產副產品銨鹽，實現資源回收利用。
為實現上述技術目的，達到上述技術效果，本發明通過以下技術方案實現：

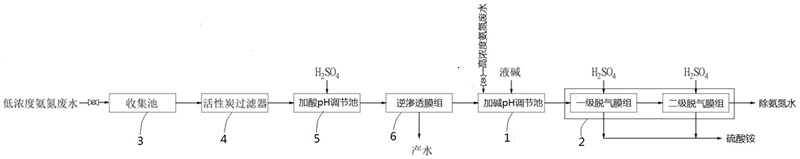

一種氨氮廢水處理系統，包括加堿pH調節池和脫氣膜單元；
加堿pH調節池與低濃度氨氮廢水進路或高濃度氨氮廢水進路連接；
脫氣膜單元的廢水進口接入加堿pH調節池輸出的氨氮廢水，吸收劑進口連接酸吸收劑管路；脫氣膜單元將氨氮廢水中的氨氣脫出，脫出的氨氣由酸吸收劑吸收；
低濃度氨氮廢水進路與加堿pH調節池之間還連接有加酸pH調節池，加酸pH調節池與加堿pH調節池之間還連接有逆滲透膜組。
進一步的，所述低濃度氨氮廢水進路與加酸pH調節池之間還連接有活性炭過濾器�；钚蕴窟^濾器可降低氨氮廢水中的SS和COD。
進一步的，所述脫氣膜單元包括串聯的一級脫氣膜組和二級脫氣膜組。
進一步的，脫氣膜單元的產水口連接除氨氮水管路，脫氣膜單元的的銨鹽出口連接銨鹽產出管路。
進一步的，所述逆滲透膜組的出水口連接有產水管路。
本發明進一步提供了該氨氮廢水處理系統的處理方法，具體為：
當氨氮廢水為高濃度氨氮廢水時，高濃度氨氮廢水收集于加堿pH調節池中，向高濃度氨氮廢水中加堿調整pH，然后將高濃度氨氮廢水輸送至脫氣膜單元，酸吸收劑加入至脫氣膜單元中的脫氣膜組中，在脫氣膜組中，氨氮廢水中的氨透過脫氣膜組中的中空纖維膜進入酸吸收劑中，酸吸收劑吸收氨產出銨鹽，除氨氮水由脫氣膜單元產出；
當氨氮廢水為低濃度氨氮廢水時，低濃度氨氮廢水經過預處理后，進入加酸pH調節池中，向低濃度氨氮廢水中加酸調節pH，然后將低濃度氨氮廢水輸送至逆滲透膜組中；經逆滲透膜組后，氨氮廢水的濃度提高；逆滲透膜組產出的高濃度氨氮廢水進入加堿pH調節池中，向該高濃度氨氮廢水中加堿調整pH，然后將高濃度氨氮廢水輸送至脫氣膜單元，酸吸收劑加入至脫氣膜單元中的脫氣膜組中，在脫氣膜組中，氨氮廢水中的氨透過脫氣膜組中的中空纖維膜進入酸吸收劑中，酸吸收劑吸收氨產出銨鹽，除氨氮水由脫氣膜單元產出。
進一步的，所述低濃度氨氮廢水的氨氮濃度小于3000ppm。
進一步的，加堿調節池中加入的堿為液堿，加酸調節池中加入的酸為硫酸，所述酸吸收劑為硫酸。
進一步的，在該方法中，當氨氮廢水為低濃度氨氮廢水時，低濃度氨氮廢水先經過活性炭過濾器預處理，以降低氨氮廢水中的SS和COD。
進一步的，經過該系統處理后，脫氣膜單元產出的除氨氮水中氨氮濃度小于50ppm。
本發明的有益效果是：
本發明能夠根據氨氮廢水的濃度選擇不同的方式進行處理；當氨氮廢水為高濃度氨氮廢水時，氨氮廢水經脫氣膜組進行脫氨，酸吸收液將脫出的氨氣生成銨鹽；但氨氮廢水中的氨氮濃度小于3000ppm時，不易直接利用脫氣膜組脫除吸收氨；低濃度氨氮廢水經預處理，再用酸調節pH后，經逆滲透膜組將氨氮廢水濃度提高至大于4000ppm，同時也減少了三分之二的廢水量，還可減少后端脫氣膜組的投資及占地面積；逆滲透膜組產生的高濃度氨氮廢水可再經脫氣膜組進行脫氨處理。
本發明一方面能夠降低氨氮廢水中的氨氮濃度，實現氨氮廢水的綜合達標治理，另一方面還生產可資源化的銨鹽，以回收利用氨氮，實現了氨氮廢水的資源化利用。
本發明具有能耗低、運行成本低、操作方便、資源回收管理方便、無二次污染等特點。本發明可應對各種含氮廢水，可根據廢水水質選擇脫氣膜組前的處理工藝，工藝靈活性高。
（發明人：禹大龍;王君宇）
