公布日：2023.01.31
申請日：2022.09.30
分類號：C02F3/00(2006.01)I;C02F1/00(2006.01)I;B01D36/00(2006.01)I
摘要
本發明公開了一種具有中空纖維生物膜的污水處理裝置，屬于污水處理技術領域，包括初濾箱，初濾箱的內腔側壁固定安裝有第一液壓桿，第一液壓桿與初濾箱未連接的一端固定安裝有第一推板，初濾箱的底壁開口內設置有初濾網，初濾箱的底面四角均焊接有角鐵，四個角鐵共同連接有收集箱，收集箱側壁底端焊接有吸水管，吸水管固定連接有再濾箱，再濾箱遠離吸水管的內腔側壁固定安裝有第二液壓桿，第二液壓桿與再濾箱未連接的一端固定安裝有第二推板，再濾箱連接吸水管的一端插接有帶有中空纖維生物膜的濾框，該具有中空纖維生物膜的污水處理裝置，設置便于更換的中空纖維生物膜，保證了污水處理后的水質。
權利要求書

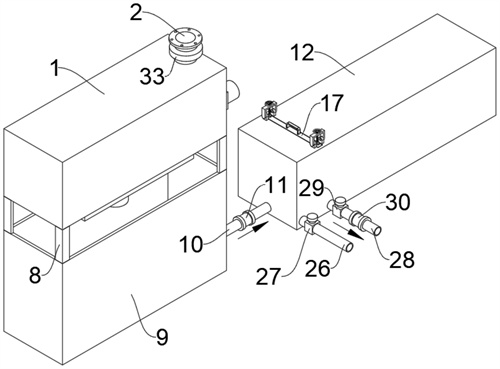

1.一種具有中空纖維生物膜的污水處理裝置，包括初濾箱(1)，其特征在于：所述初濾箱(1)的內腔側壁固定安裝有第一液壓桿(3)，所述第一液壓桿(3)與初濾箱(1)未連接的一端固定安裝有第一推板(4)，所述初濾箱(1)的底壁開口內設置有初濾網(6)，所述初濾箱(1)的底面四角均焊接有用于支撐的角鐵(8)，四個所述角鐵(8)共同連接有暫時收集廢水的收集箱(9)；所述收集箱(9)側壁底端焊接有吸水管(10)，所述吸水管(10)固定連接有再濾箱(12)，所述再濾箱(12)遠離吸水管(10)的內腔側壁固定安裝有第二液壓桿(13)，所述第二液壓桿(13)與再濾箱(12)未連接的一端固定安裝有第二推板(14)，所述再濾箱(12)連接吸水管(10)的一端插接有帶有中空纖維生物膜(18)的濾框(17)，所述中空纖維生物膜(18)靠近吸水管(10)的一側為待濾腔(31)，所述中空纖維生物膜(18)的另一側為清水腔(32)，所述待濾腔(31)底端連接有污水管(26)，所述清水腔(32)底端連接有清水管(28)。
2.根據權利要求1所述的一種具有中空纖維生物膜的污水處理裝置，其特征在于：所述初濾箱(1)遠離第一液壓桿(3)一端的側壁底部焊接有用于排出固體廢棄物的排污管(34)，且排污管(34)上設置有第四電磁閥(35)，所述初濾箱(1)遠離第一液壓桿(3)一端的頂部焊接有帶有連接法蘭的進水管(2)，且進水管(2)上設置有第三電磁閥(33)。
3.根據權利要求1所述的一種具有中空纖維生物膜的污水處理裝置，其特征在于：所述第一推板(4)遠離第一液壓桿(3)的一面粘接有第一橡膠塞(5)，所述初濾箱(1)的底壁開口出固定連接有用于收攏污水的漏斗(7)，所述第二推板(14)遠離第二液壓桿(13)的一面粘接有第二橡膠塞(15)。
4.根據權利要求1所述的一種具有中空纖維生物膜的污水處理裝置，其特征在于：所述再濾箱(12)的內腔焊接有兩個用于對濾框(17)進行限位的限位環(16)，所述濾框(17)的頂端固定安裝有便于提升濾框(17)的提手(20)。
5.根據權利要求4所述的一種具有中空纖維生物膜的污水處理裝置，其特征在于：所述濾框(17)的兩側均粘接有橡膠墊(19)，兩個所述橡膠墊(19)用于濾框(17)與限位環(16)之間縫隙的密封。
6.根據權利要求1所述的一種具有中空纖維生物膜的污水處理裝置，其特征在于：所述再濾箱(12)的頂壁開設有用于插接濾框(17)的通槽，且通槽的兩端均設置有轉動座(21)，且轉動座(21)焊接在再濾箱(12)的上表面，兩個所述轉動座(21)均轉動連接有轉動架(22)。
7.根據權利要求6所述的一種具有中空纖維生物膜的污水處理裝置，其特征在于：兩個所述轉動架(22)均螺紋連接有螺桿(23)，兩個所述螺桿(23)的底端均固定連接有用于按壓濾框(17)的壓塊(25)，兩個所述螺桿(23)的頂端均同軸固定連接有便于螺桿(23)轉動的轉盤(24)。
8.根據權利要求1所述的一種具有中空纖維生物膜的污水處理裝置，其特征在于：所述吸水管(10)上設置有第一單向閥(11)，所述污水管(26)上設置有第一電磁閥(27)，所述清水管(28)上設置有第二電磁閥(29)和第二單向閥(30)。
發明內容
本發明的目的在于提供一種具有中空纖維生物膜的污水處理裝置，以解決背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種具有中空纖維生物膜的污水處理裝置，包括初濾箱，所述初濾箱的內腔側壁固定安裝有第一液壓桿，所述第一液壓桿與初濾箱未連接的一端固定安裝有第一推板，所述初濾箱的底壁開口內設置有初濾網，所述初濾箱的底面四角均焊接有用于支撐的角鐵，四個所述角鐵共同連接有暫時收集廢水的收集箱；
所述收集箱側壁底端焊接有吸水管，所述吸水管固定連接有再濾箱，所述再濾箱遠離吸水管的內腔側壁固定安裝有第二液壓桿，所述第二液壓桿與再濾箱未連接的一端固定安裝有第二推板，所述再濾箱連接吸水管的一端插接有帶有中空纖維生物膜的濾框，所述中空纖維生物膜靠近吸水管的一側為待濾腔，所述中空纖維生物膜的另一側為清水腔，所述待濾腔底端連接有污水管，所述清水腔底端連接有清水管。
優選的，所述初濾箱遠離第一液壓桿一端的側壁底部焊接有用于排出固體廢棄物的排污管，且排污管上設置有第四電磁閥，所述初濾箱遠離第一液壓桿一端的頂部焊接有帶有連接法蘭的進水管，且進水管上設置有第三電磁閥。
優選的，所述第一推板遠離第一液壓桿的一面粘接有第一橡膠塞，所述初濾箱的底壁開口出固定連接有用于收攏污水的漏斗，所述第二推板遠離第二液壓桿的一面粘接有第二橡膠塞。
優選的，所述再濾箱的內腔焊接有兩個用于對濾框進行限位的限位環，所述濾框的頂端固定安裝有便于提升濾框的提手。
優選的，所述濾框的兩側均粘接有橡膠墊，兩個所述橡膠墊用于濾框與限位環之間縫隙的密封。
優選的，所述再濾箱的頂壁開設有用于插接濾框的通槽，且通槽的兩端均設置有轉動座，且轉動座焊接在再濾箱的上表面，兩個所述轉動座均轉動連接有轉動架。
優選的，兩個所述轉動架均螺紋連接有螺桿，兩個所述螺桿的底端均固定連接有用于按壓濾框的壓塊，兩個所述螺桿的頂端均同軸固定連接有便于螺桿轉動的轉盤。
優選的，所述吸水管上設置有第一單向閥，所述污水管上設置有第一電磁閥，所述清水管上設置有第二電磁閥和第二單向閥。
與現有技術相比，本發明的技術效果和優點：
該具有中空纖維生物膜的污水處理裝置，使用時，第四電磁閥關閉，進水管接入下水管道，向初濾箱內加入待處理的污水，接著第三電磁閥關閉，第一液壓桿推動第一推板對初濾箱內的污水進行擠壓，污水經過初濾網過濾再經過漏斗流入收集箱內，固體廢棄物留在初濾箱內，此時第一推板僅在初濾網上方活動，當初濾箱內固體廢棄物較多時，第四電磁閥開啟，第一液壓桿推動第一推板對初濾箱內的固體廢棄物進行擠壓，此時第一推板上的第一橡膠塞移動到最后接觸排污管所連接的初濾箱側壁，固體廢棄物從排污管擠出，初濾出固體廢棄物，減低了后續使用中空纖維生物膜堵塞的概率；
該具有中空纖維生物膜的污水處理裝置，使用時，第一電磁閥關閉，第二電磁閥開啟，第二液壓桿收縮，第二推板向第二液壓桿方向移動，使得第一單向閥開啟，第二單向閥關閉，再濾箱通過吸水管從收集箱中抽入初濾后的污水，此時初濾后的污水進入待濾腔，再經過中空纖維生物膜過濾進入清水腔，接著第二液壓桿伸長，推動第二推板擠壓清水腔，使得第一單向閥關閉，第二單向閥開啟，過濾后清水從清水管排出，當待濾腔內的雜質積累過多時，在第二推板擠壓清水腔時第一電磁閥開啟，第二電磁閥關閉，即可通過污水管排出混有雜質的污水，同時對中空纖維生物膜進行反沖洗，延長了中空纖維生物膜的使用壽命；
該具有中空纖維生物膜的污水處理裝置，當需要更換中空纖維生物膜時，旋轉轉盤使得螺桿盡可能的向上移動，接著向遠離提手方向轉動轉動架，然后通過提手抽出帶有中空纖維生物膜的濾框，插入新的帶有中空纖維生物膜的濾框后，轉動架轉動回原位置，旋轉轉盤螺桿向下移動，使得壓塊壓緊濾框，完成中空纖維生物膜更換，設置便于更換的中空纖維生物膜，保持了中空纖維生物膜過濾性能穩定，保證了污水處理后的水質。
（發明人：單永廣;黃亞濤;方麗男;莊夢君;單劉念;閆濤）
