公布日：2023.05.12
申請日：2022.12.14
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F7/00(2006.01)N;C02F3/30(2023.01)N
摘要
本發明屬于污水處理技術領域，公開了一種低溶解氧污水處理系統及方法。該系統包括設備控制區、低氧區、氣提區、澄清區和回流區。污水進入低氧區，低氧區內布設曝氣管，鼓風機通過曝氣管向低氧區充氧。低氧區后端設置氣提區，通過空氣提升器將低氧區后端污水提升至低氧區前端。污泥混合液經過氣提區后進入澄清區，上清液自下而上流入上層收水堰，污泥經過澄清區后端的回流泵提升至低氧區前端。本發明將低氧區的溶解氧濃度控制在較低范圍內可實現系統同步硝化反硝化，簡化工藝，有效提升原水中碳源利用率，減少碳源投加量。本發明的系統及方法具有占地面積小、系統運行簡單、自動化程度高和能耗低等特點。
權利要求書
1.一種低溶解氧污水處理系統，其特征在于，該系統包括設備控制區、低氧區、氣提區、澄清區和回流區；所述設備控制區包括鼓風機、變頻控制裝置和溶氧儀；所述溶氧儀的一端與所述變頻控制裝置連接，所述溶氧儀的另一端設置于所述低氧區內；所述鼓風機的一端與變頻控制裝置連接；所述低氧區包括低氧區池體、布水裝置、牽引繩、引導槽、曝氣管、鼓風支管、分流閥和進氣管；所述布水裝置設置于所述低氧區池體上方，用于為所述低氧區池體均勻進水；所述引導槽設置于所述低氧區池體底部，所述曝氣管設置于所述引導槽內；所述牽引繩的一端與所述低氧區池體固定連接，所述牽引繩的另一端依次與所述曝氣管、鼓風支管、分流閥和進氣管的出氣口連接；所述氣提區包括氣提區池體、空氣提升器、氣提風管、污水回流管和回流槽；所述空氣提升器設置于所述氣提區池體內，所述氣提風管的出氣口與所述空氣提升器連接，所述空氣提升器用于將所述氣提區池體內的污水通過所述污水回流管送入所述回流槽的進水口，所述回流槽的出水口設置于所述低氧區池體前端；所述鼓風機的另一端與所述進氣管的進氣口和氣提風管的進氣口連接；所述澄清區包括澄清區池體、底部進水口、斜管管組和收水堰；所述底部進水口設置于所述氣提區和澄清區之間的池體壁底部；所述收水堰設置于所述斜管管組上方，所述斜管管組和收水堰用于實現所述澄清區內的污泥混合液的固液分離；所述回流區與所述澄清區之間的池體壁底部設有進泥口；所述回流區包括回流泵和污泥回流管，所述污泥回流管的一端與所述回流泵連接，所述污泥回流管的另一端與所述回流槽的進水口連接。
2.根據權利要求1所述的低溶解氧污水處理系統，其中，所述布水裝置包括進水管、布水堰和水平調節器；所述進水管設置于所述布水堰上方；所述水平調節器用于將所述布水堰水平固定于所述低氧區內。
3.根據權利要求2所述的低溶解氧污水處理系統，其中，所述布水堰為鋸齒狀不銹鋼布水堰，堰板高度為15-25cm，開口深度為10-20cm。
4.根據權利要求1所述的低溶解氧污水處理系統，其中，所述曝氣管包括單數曝氣管和雙數曝氣管；所述鼓風支管包括單數鼓風支管和雙數鼓風支管；所述分流閥包括單數分流閥和雙數分流閥；所述牽引繩的另一端分別與所述單數曝氣管的一端和雙數曝氣管的一端連接；所述單數曝氣管的另一端依次與單數鼓風支管和單數分流閥連接；所述雙數曝氣管的另一端依次與雙數鼓風支管和雙數分流閥連接；所述單數分流閥和雙數分流閥均與所述進氣管的出氣口連接。
5.根據權利要求4所述的低溶解氧污水處理系統，其中，所述單數曝氣管和雙數曝氣管均為PU材質的條式軟管，軟管寬度各自獨立的為60-70mm；所述單數曝氣管和雙數曝氣管布置間距為5-20cm。
6.根據權利要求1所述的低溶解氧污水處理系統，其中，所述斜管管組包括多條斜管，各條斜管間的間距為45-55mm，各條斜管的長度為0.5-1.5m。
7.根據權利要求1所述的低溶解氧污水處理系統，其中，所述澄清區包括上部清水層和下部污泥層，所述上部清水層的高度為0.5-1m，所述下部污泥層的高度為0.5-1.5m。
8.一種低溶解氧污水處理方法，其特征在于，該方法采用權利要求1-7中任意一項所述的系統，包括如下步驟：向所述低氧區池體內投加活性污泥；通過所述布水裝置向所述低氧區池體內均勻進水；通過所述設備控制區控制所述低氧區池體內的溶解氧濃度；在所述氣提區，通過氣提作用將進入所述氣提區池體內的污泥混合液通過所述污水回流管回流至所述低氧區池體前端；在所述澄清區，利用淺池原理實現污泥混合液的固液分離，得到沉淀污泥和上清液，所述沉淀污泥通過所述進泥口進入所述回流區，所述上清液通過所述收水堰排出所述系統；在所述回流區，所述沉淀污泥通過所述回流泵回流至所述低氧區池體前端。
9.根據權利要求8所述的低溶解氧污水處理方法，其中，所述低氧區池體內的活性污泥濃度為5000mg/l-7000mg/l；所述低氧區內的曝氣管的通氣量為0.5-1m3/m.h，氣泡粒徑為20-50μm，氣泡上升速度為0.3-0.8m/s；通過所述設備控制區控制所述低氧區池體內的溶解氧濃度在0.5-1.0mg/l。
10.根據權利要求8所述的低溶解氧污水處理方法，其中，所述空氣提升器的氣泡粒徑為15-25μm；由所述氣提區回流至所述低氧區池體前端的污泥混合液的回流比在20-30倍；所述沉淀污泥通過所述進泥口進入所述回流區的流速在0.3m/s以上。
發明內容
本發明的目的是針對現有技術的不足，提出一種低溶解氧污水處理系統及方法。本發明將低氧區的溶解氧濃度控制在較低范圍內可實現系統同步硝化反硝化，簡化工藝，有效提升原水中碳源利用率，減少碳源投加量。本發明的系統及方法具有占地面積小、系統運行簡單、自動化程度高和能耗低等特點。

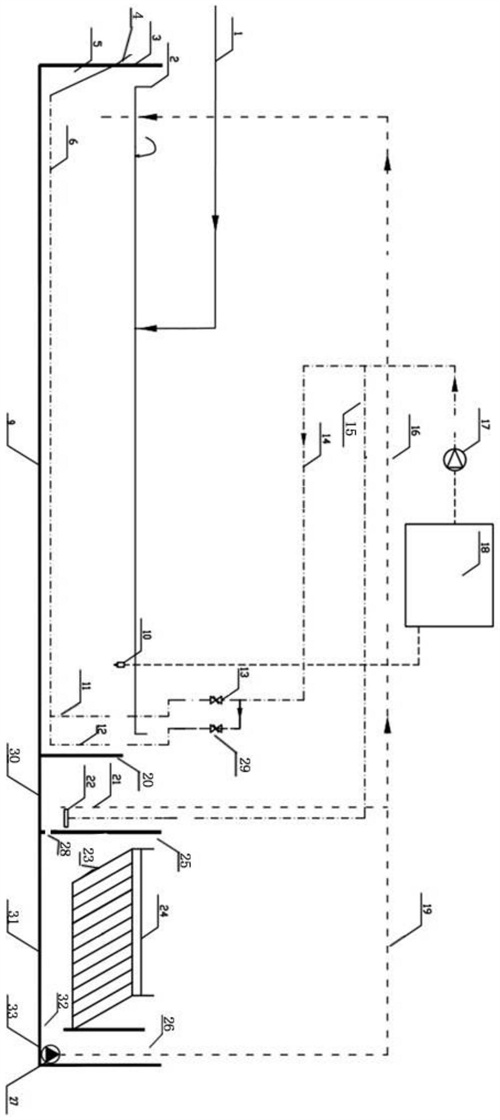

為了實現上述目的，本發明一方面提供了一種低溶解氧污水處理系統，該系統包括設備控制區、低氧區、氣提區、澄清區和回流區；
所述設備控制區包括鼓風機、變頻控制裝置和溶氧儀；所述溶氧儀的一端與所述變頻控制裝置連接，所述溶氧儀的另一端設置于所述低氧區內；所述鼓風機的一端與變頻控制裝置連接；
所述低氧區包括低氧區池體、布水裝置、牽引繩、引導槽、曝氣管、鼓風支管、分流閥和進氣管；所述布水裝置設置于所述低氧區池體上方，用于為所述低氧區池體均勻進水；所述引導槽設置于所述低氧區池體底部，所述曝氣管設置于所述引導槽內；所述牽引繩的一端與所述低氧區池體固定連接，所述牽引繩的另一端依次與所述曝氣管、鼓風支管、分流閥和進氣管的出氣口連接；
所述氣提區包括氣提區池體、空氣提升器、氣提風管、污水回流管和回流槽；所述空氣提升器設置于所述氣提區池體內，所述氣提風管的出氣口與所述空氣提升器連接，所述空氣提升器用于將所述氣提區池體內的污水通過所述污水回流管送入所述回流槽的進水口，所述回流槽的出水口設置于所述低氧區池體前端；
所述鼓風機的另一端與所述進氣管的進氣口和氣提風管的進氣口連接；
所述澄清區包括澄清區池體、底部進水口、斜管管組和收水堰；所述底部進水口設置于所述氣提區和澄清區之間的池體壁底部；所述收水堰設置于所述斜管管組上方，所述斜管管組和收水堰用于實現所述澄清區內的污泥混合液的固液分離；
所述回流區與所述澄清區之間的池體壁底部設有進泥口；所述回流區包括回流泵和污泥回流管，所述污泥回流管的一端與所述回流泵連接，所述污泥回流管的另一端與所述回流槽的進水口連接。
根據本發明，優選地，
所述布水裝置包括進水管、布水堰和水平調節器；
所述進水管設置于所述布水堰上方；
所述水平調節器用于將所述布水堰水平固定于所述低氧區內。
根據本發明，優選地，所述布水堰為鋸齒狀不銹鋼布水堰，堰板高度為15-25cm，開口深度為10-20cm。
根據本發明，優選地，
所述曝氣管包括單數曝氣管和雙數曝氣管；
所述鼓風支管包括單數鼓風支管和雙數鼓風支管；
所述分流閥包括單數分流閥和雙數分流閥；
所述牽引繩的另一端分別與所述單數曝氣管的一端和雙數曝氣管的一端連接；所述單數曝氣管的另一端依次與單數鼓風支管和單數分流閥連接；所述雙數曝氣管的另一端依次與雙數鼓風支管和雙數分流閥連接；
所述單數分流閥和雙數分流閥均與所述進氣管的出氣口連接。
在本發明中，作為優選方案，正常曝氣時，單數分流閥和雙數分流閥均開啟。
根據本發明，優選地，所述單數曝氣管和雙數曝氣管均為PU材質的條式軟管，軟管寬度各自獨立的為60-70mm。
根據本發明，優選地，所述單數曝氣管和雙數曝氣管布置間距為5-20cm。
根據本發明，優選地，所述斜管管組包括多條斜管，各條斜管間的間距為45-55mm，各條斜管的長度為0.5-1.5m。
根據本發明，優選地，所述澄清區包括上部清水層和下部污泥層，所述上部清水層的高度為0.5-1m，所述下部污泥層的高度為0.5-1.5m。
本發明另一方面提供了一種低溶解氧污水處理方法，該方法采用所述的系統，包括如下步驟：
向所述低氧區池體內投加活性污泥；通過所述布水裝置向所述低氧區池體內均勻進水；通過所述設備控制區控制所述低氧區池體內的溶解氧濃度；
在所述氣提區，通過氣提作用將進入所述氣提區池體內的污泥混合液通過所述污水回流管回流至所述低氧區池體前端；
在所述澄清區，利用淺池原理實現污泥混合液的固液分離，得到沉淀污泥和上清液，所述沉淀污泥通過所述進泥口進入所述回流區，所述上清液通過所述收水堰排出所述系統；
在所述回流區，所述沉淀污泥通過所述回流泵回流至所述低氧區池體前端。
根據本發明，優選地，所述低氧區池體內的活性污泥濃度為5000mg/l-7000mg/l。
根據本發明，優選地，所述低氧區內的曝氣管的通氣量為0.5-1m3/m.h，氣泡粒徑為20-50μm，氣泡上升速度為0.3-0.8m/s。
根據本發明，優選地，通過所述設備控制區控制所述低氧區池體內的溶解氧濃度在0.5-1.0mg/l。在本發明中，所述設備控制區的溶氧儀可檢測低氧區生化系統溶解氧，變頻控制裝置根據溶解氧濃度計算出鼓風機的頻率。
根據本發明，優選地，所述空氣提升器的氣泡粒徑為15-25μm。
根據本發明，優選地，由所述氣提區回流至所述低氧區池體前端的污泥混合液的回流比在20-30倍。在本發明中，所述空氣提升器采用小氣泡提升方式，空氣提升器的氣泡粒徑為15-25μm的微小氣泡，通過減少混合液的密度，同時依靠氣體浮力作用實現大水量小揚程提升。
根據本發明，優選地，所述沉淀污泥通過所述進泥口進入所述回流區的流速在0.3m/s以上。
在本發明中，污泥混合液通過所述底部進水口后，上清液自下而上經過斜管后進入收水堰。
在本發明中，本發明的工作原理如下：首先污水經過布水裝置實現低氧區均勻布水。污水進入低氧區后與低氧區的活性污泥進行充分的混合。通過溶氧儀在線監測低氧區溶解氧，變頻控制裝置根據溶氧儀監測數據和其內置程序算法控制鼓風機頻率，使得低氧區溶解氧控制在0.5-1.0mg/l。在低氧區相鄰兩曝氣管間距10-15cm，且控制低通氣量，這樣就形成了沿整個池體密集分布的、尺寸均一、低速上升的微氣泡群，增大了氣液接觸面積，延長了氣液接觸時間，提高了氧的總轉移系數。由于實行低溶解氧的供氧模式，使氧的傳質推動力增大，從而提高了氧在液相中的轉移速度。這樣有限的DO可被微生物充分地利用，即液相內的表觀為DO濃度可以控制到很低甚至為零�；钚晕勰嘞到y(tǒng)在該條件下發生同步硝化反硝化，實現污水中COD和TN和氨氮的去除。
低氧區后端的氣提區通過空氣提升器實現由后端到前端的污泥回流，回流比在20-30倍。因氣提風管和進氣管為統一鼓風機供氣，變頻控制裝置可隨來水變化同步調整曝氣區供風量和循環流量，有利于均衡污染物負荷，避免需氧量的大幅波動，利于低溶解氧的實時控制。
污水經過氣提區后進入澄清區，污泥通過重力作用經過澄清區下部的下部污泥層，所述沉淀污泥通過所述進泥口進入所述回流區的流速在0.3m/s以上，以避免污泥在澄清區和回流區淤積及產生厭氧發酵。上清液經過斜管進入上部收水堰，最終實現泥水分離，污水達標排放。澄清區內的斜管，利用淺池原理可有效提升澄清區的泥水分離效率。
本發明的技術方案的有益效果如下：
本發明的系統對污水濃度變化有很強的適應能力，其主要得益于以下兩個設計：第一，通過布水裝置可實現污水在生化池內均勻布水；第二，污水通過低氧區末端的空氣提升器，將低氧區末端的污泥混合液升至前端，回流比例在20-30倍，大回流比可迅速將進水稀釋。
本發明系統的鼓風機較常規污水處理系統的鼓風機可節能40％以上，其主要得益于如下兩個設計：第一，本發明系統設有專有的溶解氧變頻控制裝置，將溶解氧控制在0.5-1.0mg/l。低溶解氧不僅降低了鼓風機的能耗，同時可增大同步硝化反硝化的比例，有效的降低碳源的投加量；第二，本發明系統采用的是特有的PU材質曝氣管，與傳統曝氣器相比該曝氣管氣泡粒徑在20-50μm，更小的氣泡粒徑使氣泡在混合液中的上升速度減少一半，停留時間延長一倍，同時更小的氣泡也帶來更大的接觸面積，有效提升氧氣利用率。
本發明系統占地面積較常規污水處理系統節省30％，其主要得益于兩個設計，第一該系統活性污泥濃度約為5000mg/l-7000mg/l，較常規活性污泥系統提升60％，單位體積污泥量大，造成低氧區占地面積�。坏诙�，澄清區利用淺層原理，增加了斜管設計，將澄清區沉淀效率提升50％，進一步減小了澄清區的占地面積。
本發明系統有大回流比和低溶解氧的設置，特別適用于具有如下特點污水：第一，進水TN大于75mg/l,且碳源不足，進水C/N低于4；第二，進水波動較大，COD和氨氮時變化系數大于2；第三，進水中存在部分工業水和難降解COD，BOD/COD低于0.3。經過本發明系統處理后出水可穩定達到排放標準，個別地區可直接用于中水回用或者景觀水的再利用。
（發明人：師路遠;常江;柏永生;王佳偉;蘇博君;趙夢齊;崔保聰）
