公布日：2023.05.12

申請日：2022.12.15

分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/20(2023.01)N;C02F3/34(2023.01)N;C02F1/28(2023.01)N;C02F1/

72(2023.01)N;C02F1/56(2023.01)N

摘要

本發明提供一種多聯變模式污水提效處理系統及方法，所述處理系統包括：通過帶有可控開關的管道連通的多個處理單元；所述多個處理單元中包括有污水生化主反應單元和如下處理單元中的至少一種：污水生化反應(缺氧反應或泥相吸附)或物化投藥反應的變模式單元、污水生化反應(缺氧反應或泥相吸附)/物化投藥反應的變模式單元、沉淀分離單元、活性污泥回流及剩余污泥排除單元、儲水池、污水提升功能單元；其中所述多個處理單元被配置為基于預選功能可配置為多個不同的工作模式。采用本發明提供的處理系統，大大促進污水凈化的提量增效、提質增效，抗水量水質沖擊負荷能力強，工藝運行操作簡單，運行模式變化多樣且切換靈活。

權利要求書

1.一種多聯變模式污水提效處理系統，其特征在于，所述處理系統包括：通過帶有可控開關的管道連通的多個處理單元；所述多個處理單元中包括有污水生化主反應單元和如下處理單元中的至少一種：污水生化反應(缺氧反應或泥相吸附)或物化投藥反應的變模式單元、污水生化反應(缺氧反應或泥相吸附)/物化投藥反應的變模式單元、沉淀分離單元、活性污泥回流及剩余污泥排除單元、儲水池、污水提升功能單元；其中所述多個處理單元被配置為基于預選功能可配置為不同的工作模式；所述工作模式包括如下模式中的至少一種：第一路徑模式：生化反應池—生化沉淀單元—儲水池模式；第二路徑模式：投料反應池—凝聚反應池—沉淀澄清單元模式；第三路徑模式：生化反應池—投料反應池—凝聚反應池—生化沉淀單元—儲水池；第三擴展路徑模式：生化反應池—缺氧脫氮反應池I或作消氧脫氣池I—缺氧脫氮反應池II或作消氧脫氣池II—生化沉淀單元—儲水池；第四路徑模式：生化反應池—投料反應池—凝聚反應池—沉淀澄清單元；第五路徑模式：所述第一路徑模式與第二路徑模式的串聯耦合模式，生化反應池—生化沉淀單元—儲水池—投料反應池—凝聚反應池—沉淀澄清單元；第六路徑模式：所述第一路徑模式與第二路徑模式的并聯耦合模式，也即生化反應池—生化沉淀單元—儲水池模式與投料反應池—凝聚反應池—沉淀澄清單元并聯模式；第七路徑模式：所述第一路徑模式與第二路徑模式的混聯耦合模式。

2.根據權利要求1所述的污水處理系統，其特征在于，所述污水處理系統包括：第一處理單元，所述第一處理單元的前端進污水，其構造為污水生化主反應單元；所述第一處理單元內至少設置有厭氧反應區和好氧反應區，所述厭氧反應區設置有攪拌動力裝置，所述好氧反應區設置有曝氣裝置；第二處理單元，所述第二處理單元構造為污水生化反應或物化投藥反應的變模式單元；所述第二處理單元設置有攪拌動力裝置和用于投加包括混凝劑、吸附劑和/或氧化劑在內的水處理凈化劑的加藥裝置；第三處理單元，所述第三處理單元構造為污水生化反應或物化投藥反應的變模式單元；所述第三處理單元設置有攪拌動力裝置、輔助硝化液回流裝置和用于投加水處理凝聚劑的加藥裝置；第四處理單元，所述第四處理單元構造為活性污泥與處理后污水的沉淀分離單元，所述第四處理單元設置有刮泥裝置；第五處理單元，所述第五處理單元構造為活性污泥回流及剩余污泥排除單元，所述第五處理單元設置有污泥回流裝置和污泥排放裝置；第六處理單元，所述第六處理單元構造為污泥與處理后污水的沉淀分離單元，所述第六處理單元設置有刮泥裝置、污泥回流裝置和污泥排放裝置；以及第七處理單元，所述第七處理單元構造為儲水池，所述第七處理單元設置有污水壓力提升裝置。

3.根據權利要求2所述的污水處理系統，其特征在于；其中，所述第一處理單元、所述第二處理單元、所述第三處理單元、所述第四處理單元、所述第五處理單元、所述第六處理單元和所述第七處理單元之間通過管線連通并可變通地形成至少以下污水處理路徑中的一種：污水經過順次連接的第一處理單元、第四處理單元和第七處理單元，此時第一處理單元作為生化反應池，所述第四處理單元作為生化沉淀單元；污水經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第二處理單元作為投料反應池，第三處理單元作為凝聚反應池，第六處理單元作為沉淀澄清單元；污水經過順次連接的第一處理單元、第二處理單元、第三處理單元、第四處理單元和第七處理單元，此時第一處理單元作為生化反應池，第二處理單元可變通地作為投料反應池、缺氧脫氮反應池或消氧脫氣池，第三處理單元可變通地作為凝聚反應池、缺氧脫氮反應池或消氧脫氣池，第四處理單元作為生化沉淀單元；污水經過順次連接的第一處理單元、第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第二處理單元作為投料反應池，第三處理單元作為凝聚反應池，第六處理單元作為沉淀澄清單元；污水經過順次連接的第一處理單元、第四處理單元、第七處理單元、第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元；污水的部分流量經過順次連接的第一處理單元、第四處理單元和第七處理單元，污水的剩余流量經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元；污水經過第一處理單元后的部分流量經過順次連接的第四處理單元和第七處理單元、剩余流量經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元。

4.根據權利要求3所述的多聯變模式污水提效處理系統，其特征在于，所述處理系統包括布水系統，所述布水系統包括進水管線、內連通管線和出水管線；所述進水管線包括：連通至所述第一處理單元的進水端的第一進水管線；連通至所述第二處理單元的進水端的第二進水管線；所述內連通管線包括：自所述第一處理單元的出水端連通至所述第二處理單元的進水端的第一內連通管線；自所述第二處理單元的出水端連通至所述第三處理單元的進水端的第二內連通管線；自所述第三處理單元的出水端連通至所述第四處理單元的進水端的第三內連通管線；自所述第四處理單元的出水端連通至所述第七處理單元的進水端的第四內連通管線；自所述第一處理單元的出水端連通至所述第四處理單元的進水端的第五內連通管線；自所述第三處理單元的出水端連通至所述第六處理單元的進水端的第六內連通管線；自所述第七處理單元連通至所述第二處理單元的進水端的第七內連通管線；自所述第四處理單元連通至所述第五處理單元的進水端的第八內連通管線；所述出水管線包括：連通至所述第六處理單元的出水端的第一出水管線；連通至所述第七處理單元的出水端的第二出水管線；所述第一進水管線、所述第二進水管線、所述第一內連通管線、所述第三內連通管線、所述第五內連通管線、所述第六內連通管線、所述第七內連通管線、所述第一出水管線和所述第二出水管線均設置有用于控制該管線啟閉的閥門。

5.根據權利要求3或4所述的多聯變模式污水提效處理系統，其特征在于，所述處理系統包括硝化液循環系統，所述硝化液循環系統包括硝化液循環管線；所述硝化液循環管線自所述第三處理單元連通至所述第一處理單元，所述硝化液循環管線上設置有所述輔助硝化液回流裝置。

6.根據權利要求3或4所述的多聯變模式污水提效處理系統，其特征在于，所述處理系統包括污泥循環系統，所述污泥循環系統包括第一污泥循環管線和第二污泥循環管線；所述第一污泥循環管線自所述第五處理單元連通至所述第一處理單元，所述第二污泥循環管線自所述第六處理單元連通至所述第一處理單元和所述第三處理單元；所述第一污泥循環管線上設置有所述污泥回流裝置，所述第二污泥循環管線上設置有所述污泥回流裝置，所述第二污泥循環管線上設置有用于控制該管線啟閉的閥門。

7.根據權利要求3或4所述的多聯變模式污水提效處理系統，其特征在于，所述處理系統包括加藥系統，所述加藥系統包括：連通至所述第二處理單元的第一加藥管線；連通至所述第三處理單元的第二加藥管線；其中，所述第一加藥管線和所述第二加藥管線分別設置有加藥裝置。

8.根據權利要求3或4所述的多聯變模式污水提效處理系統，其特征在于，所述處理系統包括排泥系統，所述排泥系統包括：自所述第五處理單元底部排除剩余污泥的第一排泥管線；自所述第六處理單元底部排除剩余污泥的第二排泥管線；其中，所述第一排泥管線和第二排泥管線分別設置有污泥排放裝置。

9.一種使用了根據權利要求3至8中任一項所述的多聯變模式污水提效處理系統的處理方法，其特征在于，根據待處理污水的水質水量負荷沖擊工況，通過管線的啟閉使污水經過以下污水處理路徑之一：路徑一：污水經過順次連接的第一處理單元、第四處理單元和第七處理單元，此時第一處理單元作為生化反應池，所述第四處理單元作為生化沉淀單元；路徑二：污水經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第二處理單元作為投料反應池，第三處理單元作為凝聚反應池，第六處理單元作為沉淀澄清單元；路徑三：污水經過順次連接的第一處理單元、第二處理單元、第三處理單元、第四處理單元和第七處理單元，此時第一處理單元作為生化反應池，第二處理單元可變通地作為投料反應池、缺氧脫氮反應池或消氧脫氣池，第三處理單元可變通地作為凝聚反應池、缺氧脫氮反應池或消氧脫氣池，第四處理單元作為生化沉淀單元；路徑四：污水經過順次連接的第一處理單元、第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第二處理單元作為投料反應池，第三處理單元作為凝聚反應池，第六處理單元作為沉淀澄清單元，且第一處理單元維持活性污泥中MLSS低于1500mg/L；路徑五：污水經過順次連接的第一處理單元、第四處理單元、第七處理單元、第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元；路徑六：污水的部分流量經過順次連接的第一處理單元、第四處理單元和第七處理單元，污水的剩余流量經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元；路徑七：污水經過第一處理單元后的部分流量經過順次連接的第四處理單元和第七處理單元、剩余流量經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元。

10.根據權利要求9所述的處理方法，其特征在于，所述第二處理單元的水力停留時間限制為5～30min，所述第三處理單元的水力停留時間限制為5～30min，所述第六處理單元的水力停留時間限制為15～45min。

發明內容

鑒于此，本發明實施例提供了一種多聯變模式污水提效處理系統及方法，以至少解決現有技術中的問題之一。

本發明的一個方面提供了一種多聯變模式污水提效處理系統，所述處理系統包括：通過帶有可控開關的管道連通的多個處理單元；所述多個處理單元中包括有污水生化主反應單元和如下處理單元中的至少一種：污水生化反應(缺氧反應或泥相吸附)或物化投藥反應的變模式單元、污水生化反應(缺氧反應或泥相吸附)/物化投藥反應的變模式單元、沉淀分離單元、活性污泥回流及剩余污泥排除單元、儲水池、污水提升功能單元；其中所述多個處理單元被配置為基于預選功能可配置為不同的工作模式；所述工作模式包括如下模式中的至少一種：

第一路徑模式：生化反應池—生化沉淀單元—儲水池模式；

第二路徑模式：投料反應池—凝聚反應池—沉淀澄清單元模式；

第三路徑模式：生化反應池—投料反應池—凝聚反應池—生化沉淀單元—儲水池；

第三擴展路徑模式：生化反應池—缺氧脫氮反應池I或作消氧脫氣池I—缺氧脫氮反應池II或作消氧脫氣池II—生化沉淀單元—儲水池；

第四路徑模式：生化反應池—投料反應池—凝聚反應池—沉淀澄清單元；

第五路徑模式：所述第一路徑模式與第二路徑模式的串聯耦合模式，生化反應池—生化沉淀單元—儲水池—投料反應池—凝聚反應池—沉淀澄清單元；

第六路徑模式：所述第一路徑模式與第二路徑模式的并聯耦合模式，也即生化反應池—生化沉淀單元—儲水池模式與投料反應池—凝聚反應池—沉淀澄清單元并聯模式；

第七路徑模式：所述第一路徑模式與第二路徑模式的混聯耦合模式。

優選地，在根據本公開內容的系統中的一個具體是方式中，該處理系統包括：

第一處理單元，所述第一處理單元的前端進污水，其構造為污水生化主反應單元；所述第一處理單元內至少設置有厭氧反應區(主缺氧反應區)和好氧反應區，所述厭氧(主缺氧)反應區設置有攪拌動力裝置，所述好氧反應區設置有曝氣裝置；第二處理單元，所述第二處理單元構造為污水生化反應或物化投藥反應的變模式單元；所述第二處理單元設置有攪拌動力裝置和用于投加水處理凈化劑的加藥裝置；第三處理單元，所述第三處理單元構造為污水生化反應或物化投藥反應的變模式單元；所述第三處理單元設置有攪拌動力裝置、輔助硝化液回流裝置和用于投加水處理凝聚劑的加藥裝置；第四處理單元，所述第四處理單元構造為活性污泥與處理后污水的沉淀分離單元，所述第四處理單元設置有刮泥裝置；第五處理單元，所述第五處理單元構造為活性污泥回流及剩余污泥排除單元，所述第五處理單元設置有污泥回流裝置和污泥排放裝置；第六處理單元，所述第六處理單元構造為污泥與處理后污水的沉淀分離單元，所述第六處理單元設置有刮泥裝置、污泥回流裝置和污泥排放裝置；以及第七處理單元，所述第七處理單元構造為儲水池，所述第七處理單元設置有污水壓力提升裝置；

其中，所述第一處理單元、所述第二處理單元、所述第三處理單元、所述第四處理單元、所述第五處理單元、所述第六處理單元和所述第七處理單元之間通過管線連通并可變通地形成至少以下污水處理路徑：

污水經過順次連接的第一處理單元、第四處理單元和第七處理單元，此時第一處理單元作為生化反應池，所述第四處理單元作為生化沉淀單元；

污水經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第二處理單元作為投料反應池，第三處理單元作為凝聚反應池，第六處理單元作為沉淀澄清單元；

污水經過順次連接的第一處理單元、第二處理單元、第三處理單元、第四處理單元和第七處理單元，此時第一處理單元作為生化反應池，第二處理單元可變通地作為投料反應池、缺氧脫氮反應池或消氧脫氣池，第三處理單元可變通地作為凝聚反應池、缺氧脫氮反應池或消氧脫氣池，第四處理單元作為生化沉淀單元；

污水經過順次連接的第一處理單元、第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第二處理單元作為投料反應池，第三處理單元作為凝聚反應池，第六處理單元作為沉淀澄清單元；

污水經過順次連接的第一處理單元、第四處理單元、第七處理單元、第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元；

污水的部分流量經過順次連接的第一處理單元、第四處理單元和第七處理單元，污水的剩余流量經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元；

污水經過第一處理單元后的部分流量經過順次連接的第四處理單元和第七處理單元、剩余流量經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元。

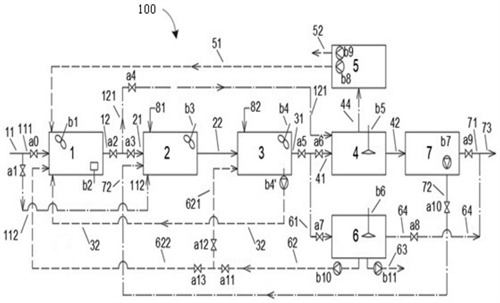

根據本發明的多聯變模式污水提效處理系統，包括第一處理單元、第二處理單元、第三處理單元、第四處理單元、第五處理單元、第六處理單元、第七處理單元及附屬管線，其中第一處理單元、第二處理單元、第三處理單元為污水反應凈化功能，第四處理單元和第六處理單元為泥水沉淀分離功能，第五處理單元為污泥回流(排除)功能，第七處理單元為儲水池(兼污水提升功能)，本處理系統實現了微生物生化反應、高效脫氮除磷、高效沉淀分離、生物泥相吸附、AP—AN—O—A—A、難生化降解去除的中長鏈污染物分子鏈的氧化斷鏈分解、加藥強化等提效功能于一體，大大促進污水凈化的提量增效、提質增效，抗水量水質沖擊負荷能力強，工藝運行操作簡單，運行模式變化多樣且切換靈活，對于碳、氮、磷、色度、濁度、藻類、難生化降解去除的中長鏈污染物等污廢水中的常規或某些特征靶向污染物等實現多效協同高效去除，同步實現減污降碳、節能降耗效益；本發明利用同一系統通過管路控制形成多聯變多種模式的污水處理系統，便可以靈活應對不同種類(工況)的污水。

可選地，所述處理系統包括布水系統，所述布水系統包括進水管線、內連通管線和出水管線；

所述進水管線包括：連通至所述第一處理單元的進水端的第一進水管線；連通至所述第二處理單元的進水端的第二進水管線；

所述內連通管線包括：自所述第一處理單元的出水端連通至所述第二處理單元的進水端的第一內連通管線；自所述第二處理單元的出水端連通至所述第三處理單元的進水端的第二內連通管線；自所述第三處理單元的出水端連通至所述第四處理單元的進水端的第三內連通管線；自所述第四處理單元的出水端連通至所述第七處理單元的進水端的第四內連通管線；自所述第一處理單元的出水端連通至所述第四處理單元的進水端的第五內連通管線；自所述第三處理單元的出水端連通至所述第六處理單元的進水端的第六內連通管線；自所述第七處理單元連通至所述第二處理單元的進水端的第七內連通管線；自所述第四處理單元連通至所述第五處理單元的進水端的第八內連通管線；

所述出水管線包括：連通至所述第六處理單元的出水端的第一出水管線；連通至所述第七處理單元的出水端的第二出水管線；

所述第一進水管線、所述第二進水管線、所述第一內連通管線、所述第三內連通管線、所述第五內連通管線、所述第六內連通管線、所述第七內連通管線、所述第一出水管線和所述第二出水管線均設置有用于控制該管線啟閉的閥門。

可選地，所述處理系統包括硝化液循環系統，所述硝化液循環系統包括硝化液循環管線；所述硝化液循環管線自所述第三處理單元連通至所述第一處理單元，所述硝化液循環管線上設置有所述輔助硝化液回流裝置。

可選地，所述處理系統包括污泥循環系統，所述污泥循環系統包括第一污泥循環管線和第二污泥循環管線；

所述第一污泥循環管線自所述第五處理單元連通至所述第一處理單元，所述第二污泥循環管線自所述第六處理單元連通至所述第一處理單元和所述第三處理單元；

所述第一污泥循環管線上設置有所述污泥回流裝置，所述第二污泥循環管線上設置有所述污泥回流裝置，所述第二污泥循環管線上設置有用于控制該管線啟閉的閥門。

可選地，所述處理系統包括加藥系統，所述加藥系統包括：連通至所述第二處理單元的第一加藥管線；連通至所述第三處理單元的第二加藥管線；

其中，所述第一加藥管線和所述第二加藥管線分別設置有加藥裝置。

可選地，所述處理系統包括排泥系統，所述排泥系統包括：自所述第五處理單元底部排除剩余污泥的第一排泥管線；自所述第六處理單元底部排除剩余污泥的第二排泥管線；

其中，所述第一排泥管線和第二排泥管線分別設置有污泥排放裝置。

本發明的另一個方面提供了一種多聯變模式污水提效處理方法，基于上述技術方案的多聯變模式污水提效處理系統，根據待處理污水的水質水量負荷沖擊工況，通過管線的啟閉使污水經過以下污水處理路徑之一：

路徑一：污水經過順次連接的第一處理單元、第四處理單元和第七處理單元，此時5第一處理單元作為生化反應池，所述第四處理單元作為生化沉淀單元；

路徑二：污水經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第二處理單元作為投料反應池，第三處理單元作為凝聚反應池，第六處理單元作為沉淀澄清單元；

路徑三：污水經過順次連接的第一處理單元、第二處理單元、第三處理單元、第四0處理單元和第七處理單元，此時第一處理單元作為生化反應池，第二處理單元可變通地

作為投料反應池、缺氧脫氮反應池或消氧脫氣池，第三處理單元可變通地作為凝聚反應池、缺氧脫氮反應池或消氧脫氣池，第四處理單元作為生化沉淀單元；

路徑四：污水經過順次連接的第一處理單元、第二處理單元、第三處理單元和第六

處理單元，此時第一處理單元作為生化反應池，第二處理單元作為投料反應池，第三處5理單元作為凝聚反應池，第六處理單元作為沉淀澄清單元，且第一處理單元維持活性污

泥中MLSS低于1500mg/L；優選第一處理單元維持活性污泥中MLSS高于600mg/L、但低于1500mg/L，且活性污泥中MLVSS與MLSS比值大于等于0.45。

路徑五：污水經過順次連接的第一處理單元、第四處理單元、第七處理單元、第二

處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處0理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，

第六處理單元沉淀澄清單元；

路徑六：污水的部分流量經過順次連接的第一處理單元、第四處理單元和第七處理單元，污水的剩余流量經過順次連接的第二處理單元、第三處理單元和第六處理單元，

此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作5為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元；

路徑七：污水經過第一處理單元后的部分流量經過順次連接的第四處理單元和第七處理單元、剩余流量經過順次連接的第二處理單元、第三處理單元和第六處理單元，此時第一處理單元作為生化反應池，第四處理單元作為生化沉淀單元，第二處理單元作為投料反應池，第三處理單元凝聚反應池，第六處理單元沉淀澄清單元。

根據本發明的多聯變模式污水提效處理方法，根據待處理污水的水質水量負荷沖擊工況的不同，通過管線的啟閉能夠可變通地形成對應的污水處理路徑，實現了微生物生化反應、高效脫氮除磷、高效沉淀分離、生物泥相吸附、AP—AN—O—A—A、加藥強化等提效功能于一體，大大促進污水凈化的提量增效、提質增效，抗水量水質沖擊負荷能力強，工藝運行操作簡單，運行模式變化多樣且切換靈活，對于碳、氮、磷、色度、濁度、藻類、難生化降解去除的中長鏈污染物等污廢水中的常規或某些特征靶向污染物等實現多效協同高效去除，同步實現減污降碳、節能降耗效益。

可選地，所述第二處理單元的水力停留時間限制為5～30min，所述第三處理單元的水力停留時間限制為5～30min，所述第六處理單元的水力停留時間限制為15～45min。

本發明的附加優點、目的，以及特征將在下面的描述中將部分地加以闡述，且將對于本領域普通技術人員在研究下文后部分地變得明顯，或者可以根據本發明的實踐而獲知。

（發明人：蔣富海;李國兵;趙榮生）
