公布日：2023.05.16

申請日：2023.03.02

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/40(2023.01)N;C02F1/52(2023.01)N;C02F3/00(2023.01)N;C02F5/00(2023.01)N;C02F1/32(2023.01)N;C02F101

/30(2006.01)N

摘要

本發明涉及生活污水處理技術領域，具體的說是一種分散式農村生活污水的復合預處理系統及方法，該分散式農村生活污水的復合預處理系統包括格柵池、隔油池、預沉池、澄清池、復合生物濾池、軟化池和消毒池。所述格柵池一側連通有進水管，所述格柵池內安裝有格柵。本發明中污水依次經過格柵池、隔油池、預沉池、澄清池、復合生物濾池、軟化池和消毒池進行復合預處理，將污水中的雜物攔截、將污水中的油脂阻隔，將污水中的污泥和雜質沉淀、吸附污水中的可溶解性有機物、對污水進行軟化除去水中的碳酸氫鹽硬度、對污水進行照射消毒殺滅水中的微生物，使得污水預處理效果更好，處理后的污水潔凈度更高，處理后再排放不會污染周圍環境。

權利要求書

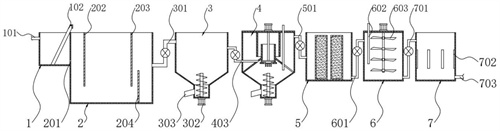

1.一種分散式農村生活污水的復合預處理系統，其特征在于，包括：格柵池(1)，所述格柵池(1)一側連通有進水管(101)，所述格柵池(1)內安裝有格柵(102)；隔油池(2)，所述隔油池(2)與格柵池(1)之間設有通水孔(201)，所述隔油池(2)內上端設有第一隔板(202)和第二隔板(203)，所述隔油池(2)內下端且位于第二隔板(203)右側設有第三隔板(204)；預沉池(3)，所述預沉池(3)通過第一通水管(301)與隔油池(2)相連通，所述預沉池(3)底部呈漏斗狀，所述預沉池(3)底部設有第一排泥機構(302)，所述預沉池(3)一側下端設有第一排泥口(303)；澄清池(4)，所述澄清池(4)內設有混凝劑加藥管(401)，所述澄清池(4)底部呈漏斗狀，所述澄清池(4)內固定設有分流筒(402)，所述分流筒(402)內與預沉池(3)之間通過第二通水管(403)相連通，所述澄清池(4)內上端且位于分流筒(402)外側固定設有導流筒(404)，所述澄清池(4)內設有第一攪拌機構(405)，且所述第一攪拌機構(405)伸入分流筒(402)內，所述澄清池(4)底部設有第二排泥機構(406)，所述澄清池(4)一側下端設有第二排泥口(407)；復合生物濾池(5)，所述復合生物濾池(5)通過第三通水管(501)與澄清池(4)相連通，所述復合生物濾池(5)內等距設有濾箱(502)，所述濾箱(502)內填充有填料層(503)；軟化池(6)，所述軟化池(6)通過第四通水管(601)與復合生物濾池(5)相連通，所述軟化池(6)內設有化學藥劑加藥管(602)，所述軟化池(6)內設有第二攪拌機構(603)；消毒池(7)，所述消毒池(7)通過第五通水管(701)與軟化池(6)相連通，所述消毒池(7)內壁等距固定設有紫外線消毒燈(702)，所述消毒池(7)一側下端連通有排水管(703)。

2.根據權利要求1所述的一種分散式農村生活污水的復合預處理系統，其特征在于：所述第一通水管(301)、第二通水管(403)、第三通水管(501)、第四通水管(601)和第五通水管(701)上均安裝有水泵。

3.根據權利要求1所述的一種分散式農村生活污水的復合預處理系統，其特征在于：所述第一排泥機構(302)和第二排泥機構(406)均包括中軸、固定設于中軸表面的螺旋葉片和用于驅動中軸轉動的第一電機。

4.根據權利要求1所述的一種分散式農村生活污水的復合預處理系統，其特征在于：所述第一攪拌機構(405)包括固定設于澄清池(4)上端中部的第二電機、固定設于第二電機輸出軸的第一攪拌軸和固定設于第一攪拌下端的攪拌輪，所述第一攪拌軸和攪拌輪均伸入分流筒(402)內部。

5.根據權利要求1所述的一種分散式農村生活污水的復合預處理系統，其特征在于：所述填料層(503)由生物陶瓷、沸石和礫石組成。

6.根據權利要求1所述的一種分散式農村生活污水的復合預處理系統，其特征在于：所述第二攪拌機構(603)包括固定設于軟化池(6)上端的橫板、固定設于橫板上端中部的第三電機、固定設于第三電機輸出軸的第二攪拌軸和固定設于第二攪拌軸表面的攪拌葉片。

7.一種權利要求1-6任意一項所述的分散式農村生活污水的復合預處理系統的處理方法，其特征在于：具體包括以下步驟：S1、通過進水管(101)將生活污水引入到格柵池(1)內，通過格柵(102)攔截污水中的雜物，對污水進行篩濾；S2、經過格柵(102)篩濾后的污水通過通水孔(201)進入到隔油池(2)內，污水在隔油池(2)內首先經過第一隔板(202)底部到達第一隔板(202)與第二隔板(203)之間的空間內，第一隔板(202)與第二隔板(203)之間的空間形成集油空間，在集油空間上端形成油層，然后下端的不含有油的污水從第二隔板(203)下端到達第二隔板(203)與第三隔板(204)之間的空間內，再從第三隔板(204)上端動至隔油池(2)右側，從而實現污水的除油；S3、隔油池(2)內經過除油后的污水通過第一通水管(301)進入到預沉池(3)內，在預沉池(3)內自然沉淀，沉淀后形成預沉池上層清液和預沉池下層沉淀物的分層，下層沉淀物通過第一排泥機構(302)從第一排泥口(303)排出；S4、預沉池(3)內形成的上層清液通過第二通水管(403)進入到澄清池(4)內的分流筒(402)內，通過混凝劑加藥管(401)向分流筒(402)內添加混凝劑，通過第一攪拌機構(405)工作，使得混凝劑與污水均勻混合，混凝劑與水中雜質通過絮凝作用，生成大顆粒沉淀物沉積在澄清池(4)底部，然后上層清水從分流筒(402)上端進入到導流筒(404)內，再進入到澄清池(4)的分流筒(402)上端外側；S5、澄清池(4)內的上層清水通過第三通水管(501)進入到復合生物濾池(5)內，通過濾箱(502)內的填料層(503)對污水進行生物過濾，吸附污水中的可溶解性有機物；S6、經過復合生物濾池(5)過濾后的污水通過第四通水管(601)進入到軟化池(6)內，通過化學藥劑加藥管(602)向軟化池(6)內添加化學藥劑，通過第二攪拌機構(603)工作，使得化學藥劑與污水均勻混合，除去水中的碳酸氫鹽硬度，使污水得到軟化；S7、經過軟化池(6)軟化后的污水通過第五通水管(701)進入到消毒池(7)內，通過紫外線消毒燈(702)對污水進行照射消毒，殺滅水中的微生物，最后，經過消毒后的水從排水管(703)排出。

發明內容

本發明的目的在于提供一種分散式農村生活污水的復合預處理系統及方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種分散式農村生活污水的復合預處理系統，包括格柵池、隔油池、預沉池、澄清池、復合生物濾池、軟化池和消毒池。

所述格柵池一側連通有進水管，所述格柵池內安裝有格柵；

所述隔油池與格柵池之間設有通水孔，所述隔油池內上端設有第一隔板和第二隔板，所述隔油池內下端且位于第二隔板右側設有第三隔板；

所述預沉池通過第一通水管與隔油池相連通，所述預沉池底部呈漏斗狀，所述預沉池底部設有第一排泥機構，所述預沉池一側下端設有第一排泥口；

所述澄清池內設有混凝劑加藥管，所述澄清池底部呈漏斗狀，所述澄清池內固定設有分流筒，所述分流筒內與預沉池之間通過第二通水管相連通，所述澄清池內上端且位于分流筒外側固定設有導流筒，所述澄清池內設有第一攪拌機構，且所述第一攪拌機構伸入分流筒內，所述澄清池底部設有第二排泥機構，所述澄清池一側下端設有第二排泥口；

所述復合生物濾池通過第三通水管與澄清池相連通，所述復合生物濾池內等距設有濾箱，所述濾箱內填充有填料層；

所述軟化池通過第四通水管與復合生物濾池相連通，所述軟化池內設有化學藥劑加藥管，所述軟化池內設有第二攪拌機構；

所述消毒池通過第五通水管與軟化池相連通，所述消毒池內壁等距固定設有紫外線消毒燈，所述消毒池一側下端連通有排水管。

所述第一通水管、第二通水管、第三通水管、第四通水管和第五通水管上均安裝有水泵。通過水泵工作，可實現污水在隔油池、預沉池、澄清池、復合生物濾池、軟化池和消毒池之間的流動。

所述第一排泥機構和第二排泥機構均包括中軸、固定設于中軸表面的螺旋葉片和用于驅動中軸轉動的第一電機。通過第一電機工作，驅動中軸和螺旋葉片轉動，可將預沉池底部和澄清池底部的沉淀污泥向下排出，使得預沉池底部和澄清池底部排泥時不易堵塞。

所述第一攪拌機構包括固定設于澄清池上端中部的第二電機、固定設于第二電機輸出軸的第一攪拌軸和固定設于第一攪拌下端的攪拌輪，所述第一攪拌軸和攪拌輪均伸入分流筒內部。通過第二電機工作，驅動第一攪拌軸和攪拌輪工作，對通過混凝劑加藥管加入的混凝劑和澄清池內的污水進行攪拌，使混凝劑與污水充分混合，提高污水中雜質與混凝劑絮凝效率，生成大顆粒沉淀物沉積在澄清池底部。

所述填料層由生物陶瓷、沸石和礫石組成。污水在復合生物濾池內流動的過程中，通過填料層對污水進行生物過濾，吸附污水中的可溶解性有機物。

所述第二攪拌機構包括固定設于軟化池上端的橫板、固定設于橫板上端中部的第三電機、固定設于第三電機輸出軸的第二攪拌軸和固定設于第二攪拌軸表面的攪拌葉片。通過第三電機工作，驅動第二攪拌軸和攪拌葉片轉動，對通過化學藥劑加藥管加入的化學藥劑和軟化池內的污水進行攪拌，使化學藥劑與污水充分混合，提高反應速率即污水處理效率。

本發明還提供了一種分散式農村生活污水的復合預處理系統的處理方法，具體包括以下步驟：

S1、通過進水管將生活污水引入到格柵池內，通過格柵攔截污水中的雜物，對污水進行篩濾；

S2、經過格柵篩濾后的污水通過通水孔進入到隔油池內，污水在隔油池內首先經過第一隔板底部到達第一隔板與第二隔板之間的空間內，第一隔板與第二隔板之間的空間形成集油空間，在集油空間上端形成油層，然后下端的不含有油的污水從第二隔板下端到達第二隔板與第三隔板之間的空間內，再從第三隔板上端動至隔油池右側，從而實現污水的除油；

S3、隔油池內經過除油后的污水通過第一通水管進入到預沉池內，在預沉池內自然沉淀，沉淀后形成預沉池上層清液和預沉池下層沉淀物的分層，下層沉淀物通過第一排泥機構從第一排泥口排出；

S4、預沉池內形成的上層清液通過第二通水管進入到澄清池內的分流筒內，通過混凝劑加藥管向分流筒內添加混凝劑，通過第一攪拌機構工作，使得混凝劑與污水均勻混合，混凝劑與水中雜質通過絮凝作用，生成大顆粒沉淀物沉積在澄清池底部，然后上層清水從分流筒上端進入到導流筒內，再進入到澄清池的分流筒上端外側；

S5、澄清池內的上層清水通過第三通水管進入到復合生物濾池內，通過濾箱內的填料層對污水進行生物過濾，吸附污水中的可溶解性有機物；

S6、經過復合生物濾池過濾后的污水通過第四通水管進入到軟化池內，通過化學藥劑加藥管向軟化池內添加化學藥劑，通過第二攪拌機構工作，使得化學藥劑與污水均勻混合，除去水中的碳酸氫鹽硬度，使污水得到軟化；

S7、經過軟化池軟化后的污水通過第五通水管進入到消毒池內，通過紫外線消毒燈對污水進行照射消毒，殺滅水中的微生物，最后，經過消毒后的水從排水管排出。

本發明還提供了一種分散式農村生活污水的復合預處理系統的處理方法，具體包括以下步驟：

與現有技術相比，本發明的有益效果是：本發明中污水依次經過格柵池、隔油池、預沉池、澄清池、復合生物濾池、軟化池和消毒池進行復合預處理，將污水中的雜物攔截、將污水中的油脂阻隔，將污水中的污泥和雜質沉淀、吸附污水中的可溶解性有機物、對污水進行軟化除去水中的碳酸氫鹽硬度、對污水進行照射消毒殺滅水中的微生物，使得污水預處理效率更高，預處理效果更好，處理后的污水潔凈度更高，處理后再排放不會污染周圍環境。

（發明人：張芝受）
