公布日：2023.03.28
申請日：2022.12.29
分類號：C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F7/00(2006.01)I;C02F101/38(2006.01)N
摘要
本申請公開了一種小水量高濃廢水的臭氧氧化處理裝置及其應用，屬于廢水處理技術領域。該裝置包括漏斗形底部及設置在裝置底部的臭氧進氣口、污水進口和液相催化劑進口，設置在裝置中部的固相催化劑填料層及設置在上部的出水口，通過將污水和液相催化劑同時通入裝置以提高液相催化劑和污水的混合效果，進一步與臭氧及固相催化劑形成二元催化系統，可以大大提升臭氧氧化小水量高濃廢水的處理效果，對于高濃廢水中COD和有機氮的去除率達到90％以上，水中酚和氰等有毒有害污染物質的去除率達到98％以上，同時可以降低廢水的色度、除去鐵和錳等金屬離子，降低了小水量高濃度廢水的處理難度。
權利要求書

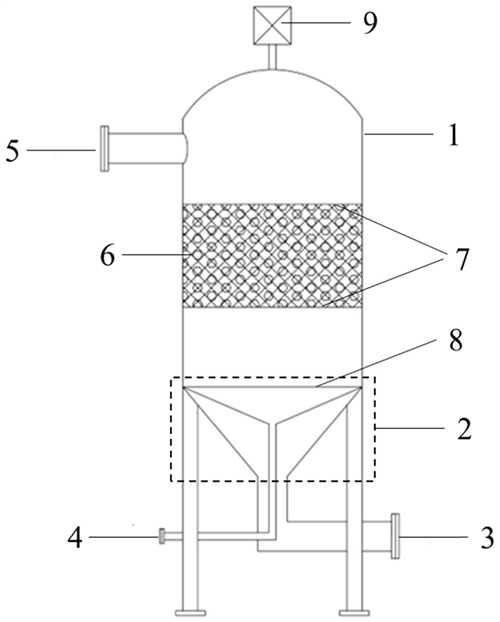

1.一種小水量高濃廢水的臭氧催化處理裝置，其特征在于，所述該裝置包括殼體；殼體底部為上寬下窄的漏斗形底部，漏斗形底部與污水進水口和液相催化劑進口連接；漏斗形底部還與臭氧進氣口連接；殼體上部設置有出水口；殼體中部設置有固相催化劑填料層，固相催化劑填料層上下兩側設置有耐腐蝕金屬網紗。
2.根據權利要求1所述的一種小水量高濃廢水的臭氧催化處理裝置，其特征在于，臭氧進氣口連接有曝氣裝置，所述曝氣裝置包括曝氣架，曝氣架上排布有曝氣頭。
3.根據權利要求2所述的一種小水量高濃廢水的臭氧催化處理裝置，其特征在于，所述曝氣架與漏斗形底部的上表面平行。
4.根據權利要求3所述的一種小水量高濃廢水的臭氧催化處理裝置，其特征在于，所述曝氣裝置包括6-8組曝氣架。
5.根據權利要求4所述的一種小水量高濃廢水的臭氧催化處理裝置，其特征在于，所述曝氣架均等地排布有6-8個耐腐蝕納米級曝氣頭。
6.根據權利要求5所述的一種小水量高濃廢水的臭氧催化處理裝置，其特征在于，所述固相催化劑填料為球形多孔鏤空狀催化劑。
7.根據權利要求6所述的一種小水量高濃廢水的臭氧催化處理裝置，其特征在于，所述小水量高濃廢水的臭氧催化處理裝置為圓筒塔式結構。
8.根據權利要求6或7所述的一種小水量高濃廢水的臭氧催化處理裝置，其特征在于，所述裝置頂部設置殘余臭氧破壞器。
9.權利要求1-8任一所述的一種小水量高濃廢水的臭氧催化處理裝置在處理小水量高濃廢水中的應用。
10.根據權利要求9所述的一種小水量高濃廢水的臭氧催化處理裝置在處理小水量高濃廢水中的應用，其特征在于，包括如下步驟：同時從污水進水口和液相催化劑進口輸入污水和液相催化劑，二者可以在漏斗形底部快速混合均勻；同時從臭氧進氣口通入臭氧，臭氧通過曝氣架上均等地排布的耐腐蝕納米級曝氣頭，將臭氧以納米直徑的氣泡形態與廢水接觸氧化；混合溶液通過殼體中部設置的固相催化劑填料層，固相催化劑填料層截留了廢水中的懸浮物及處理過程中產生的金屬氧化物，同時固相催化劑填料與液相催化劑共同催化，強化臭氧氧化高濃廢水的效果；臭氧氧化處理后的廢水從上部出水口流出。
發明內容
1.要解決的問題
本申請針對臭氧氧化污水處理技術主要應用于低濃度的污水處理，在小水量高濃廢水處理領域處理效果差等問題，提供了一種小水量高濃廢水的臭氧氧化處理裝置及其應用，該裝置包括設置在裝置底部的臭氧進氣口、污水進口和液相催化劑進口，設置在裝置中部的固相催化劑填料層及設置在上部的出水口，通過將污水和液相催化劑同時通入裝置以提高液相催化劑和污水的混合效果，進一步與臭氧及固相催化劑形成二元催化系統，可以大大提升臭氧氧化小水量高濃廢水的處理效果，對于高濃廢水中COD和有機氮的去除率達到90％以上，水中酚和氰等有毒有害污染物質的去除率達到98％以上，同時可以降低廢水的色度、除去鐵和錳等金屬離子，降低了小水量高濃度廢水的處理難度。
2.技術方案
為了解決上述問題，本申請所采用的技術方案如下：
本申請?zhí)峁┝艘环N小水量高濃廢水的臭氧催化處理裝置，該裝置包括殼體，殼體底部為上寬下窄的漏斗形底部，漏斗形底部通過連接管與污水進水口和液相催化劑進口連接，使用時污水進水口和液相催化劑進口同時輸入污水和液相催化劑，二者可以在處理裝置漏斗形底部快速混合均勻；漏斗形底部還與臭氧進氣口連接；殼體上部設置有出水口；殼體中部設置有固相催化劑填料層，固相催化劑填料層上下兩側設置有耐腐蝕金屬網紗，采用金屬網紗固定，可以防止固相催化劑填料隨進水流失，并且截留了廢水中的懸浮物及處理過程中產生的金屬氧化物，便于固相催化劑填料與液相催化劑共同催化，強化臭氧氧化高濃廢水的效果。
進一步地，臭氧進氣口連接有曝氣裝置，該曝氣裝置包括曝氣架，曝氣架上均等地排布有多個耐腐蝕納米級曝氣頭，便于將臭氧以納米直徑的氣泡形態與廢水接觸氧化，增大接觸面積，使得臭氧氧化效果更加充分高效。
進一步地，上述曝氣架與漏斗形底部的上表面平行，使得產生的納米直徑的氣泡與混合均勻的污水和液相催化劑接觸，避免了由于污水和液相催化劑未混合充分導致的臭氧浪費；或者污水和液相催化劑已混合充分而臭氧未及時接觸引起的處理效果不佳。
進一步地，上述曝氣裝置包括6-8組曝氣架。
進一步地，上述曝氣裝置包括8組曝氣架。
進一步地，上述每組曝氣架上均等地排布有6-8個耐腐蝕納米級曝氣頭。
進一步地，上述每組曝氣架上均等地排布有6個耐腐蝕納米級曝氣頭。
進一步地，上述液相催化劑為濃度25％的雙氧水。
進一步地，上述固相催化劑填料層中的固相催化劑填料為球形多孔鏤空狀催化劑。
進一步地，上述固相催化劑填料主要成分包括氧化鋁、氧化錳、氧化鈷、氧化銅、氧化鑭成分。
進一步地，上述固相催化劑填料主要成分包括氧化鋁、氧化錳、氧化鈷、氧化銅、氧化鑭成分，各成分(質量百分?jǐn)?shù))依次大約為90.1％、3.2％、2.7％、1.9％、1.8％、0.3％左右。
進一步地，上述球形多孔鏤空狀催化劑的制備方法為將氧化鋁于450-500℃燒制為球形多孔鏤空狀結構后，以此為基礎載體，將氧化錳、氧化鈷、氧化銅、氧化鑭按上述質量百分比用10％濃度的稀鹽酸和無水乙醇全部溶解成溶液，將氧化鋁載體浸潤于金屬溶液2分鐘后靜置烘干10分鐘以上，直至干透，多次重復直至全部溶液全部附于載體上，將載體于650-700℃下煅燒540-600min制得上述球形多孔鏤空狀催化劑。
進一步地，上述耐腐蝕金屬網紗為鈦鋁合金材質。
進一步地，上述小水量高濃廢水的臭氧催化處理裝置為圓筒塔式結構，圓筒塔式結構便于設置同樣長度的曝氣管，便于納米直徑的氣泡形態的臭氧與廢水接觸的更加均勻，使得臭氧氧化效果更加充分高效。
進一步地，上述裝置的頂部設置殘余臭氧破壞器，臭氧破壞器的主要作用為破壞水中的殘余臭氧氣體，保證一體化裝置安全穩定運行。
本申請還提供了上述一種高濃廢水的臭氧催化處理裝置的應用。
進一步地，上述一種高濃廢水的臭氧催化處理裝置的應用，包括同時從污水進水口和液相催化劑進口輸入污水和液相催化劑，二者可以在漏斗形底部快速混合均勻；同時從臭氧進氣口通入臭氧，臭氧通過曝氣架上均等地排布的耐腐蝕納米級曝氣頭，將臭氧以納米直徑的氣泡形態與廢水接觸氧化，增大接觸面積，使得臭氧氧化效果更加充分高效；混合溶液通過殼體中部設置的固相催化劑填料層，固相催化劑填料層截留了廢水中的懸浮物及處理過程中產生的金屬氧化物，同時固相催化劑填料與液相催化劑共同催化，強化臭氧氧化高濃廢水的效果；臭氧氧化處理后的廢水從上部出水口流出。
進一步地，上述一種高濃廢水的臭氧催化處理裝置的應用，還包括打開臭氧破壞器，破壞水中的殘余臭氧氣體，保證一體化裝置安全穩定運行。
3.有益效果
本發明與現有技術相比，其有益效果在于：
(1)本申請?zhí)峁┑囊环N小水量高濃廢水的臭氧催化處理裝置，通過設置上寬下窄的漏斗形底部，使用時污水進水口和液相催化劑進口同時輸入污水和液相催化劑，增加了污水和液相催化劑的接觸時間，二者可以在處理裝置漏斗形底部快速混合均勻，混勻后與臭氧快速接觸催化氧化，提升臭氧氧化效果。
(2)本申請?zhí)峁┑囊环N小水量高濃廢水的臭氧催化處理裝置，采用多個耐腐蝕納米級曝氣頭，便于將臭氧以納米直徑的氣泡形態與廢水接觸氧化，大大增大接觸面積及延長接觸氧化時間，使得臭氧氧化效果更加充分高效。同時，將曝氣架與漏斗形底部的上表面平行，使得產生的納米直徑的氣泡與混合均勻的污水和液相催化劑接觸，避免了由于污水和液相催化劑未混合充分導致的臭氧浪費；或者污水和液相催化劑已混合充分而臭氧未及時接觸引起的處理效果不佳的問題。
(3)本申請?zhí)峁┑囊环N小流量高濃廢水的臭氧催化處理裝置，，在裝置的中部設置固相催化劑填料層并采用耐腐蝕金屬網紗固定，既防止固相催化劑填料隨進水流失，并且截留了廢水中的懸浮物及處理過程中產生的金屬氧化物，同時便于固相催化劑填料與液相催化劑共同催化，強化臭氧氧化高濃廢水的效果。
(4)本申請?zhí)峁┑囊环N高濃廢水的臭氧催化處理裝置，固相催化劑填料采用球形多孔鏤空狀催化劑，采用獨特配方，對于小水量高濃廢水中的COD和有機氮的去除率達到90％以上，水中酚和氰等有毒有害污染物質的去除率達到98％以上，同時可以降低廢水的色度、除去鐵和錳等金屬離子，降低了小水量高濃度廢水的處理難度。
(5)本申請?zhí)峁┑囊环N小水量高濃廢水的臭氧催化處理裝置的應用，為了難處理、難降解、費用高、易產生二次污染和危險廢物的小水量高濃廢水提供了一種占地面積小、凈化程度高、無二次污染、運行費用低的處理工藝，從各個方面降低小水量高濃廢水的處理難度及成本費用。
（發明人：姜筆存;林加文;劉天昊;談?wù)?/span>;屈晉云;于偉華;高澤楠;賀雨舟;司徒瑜霞;劉文雨;許齊艷;張楚）
