公布日：2022.08.30

申請日：2022.03.16

分類號：B01D36/04(2006.01)I;B01F31/445(2022.01)I;B01F33/40(2022.01)I;B01F31/00(2022.01)I;D21D5/02(2006.01)I;B01D29/82(2006.01)I;B01D29/86(2006.01)I

摘要

本發明公開了一種再生箱紙板污泥回收設備，涉及箱紙板加工技術領域，包括機殼，所述機殼的內部轉動安裝有轉筒，所述機殼的頂部固定連接有紙漿水槽，所述轉筒的內部設置有內凹腔，所述內凹腔的底端與轉筒的周向壁相連，并形成一個向下的開口，所述轉筒的兩端均設置為封口，并與機殼的兩端內壁滑動配合，所述內凹腔的內部設置有矩形柱。本發明通過驅動偏心轉柱偏心轉動，帶動矩形柱擺動并帶動轉筒左右擺動，不僅通過進水口完成向轉筒中放水和行攪拌的功能，且利用矩形柱的不斷升降，不僅完成間隔放水，還實現了將污泥推向出泥口并排出的功能，提高了設備對再生箱紙板加工過程中產生的漿水廢水的有效回收處理的效率。

權利要求書

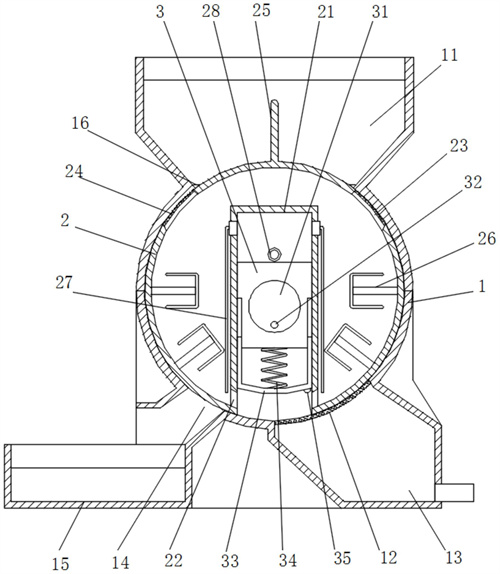

1.一種再生箱紙板污泥回收設備，包括機殼（1），其特征在于：所述機殼（1）的內部轉動安裝有轉筒（2），所述機殼（1）的頂部固定連接有紙漿水槽（11），所述轉筒（2）的內部設置有內凹腔（21），所述內凹腔（21）的底端與轉筒（2）的周向壁相連，并形成一個向下的開口，所述轉筒（2）的兩端均設置為封口，并與機殼（1）的兩端內壁滑動配合，所述內凹腔（21）的內部設置有矩形柱（3），所述矩形柱（3）滑動安裝于內凹腔（21）的內側，所述矩形柱（3）的內部轉動安裝有偏心轉柱（31），所述偏心轉柱（31）邊緣處的內部固定連接有轉軸（32），所述轉軸（32）的一端貫穿機殼（1）的端壁，并由外部驅動設備轉動驅動，所述矩形柱（3）的底部連接有U形壓板（33），所述U形壓板（33）的橫截面形狀設為倒U形，所述U形壓板（33）的兩側側壁與矩形柱（3）底部的兩側外壁滑動配合，且所述U形壓板（33）的兩側側壁與內凹腔（21）的兩側內壁滑動配合，所述U形壓板（33）與矩形柱（3）之間固定連接有壓力彈簧（34），所述內凹腔（21）兩側與轉筒（2）連接的位置處均開設有出水口（22），所述轉筒（2）的頂部開設有兩組進水口（23），且兩組所述進水口（23）之間的距離值大于紙漿水槽（11）底部端口的寬度值，所述進水口（23）的內部固定安裝有濾漿網板（24），所述機殼（1）底部的一側固定安裝有滲水濾泥板（12），所述機殼（1）底部位于滲水濾泥板（12）外部的位置處固定連接有排水通道（13），所述機殼（1）底部的另一側開設有出泥口（14），所述機殼（1）的外部設置有沉淀池（15），所述出泥口（14）連通至沉淀池（15）的內部。

2.根據權利要求1所述的一種再生箱紙板污泥回收設備，其特征在于：所述驅動設備包括驅動電機，所述驅動電機固定安裝于機殼（1）的外部，且所述驅動電機通過帶傳動組件與轉軸（32）傳動連接。

3.根據權利要求1所述的一種再生箱紙板污泥回收設備，其特征在于：所述U形壓板（33）底部遠離出泥口（14）的一側固定連接有刮條（35），且所述刮條（35）為塑料構件。

4.根據權利要求1所述的一種再生箱紙板污泥回收設備，其特征在于：所述轉筒（2）的內壁固定連接有多個攪拌桿（26），且所述攪拌桿（26）沿轉筒（2）的徑向設置。

5.根據權利要求1所述的一種再生箱紙板污泥回收設備，其特征在于：所述紙漿水槽（11）兩側內壁靠近轉筒（2）外壁的位置處均固定連接有刮刀（16），所述刮刀（16）與濾漿網板（24）的外壁滑動配合。

6.根據權利要求1所述的一種再生箱紙板污泥回收設備，其特征在于：所述轉筒（2）的頂部外壁固定連接有壓板（25），所述壓板（25）活動安裝于紙漿水槽（11）的內部，且所述紙漿水槽（11）的兩側內壁均沿轉筒（2）的徑向設置。

7.根據權利要求1所述的一種再生箱紙板污泥回收設備，其特征在于：所述內凹腔（21）的頂部兩側均固定連接有吹氣管（27），且所述吹氣管（27）位于轉筒（2）的內部，并延伸至轉筒（2）的底部，所述矩形柱（3）與內凹腔（21）頂部形成的空腔間安裝有吸氣管（28），所述吸氣管（28）與外界連通，所述吸氣管（28）與吹氣管（27）的內部均安裝有單向閥。

8.根據權利要求7所述的一種再生箱紙板污泥回收設備，其特征在于：所述內凹腔（21）的兩端均設置為開口，所述吸氣管（28）固定安裝在于機殼（1）的端壁內部，且所述吸氣管（28）位于矩形柱（3）與內凹腔（21）頂部空腔的擺動范圍內。

發明內容

本發明的目的是提供一種再生箱紙板污泥回收設備，以解決現有技術中的上述不足之處。

為了實現上述目的，本發明提供如下技術方案：一種再生箱紙板污泥回收設備，包括機殼，所述機殼的內部轉動安裝有轉筒，所述機殼的頂部固定連接有紙漿水槽，所述轉筒的內部設置有內凹腔，所述內凹腔的底端與轉筒的周向壁相連，并形成一個向下的開口，所述轉筒的兩端均設置為封口，并與機殼的兩端內壁滑動配合，所述內凹腔的內部設置有矩形柱，所述矩形柱滑動安裝于內凹腔的內側，所述矩形柱的內部轉動安裝有偏心轉柱，所述偏心轉柱邊緣處的內部固定連接有轉軸，所述轉軸的一端貫穿機殼的端壁，并由外部驅動設備轉動驅動，所述矩形柱的底部連接有U形壓板，所述U形壓板的橫截面形狀設為倒U形，所述U形壓板的兩側側壁與矩形柱底部的兩側外壁滑動配合，且所述U形壓板的兩側側壁與內凹腔的兩側內壁滑動配合，所述U形壓板與矩形柱之間固定連接有壓力彈簧，所述內凹腔兩側與轉筒連接的位置處均開設有出水口，所述轉筒的頂部開設有兩組進水口，且兩組所述進水口之間的距離值大于紙漿水槽底部端口的寬度值，所述進水口的內部固定安裝有濾漿網板，所述機殼底部的一側固定安裝有滲水濾泥板，所述機殼底部位于滲水濾泥板外部的位置處固定連接有排水通道，所述機殼底部的另一側開設有出泥口，所述機殼的外部設置有沉淀池，所述出泥口連通至沉淀池的內部。

優選的，所述驅動設備包括驅動電機，所述驅動電機固定安裝于機殼的外部，且所述驅動電機通過帶傳動組件與轉軸傳動連接。

優選的，所述U形壓板底部遠離出泥口的一側固定連接有刮條，且所述刮條為塑料構件。

優選的，所述轉筒的內壁固定連接有多個攪拌桿，且所述攪拌桿沿轉筒的徑向設置。

優選的，所述紙漿水槽兩側內壁靠近轉筒外壁的位置處均固定連接有刮刀，所述刮刀與濾漿網板的外壁滑動配合。

優選的，所述轉筒帶的頂部外壁固定連接有壓板，所述壓板活動安裝于紙漿水槽的內部，且所述紙漿水槽的兩側內壁均沿轉筒的徑向設置。

優選的，所述內凹腔的頂部兩側均固定連接有吹氣管，且所述吹氣管位于轉筒的內部，并延伸至轉筒的底部，所述矩形柱與內凹腔頂部形成的空腔間安裝有吸氣管，所述吸氣管與外界連通，所述吸氣管與吹氣管的內部均安裝有單向閥。

優選的，所述內凹腔的兩端均設置為開口，所述吸氣管固定安裝在于機殼的端壁內部，且所述吸氣管位于矩形柱與內凹腔頂部空腔的擺動范圍內。

在上述技術方案中，本發明提供的技術效果和優點：

1、本發明通過驅動偏心轉柱偏心轉動，帶動矩形柱擺動并帶動轉筒左右擺動的同時，也可以帶動矩形柱進行升降運動，進而不僅通過進水口完成向轉筒中放水的功能，同時，隨著轉筒的不斷擺動，其內部漿水與攪拌桿不斷撞擊，還實現了對漿水進行攪拌的功能，使?jié){液內部污泥、纖維等物質分散，從而在后期可以快速有效的過濾，且利用矩形柱的不斷升降，不僅實現了帶的U形壓板對出水口間隔封堵，完成間隔放水的操作，同時，利用U形壓板的下壓，還實現了加快漿水過濾的功能，且利用U形壓板跟隨轉筒的擺動，還實現了將污泥推向出泥口并排出的功能，進而極大地提高了設備對再生箱紙板加工過程中產生的漿水廢水的有效回收處理的效率，進一步地提高了設備的功能性和實用性；

2、本發明通過在內凹腔的上方空腔連接吹氣管，且由于在設備的運轉過程中，矩形柱的不斷升降也會帶動內凹腔上方空腔大小不斷變化，進而利用安裝在內凹腔擺動范圍內的且安裝于機殼端壁中的吸氣管，與外界連通，在矩形柱下移過程中，在單向閥的作用下使得吸氣管從外界抽入空氣，并在矩形柱下移時，在單向閥的作用下利用吹氣管向轉筒中的漿水底部吹氣，從而加快轉筒中漿水的流動速度，提高對漿水的攪拌效果，進一步地增強了設備處理的效率和效果。

（發明人：馮榮華;馮晟宇;趙志芳;胡榮霞;吳曉敏）
