公布日：2023.05.02
申請日：2023.03.29
分類號：C02F1/52(2023.01)I;B01D36/04(2006.01)I;B01F31/445(2022.01)I
摘要
本發明公開了一種水資源再利用污水處理設備，涉及污水處理技術領域，該污水處理設備包括污水處理箱和外框架；還包括上濾水板、上調節件、擺動件和混合驅動組件；上調節件設在外框架頂部，上調節件與上濾水板相連接并用于驅使上濾水板在污水處理箱內部移動；所述擺動件為兩個且兩個擺動件頂部均與上濾水板中心部彈性轉動連接，每個擺動件上連接有縱向桿且縱向桿貫穿上濾水板，兩個縱向桿在頂部相連接并與混合驅動組件相連接；所述混合驅動組件能夠驅使兩個縱向桿同步上下往復移動。本發明結構簡單，可快速沉淀污水中的雜質，并且在排水時雜質不會因水的流動而激蕩，避免雜質隨著水排出，提高污水處理效果，可實現再利用，實用性較強。
權利要求書

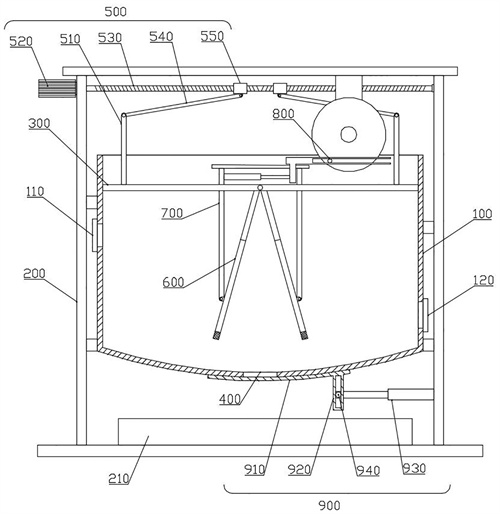

1.一種水資源再利用污水處理設備，包括污水處理箱和外框架，所述污水處理箱懸空固定在外框架上，污水處理箱的側壁上具有靠近頂端口的進水端口和處于底部側壁處的排水端口，污水處理箱底部為弧形結構；其特征在于，還包括上濾水板、上調節件、擺動件和混合驅動組件；所述上濾水板設在污水處理箱內部且上濾水板的邊緣與污水處理箱內壁密封滑動配合；上調節件設在外框架頂部，上調節件與上濾水板相連接并用于驅使上濾水板在污水處理箱內部移動；所述擺動件為兩個且兩個擺動件頂部均與上濾水板中心部彈性轉動連接；每個擺動件上連接有縱向桿且縱向桿貫穿上濾水板，兩個縱向桿在頂部相連接并與混合驅動組件以能夠脫離的方式相連接；所述混合驅動組件能夠驅使兩個縱向桿同步上下往復移動；在縱向桿與混合驅動組件脫離時，擺動件在彈性作用下逐漸變?yōu)槭諗n狀態；所述污水處理箱的底壁中心處具有排污口且排污口外側具有能夠封蓋排污口的擋封件；所述擺動件包括轉動套、擺桿和下橫桿；所述轉動套通過發條與上濾水板下端面中心彈性轉動配合，所述擺桿一端與轉動套側壁固定連接且擺桿上具有導軌件；導軌件上設有在其上滑動的連接滑座，連接滑座與縱向桿的一端部鉸接，所述下橫桿設在擺桿遠離轉動套的端部且下橫桿的長度與污水處理箱的寬度相等；所述擺桿的側壁上具有多個側桿件，所述下橫桿遠離擺桿的桿壁上具有下刮條；兩個縱向桿頂部通過上連桿相連接；所述上連桿上設置有一端與之滑動連接的中間橫桿件，中間橫桿件另一端能夠與混合驅動組件可分離式連接；所述中間橫桿件遠離混合驅動組件的端部具有滑套，上連桿上設置有分離氣缸；分離氣缸一端與滑套相連接且分離氣缸通過伸縮的方式調節中間橫桿件在上連桿上的位置；中間橫桿件遠離混合驅動組件時，能夠與混合驅動組件分離，中間橫桿件靠近混合驅動組件時，能夠與混合驅動組件相連接；所述中間橫桿件靠近混合驅動組件的端部具有一端開口的條形孔；所述混合驅動組件包括驅動電機、圓盤件和偏心柱體；驅動電機設在外框架上且圓盤件設置在驅動電機的輸出端上，圓盤件的端面上具有偏心柱體；所述偏心柱體伸入條形孔內部且偏心柱體能夠從條形孔的端口脫出；所述圓盤件的端面上具有徑向槽且徑向槽內部設有在其內滑動的偏心滑座；所述圓盤件邊緣部設置有轉動延伸至徑向槽內部的調節螺桿，調節螺桿螺旋貫穿偏心滑座，所述偏心柱體固定在偏心滑座上；所述上濾水板上布滿供污水穿過的透水孔，所述上濾水板下端面中心具有連接凹槽且連接凹槽內部設置至有用于與擺動件頂部轉動連接的連接轉軸，所述上濾水板的下端面還設置有兩個分別容納兩個擺動件的收納槽；在上濾水板移動到污水處理箱底部前，擺動件能夠處于水平狀態并貼附在上濾水板的底端面上；控制縱向桿與混合驅動組件脫離，上調節件驅使上濾水板逐漸上移并遠離污水處理箱底部，由于擺動件的彈性，使得兩個擺動件具有相并攏的趨勢，隨著上濾水板的上移，擺動件的底部始終與污水處理箱底壁相接觸并向污水處理箱底壁中心滑移，擺動件底部能夠?qū)⑽鬯幚硐涞妆谏系奈勰喙沃僚盼劭谔帲瑥亩阌谖勰嗟耐耆懦觥?/span>
2.根據權利要求1所述的水資源再利用污水處理設備，其特征在于，所述上濾水板的下端面上還設有至少一個壓力感應片；所述壓力感應片與分離氣缸電性連接。
3.根據權利要求1所述的水資源再利用污水處理設備，其特征在于，所述上調節件包括調節電機、調節絲桿件和至少一個固定桿；所述調節絲桿件轉動設在外框架上且調節電機設在調節絲桿件的一端部；所述固定桿固定在上濾水板的頂部且固定桿頂部連接有一端與之鉸接的推拉桿，所述調節絲桿件上設置有至少一個螺旋座且螺旋座與推拉桿另一端相鉸接。
4.根據權利要求1所述的水資源再利用污水處理設備，其特征在于，所述擋封件包括下?lián)跗�、條框件和啟閉氣缸；所述下?lián)跗O(shè)在污水處理箱底部外壁上并在其上滑動，所述條框件設在下?lián)跗囊欢瞬�；所述啟閉氣缸設在外框架上且啟閉氣缸的伸縮端設置有推拉柱，推拉柱伸入條框件內部并能夠沿著條框件內部移動。
發明內容
本發明的目的在于提供一種水資源再利用污水處理設備，以解決背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種水資源再利用污水處理設備，包括污水處理箱和外框架，所述污水處理箱懸空固定在外框架上，污水處理箱的側壁上具有靠近頂端口的進水端口和處于底部側壁處的排水端口，污水處理箱底部為弧形結構；還包括上濾水板、上調節件、擺動件和混合驅動組件，所述上濾水板設在污水處理箱內部且上濾水板的邊緣與污水處理箱內壁密封滑動配合；上調節件設在外框架頂部，上調節件與上濾水板相連接并用于驅使上濾水板在污水處理箱內部移動；所述擺動件為兩個且兩個擺動件頂部均與上濾水板中心部彈性轉動連接，每個擺動件上連接有縱向桿且縱向桿貫穿上濾水板，兩個縱向桿在頂部相連接并與混合驅動組件以能夠脫離的方式相連接；所述混合驅動組件能夠驅使兩個縱向桿同步上下往復移動；在縱向桿與混合驅動組件脫離時，擺動件在彈性作用下逐漸變?yōu)槭諗n狀態；所述污水處理箱的底壁中心處具有排污口且排污口外側具有能夠封蓋排污口的擋封件。
在上述技術方案的基礎上，本發明還提供以下可選技術方案：
在一種可選方案中：所述擺動件包括轉動套、擺桿和下橫桿，所述轉動套通過發條與上濾水板下端面中心彈性轉動配合，所述擺桿一端與轉動套側壁固定連接且擺桿上具有導軌件，導軌件上設有在其上滑動的連接滑座，連接滑座與縱向桿的一端部鉸接，所述下橫桿設在擺桿遠離轉動套的端部且下橫桿的長度與污水處理箱的寬度相等。
在一種可選方案中：所述擺桿的側壁上具有多個側桿件，所述下橫桿遠離擺桿的桿壁上具有下刮條。
在一種可選方案中：兩個縱向桿頂部通過上連桿相連接，所述上連桿上設置有一端與之滑動連接的中間橫桿件，中間橫桿件另一端能夠與混合驅動組件可分離式連接，所述中間橫桿件遠離混合驅動組件的端部具有滑套，上連桿上設置有分離氣缸，分離氣缸一端與滑套相連接且分離氣缸通過伸縮的方式調節中間橫桿件在上連桿上的位置，中間橫桿件遠離混合驅動組件時，能夠與混合驅動組件分離，中間橫桿件靠近混合驅動組件時，能夠與混合驅動組件相連接。
在一種可選方案中：所述上濾水板的下端面上還設有至少一個壓力感應片；所述壓力感應片與分離氣缸電性連接。
在一種可選方案中：所述中間橫桿件靠近混合驅動組件的端部具有一端開口的條形孔，所述混合驅動組件包括驅動電機、圓盤件和偏心柱體，驅動電機設在外框架上且圓盤件設置在驅動電機的輸出端上，圓盤件的端面上具有偏心柱體，所述偏心柱體伸入條形孔內部且偏心柱體能夠從條形孔的端口脫出。
在一種可選方案中：所述圓盤件的端面上具有徑向槽且徑向槽內部設有在其內滑動的偏心滑座，所述圓盤件邊緣部設置有轉動延伸至徑向槽內部的調節螺桿，調節螺桿螺旋貫穿偏心滑座，所述偏心柱體固定在偏心滑座上。
在一種可選方案中：所述上濾水板上布滿供污水穿過的透水孔，所述上濾水板下端面中心具有連接凹槽且連接凹槽內部設置至有用于與擺動件頂部轉動連接的連接轉軸，所述上濾水板的下端面還設置有兩個分別容納兩個擺動件的收納槽。
在一種可選方案中：所述上調節件包括調節電機、調節絲桿件和至少一個固定桿，所述調節絲桿件轉動設在外框架上且調節電機設在調節絲桿件的一端部，所述固定桿固定在上濾水板的頂部且固定桿頂部連接有一端與之鉸接的推拉桿，所述調節絲桿件上設置有至少一個螺旋座且螺旋座與推拉桿另一端相鉸接。
在一種可選方案中：所述擋封件包括下?lián)跗l框件和啟閉氣缸，所述下?lián)跗O(shè)在污水處理箱底部外壁上并在其上滑動，所述條框件設在下?lián)跗囊欢瞬�，所述啟閉氣缸設在外框架上且啟閉氣缸的伸縮端設置有推拉柱，推拉柱伸入條框件內部并能夠沿著條框件內部移動。
相較于現有技術，本發明的有益效果如下：
1、本發明中擺動件能夠往復性擺動，以對污水和污水處理劑進行攪動及混合，從而污水處理劑能夠凝結污水中的雜質快速沉淀。
2、本發明中上濾水板能夠移動至污水處理箱底部，在排水時起到阻擋雜質的作用，雜質不會因水排出的激蕩性而隨著水流排出；并且擺動件在上濾水板復位時，能夠?qū)⑽鬯幚硐涞撞康碾s質以及污泥刮至排污口，便于污泥及雜質排出。
3、本發明結構簡單，可快速沉淀污水中的雜質，并且在排水時雜質不會因水的流動而激蕩，避免雜質隨著水排出，提高污水處理效果，可實現再利用，實用性較強。
（發明人：李海;李玉新;于生春）
