公布日：2023.05.12
申請日：2023.03.10
分類號：C02F3/12(2023.01)I
摘要
本發明公開了一種優選活性污泥污水生化處理系統及工藝方法，涉及污水生化處理技術領域，該系統包括生化池、二沉池、吸泥管、污泥中轉機構和回流污泥管；生化池連通有進水管，生化池和二沉池依據水流方向依次連通；二沉池連通有出水管和排泥管，排泥管設于二沉池外；吸泥管和污泥中轉機構均安裝于二沉池內，吸泥管繞污泥中轉機構布置；吸泥管和排泥管均與污泥中轉機構連通；回流污泥管分別與污泥中轉機構和生化池連通；回流污泥管與排泥管之間以可控制通閉的方式連通；回流污泥管上安裝有回流動力機構；本發明能夠建立污泥優選機制，將污泥按照活性進行區分；解決了現有生化處理系統的回流污泥與剩余污泥未作任何區分的技術問題。
權利要求書
1.一種優選活性污泥污水生化處理系統，其特征在于，包括生化池、二沉池、吸泥管、污泥中轉機構和回流污泥管；所述生化池連通有進水管，所述生化池和所述二沉池依據水流方向依次連通；所述二沉池連通有出水管和排泥管，所述排泥管設于所述二沉池外；所述吸泥管和所述污泥中轉機構均安裝于所述二沉池內，所述吸泥管繞所述污泥中轉機構布置；所述吸泥管和所述排泥管均與所述污泥中轉機構連通；所述回流污泥管分別與所述污泥中轉機構和所述生化池連通；所述回流污泥管與所述排泥管之間以可控制通閉的方式連通；所述回流污泥管上安裝有回流動力機構。
2.根據權利要求1所述的優選活性污泥污水生化處理系統，其特征在于，所述回流污泥管上安裝有污泥支管，所述污泥支管上安裝有支管控制閥，所述污泥支管與所述排泥管連通。
3.根據權利要求1所述的優選活性污泥污水生化處理系統，其特征在于，所述吸泥管包括底部吸管和中上部吸管，所述底部吸管布置于所述二沉池的底部區域，所述中上部吸管布置于所述二沉池豎直方向上的中部區域和上部區域。
4.根據權利要求3所述的優選活性污泥污水生化處理系統，其特征在于，所述中上部吸管設有多條；多條所述中上部吸管在所述二沉池豎直方向上以分層的布置方式分別設于所述二沉池的中部區域內和上部區域內。
5.根據權利要求3所述的優選活性污泥污水生化處理系統，其特征在于，所述污泥中轉機構包括空心的中心柱、內部空心的污泥底座和中心桁架；所述中心柱安裝于布置于所述二沉池池內的中心，所述中心柱與所述二沉池的池底連接固定；所述污泥底座套于所述中心柱外，所述污泥底座與所述中心柱轉動連接，所述污泥底座布置于所述二沉池的底部；所述中心桁架套于所述中心柱外，所述中心桁架與所述污泥底座連接固定；所述底部吸管與所述污泥底座連通，所述中上部吸管伸入所述中心桁架內與所述中心柱連通；所述中上部吸管上連通有真空抽吸機構，所述真空抽吸機構用于驅動所述中上部吸管抽出污泥。
6.根據權利要求5所述的優選活性污泥污水生化處理系統，其特征在于，所述真空抽吸機構包括抽真空管、抽吸控制閥和抽吸泵；所述抽真空管與所述抽吸泵連通，所述抽吸控制閥安裝于所述抽真空管上；所述抽真空管于鄰近所述中心桁架的位置與所述中上部吸管連通。
7.根據權利要求5所述的優選活性污泥污水生化處理系統，其特征在于，所述二沉池的池頂面上設有工作橋；所述中心柱與所述工作橋連接固定；所述工作橋上設有驅動電機；所述中心桁架與所述工作橋連接固定，所述驅動電機驅動所述工作橋轉動，所述中心桁架繞所述中心柱轉動，所述污泥底座和所述中心桁架分別帶動所述底部吸管和所述中上部吸管繞所述中心柱轉動；所述真空抽吸機構安裝于所述工作橋上。
8.根據權利要求7所述的優選活性污泥污水生化處理系統，其特征在于，所述中心柱的周側外設有包圍筒，所述包圍筒鄰近所述二沉池的池頂布置；所述包圍筒鄰近所述二沉池的底部的一側設有筒底，所述包圍筒鄰近所述二沉池的池頂?shù)囊粋?cè)為開放側；所述中心柱的圓柱面上設有排泥孔，所述排泥孔布置于所述包圍筒所包圍的區域內；所述中上部吸管伸入所述包圍筒內。
9.根據權利要求7所述的優選活性污泥污水生化處理系統，其特征在于，所述二沉池內安裝有傳感器，多個所述傳感器沿所述二沉池的豎直方向分層布置；多個所述傳感器用于組合感知所述二沉池內的污泥深度和污泥濃度；所述工作橋上安裝有控制機構，所述控制機構與所述傳感器電性連接；所述控制機構用于收集所述傳感器的信息控制所述底部吸管和所述中上部吸管的抽吸。
10.一種工藝方法，應用權利要求9所述的優選活性污泥污水生化處理系統，其特征在于，包括以下步驟：待處理的污水經所述進水管進入所述生化池內，所述生化池內的活性污泥降解污水中的污染物；所述生化池處理后的污水和污泥混合液進入所述二沉池內；污水和污泥混合液在所述二沉池內經過沉淀實現污泥污水的泥水分離；所述二沉池的上清液經所述出水管排出所述二沉池外；鄰近所述二沉池底部的所述吸泥管抽吸出所述二沉池的底層污泥，所述底層污泥經所述回流污泥管回流至所述生化池內、或所述底層污泥經所述排泥管排出所述二沉池；根據所述傳感器感知的所述二沉池內的污泥深度或污泥濃度，所述控制機構控制所述底部吸管和所述中上部吸管抽吸所述二沉池內的污泥排放至所述生化池內、或排出所述二沉池外。

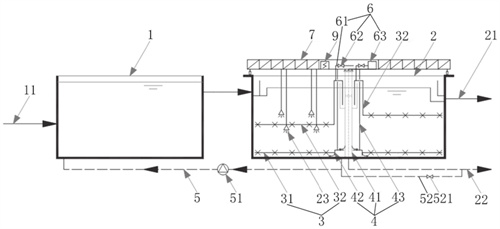

發明內容
本發明的目的在于提供一種優選活性污泥污水生化處理系統及工藝方法，以解決現有污水活性污泥生化處理系統的回流污泥與剩余污泥未作任何區分的問題。
本發明提供的諸多技術方案中的優選技術方案所能產生的諸多技術效果詳見下文闡述。
為了解決上述技術問題，本發明提供了以下技術方案：
本發明提供了一種優選活性污泥污水生化處理系統，包括生化池、二沉池、吸泥管、污泥中轉機構和回流污泥管；所述生化池連通有進水管，所述生化池和所述二沉池依據水流方向依次連通；所述二沉池連通有出水管和排泥管，所述排泥管設于所述二沉池外；所述吸泥管和所述污泥中轉機構均安裝于所述二沉池內，所述吸泥管繞所述污泥中轉機構布置；所述吸泥管和所述排泥管均與所述污泥中轉機構連通；所述回流污泥管分別與所述污泥中轉機構和所述生化池連通；所述回流污泥管與所述排泥管之間以可控制通閉的方式連通；所述回流污泥管上安裝有回流動力機構。
在其中一個實施例中，所述回流污泥管上安裝有污泥支管，所述污泥支管上安裝有支管控制閥，所述污泥支管與所述排泥管連通。
在其中一個實施例中，所述吸泥管包括底部吸管和中上部吸管，所述底部吸管布置于所述二沉池的底部區域，所述中上部吸管布置于所述二沉池豎直方向上的中部區域和上部區域。
在其中一個實施例中，所述中上部吸管設有多條；多條所述中上部吸管在所述二沉池豎直方向上以分層的布置方式分別設于所述二沉池的中部區域內和上部區域內。
在其中一個實施例中，所述污泥中轉機構包括空心的中心柱、內部空心的污泥底座和中心桁架；所述中心柱安裝于布置于所述二沉池池內的中心，所述中心柱與所述二沉池的池底連接固定；所述污泥底座套于所述中心柱外，所述污泥底座與所述中心柱轉動連接，所述污泥底座布置于所述二沉池的底部；所述中心桁架套于所述中心柱外，所述中心桁架與所述污泥底座連接固定；所述底部吸管與所述污泥底座連通，所述中上部吸管伸入所述中心桁架內與所述中心柱連通；所述中上部吸管上連通有真空抽吸機構，所述真空抽吸機構用于驅動所述中上部吸管抽出污泥。
在其中一個實施例中，所述真空抽吸機構包括抽真空管、抽吸控制閥和抽吸泵；所述抽真空管與所述抽吸泵連通，所述抽吸控制閥安裝于所述抽真空管上；所述抽真空管于鄰近所述中心桁架的位置與所述中上部吸管連通。
在其中一個實施例中，所述二沉池的池頂面上設有工作橋；所述中心柱與所述工作橋連接固定；所述工作橋上設有驅動電機；所述中心桁架與所述工作橋連接固定，所述驅動電機驅動所述工作橋轉動，所述中心桁架繞所述中心柱轉動，所述污泥底座和所述中心桁架分別帶動所述底部吸管和所述中上部吸管繞所述中心柱轉動；所述真空抽吸機構安裝于所述工作橋上。
在其中一個實施例中，所述中心柱的周側外設有包圍筒，所述包圍筒鄰近所述二沉池的池頂布置；所述包圍筒鄰近所述二沉池的底部的一側設有筒底，所述包圍筒鄰近所述二沉池的池頂?shù)囊粋?cè)為開放側；所述中心柱的圓柱面上設有排泥孔，所述排泥孔布置于所述包圍筒所包圍的區域內；所述中上部吸管伸入所述包圍筒內。
在其中一個實施例中，所述二沉池內安裝有傳感器，多個所述傳感器沿所述二沉池的豎直方向分層布置；多個所述傳感器用于組合感知所述二沉池內的污泥深度和污泥濃度；所述工作橋上安裝有控制機構，所述控制機構與所述傳感器電性連接；所述控制機構用于收集所述傳感器的信息控制所述底部吸管和所述中上部吸管的抽吸。
本發明還提供了一種工藝方法，包括以下步驟：待處理的污水經所述進水管進入所述生化池內，所述生化池內的活性污泥降解污水中的污染物；
所述生化池處理后的污水和污泥混合液進入所述二沉池內；
污水和污泥混合液在所述二沉池內經過沉淀實現污泥污水的泥水分離；
所述二沉池的上清液經所述出水管排出所述二沉池外；
鄰近所述二沉池底部的所述吸泥管抽吸出所述二沉池的底層污泥，所述底層污泥經所述回流污泥管回流至所述生化池內、或所述底層污泥經所述排泥管排出所述二沉池；
根據所述傳感器感知的所述二沉池內的污泥深度或污泥濃度，所述控制機構控制所述底部吸管和所述中上部吸管抽吸所述二沉池內的污泥排放至所述生化池內、或排出所述二沉池外。
本發明的有益效果如下：
通過設置所述吸泥管、所述污泥中轉機構、所述回流污泥管和所述排泥管，所述吸泥管和所述污泥中轉機構均安裝于所述二沉池內；所述吸泥管和所述排泥管均與所述污泥中轉機構連通，所述回流污泥管分別與所述污泥中轉機構和所述生化池連通；使得所述二沉池內的需要處理的污泥能夠選擇性回流至所述生化池或由所述排泥管排出所述二沉池；從而建立污泥優選機制，將污泥按照活性進行區分，活性好的污泥作為回流污泥留在生化處理系統內，活性差的污泥作為剩余污泥排出系統，實現留在生化系統的污泥為活性好的污泥，池內條件適宜時能夠出現粒徑較大的沉降性更好的顆粒污泥，提高所述生化池和所述二沉池的污泥沉降性。
所述回流污泥管與所述排泥管之間以可控制通閉的方式連通；可以控制回流至所述生化池的污泥量和控制排出污泥的量，能夠更新所述二沉池內污泥，同時又能提高所述生化池和所述二沉池的池容利用率，減低所述二沉池的處理負荷，從而提高污水處理效率，污泥回流的能耗得到降低，可極大提高活性污泥法生物系統的處理能力。
（發明人：關德群;安瑩玉;秦栽根;劉小寶）
