公布日：2023.05.02

申請日：2022.12.08

分類號：C02F9/00(2023.01)I;C02F1/58(2023.01)I;C02F3/00(2023.01)I;C02F3/30(2023.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N

摘要

本發明公開了一種可快速脫氮除磷的污水處理池，包括耦合池、化學除磷池、生物處理池及清水池。本發明在耦合池內設置了用于阻擋污泥的網孔隔離組件，這樣就不需要設置沉淀池進行污泥沉淀、以及將污泥回流吸出的裝置，只需要定期對耦合池內污泥進行清除即可，減少了工藝步驟，提高了污水處理效率，此外本發明通過混合管組件進行硝化液及污水的進入，混合管組件可以將污水及回流的硝化液在螺旋混合管內進行預混合，使得進入耦合池內的污水與硝化液混合更加完全，這樣專性反硝化微生物則可以更好地利用到污水中的有機物作為碳源對硝化液進行脫氮，無需將污水與硝化液在耦合池內進行較長時間的混合攪拌，降低了耦合池內的反應時間。

權利要求書

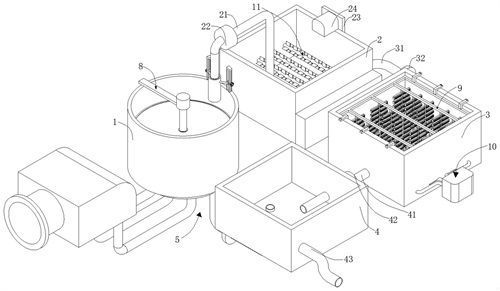

1.一種可快速脫氮除磷的污水處理池，包括耦合池(1)、化學除磷池(2)、生物處理池(3)及清水池(4)，其特征在于：所述耦合池(1)下方設置有混合管組件(5)，所述混合管組件(5)連通清水池(4)及耦合池(1)，所述耦合池(1)上方設置有送水管組件(6)，所述送水管組件(6)連通第一連接管(21)一端，所述第一連接管(21)另一端連通化學除磷池(2)，所述化學除磷池(2)與生物處理池(3)之間連通第二連接管(31)，所述生物處理池(3)與清水池(4)之間連通板第三連接管(41)；所述耦合池(1)內填充有多個生物膜載體(101)，所述耦合池(1)內設置有第一攪拌組件(8)及網孔隔離組件(7)，所述化學除磷池(2)內設置有第二攪拌組件(11)，所述化學除磷池(2)一側垂直固接側架(23)，所述側架(23)頂部側壁固接除磷藥劑噴灑機(24)，所述生物處理池(3)內設置有填料組件(9)及曝氣組件(10)；所述網孔隔離組件(7)包括外環體(72)以及位于外環體(72)中心位置的內環體(71)，所述內環體(71)與外環體(72)之間水平固接網孔隔離環板(73)，多個所述生物膜載體(101)位于網孔隔離組件(7)下方；所述混合管組件(5)包括位于耦合池(1)底面的螺旋混合管(51)及位于耦合池(1)外側的進水箱(54)，所述螺旋混合管(51)頂面垂直連通多個進水子管(52)，所述進水子管(52)穿過耦合池(1)底面并連通耦合池(1)內部，所述螺旋混合管(51)底面連通多個進水管(53)一端，多個所述進水管(53)另一端連通進水箱(54)，所述進水箱(54)連通污水進口(55)，所述螺旋混合管(51)端部底面連通回流管(56)一端，所述回流管(56)另一端連通化學除磷池(2)，所述回流管(56)上固接第四抽水泵(57)。

2.根據權利要求1所述的一種可快速脫氮除磷的污水處理池，其特征在于：所述填料組件(9)包括框架(91)，所述框架(91)插接在生物處理池(3)內，所述框架(91)兩側頂面分別固接多個L型卡板(93)，所述L型卡板(93)接觸生物處理池(3)頂面，所述L型卡板(93)端部頂面固接吊環(94)，所述框架(91)內水平固接多個橫桿(92)，所述橫桿(92)底面垂直固接多個豎桿(95)，所述豎桿(95)兩側分別固接多個填料部(96)。

3.根據權利要求2所述的一種可快速脫氮除磷的污水處理池，其特征在于：所述填料部(96)包括網狀蓋(962)及水平固接在豎桿(95)側壁的盒體(961)，所述盒體(961)內填充生物填料(963)，所述盒體(961)兩側頂面分別固接兩個側板(964)，兩個所述側板(964)相互靠近一側分別水平開設兩個安裝槽(965)，所述網狀蓋(962)底面兩側分別固接兩個滑條(966)，所述滑條(966)滑動插接在安裝槽(965)內，所述盒體(961)兩側分別水平開設多個條形口(967)。

4.根據權利要求1所述的一種可快速脫氮除磷的污水處理池，其特征在于：所述送水管組件(6)包括垂直固接在耦合池(1)頂面的兩個支架(63)及吸水細管(61)，所述吸水細管(61)位于兩個支架(63)之間位置，所述吸水細管(61)頂端連通第一連接管(21)，所述吸水細管(61)下部外側滑動套接吸水粗管(62)，兩個所述支架(63)上分別垂直開設兩個主通槽(64)，兩個所述主通槽(64)內分別垂直滑動連接兩個滑塊(65)，所述滑塊(65)與吸水粗管(62)之間固接連接斜桿(66)。

5.根據權利要求4所述的一種可快速脫氮除磷的污水處理池，其特征在于：所述支架(63)外側垂直開設側通槽(67)，所述側通槽(67)連通主通槽(64)，所述滑塊(65)靠近側通槽(67)位置水平開設螺紋孔(68)，所述螺紋孔(68)螺紋連接螺桿(69)，所述螺桿(69)端部穿過側通槽(67)并固接鎖緊壓板(610)，所述鎖緊壓板(610)遠離螺桿(69)一側固接手輪(611)，所述鎖緊壓板(610)接觸支架(63)側壁，所述吸水細管(61)底端外側固接下限位環(612)，所述下限位環(612)外側固接下密封環(613)。所述下密封環(613)與吸水粗管(62)內側過盈配合，所述吸水粗管(62)頂面內側固接上限位環(614)，所述上限位環(614)內側固接上密封環(615)，所述上密封環(615)過盈配合在吸水細管(61)外側。

6.根據權利要求1所述的一種可快速脫氮除磷的污水處理池，其特征在于：所述第一攪拌組件(8)包括水平固接在耦合池(1)頂面的橫架(81)，所述橫架(81)自由端位于耦合池(1)中心位置且底面固接套管(82)，所述套管(82)穿過內環體(71)，所述套管(82)內垂直轉動連接攪拌軸(84)，所述攪拌軸(84)下部外側位于套管(82)下方并水平固接多個攪拌桿(85)，所述橫架(81)自由端頂面固接第一減速電機(83)，所述第一減速電機(83)轉軸端固接攪拌軸(84)頂端。

7.根據權利要求1所述的一種可快速脫氮除磷的污水處理池，其特征在于：所述第二攪拌組件(11)包括水平轉動連接在化學除磷池(2)下部的多個攪拌軸桿(112)以及固接在化學除磷池(2)側壁的傳動室(111)，所述攪拌軸桿(112)外側均勻固接多個攪拌葉(113)，所述傳動室(111)內一端固接第二減速電機(116)，所述第二減速電機(116)轉軸端固接蝸桿(117)，多個所述攪拌軸桿(112)靠近傳動室(111)一端分別固接多個轉桿(114)，所述轉桿(114)穿過化學除磷池(2)側壁位于傳動室(111)內并固接蝸輪(115)，所述蝸桿(117)嚙合連接蝸輪(115)，所述轉桿(114)與化學除磷池(2)側壁轉動連接。

8.根據權利要求1所述的一種可快速脫氮除磷的污水處理池，其特征在于：所述曝氣組件(10)包括曝氣風機(106)及固接在生物處理池(3)底面的曝氣板(102)，所述曝氣板(102)頂面有多個板式曝氣管(103)，所述板式曝氣管(103)頂面連通多個曝氣口(104)，所述曝氣風機(106)連通多個進氣管(105)一端，多個所述進氣管(105)另一端穿過生物處理池(3)側壁并連通曝氣板(102)。

9.根據權利要求1所述的一種可快速脫氮除磷的污水處理池，其特征在于：所述第一連接管(21)上固接第一抽水泵(22)，所述第二連接管(31)上固接第二抽水泵(32)，所述第三連接管(41)上固接第三抽水泵(42)，所述清水池(4)外側連通排水管(43)。

發明內容

本發明的目的在于提供一種可快速脫氮除磷的污水處理池，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種可快速脫氮除磷的污水處理池，包括耦合池、化學除磷池、生物處理池及清水池，所述耦合池下方設置有混合管組件，所述混合管組件連通清水池及耦合池，所述耦合池上方設置有送水管組件，所述送水管組件連通第一連接管一端，所述第一連接管另一端連通化學除磷池，所述化學除磷池與生物處理池之間連通第二連接管，所述生物處理池與清水池之間連通板第三連接管；

所述耦合池內填充有多個生物膜載體，所述耦合池內設置有第一攪拌組件及網孔隔離組件，所述化學除磷池內設置有第二攪拌組件，所述化學除磷池一側垂直固接側架，所述側架頂部側壁固接除磷藥劑噴灑機，所述生物處理池內設置有填料組件及曝氣組件；

所述網孔隔離組件包括外環體以及位于外環體中心位置的內環體，所述內環體與外環體之間水平固接網孔隔離環板，多個所述生物膜載體位于網孔隔離組件下方；

所述混合管組件包括位于耦合池底面的螺旋混合管及位于耦合池外側的進水箱，所述螺旋混合管頂面垂直連通多個進水子管，所述進水子管穿過耦合池底面并連通耦合池內部，所述螺旋混合管底面連通多個進水管一端，多個所述進水管另一端連通進水箱，所述進水箱連通污水進口，所述螺旋混合管端部底面連通回流管一端，所述回流管另一端連通化學除磷池，所述回流管上固接第四抽水泵。

優選的，所述填料組件包括框架，所述框架插接在生物處理池內，所述框架兩側頂面分別固接多個L型卡板，所述L型卡板接觸生物處理池頂面，所述L型卡板端部頂面固接吊環，所述框架內水平固接多個橫桿，所述橫桿底面垂直固接多個豎桿，所述豎桿兩側分別固接多個填料部。

優選的，所述填料部包括網狀蓋及水平固接在豎桿側壁的盒體，所述盒體內填充生物填料，所述盒體兩側頂面分別固接兩個側板，兩個所述側板相互靠近一側分別水平開設兩個安裝槽，所述網狀蓋底面兩側分別固接兩個滑條，所述滑條滑動插接在安裝槽內，所述盒體兩側分別水平開設多個條形口。

優選的，所述送水管組件包括垂直固接在耦合池頂面的兩個支架及吸水細管，所述吸水細管位于兩個支架之間位置，所述吸水細管頂端連通第一連接管，所述吸水細管下部外側滑動套接吸水粗管，兩個所述支架上分別垂直開設兩個主通槽，兩個所述主通槽內分別垂直滑動連接兩個滑塊，所述滑塊與吸水粗管之間固接連接斜桿。

優選的，所述支架外側垂直開設側通槽，所述側通槽連通主通槽，所述滑塊靠近側通槽位置水平開設螺紋孔，所述螺紋孔螺紋連接螺桿，所述螺桿端部穿過側通槽并固接鎖緊壓板，所述鎖緊壓板遠離螺桿一側固接手輪，所述鎖緊壓板接觸支架側壁，所述吸水細管底端外側固接下限位環，所述下限位環外側固接下密封環。所述下密封環與吸水粗管內側過盈配合，所述吸水粗管頂面內側固接上限位環，所述上限位環內側固接上密封環，所述上密封環過盈配合在吸水細管外側。

優選的，所述第一攪拌組件包括水平固接在耦合池頂面的橫架，所述橫架自由端位于耦合池中心位置且底面固接套管，所述套管穿過內環體，所述套管內垂直轉動連接攪拌軸，所述攪拌軸下部外側位于套管下方并水平固接多個攪拌桿，所述橫架自由端頂面固接第一減速電機，所述第一減速電機轉軸端固接攪拌軸頂端。

優選的，所述第二攪拌組件包括水平轉動連接在化學除磷池下部的多個攪拌軸桿以及固接在化學除磷池側壁的傳動室，所述攪拌軸桿外側均勻固接多個攪拌葉，所述傳動室內一端固接第二減速電機，所述第二減速電機轉軸端固接蝸桿，多個所述攪拌軸桿靠近傳動室一端分別固接多個轉桿，所述轉桿穿過化學除磷池側壁位于傳動室內并固接蝸輪，所述蝸桿嚙合連接蝸輪，所述轉桿與化學除磷池側壁轉動連接。

優選的，所述曝氣組件包括曝氣風機及固接在生物處理池底面的曝氣板，所述曝氣板頂面具有多個板式曝氣管，所述板式曝氣管頂面連通多個曝氣口，所述曝氣風機連通多個進氣管一端，多個所述進氣管另一端穿過生物處理池側壁并連通曝氣板。

優選的，所述第一連接管上固接第一抽水泵，所述第二連接管上固接第二抽水泵，所述第三連接管上固接第三抽水泵，所述清水池外側連通排水管。

與現有技術相比，本發明的有益效果是：

本發明在耦合池內設置了用于阻擋污泥的網孔隔離組件，這樣污泥在第一攪拌組件作用下形成懸浮污泥，便于培養處理菌種，這樣就不需要設置沉淀池進行污泥沉淀、以及將污泥回流吸出的裝置，只需要定期對耦合池內污泥進行清理即可，減少了工藝步驟，提高了污水處理效率，此外本發明通過混合管組件進行硝化液與污水的混合輸入，混合管組件可以將污水與回流的硝化液在螺旋混合管內進行預混合，使得進入耦合池內的污水與硝化液混合更加完全，這樣專性反硝化微生物則可以更好地利用到污水中的有機物作為碳源對硝化液進行脫氮，無需將污水與硝化液在耦合池內進行較長時間的混合攪拌，降低了耦合池內的反應時間，提升了效率。

（發明人：許文駿;周偉堅;吳雙;莊偉濤;姜馳翛;林源山;朱俊彥;羅智文）
