公布日：2023.05.02
申請日：2022.12.13
分類號：C02F9/00(2023.01)I;C02F3/32(2023.01)I;C02F3/28(2023.01)I;C02F1/32(2023.01)I
摘要

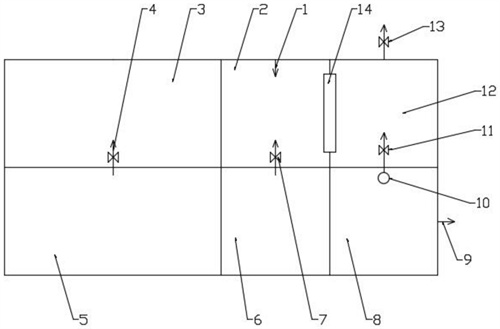

本發明公開了一種二級生化處理的污水處理設備，包括實現污水一級生化處理的厭氧池、缺氧池、好氧池、沉淀池和過濾池，所述厭氧池設置有主進水管，所述過濾池設置有主出水管；還包括實現污水二級生化處理的微藻池，所述厭氧池與微藻池之間通過導氣管實現氣流連通，所述微藻池通過微藻池進水管與過濾池連通，微藻池設置有微藻池出水管。本申請的污水處理設備，實現了污水的深度處理和污水中營養物質的高效利用，同時，減少了溫室氣體的排放。
權利要求書
1.一種二級生化處理的污水處理設備，包括實現污水一級生化處理的厭氧池、缺氧池、好氧池、沉淀池和過濾池，所述厭氧池設置有主進水管，所述過濾池設置有主出水管；其特征在于：還包括實現污水二級生化處理的微藻池，所述厭氧池與微藻池之間通過導氣管實現氣流連通，所述微藻池通過微藻池進水管與過濾池連通，微藻池設置有微藻池出水管。
2.根據權利要求1所述的二級生化處理的污水處理設備，其特征在于：所述厭氧池構成陽極區，所述微藻池構成陰極區，所述陽極區和陰極區之間通過質子膜隔開，陽極區內設置有陽極板，陰極區內設置有陰極板，所述陽極板和陰極板之間通過電路連接而構成微生物燃料電池系統，還包括通過微生物燃料電池系統供電的燈光源。
3.根據權利要求2所述的二級生化處理的污水處理設備，其特征在于：所述燈光源靠近陰極板布置。
4.根據權利要求3所述的二級生化處理的污水處理設備，其特征在于：所述燈光源為LED燈光源。
5.根據權利要求4所述的二級生化處理的污水處理設備，其特征在于：所述好氧池和缺氧池之間連接有硝化液回流管。
6.根據權利要求5所述的二級生化處理的污水處理設備，其特征在于：所述沉淀池和厭氧池之間連接有污泥回流管。
7.根據權利要求6所述的二級生化處理的污水處理設備，其特征在于：所述過濾池內設置有紫外消毒器。
發明內容
本發明所要解決的技術問題是提供一種二級生化處理的污水處理設備，以便實現污水的深度處理和污水中營養物質的高效利用，同時，減少溫室氣體的排放。
本發明提供了一種二級生化處理的污水處理設備，包括實現污水一級生化處理的厭氧池、缺氧池、好氧池、沉淀池和過濾池，所述厭氧池設置有主進水管，所述過濾池設置有主出水管；還包括實現污水二級生化處理的微藻池，所述厭氧池與微藻池之間通過導氣管實現氣流連通，所述微藻池通過微藻池進水管與過濾池連通，微藻池設置有微藻池出水管。
進一步，所述厭氧池構成陽極區，所述微藻池構成陰極區，所述陽極區和陰極區之間通過質子膜隔開，陽極區內設置有陽極板，陰極區內設置有陰極板，所述陽極板和陰極板之間通過電路連接而構成微生物燃料電池系統，還包括通過微生物燃料電池系統供電的燈光源。
進一步，所述燈光源靠近陰極板布置。
進一步，所述燈光源為LED燈光源。
進一步，所述好氧池和缺氧池之間連接有硝化液回流管。
進一步，所述沉淀池和厭氧池之間連接有污泥回流管。
進一步，所述過濾池內設置有紫外消毒器。
本申請基于一級生化處理的厭氧池產生溫室氣體以及大量的電子，而微藻可通過光合作用產生氧氣，并利用水中的溫室氣體促進反應進行，不斷產生氧氣，這為微生物燃料電池的陰極系統提供了大量的電子受體；因此將微藻池污水處理系統進行耦合，形成一個以生化處理的厭氧端作為陽極，微藻深度處理單元作為陰極的微生物燃料電池系統，即深度處理污水，使營養物質最大化利用，也可降低溫室效應，并產生具有經濟價值的產品。
本發明的有益效果：
1、通過布設微藻池，可根據需要使污水在微藻池中進行二級生物處理，完成二級生物處理的污水在微藻池成為藻液，通過微藻池出水管排出，藻液用于生產微藻濃漿或微藻生物質，實現了污水中營養物質的高效利用；再者，厭氧池中產生的二氧化碳經導氣管導入微藻池中而用于微藻的光合作用，減少了溫室氣體的排放。
2、進一步來說，構造微生物燃料電池系統，為微藻光合作用所需燈光源提供電力，無需額外電能，有利于節約能源；此外，微藻生物膜有效提高了發電功率密度。
（發明人：曾木平;邱敬賢;劉芳;孫慧智;何曦;王勝;吳志恒）
