公布日：2023.05.09

申請日：2023.01.10

分類號：C02F9/00(2023.01)I;A01K63/04(2006.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/24(2023.01)N;C02F103/20(2006.01)N

摘要

本發明提供了一種養殖污水循環處理設備及其處理方法，包括沉淀池，所述沉淀池的內部設有污水處理機構，所述沉淀池的外部設有污水循環機構；所述污水處理機構包括安裝于所述沉淀池內部的多個隔板，所述沉淀池的內部通過隔板依次分隔為絮凝室、氣浮室以及撇渣室；所述污水處理機構還包括設于所述氣浮室內部的氣浮組件，所述氣浮組件包括設于所述氣浮室頂端的多個出水管，設于所述氣浮室底端的微泡發生管，以及設于所述氣浮室頂端的升降部件，所述升降部件的執行端連接有升降盤。本發明能夠引導新排入池內的污水和儲存的污水同時與凈化劑充分混合，從而提高混合效率。

權利要求書

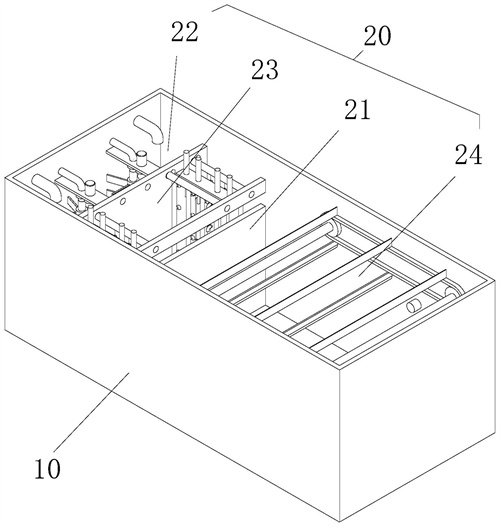

1.一種養殖污水循環處理設備，包括沉淀池(10)，其特征在于，所述沉淀池(10)的內部設有污水處理機構(20)，所述沉淀池(10)的外部設有污水循環機構(30)；所述污水處理機構(20)包括安裝于所述沉淀池(10)內部的多個隔板(21)，所述沉淀池(10)的內部通過隔板(21)依次分隔為絮凝室(22)、氣浮室(23)以及撇渣室(24)；所述污水處理機構(20)還包括設于所述氣浮室(23)內部的氣浮組件(25)，所述氣浮組件(25)包括設于所述氣浮室(23)頂端的多個出水管(251)，設于所述氣浮室(23)底端的微泡發生管(252)，以及設于所述氣浮室(23)頂端的升降部件(253)，所述升降部件(253)的執行端連接有升降盤(254)；所述污水循環機構(30)包括安裝于所述沉淀池(10)一側表面的水泵(31)，與所述水泵(31)的入水端相連接、且延伸至所述撇渣室(24)內部的進水管(32)，以及與所述水泵(31)的出水端相連接的排水管(33)，所述排水管(33)遠離所述水泵(31)的一端延伸至所述氣浮室(23)的底端。

2.根據權利要求1所述的一種養殖污水循環處理設備，其特征在于，所述出水管(251)的底端安裝有多個沿直線陣列設置的分支水管(2511)，所述分支水管(2511)的外表面由上至下依次安裝有多個L形水管(2512)。

3.根據權利要求1所述的一種養殖污水循環處理設備，其特征在于，所述升降部件(253)包括安裝于所述氣浮室(23)頂端的支撐板(2531)，以及安裝于所述支撐板(2531)上表面的氣缸(2532)，所述氣缸(2532)的活塞桿貫穿所述支撐板(2531)與升降盤(254)相連接。

4.根據權利要求1所述的一種養殖污水循環處理設備，其特征在于，所述升降盤(254)的殼體上設有供所述微泡發生管(252)穿插的通孔(2541)。

5.根據權利要求1所述的一種養殖污水循環處理設備，其特征在于，所述絮凝室(22)的內部設有絮凝組件(26)，所述絮凝組件(26)包括安裝于所述絮凝室(22)頂端的安裝板(261)，穿設于所述安裝板(261)殼體上的絮凝劑投放管(262)，以及套設于所述絮凝劑投放管(262)外部、且由上至下依次設置的多個轉動環(263)，相鄰所述轉動環(263)之間通過旋轉葉片(264)相連接。

6.根據權利要求5所述的一種養殖污水循環處理設備，其特征在于，所述絮凝組件(26)包括套設于所述轉動環(263)外表面的第一齒輪(265)，所述第一齒輪(265)的一側嚙合連接有第二齒輪(266)，所述第二齒輪(266)套設于電機(267)的輸出軸外表面，所述電機(267)安裝于所述安裝板(261)的上表面。

7.根據權利要求1所述的一種養殖污水循環處理設備，其特征在于，所述排水管(33)延伸至所述氣浮室(23)內部的一端外表面安裝有多個出水頭(331)，所述出水頭(331)遠離所述排水管(33)的一端轉動連接有導流葉片(332)。

8.根據權利要求1所述的一種養殖污水循環處理設備，其特征在于，所述撇渣室(24)的頂端安裝有輸送鏈(241)，所述輸送鏈(241)的外表面安裝有等距設置的多個撇渣板(242)。

9.根據權利要求1所述的一種養殖污水循環處理設備，其特征在于，所述撇渣室(24)的內部遠離所述隔板(21)的一端安裝有隔渣板(243)。

10.根據權利要求1所述的一種養殖污水循環處理設備的處理方法，用于實現權利要求1-9所述的一種養殖污水循環處理設備，其特征在于，包括以下步驟：步驟一，養殖污水經過沉淀池(10)的入水管進入到沉淀池(10)中的絮凝室(22)內；步驟二，絮凝劑投放管(262)排出絮凝劑，通過繞絮凝劑投放管(262)公轉的旋轉葉片(264)拍飛絮凝劑，通過旋轉葉片(264)對絮凝室(22)內部污水的攪拌，以使步驟一中進入到絮凝室(22)內的污水與絮凝劑混合；步驟三，絮凝室(22)內部混合有絮凝劑的污水隨著水位的上升經過出水管(251)進入到分支水管(2511)內，分支水管(2511)內的污水經過L形水管(2512)排出，污水進入到氣浮室(23)內；步驟四，步驟三中進入到氣浮室(23)內的污水與微泡發生管(252)排出的微氣泡相接觸，以使微氣泡附著在污水中的懸浮物顆粒上，以使污水與懸浮物顆粒的分離；步驟五，經過步驟四處理的污水隨著水位的上升進入到撇渣室(24)內，通過輸送鏈(241)的運轉，從而帶動撇渣板(242)進行運轉，通過撇渣板(242)推動撇渣室(24)內部頂端水面上所漂浮的雜質邁過隔渣板(243)，進入到撇渣室(24)內由隔渣板(243)分隔成的儲渣室內；步驟六，水泵(31)進行工作，經過步驟五凈化后的污水經過進水管(32)進入排水管(33)，排水管(33)內的經過凈化的污水通過出水頭(331)排出，以推動該污水內的懸浮物顆粒繼續與微氣泡相接觸，且對污水進行循環處理。

發明內容

本發明主要提供了一種養殖污水循環處理設備及其處理方法用以解決上述背景技術中提出的技術問題。

本發明解決上述技術問題采用的技術方案為：

一種養殖污水循環處理設備及其處理方法，包括沉淀池，所述沉淀池的內部設有污水處理機構，所述沉淀池的外部設有污水循環機構；

所述污水處理機構包括安裝于所述沉淀池內部的多個隔板，所述沉淀池的內部通過隔板依次分隔為絮凝室、氣浮室以及撇渣室；

所述污水處理機構還包括設于所述氣浮室內部的氣浮組件，所述氣浮組件包括設于所述氣浮室頂端的多個出水管，設于所述氣浮室底端的微泡發生管，以及設于所述氣浮室頂端的升降部件，所述升降部件的執行端連接有升降盤；

所述污水循環機構包括安裝于所述沉淀池一側表面的水泵，與所述水泵的入水端相連接、且延伸至所述撇渣室內部的進水管，以及與所述水泵的出水端相連接的排水管，所述排水管遠離所述水泵的一端延伸至所述氣浮室的底端。

進一步的，所述出水管的底端安裝有多個沿直線陣列設置的分支水管，所述分支水管的外表面由上至下依次安裝有多個L形水管，在本發明中，微泡發生管排出的微氣泡相接觸，以使微氣泡附著在污水中的懸浮物顆粒上，造成密度小于水的狀態，利用浮力原理使懸浮物顆粒浮在水面上，完成污水與懸浮物顆粒的分離，從而對污水進行凈化。

進一步的，所述升降部件包括安裝于所述氣浮室頂端的支撐板，以及安裝于所述支撐板上表面的氣缸，所述氣缸的活塞桿貫穿所述支撐板與升降盤相連接，在本發明中，改變升降盤與L形水管排水口之間的距離，從而改變L形水管排出的污水的撞擊力，以使污水濺射范圍更大。

進一步的，所述升降盤的殼體上設有供所述微泡發生管穿插的通孔，在本發明中，升降盤通過通孔避讓微泡發生管，以使升降盤能夠沿微泡發生管進行升降。

進一步的，所述絮凝室的內部設有絮凝組件，所述絮凝組件包括安裝于所述絮凝室頂端的安裝板，穿設于所述安裝板殼體上的絮凝劑投放管，以及套設于所述絮凝劑投放管外部、且由上至下依次設置的多個轉動環，相鄰所述轉動環之間通過旋轉葉片相連接，在本發明中，通過旋轉葉片拍飛絮凝劑，擴大排出的絮凝劑的濺射范圍，于此同時，通過旋轉葉片對絮凝室內部污水的攪拌，以便于污水與絮凝劑之間的混合。

進一步的，所述絮凝組件包括套設于所述轉動環外表面的第一齒輪，所述第一齒輪的一側嚙合連接有第二齒輪，所述第二齒輪套設于電機的輸出軸外表面，所述電機安裝于所述安裝板的上表面，在本發明中，通過第一齒輪帶動與其同軸設置的轉動環進行旋轉，由于轉動環為旋轉葉片提供支撐，從而利用轉動環帶動旋轉葉片進行旋轉。

進一步的，所述排水管延伸至所述氣浮室內部的一端外表面安裝有多個出水頭，所述出水頭遠離所述排水管的一端轉動連接有導流葉片，在本發明中，利用旋轉的導流葉片擴大經過凈化的污水的范圍，增加污水與氣浮室內污水的接觸面積，以大范圍推動該污水內的懸浮物顆粒繼續與微氣泡相接觸。

進一步的，所述撇渣室的頂端安裝有輸送鏈，所述輸送鏈的外表面安裝有等距設置的多個撇渣板，在本發明中，通過輸送鏈的運轉，從而帶動撇渣板進行運轉，通過撇渣板推動撇渣室內部頂端水面上所漂浮的雜質邁過隔渣板，進入到撇渣室內由隔渣板分隔成的儲渣室內。

進一步的，所述撇渣室的內部遠離所述隔板的一端安裝有隔渣板。

根據以上的一種養殖污水循環處理設備及其處理方法的技術方案，還將提供一種養殖污水循環處理設備及其處理方法，包括以下步驟：

步驟一，養殖污水經過沉淀池的入水管進入到沉淀池中的絮凝室內；

步驟二，絮凝劑投放管排出絮凝劑，通過繞絮凝劑投放管公轉的旋轉葉片拍飛絮凝劑，通過旋轉葉片對絮凝室內部污水的攪拌，以使步驟一中進入到絮凝室內的污水與絮凝劑混合；

步驟三，絮凝室內部混合有絮凝劑的污水隨著水位的上升經過出水管進入到分支水管內，分支水管內的污水經過L形水管排出，污水進入到氣浮室內；

步驟四，步驟三中進入到氣浮室內的污水與微泡發生管排出的微氣泡相接觸，以使微氣泡附著在污水中的懸浮物顆粒上，以使污水與懸浮物顆粒的分離；

步驟五，經過步驟四處理的污水隨著水位的上升進入到撇渣室內，通過輸送鏈的運轉，從而帶動撇渣板進行運轉，通過撇渣板推動撇渣室內部頂端水面上所漂浮的雜質邁過隔渣板，進入到撇渣室內由隔渣板分隔成的儲渣室內；

步驟六，水泵進行工作，經過步驟五凈化后的污水經過進水管進入排水管，排水管內的經過凈化的污水通過出水頭排出，以推動該污水內的懸浮物顆粒繼續與微氣泡相接觸，且對污水進行循環處理。

與現有技術相比，本發明的有益效果為：

其一，本發明能夠引導新排入池內的污水和儲存的污水同時與凈化劑充分混合，從而提高混合效率，具體為：通過氣缸的活塞桿帶動升降盤下降，由于L形水管的排水口朝下，從而通過升降盤的移動，改變升降盤與L形水管排水口之間的距離，從而改變L形水管排出的污水的撞擊力，以使污水濺射范圍更大，于此同時，通過升降盤的斜面引導微泡發生管排出的微氣泡活動，以使微氣泡與撞擊后而濺射的污水相撞，以使微氣泡與污水均勻混合。

其二，本發明中的出水頭排出的污水順著導流葉片的導流槽推動導流葉片進行旋轉，以使污水順著導流葉片排出，從而利用旋轉的導流葉片擴大經過凈化的污水的范圍，增加污水與氣浮室內污水的接觸面積，以大范圍推動該污水內的懸浮物顆粒繼續與微氣泡相接觸。

（發明人：王偉;鮑曉偉）
