公布日：2023.05.05
申請日：2023.01.30
分類號：C02F7/00(2006.01)I;C02F1/00(2023.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N
摘要

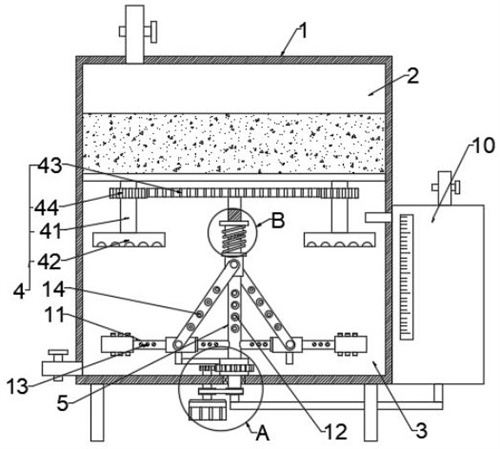

本發明適用于生活污水處理領域，提供了一種生活污水脫氮砂濾器，包括外殼，包括沉沙室以及曝氣池，還包括：所述沉沙室的內端面連通有噴灑機構；所述曝氣池中轉動連接有轉管，所述轉管連接有納米曝氣機，所述轉管連接有驅動機構，所述驅動機構能夠帶動轉管往復轉動；所述轉管連通有橫管，所述橫管的兩端均設置有排氣組件，所述橫管與轉管之間設置有輸氣機構，所述輸氣機構與橫管以及轉管均滑動連接，所述輸氣機構與橫管以及轉管始終連通；所述驅動機構與輸氣機構之間設置有傳動組件，所述傳動組件用于推動輸氣機構的一端沿橫管滑動，輸氣機構在自身彈性力的作用下往復擺動；所述轉管以及橫管分別連通有多個一號單向閥以及二號單向閥。
權利要求書
1.一種生活污水脫氮砂濾器，包括外殼，包括沉沙室以及曝氣池，所述沉沙室中設置有砂石層，其特征在于，還包括：所述沉沙室的內端面連通有噴灑機構，所述噴灑機構能夠往復轉動，同時所述噴灑機構能夠?qū)⒊辽呈疫^濾后的污水進行噴灑；所述曝氣池中轉動連接有轉管，所述轉管連接有納米曝氣機，所述轉管連接有驅動機構，所述驅動機構能夠帶動轉管往復轉動；所述轉管連通有橫管，所述橫管的兩端均設置有排氣組件，在慣性力的作用下，所述排氣組件能夠向外排送氣體；所述橫管與轉管之間設置有輸氣機構，所述輸氣機構與橫管以及轉管均滑動連接，所述輸氣機構與橫管以及轉管始終連通，所述輸氣機構能夠向曝氣池中輸送氣體；所述驅動機構與輸氣機構之間設置有傳動組件，所述傳動組件用于推動輸氣機構的一端沿橫管滑動，輸氣機構在自身彈性力的作用下往復擺動；所述轉管以及橫管分別連通有多個一號單向閥以及二號單向閥。
2.根據權利要求1所述的生活污水脫氮砂濾器，其特征在于，所述輸氣機構包括第一滑套、斜管、第二滑套以及彈性組件；所述第一滑套與轉管滑動連接，所述第二滑套與橫管滑動連接，所述斜管的兩端分別通過轉動套與轉管以及橫管轉動連接，且斜管的兩端分別通過轉動套與轉管以及橫管連通，所述彈性組件連接在轉管與第一滑套之間，所述傳動組件設置在第二滑套與驅動機構之間；所述斜管連通有多個三號單向閥。
3.根據權利要求2所述的生活污水脫氮砂濾器，其特征在于，所述彈性組件包括限位套以及一號彈簧，所述限位套與轉管螺紋連接，所述一號彈簧連接在限位套以及第一滑套之間。
4.根據權利要求1所述的生活污水脫氮砂濾器，其特征在于，所述排氣組件包括套管、二號彈簧以及活塞；所述套管與橫管固定連接，所述活塞滑動連接在套管中，所述二號彈簧連接在套管的內壁以及活塞之間；所述橫管的一端以及套管上均設置有四號單向氣閥。
5.根據權利要求1所述的生活污水脫氮砂濾器，其特征在于，所述驅動機構包括交流電機、轉軸以及帶傳動副；所述交流電機與外殼的端面轉動連接，所述轉軸與交流電機的輸出軸固定連接，所述轉軸與轉管之間連接有帶傳動副。
6.根據權利要求5所述的生活污水脫氮砂濾器，其特征在于，所述傳動組件包括套筒、齒輪傳動副、弧形推板以及固定桿；所述套筒與外殼的內端面轉動連接，所述套筒與轉軸之間連接有齒輪傳動副，所述弧形推板套筒固定連接，所述固定桿與第二滑套固定連接，所述弧形推板與固定桿抵接。
7.根據權利要求1所述的生活污水脫氮砂濾器，其特征在于，所述噴灑機構包括水管、噴管、齒輪盤以及齒輪；所述齒輪盤與轉管固定連接，所述水管與沉沙室的內端面轉動連接，所述水管與沉沙室連通，所述噴管與水管連通，且噴管設置有多個出水孔，所述齒輪與水管固定連接，且齒輪與齒輪盤嚙合。
發明內容
本發明的目的在于提供一種生活污水脫氮砂濾器，旨在解決現有的生活污水脫氮砂濾器在使用時污水與空氣接觸面積較小，脫氮效率較低的問題。
本發明是這樣實現的，一種生活污水脫氮砂濾器，包括外殼，包括沉沙室以及曝氣池，所述沉沙室中設置有砂石層，還包括：所述沉沙室的內端面連通有噴灑機構，所述噴灑機構能夠往復轉動，同時所述噴灑機構能夠?qū)⒊辽呈疫^濾后的污水進行噴灑；所述曝氣池中轉動連接有轉管，所述轉管連接有納米曝氣機，所述轉管連接有驅動機構，所述驅動機構能夠帶動轉管往復轉動；所述轉管連通有橫管，所述橫管的兩端均設置有排氣組件，在慣性力的作用下，所述排氣組件能夠向外排送氣體；所述橫管與轉管之間設置有輸氣機構，所述輸氣機構與橫管以及轉管均滑動連接，所述輸氣機構與橫管以及轉管始終連通，所述輸氣機構能夠向曝氣池中輸送氣體；所述驅動機構與輸氣機構之間設置有傳動組件，所述傳動組件用于推動輸氣機構的一端沿橫管滑動，輸氣機構在自身彈性力的作用下往復擺動；所述轉管以及橫管分別連通有多個一號單向閥以及二號單向閥。
進一步的技術方案，所述輸氣機構包括第一滑套、斜管、第二滑套以及彈性組件；所述第一滑套與轉管滑動連接，所述第二滑套與橫管滑動連接，所述斜管的兩端分別通過轉動套與轉管以及橫管轉動連接，且斜管的兩端分別通過轉動套與轉管以及橫管連通，所述彈性組件連接在轉管與第一滑套之間，所述傳動組件設置在第二滑套與驅動機構之間；所述斜管連通有多個三號單向閥。
進一步的技術方案，所述彈性組件包括限位套以及一號彈簧，所述限位套與轉管螺紋連接，所述一號彈簧連接在限位套以及第一滑套之間。
進一步的技術方案，所述排氣組件包括套管、二號彈簧以及活塞；所述套管與橫管固定連接，所述活塞滑動連接在套管中，所述二號彈簧連接在套管的內壁以及活塞之間；所述橫管的一端以及套管上均設置有四號單向氣閥。
進一步的技術方案，所述驅動機構包括交流電機、轉軸以及帶傳動副；所述交流電機與外殼的端面轉動連接，所述轉軸與交流電機的輸出軸固定連接，所述轉軸與轉管之間連接有帶傳動副。
進一步的技術方案，所述傳動組件包括套筒、齒輪傳動副、弧形推板以及固定桿；所述套筒與外殼的內端面轉動連接，所述套筒與轉軸之間連接有齒輪傳動副，所述弧形推板套筒固定連接，所述固定桿與第二滑套固定連接，所述弧形推板與固定桿抵接。
進一步的技術方案，所述噴灑機構包括水管、噴管、齒輪盤以及齒輪；所述齒輪盤與轉管固定連接，所述水管與沉沙室的內端面轉動連接，所述水管與沉沙室連通，所述噴管與水管連通，且噴管設置有多個出水孔，所述齒輪與水管固定連接，且齒輪與齒輪盤嚙合。
相較于現有技術，本發明的有益效果如下：本發明提供的一種生活污水脫氮砂濾器，使用時，將污水通過水管通入到沉沙室中，通過砂石層的過濾，之后污水進入到曝氣池中，所述曝氣池中與納米曝氣機連通，所述納米曝氣機中噴出的氣體可增加水體內的溶解氧含量和高濃度氧負離子，實現多種有機廢氣、有機廢水的高效分解及有機物分子鏈結構的打斷，進而提高脫氮效果；本發明提供的一種生活污水脫氮砂濾器，使轉管帶動齒輪盤往復轉動，齒輪盤與齒輪嚙合，從而齒輪帶動水管往復轉動，水管帶動噴管在曝氣池持續噴灑，增加空氣與污水的接觸面積；本發明提供的一種生活污水脫氮砂濾器，使交流電機帶動轉軸往復轉動，轉軸通過帶傳動副帶動轉管往復轉動，轉管帶動橫管同步運動，從而向不同位置進行噴氣進一步空氣與污水的接觸面積；當套管隨橫管往復轉動時，活塞在套管中滑動，當活塞在慣性力作用下向外滑動時，二號彈簧收縮，橫管中氣壓減小，橫管上的單向氣閥向套管中排氣，之后在二號彈簧推動下，活塞反向滑動，套管通過其連接的四號單向氣閥向外排氣，從而通過橫管轉動時產生的慣性力進一步增加納米曝氣機中氣體的噴射效果；本發明提供的一種生活污水脫氮砂濾器，使轉軸通過齒輪傳動副帶動套筒轉動，套筒帶動弧形推板往復擺動，弧形推板推動固定桿，固定桿帶動第二滑套沿橫管滑動，此時在彈性組件的推動下，第一滑套通過斜管帶動第二滑套沿橫管反向滑動，在傳動組件的持續推力下，斜管往復擺動，納米曝氣機通過斜管向曝氣池噴出的氣體使空氣與污水充分接觸；本發明提供的一種生活污水脫氮砂濾器，使一號彈簧對第一滑套彈性限位，從而使斜管往復擺動，此時轉動限位套，限位套帶動一號彈簧彈性伸縮，從而改變斜管的擺動頻率。
（發明人：劉波;劉正禎;周云方;郭麗）
