公布日：2023.06.30
申請日：2023.04.26
分類號：C02F1/40(2023.01)I
摘要
本發明公開一種池體自清潔裝置及污水處理池，涉及污水處理技術領域，旨在解決池體內壁上層容易產生雜質附著的問題，其技術方案要點是：安裝于池體內，包括繞設于池體內周壁的膜體，膜體通過導輥旋轉支撐與池體的內壁靠近；所述膜體呈帶狀，兩端分別通過收卷輥收卷，通過兩個收卷輥分別實現收放卷，可實現膜體替換。本發明通過在池體的液面附近的內壁上鋪設一層膜體，膜體對池體當中的液面高度附近的側壁進行阻擋。池體靠近上層的浮渣等直接與膜材表面相接觸，原本會附著在池體內壁上的大部分浮渣都會浮渣在膜體的內層表面，進而減少池體上層會附著的雜質，保持池體液面附近的相對清潔，并且，還可對膜體進行清潔和收卷替換。
權利要求書

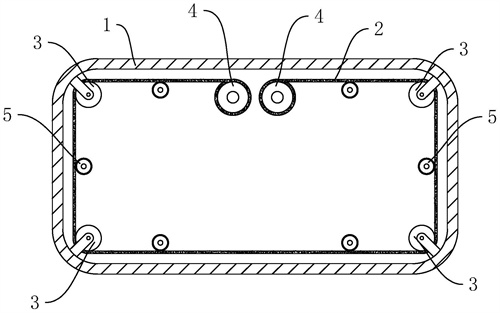

1.一種池體自清潔裝置，安裝于池體(1)內，其特征在于，包括繞設于池體(1)內周壁的膜體(2)，膜體(2)通過導輥(3)旋轉支撐與池體(1)的內壁靠近；所述膜體(2)呈帶狀，兩端分別通過收卷輥(4)收卷，通過兩個收卷輥(4)分別實現收放卷，可實現膜體(2)替換。
2.根據權利要求1所述的一種池體自清潔裝置，其特征在于，所述膜體(2)的寬幅呈上下走向，上下兩側分別位于液面(6)的上下兩側。
3.根據權利要求1所述的一種池體自清潔裝置，其特征在于，所述膜體(2)的內周位置安裝有若干清潔刷(5)，清潔刷(5)與膜體(2)的內側相抵，用于對膜體(2)表面清潔。
4.根據權利要求1所述的一種池體自清潔裝置，其特征在于，兩個收卷輥(4)呈平行設置，且相互靠近；所述收卷輥(4)的軸線位置固定設置有轉軸(83)，轉軸(83)轉動連接于池體(1)內；兩個轉軸(83)的上端通過驅動裝置(8)驅動，實現對膜體(2)收放卷。
5.根據權利要求4所述的一種池體自清潔裝置，其特征在于，所述驅動裝置(8)包括殼體(81)，兩個轉軸(83)的端部分別伸入殼體(81)內并固定安裝有從動齒輪(82)；所述殼體(81)內安裝有一組主動齒輪(84)，主動齒輪(84)通過支撐軸(85)旋轉支撐，并通過驅動器驅動旋轉。
6.根據權利要求5所述的一種池體自清潔裝置，其特征在于，所述主動齒輪(84)設置有兩個，分別與兩個從動齒輪(82)嚙合旋轉；兩個主動齒輪(84)同軸安裝于支撐軸(85)，所述支撐軸(85)與驅動器連接，可實現主動旋轉。
7.根據權利要求5所述的一種池體自清潔裝置，其特征在于，所述主動齒輪(84)轉動安裝于支撐軸(85)外周，可實現軸向旋轉，并保持軸向固定；支撐軸(85)與主動齒輪(84)之間通過棘齒機構(9)聯動，支撐軸(85)朝向一側旋轉過程中，支撐軸(85)與主動齒輪(84)同步旋轉；支撐軸(85)朝向另一側旋轉過程中，支撐軸(85)與主動齒輪(84)相互打滑。
8.根據權利要求7所述的一種池體自清潔裝置，其特征在于，所述膜體(2)的兩端與兩個收卷輥(4)的卷繞方向相反；兩個主動齒輪(84)與支撐軸(85)之間的棘齒機構(9)的聯動方向相反；支撐軸(85)主動旋轉過程中，支撐軸(85)與主動一齒輪(841)之間通過棘齒機構(9)聯動，帶動主動一齒輪(841)旋轉，主動一齒輪(841)與對應從動齒輪(82)嚙合傳動，帶動第一個收卷輥(4)收卷；支撐軸(85)與主動齒二之間的棘齒機構(9)打滑，第二個收卷輥(4)將跟隨第一個收卷輥(4)的收卷而被動旋轉，保持膜體(2)在收放卷過程中張緊。
9.根據權利要求7所述的一種池體自清潔裝置，其特征在于，所述棘齒機構(9)包括支撐套(93)和棘齒塊(94)，所述主動齒輪(84)對應于棘齒機構(9)的位置開設有圍繞支撐軸(85)的凹槽(91)，凹槽(91)的內周壁開設有環形陣列分布的棘齒槽(92)；支撐套(93)固定套設于轉軸(83)外周，支撐套(93)的外周固定有連接塊(96)，棘齒塊(94)的一端通過連接軸(95)轉動連接于連接塊(96)，連接塊(96)的一側固定有限位塊(97)，限位塊(97)用于與棘齒塊(94)相抵，用于抵壓阻擋棘齒塊(94)，保持棘齒塊(94)與棘齒槽(92)相互聯動。
10.一種污水處理池，包括池體(1)，其特征在于，所述池體(1)的內部安裝有如權利要求1-9任一所述的池體(1)自清潔裝置，池體(1)自清潔裝置可對池體(1)內部液位高度附近進行清潔。
發明內容
本發明的目的在于解決上述問題而提供一種池體自清潔裝置，可對池體內壁進行與鋪設阻擋，維持池體的液面附近的側壁處于相對清潔的狀態。
本發明的上述技術目的是通過以下技術方案得以實現的：一種池體自清潔裝置，安裝于池體內，包括繞設于池體內周壁的膜體，膜體通過導輥旋轉支撐與池體的內壁靠近；所述膜體呈帶狀，兩端分別通過收卷輥收卷，通過兩個收卷輥分別實現收放卷，可實現膜體替換。
本發明進一步設置為，所述膜體的寬幅呈上下走向，上下兩側分別位于液面的上下兩側。
本發明進一步設置為，所述膜體的內周位置安裝有若干清潔刷，清潔刷與膜體的內側相抵，用于對膜體表面清潔。
本發明進一步設置為，兩個收卷輥呈平行設置，且相互靠近；所述收卷輥的軸線位置固定設置有轉軸，轉軸轉動連接于池體內；兩個轉軸的上端通過驅動裝置驅動，實現對膜體收放卷。
本發明進一步設置為，所述驅動裝置包括殼體，兩個轉軸的端部分別伸入殼體內并固定安裝有從動齒輪；所述殼體內安裝有一組主動齒輪，主動齒輪通過支撐軸旋轉支撐，并通過驅動器驅動旋轉。
本發明進一步設置為，所述主動齒輪設置有兩個，分別與兩個從動齒輪嚙合旋轉；兩個主動齒輪同軸安裝于支撐軸，所述支撐軸與驅動器連接，可實現主動旋轉。
本發明進一步設置為，所述主動齒輪轉動安裝于支撐軸外周，可實現軸向旋轉，并保持軸向固定；支撐軸與主動齒輪之間通過棘齒機構聯動，支撐軸朝向一側旋轉過程中，支撐軸與主動齒輪同步旋轉；支撐軸朝向另一側旋轉過程中，支撐軸與主動齒輪相互打滑。
本發明進一步設置為，所述膜體的兩端與兩個收卷輥的卷繞方向相反；兩個主動齒輪與支撐軸之間的棘齒機構的聯動方向相反；支撐軸主動旋轉過程中，支撐軸與主動一齒輪之間通過棘齒機構聯動，帶動主動一齒輪旋轉，主動一齒輪與對應從動齒輪嚙合傳動，帶動第一個收卷輥收卷；支撐軸與主動齒二之間的棘齒機構打滑，第二個收卷輥將跟隨第一個收卷輥的收卷而被動旋轉，保持膜體在收放卷過程中張緊。
本發明進一步設置為，所述棘齒機構包括支撐套和棘齒塊，所述主動齒輪對應于棘齒機構的位置開設有圍繞支撐軸的凹槽，凹槽的內周壁開設有環形陣列分布的棘齒槽；支撐套固定套設于轉軸外周，支撐套的外周固定有連接塊，棘齒塊的一端通過連接軸轉動連接于連接塊，連接塊的一側固定有限位塊，限位塊用于與棘齒塊相抵，用于抵壓阻擋棘齒塊，保持棘齒塊與棘齒槽相互聯動。
本發明還提供一種污水處理池，包括池體，所述池體的內部安裝有如上述的池體自清潔裝置，池體自清潔裝置可對池體內部液位高度附近進行清潔。
綜上所述，本發明具有以下有益效果：
通過在池體的液面附近的內壁上鋪設一層膜體，膜體對池體當中的液面高度附近的側壁進行阻擋。池體靠近上層的浮渣等直接與膜材表面相接觸，原本會附著在池體內壁上的大部分浮渣都會浮渣在膜體的內層表面，進而減少池體上層會附著的雜質，保持池體液面附近的相對清潔，并且，還可對膜體進行清潔和收卷替換。
（發明人：高嘉敏;周濟夫;胡德煜;沈少婷;趙榮;高剛炎;余詩文;陶珍;傅志耀;柏磊;宋駿捷;張翔;樓亞青）
