公布日：2023.05.09

申請日：2023.02.04

分類號：C02F3/12(2023.01)I;B01D33/04(2006.01)I;B01D33/76(2006.01)I

摘要

本發明屬于污水處理技術領域，具體的說是一種并聯式脫氮除磷污水處理裝置及工藝，包括氧化溝；所述第一溝內安裝有均勻布置的清污機構；所述清污機構包括：斜槽，所述第一溝內的兩側內壁中均開設有斜槽；滑塊，所述斜槽內均滑動連接有滑塊；驅動桿，所述第一溝內相對的兩個滑塊上共同固連有驅動桿；所述驅動桿上轉動連接有第一轉輥；每個所述滑塊上表面固連有連接桿，且連接桿另一端均固連有浮塊；側板，所述第一溝兩側頂部位置均固連有側板；第二轉輥，所述轉桿外圈表面固連有第二轉輥；所述第一轉輥與第二轉輥共同纏繞有傳送帶；導污倉，所述第二轉輥右側安裝有導污倉；本發明主要用于解決氧化溝內的污泥上浮時，會影響污水的處理效果。

權利要求書

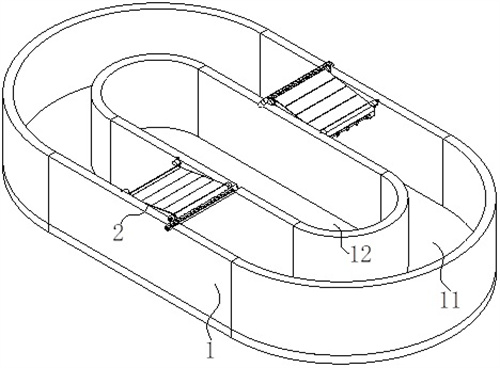

1.一種并聯式脫氮除磷污水處理裝置，包括氧化溝(1)；所述氧化溝(1)包括第一溝(11)和第二溝(12)；其特征在于，所述第一溝(11)內安裝有均勻布置的清污機構(2)；所述清污機構(2)包括：斜槽(21)，所述第一溝(11)內的兩側內壁中均開設有斜槽(21)；滑塊(22)，所述斜槽(21)內均滑動連接有滑塊(22)；驅動桿(23)，所述第一溝(11)內相對的兩個滑塊(22)上共同固連有驅動桿(23)；所述驅動桿(23)上轉動連接有第一轉輥(24)；每個所述滑塊(22)上表面固連有連接桿(25)，且連接桿(25)另一端均固連有浮塊(26)，浮塊(26)浮于水面上方；側板(27)，所述第一溝(11)兩側頂部位置均固連有側板(27)，且兩個側板(27)之間轉動連接有轉桿(271)，轉桿(271)與第一電機(28)的輸出軸固連；第二轉輥(29)，所述轉桿(271)外圈表面固連有第二轉輥(29)；所述第一轉輥(24)與第二轉輥(29)共同纏繞有傳送帶(3)；導污倉(4)，所述第二轉輥(29)右側安裝有導污倉(4)，且導污倉(4)部分延伸出第一溝(11)；所述導污倉(4)內安裝有絞龍(41)，且絞龍(41)與第二電機(42)輸出軸固連。

2.根據權利要求1所述的一種并聯式脫氮除磷污水處理裝置，其特征在于：所述滑塊(22)外表面轉動連接有均勻布置的滾珠。

3.根據權利要求1所述的一種并聯式脫氮除磷污水處理裝置，其特征在于：所述傳送帶(3)為過濾布制成。

4.根據權利要求3所述的一種并聯式脫氮除磷污水處理裝置，其特征在于：所述傳送帶(3)外圈表面固連有均勻布置的擋塊(31)。

5.根據權利要求4所述的一種并聯式脫氮除磷污水處理裝置，其特征在于：所述擋塊(31)為硅膠材料制成。

6.根據權利要求1所述的一種并聯式脫氮除磷污水處理裝置，其特征在于：每個除污機構上的兩個滑塊(22)與第一轉輥(24)之間位于驅動桿(23)外表面均固連有連接板(32)；兩個所述連接板(32)遠離驅動桿(23)的一側轉動連接有轉軸(33)；所述轉軸(33)外表面靠近連接板(32)的一側固連有轉柱(34)，且轉柱(34)與傳送帶(3)貼合；兩個轉軸(33)相同一側位于轉軸(33)外表面固連有均勻布置的轉葉(35)。

7.根據權利要求6所述的一種并聯式脫氮除磷污水處理裝置，其特征在于：所述轉柱(34)外表面設有防滑紋。

8.一種并聯式脫氮除磷污水處理工藝，其特征在于：該工藝適用于權利要求1-7任一項所述的脫氮除磷污水處理裝置；該工藝步驟如下：S1：當需要對污泥進行清理時，工作人員開啟清污機構(2)，當清污機構(2)開始工作時，第一電機(28)和第二電機(42)會發生轉動，在第一電機(28)轉動的過程中，可以帶動傳送帶(3)循環轉動；S2：在傳送帶(3)轉動的過程中，轉動的傳送帶(3)可以帶動污泥轉動，并將污泥帶入導污倉(4)內；S3：在第二電機(42)轉動的過程中可以帶動絞龍(41)轉動，在絞龍(41)轉動的過程中可以將污泥導出，可以將上浮的污泥從廢水中排。

發明內容

為了彌補現有技術的不足，解決上述的技術問題；本發明提出了一種并聯式脫氮除磷污水處理裝置及工藝。

本發明解決其技術問題所采用的技術方案是：本發明所述的一種并聯式脫氮除磷污水處理裝置，包括氧化溝；所述氧化溝包括第一溝和第二溝；所述第一溝內安裝有均勻布置的清污機構；所述清污機構包括：斜槽，所述第一溝內的兩側內壁中均開設有斜槽；滑塊，所述斜槽內均滑動連接有滑塊；驅動桿，所述第一溝內相對的兩個滑塊上共同固連有驅動桿；所述驅動桿上轉動連接有第一轉輥；每個所述滑塊上表面固連有連接桿，且連接桿另一端均固連有浮塊，浮塊浮于水面上方；側板，所述第一溝兩側頂部位置均固連有側板，且兩個側板之間轉動連接有轉桿，轉桿與第一電機的輸出軸固連；第二轉輥，所述轉桿外圈表面固連有第二轉輥；所述第一轉輥與第二轉輥共同纏繞有傳送帶；導污倉，所述第二轉輥右側安裝有導污倉，且導污倉部分延伸出第一溝；所述導污倉內安裝有絞龍，且絞龍與第二電機輸出軸固連。

優選的，所述滑塊外表面轉動連接有均勻布置的滾珠。

優選的，所述傳送帶為過濾布制成。

優選的，所述傳送帶外圈表面固連有均勻布置的擋塊；所述擋塊為硅膠材料制成。

優選的，每個除污機構上的兩個滑塊與第一轉輥之間位于驅動桿外表面均固連有連接板；兩個所述連接板遠離驅動桿的一側轉動連接有轉軸；所述轉軸外表面靠近連接板的一側固連有轉柱，且轉柱與傳送帶貼合；兩個轉軸相同一側位于轉軸外表面固連有均勻布置的轉葉；所述轉柱外表面設有防滑紋。

一種并聯式脫氮除磷污水處理工藝，該工藝適用于上述的脫氮除磷污水處理裝置；該工藝步驟如下：S1：當需要對污泥進行清理時，工作人員開啟清污機構，當清污機構開始工作時，第一電機和第二電機會發生轉動，在第一電機轉動的過程中，可以帶動傳送帶循環轉動；S2：在傳送帶轉動的過程中，轉動的傳送帶可以帶動污泥轉動，并將污泥帶入導污倉內；S3：在第二電機轉動的過程中可以帶動絞龍轉動，在絞龍轉動的過程中可以將污泥導出，可以將上浮的污泥從廢水中排出。

本發明的有益效果如下：

1.本發明所述的一種并聯式脫氮除磷污水處理裝置及工藝，在傳送帶轉動的過程中，由于驅動桿與第一轉輥轉動連接，轉動的傳送帶可以帶動污泥轉動，并將污泥帶入導污倉內，在第二電機轉動的過程中可以帶動絞龍轉動，在絞龍轉動的過程中可以將污泥導出，在此過程中可以對上浮的污泥從廢水中排出，從而防止污泥長時間漂浮在水面上，影響污水清理的效果。

2.本發明所述的一種并聯式脫氮除磷污水處理裝置及工藝，由于滑塊通過連接桿與浮塊連接，當?shù)谝粶蟽?nèi)的污水的水位高度出現變化時，此時浮塊會跟隨水位高度的變化上移或者下降，在浮塊上移或下降的過程中會推動滑塊在斜槽內滑動，從而帶動第一轉輥移動，在此過程中可以根據水位的高度，通過浮塊自動調節傳送帶的傾斜程度，使部分傳送帶始終位于污水下方，從而防止水位過低時，傳送帶無法位于污水下方，從而無法將污泥排出，同時由于滑塊滑動在斜槽內，當滑塊在斜槽內滑動時，斜槽的存在可以保證第一轉輥與第二轉輥之間的距離相同，從而防止傳送帶出現過緊或過松的情況，防止影響傳動帶的轉動過程。

（發明人：郭培;蔡麗萍）
