公布日：2023.05.09
申請日：2023.02.10
分類號：C02F1/28(2023.01)I;C02F1/00(2023.01)I
摘要
本發明提供一種高效去除金屬離子反應罐污水處理裝置，滑動組件包括圓管、貫穿管、擋板、斜管、滑動架、下葉片、輸送管和密封架，圓管環繞于輸出軸的外側，貫穿管貫穿于圓管內部的兩側，擋板鑲嵌于貫穿管內壁的兩側，斜管安裝于輸出軸下端的兩側，滑動架滑動嵌套于斜管的上端，下葉片環繞于圓管下端的外側，輸送管貫穿于下葉片的內部，通過輸送管持續將吸附劑拋灑至反應罐的內部，使得反應罐內部污水中的金屬離子能夠形成持續吸附，避免了現有反應罐在處理過程中需要人工填加吸附劑的情況，且能夠避免單次大量添加吸附劑，導致吸附劑無法充分與污水中金屬離子混合吸附的情況。
權利要求書

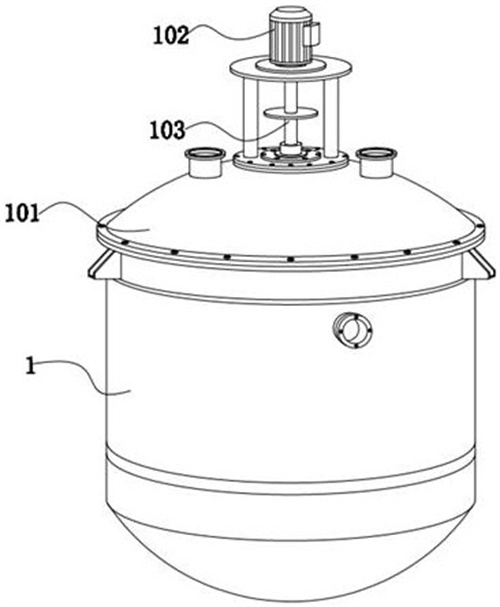

1.一種高效去除金屬離子反應罐污水處理裝置，包括反應罐（1），其特征在于：該反應罐（1）的上端活動嵌套有頂蓋（101），所述頂蓋（101）的兩端設有攪拌組件，攪拌組件包括電機（102）、輸出軸（103）和上葉片（104），電機（102）安裝于頂蓋（101）的上端，輸出軸（103）旋轉于電機（102）的下端，上葉片（104）分布于輸出軸（103）下端的兩側。
2.根據權利要求1所述的高效去除金屬離子反應罐污水處理裝置，其特征在于：所述頂蓋（101）的上端貫穿有進口，輸出軸（103）貫穿頂蓋（101）并延伸至反應罐（1）內部，污水通過頂蓋（101）上端進口進入反應罐（1）的內部；電機（102）和輸出軸（103），電機（102）通過電源線與電源回路連接，電機（102）帶動輸出軸（103）呈360°高速旋轉，輸出軸（103）的外側環繞有可高效去除金屬離子的滑動組件；上葉片（104），上葉片（104）呈向下傾斜45°，輸出軸（103）旋轉時，上葉片（104）同步旋轉。
3.根據權利要求2所述的高效去除金屬離子反應罐污水處理裝置，其特征在于：所述滑動組件包括圓管（2）、貫穿管（201）、擋板（202）、斜管（3）、滑動架（301）、下葉片（4）、輸送管（401）和密封架（402），圓管（2）環繞于輸出軸（103）的外側，貫穿管（201）貫穿于圓管（2）內部的兩側，擋板（202）鑲嵌于貫穿管（201）內壁的兩側，斜管（3）安裝于輸出軸（103）下端的兩側，滑動架（301）滑動嵌套于斜管（3）的上端，下葉片（4）環繞于圓管（2）下端的外側，輸送管（401）貫穿于下葉片（4）的內部，密封架（402）滑動嵌套于輸送管（401）遠離輸出軸（103）的一端。
4.根據權利要求3所述的高效去除金屬離子反應罐污水處理裝置，其特征在于：所述上葉片（104）處于圓管（2）下端的兩側，圓管（2）的內部分隔成上內腔和下內腔，圓管（2）的下內腔與輸送管（401）的一端貫通，貫穿管（201）和擋板（202）處于上內腔和下內腔交接處，圓管（2）的上端設有開口，圓管（2）的內部填充吸附劑。
5.根據權利要求3所述的高效去除金屬離子反應罐污水處理裝置，其特征在于：所述貫穿管（201）與滑動架（301）的上端呈垂直傾斜對應，擋板（202）呈向上傾斜45°，擋板（202）每兩個呈一組，擋板（202）每組均環繞于貫穿管（201）的內部。
6.根據權利要求3所述的高效去除金屬離子反應罐污水處理裝置，其特征在于：所述斜管（3）和滑動架（301）均呈向上傾斜45°，滑動架（301）呈工狀，滑動架（301）的上端與擋板（202）的下端間隔1cm以下。
7.根據權利要求3所述的高效去除金屬離子反應罐污水處理裝置，其特征在于：所述下葉片（4）呈向上傾斜35°，輸送管（401）和下葉片（4）傾斜方向相同，輸送管（401）環繞有多個于下葉片（4）的內部，輸送管（401）靠近密封架（402）的一端延伸至下葉片（4）的外側，輸送管（401）內部直徑小于1cm；密封架（402），密封架（402）呈向上傾斜35°，密封架（402）呈工狀，密封架（402）和輸送管（401）配套設置。
8.根據權利要求1所述的高效去除金屬離子反應罐污水處理裝置，其特征在于：所述反應罐（1）內部的下端貫穿有出水管（5），所述出水管（5）上端的內側設有過濾架（501），所述過濾架（501）的內壁環繞有滑軌（502），所述滑軌（502）的內側滾動有滾珠（503），所述滾珠（503）遠離滑軌（502）的一端擺動有斜桿（504），所述過濾架（501）中部的上端設有套管（505）。
9.根據權利要求8所述的高效去除金屬離子反應罐污水處理裝置，其特征在于：所述出水管（5）整體高度為10-20cm，出水管（5）和過濾架（501）側面組合呈“M”狀；滑軌（502）和滾珠（503），滑軌（502）呈圓環狀，滾珠（503）于滑軌（502）的內部呈360°移動，滾珠（503）與斜桿（504）配套設置。
10.根據權利要求8所述的高效去除金屬離子反應罐污水處理裝置，其特征在于：所述斜桿（504）遠離滑軌（502）的一端旋轉套裝于套管（505）的上端，斜桿（504）呈傾斜45°，套管（505）的上端設有凹槽，斜桿（504）與凹槽旋轉套裝，斜桿（504）以套管（505）為支點于滾珠（503）的一側旋轉移動。
發明內容
為解決上述技術問題，本發明提供一種高效去除金屬離子反應罐污水處理裝置，以解決上述背景技術中描述問題。
本發明一種高效去除金屬離子反應罐污水處理裝置的目的與功效，由以下具體技術手段達成：一種高效去除金屬離子反應罐污水處理裝置，包括反應罐，該反應罐的上端活動嵌套有頂蓋，所述頂蓋的兩端設有攪拌組件，攪拌組件包括電機、輸出軸和上葉片，電機安裝于頂蓋的上端，輸出軸旋轉于電機的下端，上葉片分布于輸出軸下端的兩側。
進一步的，所述頂蓋的上端貫穿有進口，輸出軸貫穿頂蓋并延伸至反應罐內部，污水通過頂蓋上端進口進入反應罐的內部。
進一步的，所述電機通過電源線與電源回路連接，電機帶動輸出軸呈360°高速旋轉，輸出軸的外側環繞有可高效去除金屬離子的滑動組件。
進一步的，所述上葉片呈向下傾斜45°，輸出軸旋轉時，上葉片同步旋轉。
進一步的，所述滑動組件包括圓管、貫穿管、擋板、斜管、滑動架、下葉片、輸送管和密封架，圓管環繞于輸出軸的外側，貫穿管貫穿于圓管內部的兩側，擋板鑲嵌于貫穿管內壁的兩側，斜管安裝于輸出軸下端的兩側，滑動架滑動嵌套于斜管的上端，下葉片環繞于圓管下端的外側，輸送管貫穿于下葉片的內部，密封架滑動嵌套于輸送管遠離輸出軸的一端。
進一步的，所述上葉片處于圓管下端的兩側，圓管的內部分隔成上內腔和下內腔，圓管的下內腔與輸送管的一端貫通，貫穿管和擋板處于上內腔和下內腔交接處，圓管的上端設有開口，圓管的內部填充吸附劑。
進一步的，所述貫穿管與滑動架的上端呈垂直傾斜對應，擋板呈向上傾斜45°，擋板每兩個呈一組，擋板每組均環繞于貫穿管的內部，擋板為可變形材質，如橡膠材質。
進一步的，所述斜管和滑動架均呈向上傾斜45°，滑動架呈工狀，滑動架的上端與擋板的下端間隔1cm以下。
進一步的，所述下葉片呈向上傾斜35°，輸送管和下葉片傾斜方向相同，輸送管環繞有多個于下葉片的內部，輸送管靠近密封架的一端延伸至下葉片的外側，輸送管內部直徑小于1cm。
進一步的，所述密封架呈向上傾斜35°，密封架呈工狀，密封架和輸送管配套設置。
進一步的，所述反應罐內部的下端貫穿有出水管，所述出水管上端的內側設有過濾架，所述過濾架的內壁環繞有滑軌，所述滑軌的內側滾動有滾珠，所述滾珠遠離滑軌的一端擺動有斜桿，所述過濾架中部的上端設有套管。
進一步的，所述出水管整體高度為10-20cm，出水管和過濾架側面組合呈“M”狀，過濾架為反滲透膜材質。
進一步的，所述滑軌呈圓環狀，滾珠于滑軌的內部呈360°移動，滾珠與斜桿配套設置。
進一步的，所述斜桿遠離滑軌的一端旋轉套裝于套管的上端，斜桿呈傾斜45°，套管的上端設有凹槽，斜桿與凹槽旋轉套裝，斜桿以套管為支點于滾珠的一側旋轉移動。
有益效果：
1.將吸附劑填充至圓管的上內腔內部，輸出軸旋轉時產生離心力，滑動架能夠利用離心力快速向上滑動，由于滑動架的上端與擋板的下端間隔1cm以下，此時滑動架擠壓至擋板的下端，擋板于貫穿管的內部變形，擋板之間產生間隔，方便圓管上內腔內部吸附劑通過貫穿管進入圓管下內腔內部；
2.由于輸送管的一端與圓管的下內腔內部貫通，因此在圓管同步旋轉時，圓管內部下端的吸附劑進入輸送管的內部，利用下葉片呈向上傾斜35°，輸送管和下葉片傾斜方向相同，當圓管整體呈高速旋轉時，下葉片同步旋轉，下葉片旋轉時產生離心力，利用離心力，能夠快速輔助密封架滑動至輸送管的外側，此時吸附劑能夠通過輸送管輸送至反應罐的內部，吸附劑對反應罐內部金屬離子進行吸附，吸附后沉淀至反應罐內部的下端；
3.通過輸送管持續將吸附劑拋灑至反應罐的內部，使得反應罐內部污水中的金屬離子能夠形成持續吸附，避免了現有反應罐在處理過程中需要人工填加吸附劑的情況，且能夠避免單次大量添加吸附劑，導致吸附劑無法充分與污水中金屬離子混合吸附的情況，通過輸出軸旋轉時產生的離心力，形成持續填加吸附劑，從而能夠形成高效去除污水中金屬離子；
4.下葉片停止旋轉時，由于密封架和輸送管均呈向上傾斜35°，此時密封架能夠向下回位至輸送管的內部，對輸送管的一端形成密封，避免反應罐內部金屬離子進入輸送管的內部；
5.反應罐內部污水進入出水管的內部，通過出水管內側的過濾架形成過濾，過濾后污水通過出水管排出反應罐的內部，利用污水于出水管的流動，滾珠于滑軌的內部滾動，由于滑軌呈圓環狀，因此斜桿能夠以套管為支點于滾珠的一端移動，在斜桿移動過程中，能夠?qū)^濾架上端堆積雜質進行輔助流動，避免過濾后雜質長時間堆積于過濾架的上端，導致過濾架無法對污水形成過濾的情況。
（發明人：唐垂義;曾祥軍;孟學斌;程梁斌）
