公布日：2023.03.07
申請日：2022.12.07
分類號：C02F3/12(2023.01)I;C02F103/16(2006.01)N
摘要
本發明提供了一種生物強化電鍍污水的MBR膜處理裝置，屬于污水處理技術領域，包括箱體，固定在箱體側壁上部的回水管，固定在箱體側壁中部的進水管，固定在箱體頂部的抽水泵，以及固定在箱體側壁底部的曝氣泵，還包括全方位處理組件、反沖洗組件和催化釋放機構；該發明通過驅動葉片、磁吸滑槽、活磁吸塊、限位繩以及定磁吸塊的設置，在定磁吸塊與活磁吸塊之間磁性相斥的作用下，使得處理膜組內的清水向處理膜組外部流出，以此對處理膜組的側壁進行反沖洗，有效避免污染物附著造成處理膜組過濾效果降低的情況，從而提高了處理膜組的過濾效率，而且也有效延長了處理膜組更換的時間，提高了單次處理膜組安裝的使用壽命。
權利要求書

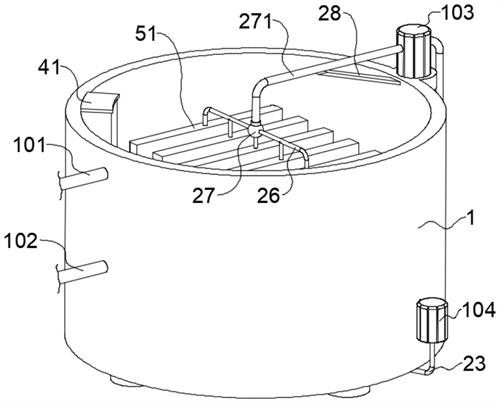

1.一種生物強化電鍍污水的MBR膜處理裝置，包括箱體（1），固定在箱體（1）側壁上部的回水管（101），固定在箱體（1）側壁中部的進水管（102），固定在箱體（1）頂部的抽水泵（103），以及固定在箱體（1）側壁底部的曝氣泵（104），其特征在于，還包括全方位處理組件（2）、反沖洗組件（3）和催化釋放機構（4），所述箱體（1）內腔中部轉動連接有旋轉軸（5），所述旋轉軸（5）頂部固定連接有處理膜組（51）；所述全方位處理組件（2）設置在箱體（1）內部，全方位處理組件（2）用于將處理膜組（51）進行旋轉，以此能夠與箱體（1）內部的污水進行全方位的接觸，從而實現更快的處理效率，所述全方位處理組件（2）包括驅動葉片（21），所述驅動葉片（21）與旋轉軸（5）側壁固定連接，所述箱體（1）內腔底部等間距設置有曝氣噴頭（22），多個所述曝氣噴頭（22）之間通過曝氣管（23）與曝氣泵（104）相連通，且所述驅動葉片（21）位于曝氣噴頭（22）正上方，所述箱體（1）內壁開設有限位滑槽（24），所述處理膜組（51）側壁固定連接有限位滑桿（25），且所述限位滑桿（25）與限位滑槽（24）內腔滑動連接，所述處理膜組（51）的每個單膜內腔頂部均固定連接有清水管（26），位于處理膜組（51）中部的所述清水管（26）頂端固定連接有通流球（27），位于通流球（27）兩側的所述清水管（26）之間相互連通，且位于通流球（27）兩側的所述清水管（26）與通流球（27）內腔連通，所述通流球（27）頂部轉動連接有抽水管（271），且所述抽水管（271）遠離通流球（27）的一端與抽水泵（103）輸出端固定連接，所述箱體（1）內腔側壁上部固定連接有支撐桿（28），且所述支撐桿（28）頂部與抽水管（271）側壁底部固定連接，所述清水管（26）位于處理膜組（51）內腔的一端轉動連接有軸承環（6），所述軸承環（6）內壁固定連接有水動葉片（61），所述軸承環（6）外側壁固定連接有擴張滑塊（62），所述軸承環（6）底部固定連接有連接管（63）；所述反沖洗組件（3）設置在箱體（1）內部，反沖洗組件（3）用于間隙性的對處理膜組（51）內腔充氣，以此實現對處理膜組（51）側壁側反沖洗，從而提高處理膜組（51）的處理效果，所述反沖洗組件（3）包括活磁吸塊（31），所述驅動葉片（21）內腔開設有磁吸滑槽（32），所述活磁吸塊（31）與磁吸滑槽（32）內腔滑動連接，且所述活磁吸塊（31）與磁吸滑槽（32）靠近箱體（1）內壁的一側之間固定連接有限位繩（33），所述旋轉軸（5）內部為空心設置，且所述磁吸滑槽（32）與旋轉軸（5）內腔相連通，所述旋轉軸（5）側壁上方固定連接有反沖管（34），且所述反沖管（34）與處理膜組（51）的每片單膜內腔相連通，所述箱體（1）內壁開設有觸發槽（35），所述觸發槽（35）內滑動連接有定磁吸塊（351），所述定磁吸塊（351）側壁與觸發槽（35）之間固定連接有第一彈簧（36），所述定磁吸塊（351）與活磁吸塊（31）之間磁性相斥，且所述驅動葉片（21）內的磁吸滑槽（32）為間隔設置，開設磁吸滑槽（32）的所述驅動葉片（21）靠近箱體（1）內壁的一端固定連接有刮板（7），所述刮板（7）與箱體（1）內壁相貼合，且所述刮板（7）可與定磁吸塊（351）活動接觸；所述催化釋放機構（4）設置在箱體（1）內部，催化釋放機構（4）用于間歇性的向箱體（1）內部增加絮凝劑，以此改善泥水分離性能，形成體積更大、粘性更小的污泥絮體，減少了處理膜組（51）堵塞的機會，所述催化釋放機構（4）包括催化盒（41），所述催化盒（41）與箱體（1）內壁頂部固定連接，所述催化盒（41）內腔底部滑動連接有滑動桿（42），位于催化盒（41）內腔的所述滑動桿（42）側壁套接有第二彈簧（43），所述滑動桿（42）側壁開設有釋放通槽（44），所述滑動桿（42）底端固定連接有第一磁球（45）。
2.根據權利要求1所述的一種生物強化電鍍污水的MBR膜處理裝置，其特征在于，所述軸承環（6）內徑小于處理膜組（51）內徑，兩側所述擴張滑塊（62）之間的距離大于處理膜組（51）內徑。
3.根據權利要求1所述的一種生物強化電鍍污水的MBR膜處理裝置，其特征在于，所述旋轉軸（5）內腔底部設置有回氣管（52），所述回氣管（52）和反沖管（34）內均設置有單向閥，且兩個所述單向閥方向相反設置。
4.根據權利要求1所述的一種生物強化電鍍污水的MBR膜處理裝置，其特征在于，所述限位滑桿（25）側壁頂部固定連接有第二磁球（251），且所述第二磁球（251）與第一磁球（45）磁性相斥。
發明內容
為了彌補以上不足，本發明提供了一種生物強化電鍍污水的MBR膜處理裝置，旨在改善現在裝置中對MBR膜的防堵效果不明顯，無法有效清除MBR膜表面沉積和附著的污染物，以及僅是通過過濾的方式，無法使得MBR膜達到很好處理效果的問題。
本發明是這樣實現的：
本發明提供一種生物強化電鍍污水的MBR膜處理裝置，包括箱體，固定在箱體側壁上部的回水管，固定在箱體側壁中部的進水管，固定在箱體頂部的抽水泵，以及固定在箱體側壁底部的曝氣泵，還包括全方位處理組件、反沖洗組件和催化釋放機構，箱體內腔中部轉動連接有旋轉軸，旋轉軸頂部固定連接有處理膜組；
全方位處理組件設置在箱體內部，全方位處理組件用于將處理膜組進行旋轉，以此能夠與箱體內部的污水進行全方位的接觸，從而實現更快的處理效率；
反沖洗組件設置在箱體內部，反沖洗組件用于間隙性的對處理膜組內腔充氣，以此實現對處理膜組側壁側反沖洗，從而提高處理膜組的處理效果；
催化釋放機構設置在箱體內部，催化釋放機構用于間歇性的向箱體內部增加絮凝劑，以此改善泥水分離性能，形成體積更大、粘性更小的污泥絮體，減少了處理膜組堵塞的機會。
優選的，全方位處理組件包括驅動葉片，驅動葉片與旋轉軸側壁固定連接，箱體內腔底部等間距設置有曝氣噴頭，多個曝氣噴頭之間通過曝氣管與曝氣泵相連通，且驅動葉片位于曝氣噴頭正上方，箱體內壁開設有限位滑槽，處理膜組側壁固定連接有限位滑桿，且限位滑桿與限位滑槽內腔滑動連接。
優選的，處理膜組的每個單膜內腔頂部均固定連接有清水管，位于處理膜組中部的清水管頂端固定連接有通流球，位于通流球兩側的清水管之間相互連通，且位于通流球兩側的清水管與通流球內腔連通，通流球頂部轉動連接有抽水管，且抽水管遠離通流球的一端與抽水泵輸出端固定連接，箱體內腔側壁上部固定連接有支撐桿，且支撐桿頂部與抽水管側壁底部固定連接。
優選的，清水管位于處理膜組內腔的一端轉動連接有軸承環，軸承環內壁固定連接有水動葉片，軸承環外側壁固定連接有擴張滑塊，軸承環底部固定連接有連接管。
優選的，軸承環內徑小于處理膜組內徑，兩側擴張滑塊之間的距離大于處理膜組內徑。
優選的，反沖洗組件包括活磁吸塊，驅動葉片內腔開設有磁吸滑槽，活磁吸塊與磁吸滑槽內腔滑動連接，且活磁吸塊與磁吸滑槽靠近箱體內壁的一側之間固定連接有限位繩，旋轉軸內部為空心設置，且磁吸滑槽與旋轉軸內腔相連通，旋轉軸側壁上方固定連接有反沖管，且反沖管與處理膜組的每片單膜內腔相連通，箱體內壁開設有觸發槽，觸發槽內滑動連接有定磁吸塊，定磁吸塊側壁與觸發槽之間固定連接有第一彈簧。
優選的，定磁吸塊與活磁吸塊之間磁性相斥，且驅動葉片內的磁吸滑槽為間隔設置，開設磁吸滑槽的驅動葉片靠近箱體內壁的一端固定連接有刮板，刮板與箱體內壁相貼合，且刮板可與定磁吸塊活動接觸。
優選的，旋轉軸內腔底部設置有回氣管，回氣管和反沖管內均設置有單向閥，且兩個單向閥方向相反設置。
優選的，催化釋放機構包括催化盒，催化盒與箱體內壁頂部固定連接，催化盒內腔底部滑動連接有滑動桿，位于催化盒內腔的滑動桿側壁套接有第二彈簧，滑動桿側壁開設有釋放通槽，滑動桿底端固定連接有第一磁球。
優選的，限位滑桿側壁頂部固定連接有第二磁球，且第二磁球與第一磁球磁性相斥
本發明的有益效果是：
1、本發明利用曝氣噴頭產生的水流作用，使得驅動葉片進行轉動，從而使得處理膜組在箱體內進行轉動，從而使其與污水全面接觸，并能夠?qū)ξ鬯械幕钚晕勰噙M(jìn)行攪拌，使得活性污泥在水平和豎直的方向均受到推力作用，從而能管更好的分布到箱體內的各個角落，以此提高了該裝置的處理效果；并且清水進入抽水管后，將會使得擴張滑塊間歇性的對處理膜組內壁進行接觸，使得處理膜組的側壁進行間隙性的擴縮，從而使得水流發生水平方向的流動，以此對其側壁附著的污染物進行沖洗，確保了處理膜組的過濾效果，進一步提高了該裝置的處理效果。
2、本發明通過驅動葉片、磁吸滑槽、活磁吸塊、限位繩以及定磁吸塊的設置，在定磁吸塊與活磁吸塊之間磁性相斥的作用下，使得處理膜組內的清水向處理膜組外部流出，以此對處理膜組的側壁進行反沖洗，有效避免污染物附著造成處理膜組過濾效果降低的情況，從而提高了處理膜組的過濾效率，而且也有效延長了處理膜組更換的時間，提高了單次處理膜組安裝的使用壽命。
（發明人：王波）
