公布日：2023.05.12
申請日：2023.02.07
分類號：C02F9/00(2023.01)I;C02F1/48(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F1/00(2023.01)N
摘要
本發明提供了一種基于磁介質混凝的污水處理系統及方法，屬于磁介質混凝技術領域。所述系統包括沿著污水處理流向依次包括經管道連通的預處理區、提升泵區、深度處理區和過濾區；深度處理區包括混凝反應池、澄清池、污泥回流裝置、磁粉回收裝置，混凝反應池由快混池、磁混池、絮凝池和自動加藥設備組成，澄清池底部通過三通分流管分別經污泥回流裝置及磁粉回收裝置與磁混池連通；預處理區的出水端經提升泵區與快混池連通，澄清池的出水端與過濾區連通；自動加藥設備具有獨立設置的PAC加料器、PFS加料器和PAM加料器，依次與快混池、磁混池和絮凝池的加藥口連通。通過本申請可實現污水處理后水質的進一步提標，且能進一步降低污水處理成本及處理時效。
權利要求書
1.一種基于磁介質混凝的污水處理系統，其特征在于，沿著污水處理流向依次包括經管道連通的預處理區、提升泵區、深度處理區和過濾區；所述深度處理區包括：混凝反應池，用于污水的磁介質混凝技術處理；澄清池，用于磁介質混凝技術處理后污水中污泥與清水的分離；污泥回流裝置，用于所述澄清池沉淀的部分污泥進行回流再利用；磁粉回收裝置，用于所述澄清池沉淀的剩余污泥中所含磁粉回收的再利用；其中，所述混凝反應池由快混池、磁混池、絮凝池和自動加藥設備組成，所述澄清池底部通過三通分流管分別經所述污泥回流裝置及所述磁粉回收裝置與所述磁混池連通；所述預處理區的出水端經所述提升泵區與所述快混池連通，所述澄清池的出水端與所述過濾區連通；所述快混池、所述磁混池和所述絮凝池均具有攪拌設備，且攪拌設備的槳葉直徑依次減少；所述自動加藥設備具有獨立設置的PAC加料器、PFS加料器和PAM加料器，依次與所述快混池、所述磁混池和所述絮凝池的加藥口連通。
2.根據權利要求1所述的基于磁介質混凝的污水處理系統，其特征在于，所述污水處理系統還包括曝氣式反沖洗裝置，所述曝氣式反沖洗裝置包括穿孔曝氣管和鼓風機，所述穿孔曝氣管位于所述三通分流管，所述氣源與所述穿孔曝氣管連通以提供氣源。
3.根據權利要求1所述的基于磁介質混凝的污水處理系統，其特征在于，所述磁粉回收裝置包括動力泵、高剪機、磁分離器及磁粉回收器；所述澄清池沉淀的剩余污泥通過所述三通分流管依次流經所述污泥泵、所述高剪機進入所述磁分離器使得磁粉被分離且呈自由狀態，自由狀態的磁粉經所述磁粉回收器重新進入所述磁混池再利用。
4.根據權利要求3所述的基于磁介質混凝的污水處理系統，其特征在于，所述污泥回流裝置包括回流泵；所述回流泵與所述動力泵均采用防堵塞污泥泵，且所述回流泵的進料端設置有破碎器。
5.根據權利要求1所述的基于磁介質混凝的污水處理系統，其特征在于，所述PFS加料器中所加的磁性混凝劑采用化學復合工藝制備而成；其中，所述化學復合工藝制備條件具體為微米級Fe3O4磁粉與PAC混凝劑在加入氧化劑NaClO3、Al:Fe＝1:9、P:Fe＝0.15、OH:Fe＝0.4。
6.根據權利要求1所述的基于磁介質混凝的污水處理系統，其特征在于，所述預處理區沿著污水處理流向依次包括具有兩級格柵的柵渣處理池、旋流沉沙池和AAO生化池，其中所述兩級格柵的柵距沿著污水處理流向依次減少；所述AAO生化池中的沉淀污泥采用回流再利用處理。
7.根據權利要求6所述的基于磁介質混凝的污水處理系統，其特征在于，所述AAO生化池與所述提升泵區之間設有沉淀池，所述沉淀池依次與儲泥池及污水脫水機連通；所述AAO生化池的預處理水經所述沉淀池進行二次沉淀，在泵的作用下，二次沉淀污泥依次流經所述儲泥池及所述污水脫水機處理后外運。
8.根據權利要求7所述的基于磁介質混凝的污水處理系統，其特征在于，所述提升泵區包括提升管和設于所述提升管底部的氣體提升器及水射流提升器，所述提升管從所述沉淀池的與所述布水器等高位置引出并通過接入所述混凝反應池。
9.一種如權利要求1-8任一項所述的基于磁介質混凝的污水處理系統的污水處理方法，其特征在于，所述污水處理方法包括：污水輸入預處理區以使將污水中的大部分的柵渣、沉沙及含磷氮硫組分進行清除；經所述預處理區處理后的污水通過提升泵區進入混凝反應池以使將污水提升至所述混凝反應池，并將污水中的絮體進行提升及打散；通過自動加藥設備分別向進入所述混凝反應池對應區域的污水自動添加PAC、PFS及PAM，同時啟動攪拌設備針對加藥后的所述混凝反應池對應區域的污水進行攪拌以使磁粉與污泥形成緊實絮體進入澄清池；帶有緊實絮體的污水進入所述澄清池進行靜置以使污水中的緊實絮體與清水的分離，清水進入過濾區進行精過濾處理后使用；緊實絮體的部分通過污泥回流裝置處理后進入磁混池以使污泥回流再利用，剩余部分通過磁粉回收裝置處理后進入磁混池以使磁粉回收再利用。
10.根據權利要求9所述的基于磁介質混凝的污水處理方法，其特征在于，所述剩余部分通過磁粉回收裝置處理后進入磁混池以使磁粉回收再利用的步驟包括：剩余部分的緊實絮體通過高剪機的流道及旋轉產生的剪切力分離呈磁粉及污泥，使得緊實絮體中的磁粉呈自由狀態，再通過高于5000高斯的磁場強度將磁粉吸出至所述磁混池重新利用；污泥從所述高剪機的底部移出外運。
發明內容
為了解決上述技術問題，本發明提供了一種污水處理系統及方法，通過針對污水進行預處理及深處理相結合處理方式，實現水質的進一步提標，且能進一步降低污水處理成本及處理時效。

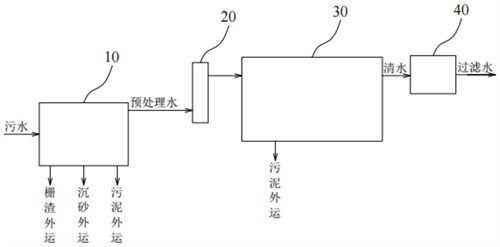

一方面，該發明提供了一種基于磁介質混凝的污水處理系統，沿著污水處理流向依次包括經管道連通的預處理區、提升泵區、深度處理區和過濾區；所述深度處理區包括：
混凝反應池，用于污水的磁介質混凝技術處理；
澄清池，用于磁介質混凝技術處理后污水中污泥與清水的分離；
污泥回流裝置，用于所述澄清池沉淀的部分污泥進行回流再利用；
磁粉回收裝置，用于所述澄清池沉淀的剩余污泥中所含磁粉回收的再利用；
其中，所述混凝反應池由快混池、磁混池、絮凝池和自動加藥設備組成，所述澄清池底部通過三通分流管分別經所述污泥回流裝置及所述磁粉回收裝置與所述磁混池連通；所述預處理區的出水端經所述提升泵區與所述快混池連通，所述澄清池的出水端與所述過濾區連通；所述快混池、所述磁混池和所述絮凝池均具有攪拌設備，且攪拌設備的槳葉直徑依次減少；所述自動加藥設備具有獨立設置的PAC加料器、PFS加料器和PAM加料器，依次與所述快混池、所述磁混池和所述絮凝池的加藥口連通。
相比現有技術，本發明的有益效果為：污水通過預處理區的格柵、旋流及生化處理去除大部分的柵渣、沉沙及含磷氮硫組分；通過提升泵區將生化處理后帶有絮體的污水進行提升及打散進入混凝反應池；通過自動加藥設備分別向進入混凝反應池對應區域的污水自動添加PAC、PFS及PAM，同時啟動攪拌設備進行攪拌以使磁粉與污泥形成緊實絮體進入澄清池；帶有緊實絮體的污水進入澄清池進行靜置以使污水中的緊實絮體與清水的分離；緊實絮體的部分通過污泥回流裝置處理后進入磁混池以使污泥回流再利用，剩余部分通過磁粉回收裝置處理后進入磁混池以使磁粉回收再利用。通過上述裝置可實現污水處理后水質的進一步提標，且能進一步降低污水處理成本及處理時效。
較佳地，所述污水處理系統還包括曝氣式反沖洗裝置，所述曝氣式反沖洗裝置包括穿孔曝氣管和鼓風機，所述穿孔曝氣管位于所述三通分流管，所述氣源與所述穿孔曝氣管連通以提供氣源。
較佳地，所述磁粉回收裝置包括動力泵、高剪機、磁分離器及磁粉回收器；所述澄清池沉淀的剩余污泥通過所述三通分流管依次流經所述污泥泵、所述高剪機進入所述磁分離器使得磁粉被分離且呈自由狀態，自由狀態的磁粉經所述磁粉回收器重新進入所述磁混池再利用。
較佳地，所述污泥回流裝置包括回流泵；所述回流泵與所述動力泵均采用防堵塞污泥泵，且所述回流泵的進料端設置有破碎器。
較佳地，所述PFS加料器中所加的磁性混凝劑采用化學復合工藝制備而成；其中，所述化學復合工藝制備條件具體為微米級Fe3O4磁粉與PAC混凝劑在加入氧化劑NaClO3、Al:Fe＝1:9、P:Fe＝0.15、OH:Fe＝0.4。
較佳地，所述預處理區沿著污水處理流向依次包括具有兩級格柵的柵渣處理池、旋流沉沙池和AAO生化池，其中所述兩級格柵的柵距沿著污水處理流向依次減少；所述AAO生化池中的沉淀污泥采用回流再利用處理。
較佳地，所述AAO生化池與所述提升泵區之間設有沉淀池，所述沉淀池依次與儲泥池及污水脫水機連通；所述AAO生化池的預處理水經所述沉淀池進行二次沉淀，在泵的作用下，二次沉淀污泥依次流經所述儲泥池及所述污水脫水機處理后外運。
較佳地，所述提升泵區包括提升管和設于所述提升管底部的氣體提升器及水射流提升器，所述提升管從所述沉淀池的與所述布水器等高位置引出并通過接入所述混凝反應池。
另一方面，該發明提供了一種基于磁介質混凝的污水處理方法，其包括：
污水輸入預處理區以使將污水中的大部分的柵渣、沉沙及含磷氮硫組分進行清除；
經所述預處理區處理后的污水通過提升泵區進入混凝反應池以使將污水提升至所述混凝反應池，并將污水中的絮體進行提升及打散；
通過自動加藥設備分別向進入所述混凝反應池對應區域的污水自動添加PAC、PFS及PAM，同時啟動攪拌設備針對加藥后的所述混凝反應池對應區域的污水進行攪拌以使磁粉與污泥形成緊實絮體進入澄清池；
帶有緊實絮體的污水進入所述澄清池進行靜置以使污水中的緊實絮體與清水的分離，清水進入過濾區進行精過濾處理后使用；
緊實絮體的部分通過污泥回流裝置處理后進入磁混池以使污泥回流再利用，剩余部分通過磁粉回收裝置處理后進入磁混池以使磁粉回收再利用。
相比現有技術，本發明的有益效果為：污水進入預處理區的格柵、旋流及生化處理去除大部分的柵渣、沉沙及含磷氮硫組分；通過提升泵區將生化處理后帶有絮體的污水進行提升及打散進入混凝反應池；通過自動加藥設備分別向進入混凝反應池對應區域的污水自動添加PAC、PFS及PAM，同時啟動攪拌設備進行攪拌以使磁粉與污泥形成緊實絮體進入澄清池；帶有緊實絮體的污水進入澄清池進行靜置以使污水中的緊實絮體與清水的分離；緊實絮體的部分通過污泥回流裝置處理后進入磁混池以使污泥回流再利用，剩余部分通過磁粉回收裝置處理后進入磁混池以使磁粉回收再利用。通過上述步驟可實現污水處理后水質的進一步提標，且能進一步降低污水處理成本及處理時效。
較佳地，所述剩余部分通過磁粉回收裝置處理后進入磁混池以使磁粉回收再利用的步驟包括：
剩余部分的緊實絮體通過高剪機的流道及旋轉產生的剪切力分離呈磁粉及污泥，使得緊實絮體中的磁粉呈自由狀態，再通過高于5000高斯的磁場強度將磁粉吸出至所述磁混池重新利用；污泥從所述高剪機的底部移出外運。
（發明人：劉遇瑤;何友文;王先勇;吳淑芳;修魏;朱少偉）
