公布日：2023.03.14
申請日：2023.01.06
分類號：C02F1/66(2006.01)I;B01D21/24(2006.01)I
摘要
本發明涉及酸污水處理設備技術領域，且公開了一種化學法處理危廢產生的酸污水處理設備，包括固定底座、輸液泵和驅動電機，所述固定底座的內部活動套接有旋轉輸送盤，所述固定底座的上表面固定安裝有固定筒。通過分隔板的設置，將固定筒和中心筒之間的空間均分為四個區域，分別為回流區S1、中和區S2、沉淀一區S3、沉淀二區S4，使得石灰乳液和稀疏底泥的混合液通過溢流的方式從回流區S1進入中和區S2，與下方進料管進行廢水碰撞混合，加快酸堿反應效率，并且，反應后的廢水依次通過溢流從中和區S2、流向沉淀一區S3和沉淀二區S4，使得生成物在下方進行沉淀，而上方溢流出較為清澈的廢水，提高廢水的處理效果。
權利要求書

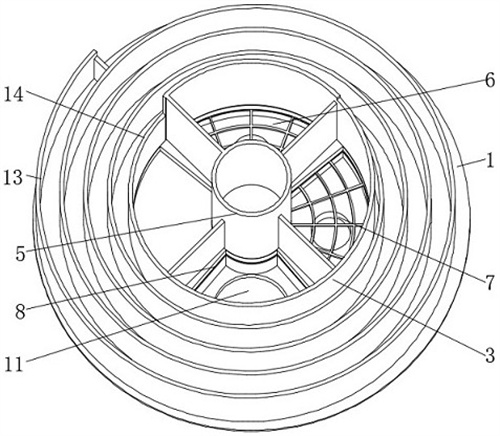

1.一種化學法處理危廢產生的酸污水處理設備，包括固定底座(1)、輸液泵和驅動電機，其特征在于：所述固定底座(1)的內部活動套接有旋轉輸送盤(2)，所述固定底座(1)的上表面固定安裝有固定筒(3)，所述固定筒(3)的內側均勻固定安裝有四個分隔板(4)，所述分隔板(4)的內側且位于旋轉輸送盤(2)的正上方固定安裝有中心筒(5)，四個所述分隔板(4)將固定筒(3)和中心筒(5)之間的空間均分為四個區域，分別為回流區S1、中和區S2、沉淀一區S3、沉淀二區S4，所述旋轉輸送盤(2)的底部固定連接有傳動軸(12)，位于回流區S1和中和區S2中的兩個所述分隔板(4)的高度依次減小，所述固定筒(3)的頂部且位于中和區S2、沉淀一區S3和沉淀二區S4中開設有螺旋缺口(14)；所述傳動軸(12)的頂端穿過旋轉輸送盤(2)并與中心筒(5)活動套接，所述固定筒(3)上且位于中和區S2和沉淀一區S3之間分隔板(4)的上方活動卡接有弧形板(15)，所述傳動軸(12)的頂端固定套接有棘輪裝置(16)，所述棘輪裝置(16)活動套外側固定連接有連接板(17)，所述連接板(17)的底面固定連接有受壓擋板(18)，所述受壓擋板(18)與弧形板(15)的上表面活動連接，所述受壓擋板(18)的兩端側邊分別與固定筒(3)的內側和中心筒(5)的外側活動連接，所述受壓擋板(18)的左側與弧形板(15)之間固定連接有受壓彈簧Ⅰ(19)，所述弧形板(15)的左側固定連接有受壓彈簧Ⅱ(20)，位于沉淀一區S3和沉淀二區S4之間的所述分隔板(4)上固定安裝有限位筒，所述受壓彈簧Ⅱ(20)的另一端與限位筒內壁固定連接。
2.根據權利要求1所述的一種化學法處理危廢產生的酸污水處理設備，其特征在于：所述固定底座(1)的底部且位于回流區S1和中和區S2的下方均開設有進料孔(6)，所述固定底座(1)的底面且位于進料孔(6)的下方固定安裝有進料管(7)，兩個所述進料管(7)通過導管分別與輸液泵連通。
3.根據權利要求1所述的一種化學法處理危廢產生的酸污水處理設備，其特征在于：所述固定底座(1)的底部且位于沉淀一區S3的下方開設有出泥孔(8)，所述固定底座(1)的底面且位于出泥孔(8)的下方固定安裝有儲泥倉(9)，所述儲泥倉(9)的底部固定連接有導泥筒(10)，所述導泥筒(10)的內部活動套接有螺旋輸送器(11)，所述螺旋輸送器(11)的底端通過皮帶傳動裝置與驅動電機傳動連接。
4.根據權利要求1所述的一種化學法處理危廢產生的酸污水處理設備，其特征在于：所述固定底座(1)的上表面且位于固定底座(1)的外側固定安裝有渦卷沉淀倉(13)，所述渦卷沉淀倉(13)的最高處低于螺旋缺口(14)的最低處。
5.根據權利要求1所述的一種化學法處理危廢產生的酸污水處理設備，其特征在于：所述受壓擋板(18)的最高處低于位于中和區S2和沉淀一區S3之間的分隔板(4)最高處，有效避免沉淀一區S3的廢水回流，所述受壓彈簧Ⅱ(20)的彈性系數大于受壓彈簧Ⅰ(19)的彈性系數。
6.根據權利要求5所述的一種化學法處理危廢產生的酸污水處理設備，其特征在于：所述弧形板(15)呈L型，所述弧形板(15)的底部圓弧角度小于沉淀二區S4的圓弧角度，所述弧形板(15)的底面與分隔板(4)的上表面活動連接。
7.根據權利要求1所述的一種化學法處理危廢產生的酸污水處理設備，其特征在于：所述固定筒(3)上且位于沉淀二區S4開設有出水口(21)，所述出水口(21)的最低處低于位于沉淀一區S3和沉淀二區S4之間的分隔板(4)的最高處。
發明內容
本發明提供了一種化學法處理危廢產生的酸污水處理設備，具備酸污水處理效果好的優點，解決了上述背景技術中的問題。
本發明提供如下技術方案：一種化學法處理危廢產生的酸污水處理設備，包括固定底座、輸液泵和驅動電機，所述固定底座的內部活動套接有旋轉輸送盤，所述固定底座的上表面固定安裝有固定筒，所述固定筒的內側均勻固定安裝有四個分隔板，所述分隔板的內側且位于旋轉輸送盤的正上方固定安裝有中心筒，四個所述分隔板將固定筒和中心筒之間的空間均分為四個區域，分別為回流區S1、中和區S2、沉淀一區S3、沉淀二區S4，所述旋轉輸送盤的底部固定連接有傳動軸，位于回流區S1和中和區S2中的兩個所述分隔板的高度依次減小，所述固定筒的頂部且位于中和區S2、沉淀一區S3和沉淀二區S4中開設有螺旋缺口。
優選的，所述固定底座的底部且位于回流區S1和中和區S2的下方均開設有進料孔，所述固定底座的底面且位于進料孔的下方固定安裝有進料管，兩個所述進料管通過導管分別與輸液泵連通。
優選的，所述固定底座的底部且位于沉淀一區S3的下方開設有出泥孔，所述固定底座的底面且位于出泥孔的下方固定安裝有儲泥倉，所述儲泥倉的底部固定連接有導泥筒，所述導泥筒的內部活動套接有螺旋輸送器，所述螺旋輸送器的底端通過皮帶傳動裝置與驅動電機傳動連接。
優選的，所述固定底座的上表面且位于固定底座的外側固定安裝有渦卷沉淀倉，所述渦卷沉淀倉的最高處低于螺旋缺口的最低處。
優選的，所述傳動軸的頂端穿過旋轉輸送盤并與中心筒活動套接，所述固定筒上且位于中和區S2和沉淀一區S3之間分隔板的上方活動卡接有弧形板，所述傳動軸的頂端固定套接有棘輪裝置，所述棘輪裝置活動套外側固定連接有連接板，所述連接板的底面固定連接有受壓擋板，所述受壓擋板與弧形板的上表面活動連接，所述受壓擋板的兩端側邊分別與固定筒的內側和中心筒的外側活動連接，所述受壓擋板的左側與弧形板之間固定連接有受壓彈簧Ⅰ，所述弧形板的左側固定連接有受壓彈簧Ⅱ，位于沉淀一區S3和沉淀二區S4之間的所述分隔板上固定安裝有限位筒，所述受壓彈簧Ⅱ的另一端與限位筒內壁固定連接。
優選的，所述受壓擋板的最高處低于位于中和區S2和沉淀一區S3之間的分隔板最高處，有效避免沉淀一區S3的廢水回流，所述受壓彈簧Ⅱ的彈性系數大于受壓彈簧Ⅰ的彈性系數。
優選的，所述弧形板呈L型，所述弧形板的底部圓弧角度小于沉淀二區S4的圓弧角度，所述弧形板的底面與分隔板的上表面活動連接。
優選的，所述固定筒上且位于沉淀二區S4開設有出水口，所述出水口的最低處低于位于沉淀一區S3和沉淀二區S4之間的分隔板的最高處。
本發明具備以下有益效果：
1、通過分隔板的設置，將固定筒和中心筒之間的空間均分為四個區域，分別為回流區S1、中和區S2、沉淀一區S3、沉淀二區S4，使得石灰乳液和稀疏底泥的混合液通過溢流的方式從回流區S1進入中和區S2，與下方進料管進行廢水碰撞混合，加快酸堿反應效率，并且，反應后的廢水依次通過溢流從中和區S2、流向沉淀一區S3和沉淀二區S4，使得生成物在下方進行沉淀，而上方溢流出較為清澈的廢水，提高廢水的處理效果。
2、通過旋轉輸送盤和進料管的設置，將沉淀的底泥進行分離和運輸，以進行重復使用，進而有效提高底泥中堿性成分的使用，減少石灰乳液的使用量，增加沉淀顆粒的直徑，便于后續的分離，同時，從進料管輸入的石灰乳液向上與稀疏底泥碰撞，進而將稀疏底泥從旋轉輸送盤中帶出，并進行混合，同理，旋轉輸送盤在旋轉時，同樣會攜帶一部分稀疏底泥和石灰乳液混合液進入到中和區S2，與底部進入的酸污水進行碰撞，加快混合進度，實現快速中和反應。
3、通過受壓擋板和棘輪裝置的設置，使得通過廢水對受壓擋板進行抵推，進而帶動旋轉輸送盤進行旋轉，以此完成對稀疏底泥的搬運，減少動力源的輸入，降低廢水處理的能耗，同時，沉淀一區S3中的廢水逐漸上升的過程中，在其內部廢水有一個較為平穩的沉淀時間，進而使更多的生成物進行沉淀，提高排出廢水的清潔度。
（發明人：劉明月;王保偉;姜峰玉）
