公布日：2023.05.09
申請日：2023.02.09
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/40(2023.01)N;C02F3/32(2023.01)N;C02F3/34(2023.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要

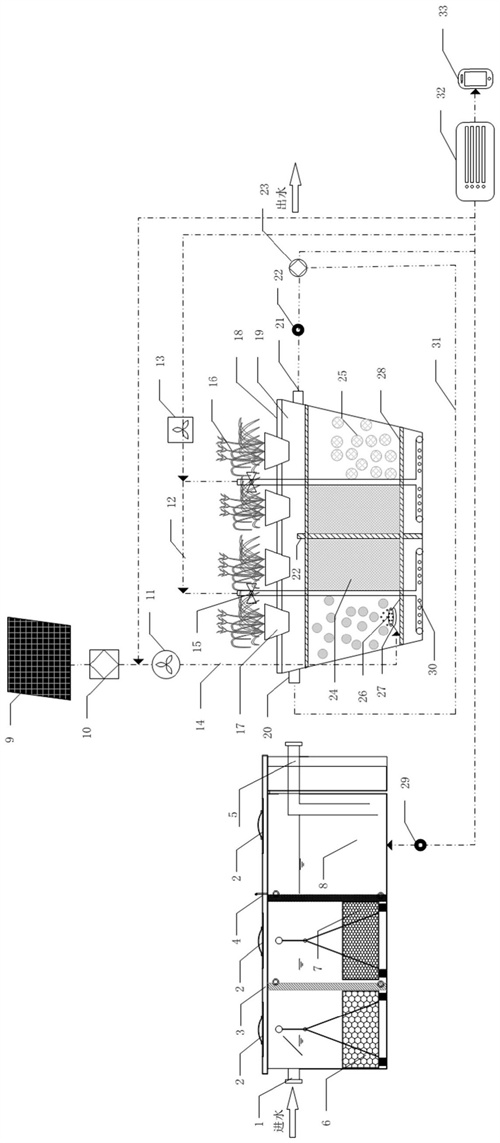

本申請涉及污水處理技術領域，公開了一種基于生物生態耦合分散式模塊化生活污水處理設備及方法，設備包括前端處理池、BAF濾池和監測系統；前端處理池包括串聯設置的粗格柵處理池、細格柵處理池和油污收集倉；BAF濾池包括池體、植物凈化模塊、基質凈化模塊、曝氣模塊和反沖洗模塊，基質凈化模塊和曝氣模塊設置在網格承托板之上，反沖洗模塊設置在網格承托板與池體底部之間的夾層空間之中，植物凈化模塊設置在池體頂部；監測系統包括監測平臺與探頭組件，探頭組件與監測平臺通信連接；探頭組件包括安裝在油污收集倉出水端的第一水質監測探頭，以及安裝在BAF濾池出水端的第二水質監測探頭。本申請解決了現有生活污水處理設備脫氮除磷效率較低的問題。
權利要求書
1.一種基于生物生態耦合分散式模塊化生活污水處理設備，其特征在于，包括：前端處理池，所述前端處理池包括串聯設置的粗格柵處理池、細格柵處理池和油污收集倉；所述粗格柵處理池的進水端設有第一進水管，所述油污收集倉出水端設有第一出水管；BAF濾池，所述BAF濾池包括池體、植物凈化模塊、基質凈化模塊、曝氣模塊和反沖洗模塊，所述池體上設置有相對分布的第二進水管和第二出水管，所述第二進水管與所述第一出水管連接；所述池體下部安裝有網格承托板，所述基質凈化模塊和所述曝氣模塊設置在所述網格承托板之上，所述反沖洗模塊設置在所述網格承托板與所述池體底部之間的夾層空間之中，所述植物凈化模塊設置在所述池體頂部；監測系統，所述監測系統包括監測平臺與探頭組件，所述探頭組件與所述監測平臺通信連接；所述探頭組件包括安裝在所述油污收集倉出水端的第一水質監測探頭，以及安裝在所述BAF濾池出水端的第二水質監測探頭。
2.根據權利要求1所述的一種基于生物生態耦合分散式模塊化生活污水處理設備，其特征在于：所述粗格柵處理池中設置有提籃式粗格柵和軌道式人工粗格柵，所述細格柵處理池中設置有提籃式細格柵和軌道式人工細格柵。
3.根據權利要求1所述的一種基于生物生態耦合分散式模塊化生活污水處理設備，其特征在于，所述植物凈化模塊包括：隔離板，所述隔離板安裝在所述池體頂部；控根盆，多個所述控根盆布設在所述隔離板之上；水生植物，所述水生植物栽種在所述控根盆之中，所述水生植物的根系伸入所述池體之中。
4.根據權利要求1所述的一種基于生物生態耦合分散式模塊化生活污水處理設備法，其特征在于：所述基質凈化模塊包括多組基質凈化單元，所述基質凈化單元之間通過導流板分隔，所述基質凈化單元包括串聯布設的鎖磷填料和生物基質。
5.根據權利要求1所述的一種基于生物生態耦合分散式模塊化生活污水處理設備，其特征在于，所述曝氣模塊包括：曝氣結構，所述曝氣結構包括安裝在所述池體前段的微孔曝氣盤和微孔曝氣管；曝氣風機，所述曝氣風機通過曝氣輸氣管與所述曝氣結構連接；發電機構，所述發電機構包括太陽能光伏板，所述太陽能光伏板與風機控制器電連接，所述風機控制器分別與所述曝氣風機、所述監測平臺電連接。
6.根據權利要求1所述的一種基于生物生態耦合分散式模塊化生活污水處理設備，其特征在于，所述反沖洗模塊包括：反沖洗布水管，所述反沖洗布水管安裝在所述網格承托板與所述池體底部之間的夾層空間之中；氣泵，所述氣泵通過反沖洗輸氣管與所述反沖洗布水管連接，所述氣泵與監測平臺電連接；反沖洗閥門，所述反沖洗閥門設置在所述反沖洗輸氣管之上。
7.根據權利要求1所述的一種基于生物生態耦合分散式模塊化生活污水處理設備，其特征在于：所述監測平臺還與若干移動終端通信連接。
8.根據權利要求1所述的一種基于生物生態耦合分散式模塊化生活污水處理設備，其特征在于：所述第二出水管與污水回流管一端連接，所述污水回流管另一端與所述第二進水管連接，所述污水回流管與所述第二出水管連接處設有三通閥門。
9.根據權利要求1所述的一種基于生物生態耦合分散式模塊化生活污水處理設備，其特征在于：所述第二進水管與小阻力布水系統連接，所述小阻力布水系統與所述池體連接；所述第二出水管與污水消納管連接，所述污水消納管淺埋于周邊田地之中。
10.一種基于生物生態耦合分散式模塊化生活污水處理方法，基于權利要求1-9任意一項所述的基于生物生態耦合分散式模塊化生活污水處理設備，其特征在于，包括：將污水引入所述前端處理池，依次利用所述粗格柵處理池、所述細格柵處理池和所述油污收集倉對所述污水進行處理，得到第一凈化水；利用所述第一水質監測探頭對所述第一凈化水進行檢測，若所述第一凈化水的水質滿足所述BAF濾池進水條件，則將所述第一凈化水引入所述BAF濾池；在所述BAF濾池中所述植物凈化模塊、所述基質凈化模塊和所述曝氣模塊的共同作用下，對所述第一凈化水進行處理，得到第二凈化水；利用所述第二水質監測探頭對所述第二凈化水進行檢測，若所述第二凈化水的水質滿足排放標準，則對所述第二凈化水進行排放。
發明內容
基于以上技術問題，本申請?zhí)峁┝艘环N基于生物生態耦合分散式模塊化生活污水處理設備及方法，解決了現有生活污水處理設備脫氮除磷效率較低的問題。
為解決以上技術問題，本申請采用的技術方案如下：
本申請的一個方面，提供了一種基于生物生態耦合分散式模塊化生活污水處理設備，包括前端處理池、BAF濾池和監測系統；所述前端處理池包括串聯設置的粗格柵處理池、細格柵處理池和油污收集倉；所述粗格柵處理池進水端設有第一進水管，所述油污收集倉出水端設有第一出水管；所述BAF濾池包括池體、植物凈化模塊、基質凈化模塊、曝氣模塊和反沖洗模塊，所述池體上設置有相對分布的第二進水管和第二出水管，所述第二進水管與所述第一出水管連接；所述池體下部安裝有網格承托板，所述基質凈化模塊和所述曝氣模塊設置在所述網格承托板之上，所述反沖洗模塊設置在所述網格承托板與所述池體底部之間的夾層空間之中，所述植物凈化模塊設置在所述池體頂部；所述監測系統包括監測平臺與探頭組件，所述探頭組件與所述監測平臺通信連接；所述探頭組件包括安裝在所述油污收集倉出水端的第一水質監測探頭，以及安裝在所述BAF濾池出水端的第二水質監測探頭。
進一步的，所述粗格柵處理池中設置有提籃式粗格柵和軌道式人工粗格柵，所述細格柵處理池中設置有提籃式細格柵和軌道式人工細格柵。
進一步的，所述植物凈化模塊包括隔離板、控根盆和水生植物；所述隔離板安裝在所述池體頂部；多個所述控根盆布設在所述隔離板之上；所述水生植物栽種在所述控根盆之中，所述水生植物的根系伸入所述池體之中。
進一步的，所述基質凈化模塊包括多組基質凈化單元，所述基質凈化單元之間通過導流板分隔，所述基質凈化單元包括串聯布設的鎖磷填料和生物基質。
進一步的，所述曝氣模塊包括曝氣結構、曝氣風機和發電機構；所述曝氣結構包括安裝在所述池體前段的微孔曝氣盤和微孔曝氣管；所述曝氣風機通過曝氣輸氣管與所述曝氣結構連接；所述發電機構包括太陽能光伏板，所述太陽能光伏板與風機控制器電連接，所述風機控制器分別與所述曝氣風機、所述監測平臺電連接。
進一步的，所述反沖洗模塊包括反沖洗布水管、氣泵和反沖洗閥門；所述反沖洗布水管安裝在所述網格承托板與所述池體底部之間的夾層空間之中；所述氣泵通過反沖洗輸氣管與所述反沖洗布水管連接，所述氣泵與監測平臺電連接；所述反沖洗閥門設置在所述反沖洗輸氣管之上。
進一步的，所述監測平臺還與若干移動終端通信連接。
進一步的，所述第二出水管與污水回流管一端連接，所述污水回流管另一端與所述第二進水管連接，所述污水回流管與所述第二出水管連接處設有三通閥門。
進一步的，所述第二進水管與小阻力布水系統連接，所述小阻力布水系統與所述池體連接；所述第二出水管與污水消納管連接，所述污水消納管淺埋于周邊田地之中。
本申請的另一個方面，提供了一種基于生物生態耦合分散式模塊化生活污水處理方法，基于上述的基于生物生態耦合分散式模塊化生活污水處理設備，包括：
將污水引入所述前端處理池，依次利用所述粗格柵處理池、所述細格柵處理池和所述油污收集倉對所述污水進行處理，得到第一凈化水；
利用所述第一水質監測探頭對所述第一凈化水進行檢測，若所述第一凈化水的水質滿足所述BAF濾池進水條件，則將所述第一凈化水引入所述BAF濾池；
在所述BAF濾池中所述植物凈化模塊、所述基質凈化模塊和所述曝氣模塊的共同作用下，對所述第一凈化水進行處理，得到第二凈化水；
利用所述第二水質監測探頭對所述第二凈化水進行檢測，若所述第二凈化水的水質滿足排放標準，則對所述第二凈化水進行排放。
與現有技術相比，本申請的有益效果是：
本申請通過粗格柵處理池、細格柵處理池、油污收集倉、植物凈化模塊、基質凈化模塊、曝氣模塊以及反沖洗模塊的聯合作用，提高了生活污水處理設備的脫氮除磷效率，提升了生物污水處理設備的污水處理效果，且能夠同時實現進水SS(懸浮物)要求低、反沖洗水量水頭損失小、低運行成本、污染物去除處理效率高、設備緊湊、占地面積小、抗沖擊負荷能力強，出水水質穩定優于《生活污水處理設施水污染物排放標準》(DB51/2626-2019)三級排放標準、便于維護的一種污水處理工藝及方法。
（發明人：周正林;雷杰;鄭榮;李建華;李珂瑩）
