公布日：2023.05.19
申請日：2023.04.18
分類號：B01D65/02(2006.01)I;B01D61/20(2006.01)I;B01D61/14(2006.01)I;C02F1/44(2023.01)I
摘要
本發明公開了一種農村生活污水超濾反沖洗裝置，具體涉及超濾反沖洗裝置技術領域，包括清洗箱、污水箱和儲水箱一，所述清洗箱上端左側固定有安裝底座一，所述安裝底座一上端固定有一號電機所述儲水箱一上端右側設有一號水泵，所述一號水泵輸出端設有連接水管，所述連接水管兩個開放端均設有噴水部件，兩個所述噴水部件均固定于清洗箱內腔左右側壁上部。本發明所述的一種農村生活污水超濾反沖洗裝置，通過轉動圓環板以及與之連接的部件之間的配合，能夠?qū)ν彩匠瑸V膜本體外表面進行預處理，再通過兩個噴水部件和一號電機之間的配合，在筒式超濾膜本體轉動時，進行全方面的沖洗，從而增強膜管外表面的清潔效果，保證膜管外表面沒有雜質的殘留。
權利要求書

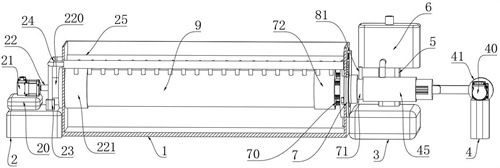

1.一種農村生活污水超濾反沖洗裝置，包括清洗箱（1）、污水箱（3）、儲水箱一（2）、立柱（4）和筒式超濾膜本體（9），其特征在于：所述清洗箱（1）上端左側固定有安裝底座一（20），所述安裝底座一（20）上端固定有一號電機（21），所述一號電機（21）輸出端設有轉動軸（22），所述儲水箱一（2）上端右側設有一號水泵（23），所述一號水泵（23）輸出端設有連接水管（24），所述連接水管（24）兩個開放端均設有噴水部件（25），兩個所述噴水部件（25）均固定于清洗箱（1）內腔左右側壁上部，所述轉動軸（22）外表面套設有支撐管（220），所述支撐管（220）外表面右側外設有卡管套一（221），所述支撐管（220）內表面右側設有頂圓板（223），所述卡管套一（221）貫穿清洗箱（1）；所述污水箱（3）上端前側固定有增壓器（5），所述增壓器（5）上端固定有壓力水箱（6），所述污水箱（3）上端后側固定有儲水箱二（8），所述儲水箱二（8）前端上側設有二號水泵（80），所述二號水泵（80）輸出端固定連接有輸送水管（81），所述立柱（4）上端固定有二號電機（40）；所述清洗箱（1）右端中部轉動連接有轉動圓環板（7），所述轉動圓環板（7）內表面設有清洗管（71），所述清洗管（71）內表面左側設有出水法蘭（74），所述出水法蘭（74）內表面設有出水管（73），所述輸送水管（81）貫穿清洗管（71）外表面與出水管（73）內腔相通，所述清洗管（71）外表面左側套設有卡管套二（72），所述卡管套二（72）右端固定有六個環形陣列的支撐彈簧（70），所述卡管套一（221）和卡管套二（72）分別套在筒式超濾膜本體（9）的外表面左右兩側；所述二號電機（40）輸出端設有轉動圓板（41），所述轉動圓板（41）前端通過固定柱轉動連接有連接軸板（42），所述連接軸板（42）遠離轉動圓板（41）的一端轉動連接有轉動連接件（43），所述轉動連接件（43）左端固定連接有助推柱（44），所述助推柱（44）外表面左側套設有儲水管（45），所述壓力水箱（6）通過帶開關閥的輸水管與儲水管（45）內腔相通，所述儲水管（45）套在清洗管（71）外表面右側；所述助推柱（44）外表面后側開設有矩形槽（440），所述矩形槽（440）內腔右側壁固定有螺紋桿（441），所述螺紋桿（441）外表面螺紋連接有螺紋管（442），所述螺紋管（442）左端設有推水墊（443），所述推水墊（443）在儲水管（45）內腔滑動。
2.根據權利要求1所述的一種農村生活污水超濾反沖洗裝置，其特征在于：所述清洗管（71）外表面靠近儲水管（45）的一側套設有固定圓環塊（710），所述固定圓環塊（710）外表面轉動有轉動環（711），所述轉動環（711）外表面上側固定有拉板（713），所述拉板（713）與轉動圓環板（7）右端固定連接，所述拉板（713）上端固定有限位板（712），所述限位板（712）上端左側貫穿有拉動柱（714），所述限位板（712）下端左側固定有拉力彈簧（715），所述拉力彈簧（715）下端固定有配合弧塊（716），所述拉動柱（714）下端貫穿配合弧塊（716）并延伸出配合弧塊（716）下表面。
3.根據權利要求2所述的一種農村生活污水超濾反沖洗裝置，其特征在于：所述轉動圓環板（7）左端設有配合環部件（702），所述配合環部件（702）套在清洗管（71）外表面，所述配合環部件（702）右端與清洗箱（1）內腔右側壁固定連接，所述轉動圓環板（7）外表面右側設有卡位環（701），所述卡位環（701）與清洗箱（1）的右端固定連接，所述卡位環（701）外表面上側開設有若干與拉動柱（714）配合卡位槽（7011）；所述配合環部件（702）右端開設有六個環形陣列的移動槽（7021），六個所述移動槽、（7021）內腔側壁均滑動有移動板（7023），六個所述移動槽（7021）內腔遠離配合環部件（702）外表面的側壁均固定有彈簧一（7022），六個所述移動板（7023）右端遠離配合環部件（702）外表面的一側均固定有配合柱（7024），所述轉動圓環板（7）左端開設有六個環形陣列的位移槽（7010），六個所述位移槽（7010）分別與六個配合柱（7024）相配合。
4.根據權利要求3所述的一種農村生活污水超濾反沖洗裝置，其特征在于：六個所述移動板（7023）左端遠離清洗管（71）的一側均固定有配合柱（7024），六個所述配合柱（7024）外表面靠近筒式超濾膜本體（9）的一側均固定有一組圓桿組（7025），六組所述圓桿組（7025）遠離配合柱（7024）的一端均設有清掃部件（7026），六組所述圓桿組（7025）外表面靠近筒式超濾膜本體（9）的一側均設有吸附部件（7027）。
發明內容
本發明的主要目的在于提供一種農村生活污水超濾反沖洗裝置，可以有效解決反沖洗裝置在對膜管外部沖洗的同時沒有兼顧膜管內部膜絲的問題。
為實現上述目的，本發明采取的技術方案為：
一種農村生活污水超濾反沖洗裝置，包括清洗箱、污水箱、儲水箱一、立柱和筒式超濾膜本體，所述清洗箱上端左側固定有安裝底座一，所述安裝底座一上端固定有一號電機，所述一號電機輸出端設有轉動軸，所述儲水箱一上端右側設有一號水泵，所述一號水泵輸出端設有連接水管，所述連接水管兩個開放端均設有噴水部件，兩個所述噴水部件均固定于清洗箱內腔左右側壁上部，所述轉動軸外表面套設有支撐管，所述支撐管外表面右側外設有卡管套一，所述支撐管內表面右側設有頂圓板，所述卡管套一貫穿清洗箱；
所述污水箱上端前側固定有增壓器，所述增壓器上端固定有壓力水箱，所述污水箱上端后側固定有儲水箱二，所述儲水箱二前端上側設有二號水泵，所述二號水泵輸出端固定連接有輸送水管，所述立柱上端固定有二號電機；
所述清洗箱右端中部轉動連接有轉動圓環板，所述轉動圓環板內表面設有清洗管，所述清洗管內表面左側設有出水法蘭，所述出水法蘭內表面設有出水管，所述輸送水管貫穿清洗管外表面與出水管內腔相通，所述清洗管外表面左側套設有卡管套二，所述卡管套二右端固定有六個環形陣列的支撐彈簧，所述卡管套一和卡管套二分別套在筒式超濾膜本體的外表面左右兩側；
所述二號電機輸出端設有轉動圓板，所述轉動圓板前端通過固定柱轉動連接有連接軸板，所述連接軸板遠離轉動圓板的一端轉動連接有轉動連接件，所述轉動連接件左端固定連接有助推柱，所述助推柱外表面左側套設有儲水管，所述壓力水箱通過帶開關閥的輸水管與儲水管內腔相通，所述儲水管套在清洗管外表面右側；
所述助推柱外表面后側開設有矩形槽，所述矩形槽內腔右側壁固定有螺紋桿，所述螺紋桿外表面螺紋連接有螺紋管，所述螺紋管左端設有推水墊，所述推水墊在儲水管內腔滑動。
優選的，所述清洗管外表面靠近儲水管的一側套設有固定圓環塊，所述固定圓環塊外表面轉動有轉動環，所述轉動環外表面上側固定有拉板，所述拉板與轉動圓環板右端固定連接，所述拉板上端固定有限位板，所述限位板上端左側貫穿有拉動柱，所述限位板下端左側固定有拉力彈簧，所述拉力彈簧下端固定有配合弧塊，所述拉動柱下端貫穿配合弧塊并延伸出配合弧塊下表面。
優選的，所述轉動圓環板左端設有配合環部件，所述配合環部件套在清洗管外表面，所述配合環部件右端與清洗箱內腔右側壁固定連接，所述轉動圓環板外表面右側設有卡位環，所述卡位環與清洗箱的右端固定連接，所述卡位環外表面上側開設有若干與拉動柱配合卡位槽；
所述配合環部件右端開設有六個環形陣列的移動槽，六個所述移動槽內腔側壁均滑動有移動板，六個所述移動槽內腔遠離配合環部件外表面的側壁均固定有彈簧一，六個所述移動板右端遠離配合環部件外表面的一側均固定有配合柱，所述轉動圓環板左端開設有六個環形陣列的位移槽，六個所述位移槽分別與六個配合柱相配合。
優選的，六個所述移動板左端遠離清洗管的一側均固定有配合柱，六個所述配合柱外表面靠近筒式超濾膜本體的一側均固定有一組圓桿組，六組所述圓桿組遠離配合柱的一端均設有清掃部件，六組所述圓桿組外表面靠近筒式超濾膜本體的一側均設有吸附部件。
與現有技術相比，本發明具有如下有益效果：
1、本發明通過調節轉動圓環板，對配合環部件上的移動板進行調節，從而將清掃部件和吸附部件與筒式超濾膜本體外表面的接觸位置進行調節，能夠更好的對筒式超濾膜本體外表面進行預處理，再通過兩個與一號水泵連接的噴水部件，將儲水箱一中的水向筒式超濾膜本體噴射，對筒式超濾膜本體外表面進行沖洗，接著開啟一號電機，將筒式超濾膜本體轉動起來，對筒式超濾膜本體進行全方面的沖洗，從而增強筒式超濾膜本體外表面的清潔效果，保證膜管外表面沒有雜質的殘留。
2、本發明通過使用二號水泵和輸送水管將儲水箱二中的水與出水管連通，且出水管與筒式超濾膜本體內部中心處的管路連通，從而將儲水箱二中的水向筒式超濾膜本體內部噴射，然后開啟二號電機，在連接軸板的帶動下，助推柱在儲水管內腔做往復運動，儲水管內腔有壓力水箱輸送的水，在助推柱做往復運動的同時，推水墊將儲水管中的水推向清洗管，由于壓力的作用，清洗管中的水從出水法蘭上的孔噴灑出去，對筒式超濾膜本體的內部膜絲進行沖洗，由于助推柱做往復運動，所以清洗管中的水是間歇性的噴射，對膜絲也是間歇沖洗，這樣既能保證膜絲的安全，又可以沖洗膜絲，從而對超濾的清洗更徹底，對膜的通量恢復效果更好。
（發明人：李海娜;劉楊;唐聞力;范志強;張偉）
