公布日：2023.03.07
申請日：2022.10.18
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)I;C02F1/28(2023.01)I;C02F1/32(2006.01)I;C02F1/78(2023.01)I;B01D36/04(2023.01)I
摘要
本發明公開了醫療實驗室清洗廢水一體化處理裝置，包括預處理機構、連接管、一級消毒機構、第二連接管、二級過濾機構、第三連接管、三級消毒機構和臭氧發生器，所述預處理機構通過連接管與一級消毒機構相連，所述一級消毒機構通過第二連接管與二級過濾機構相連，所述二級過濾機構通過第三連接管與三級消毒機構相連，所述三級消毒機構的一側連接有排水管，所述排水管的中段設置有活性炭盒，所述臭氧發生器同時連接有通氣管和第二通氣管，所述通氣管與一級消毒機構相連，所述第二通氣管與三級消毒機構相連，本發明公開的醫療實驗室清洗廢水一體化處理裝置具有縮短了整體反應時間，提高反應效率，降低成本支出的效果。
權利要求書

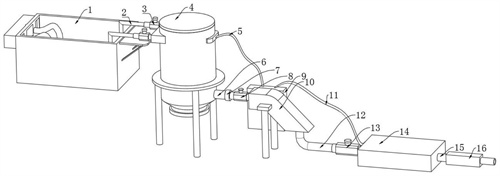

1.醫療實驗室清洗廢水一體化處理裝置，包括預處理機構(1)、連接管(2)、一級消毒機構(4)、第二連接管(6)、二級過濾機構(10)、第三連接管(12)、三級消毒機構(14)和臭氧發生器(9)，其特征在于，所述預處理機構(1)通過連接管(2)與一級消毒機構(4)相連，所述一級消毒機構(4)通過第二連接管(6)與二級過濾機構(10)相連，所述二級過濾機構(10)通過第三連接管(12)與三級消毒機構(14)相連，所述三級消毒機構(14)的一側連接有排水管(15)，所述排水管(15)的中段設置有活性炭盒(16)，所述臭氧發生器(9)同時連接有通氣管(5)和第二通氣管(11)，所述通氣管(5)與一級消毒機構(4)相連，所述第二通氣管(11)與三級消毒機構(14)相連，所述預處理機構(1)是通過沉淀法過濾廢水中的大顆粒，所述一級消毒機構(4)用于將廢水與臭氧進行反應，所述二級過濾機構(10)包括活性炭填充層(37)和石英砂填充層(40)，所述三級消毒機構(14)是利用紫外線和臭氧對流動廢水進行二次消毒。
2.根據權利要求1所述的醫療實驗室清洗廢水一體化處理裝置，其特征在于，所述連接管(2)的中段設置有水泵(3)，所述第二連接管(6)的一端設置有閥門(7)，且第二連接管(6)的中段同時設置有第二水泵(8)，所述第三連接管(12)的中段設置有緩速水泵(13)。
3.根據權利要求2所述的醫療實驗室清洗廢水一體化處理裝置，其特征在于，所述預處理機構(1)包括調節池(22)，所述調節池(22)的底端設置有金屬濾網(23)，所述金屬濾網(23)覆蓋連接管(2)的一端，所述調節池(22)的一側連接有支板(24)，所述水泵(3)設置在支板(24)上。
4.根據權利要求3所述的醫療實驗室清洗廢水一體化處理裝置，其特征在于，所述調節池(22)的一端設置有進水口(21)，所述進水口(21)的內壁卡接有過濾柵板(20)和導板(19)，所述導板(19)設置在過濾柵板(20)的內側，所述導板(19)的內壁連接有多個波紋管(17)，所述波紋管(17)的一端設置有浮板(18)。
5.根據權利要求2所述的醫療實驗室清洗廢水一體化處理裝置，其特征在于，所述一級消毒機構(4)包括反應罐體(27)，所述反應罐體(27)的內壁設置有過渡箱(30)和通氣殼(25)，所述過渡箱(30)和通氣殼(25)呈對向設置，所述通氣殼(25)的內壁設置有多個出氣噴頭(26)，且通氣殼(25)與通氣管(5)相連。
6.根據權利要求5所述的醫療實驗室清洗廢水一體化處理裝置，其特征在于，所述過渡箱(30)的一側設置有第二進水口(31)，且第二進水口(31)與連接管(2)相連，所述過渡箱(30)的內壁設置有分流柵板(29)，所述過渡箱(30)的一側外壁設置有擋板(28)，且擋板(28)設置在分流柵板(29)的一側。
7.根據權利要求6所述的醫療實驗室清洗廢水一體化處理裝置，其特征在于，所述反應罐體(27)的外壁連接有底架(32)，所述反應罐體(27)的底端內壁連接有集廢槽(34)，所述集廢槽(34)的底端設置有排廢口(33)，所述反應罐體(27)的一側內壁設置有出水口(35)，且出水口(35)與第二連接管(6)相連。
8.根據權利要求1所述的醫療實驗室清洗廢水一體化處理裝置，其特征在于，所述二級過濾機構(10)包括支撐外殼(38)，所述石英砂填充層(40)和活性炭填充層(37)設置在支撐外殼(38)的內部，所述支撐外殼(38)的內壁分別設置有第三過濾擋板(41)、第二過濾擋板(39)和過濾擋板(36)，所述第三過濾擋板(41)和過濾擋板(36)設置在支撐外殼(38)的兩端，所述第二過濾擋板(39)用于隔開石英砂填充層(40)和活性炭填充層(37)，所述支撐外殼(38)的外壁連接有第二底架(42)。
9.根據權利要求2所述的醫療實驗室清洗廢水一體化處理裝置，其特征在于，所述三級消毒機構(14)包括第二支撐外殼(43)，且第二支撐外殼(43)的底端設置有多個紫外線消毒燈管(44)，所述第二支撐外殼(43)的內壁設置有石英套管(46)，所述石英套管(46)包括多個曲線分流管，所述石英套管(46)的一側內壁連接有通氣接口(45)，且通氣接口(45)與第二通氣管(11)連接，所述石英套管(46)的一端與第三連接管(12)相連，且石英套管(46)的另一端與排水管(15)相連。
發明內容
本發明公開醫療實驗室清洗廢水一體化處理裝置，旨在解決醫療實驗室清洗廢水在處理過程中厭氧反應時間長且成本支出大的技術問題。
為了實現上述目的，本發明采用了如下技術方案：
醫療實驗室清洗廢水一體化處理裝置，包括預處理機構、連接管、一級消毒機構、第二連接管、二級過濾機構、第三連接管、三級消毒機構和臭氧發生器，所述預處理機構通過連接管與一級消毒機構相連，所述一級消毒機構通過第二連接管與二級過濾機構相連，所述二級過濾機構通過第三連接管與三級消毒機構相連，所述三級消毒機構的一側連接有排水管，所述排水管的中段設置有活性炭盒，所述臭氧發生器同時連接有通氣管和第二通氣管，所述通氣管與一級消毒機構相連，所述第二通氣管與三級消毒機構相連，所述預處理機構是通過沉淀法過濾廢水中的大顆粒，所述一級消毒機構用于將廢水與臭氧進行反應，所述二級過濾機構包括活性炭填充層和石英砂填充層，所述三級消毒機構是利用紫外線和臭氧對流動廢水進行二次消毒。
通過設置有預處理機構、一級消毒機構、二級過濾機構、三級消毒機構和活性炭盒，通過將單次的厭氧反應進行拆分，縮短一級消毒機構的消毒時間，縮短臭氧的持續供應時間，達到節省成本的目的，同時通過二級過濾機構進行二次過濾后再通過三級消毒機構再次通過臭氧和紫外線對流動廢水進行消毒，在水流動過程中進行厭氧反應，在保證處理效果的同時大大縮短了整體反應時間，提高反應效率。
在一個優選的方案中，所述連接管的中段設置有水泵，所述第二連接管的一端設置有閥門，且第二連接管的中段同時設置有第二水泵，所述第三連接管的中段設置有緩速水泵，所述預處理機構包括調節池，所述調節池的底端設置有金屬濾網，所述金屬濾網覆蓋連接管的一端，所述調節池的一側連接有支板，所述水泵設置在支板上，所述調節池的一端設置有進水口，所述進水口的內壁卡接有過濾柵板和導板，所述導板設置在過濾柵板的內側，所述導板的內壁連接有多個波紋管，所述波紋管的一端設置有浮板。
通過設置有波紋管和浮板，可有效降低加入廢水時產生的震蕩，從而保障廢水沉積反應的穩定。
在一個優選的方案中，所述一級消毒機構包括反應罐體，所述反應罐體的內壁設置有過渡箱和通氣殼，所述過渡箱和通氣殼呈對向設置，所述通氣殼的內壁設置有多個出氣噴頭，且通氣殼與通氣管相連，所述過渡箱的一側設置有第二進水口，且第二進水口與連接管相連，所述過渡箱的內壁設置有分流柵板，所述過渡箱的一側外壁設置有擋板，且擋板設置在分流柵板的一側，所述反應罐體的外壁連接有底架，所述反應罐體的底端內壁連接有集廢槽，所述集廢槽的底端設置有排廢口，所述反應罐體的一側內壁設置有出水口，且出水口與第二連接管相連。
通過設置有擋板、分流柵板和出氣噴頭，在分流柵板和擋板的作用下，使水流呈現多股且厚度變薄排入反應罐體內，從而提高一級消毒機構的反應效率。
在一個優選的方案中，所述二級過濾機構包括支撐外殼，所述石英砂填充層和活性炭填充層設置在支撐外殼的內部，所述支撐外殼的內壁分別設置有第三過濾擋板、第二過濾擋板和過濾擋板，所述第三過濾擋板和過濾擋板設置在支撐外殼的兩端，所述第二過濾擋板用于隔開石英砂填充層和活性炭填充層，所述支撐外殼的外壁連接有第二底架，所述三級消毒機構包括第二支撐外殼，且第二支撐外殼的底端設置有多個紫外線消毒燈管，所述第二支撐外殼的內壁設置有石英套管，所述石英套管包括多個曲線分流管，所述石英套管的一側內壁連接有通氣接口，且通氣接口與第二通氣管連接，所述石英套管的一端與第三連接管相連，且石英套管的另一端與排水管相連。
通過設置有三級消毒機構和緩速水泵，使紫外線消毒和臭氧反應兩種消毒方式同時進行，提高三級消毒機構的消毒效率和消毒效果。
由上可知，醫療實驗室清洗廢水一體化處理裝置，包括預處理機構、連接管、一級消毒機構、第二連接管、二級過濾機構、第三連接管、三級消毒機構和臭氧發生器，所述預處理機構通過連接管與一級消毒機構相連，所述一級消毒機構通過第二連接管與二級過濾機構相連，所述二級過濾機構通過第三連接管與三級消毒機構相連，所述三級消毒機構的一側連接有排水管，所述排水管的中段設置有活性炭盒，所述臭氧發生器同時連接有通氣管和第二通氣管，所述通氣管與一級消毒機構相連，所述第二通氣管與三級消毒機構相連，所述預處理機構是通過沉淀法過濾廢水中的大顆粒，所述一級消毒機構用于將廢水與臭氧進行反應，所述二級過濾機構包括活性炭填充層和石英砂填充層，所述三級消毒機構是利用紫外線和臭氧對流動廢水進行二次消毒。本發明提供的醫療實驗室清洗廢水一體化處理裝置具有縮短了整體反應時間，提高反應效率，降低成本支出的技術效果。
（發明人：秦雅婷）
