公布日：2023.06.09

申請日：2023.03.28

分類號：C02F1/44(2023.01)I;C02F1/40(2023.01)I;B01D65/02(2006.01)I;C02F103/16(2006.01)N

摘要

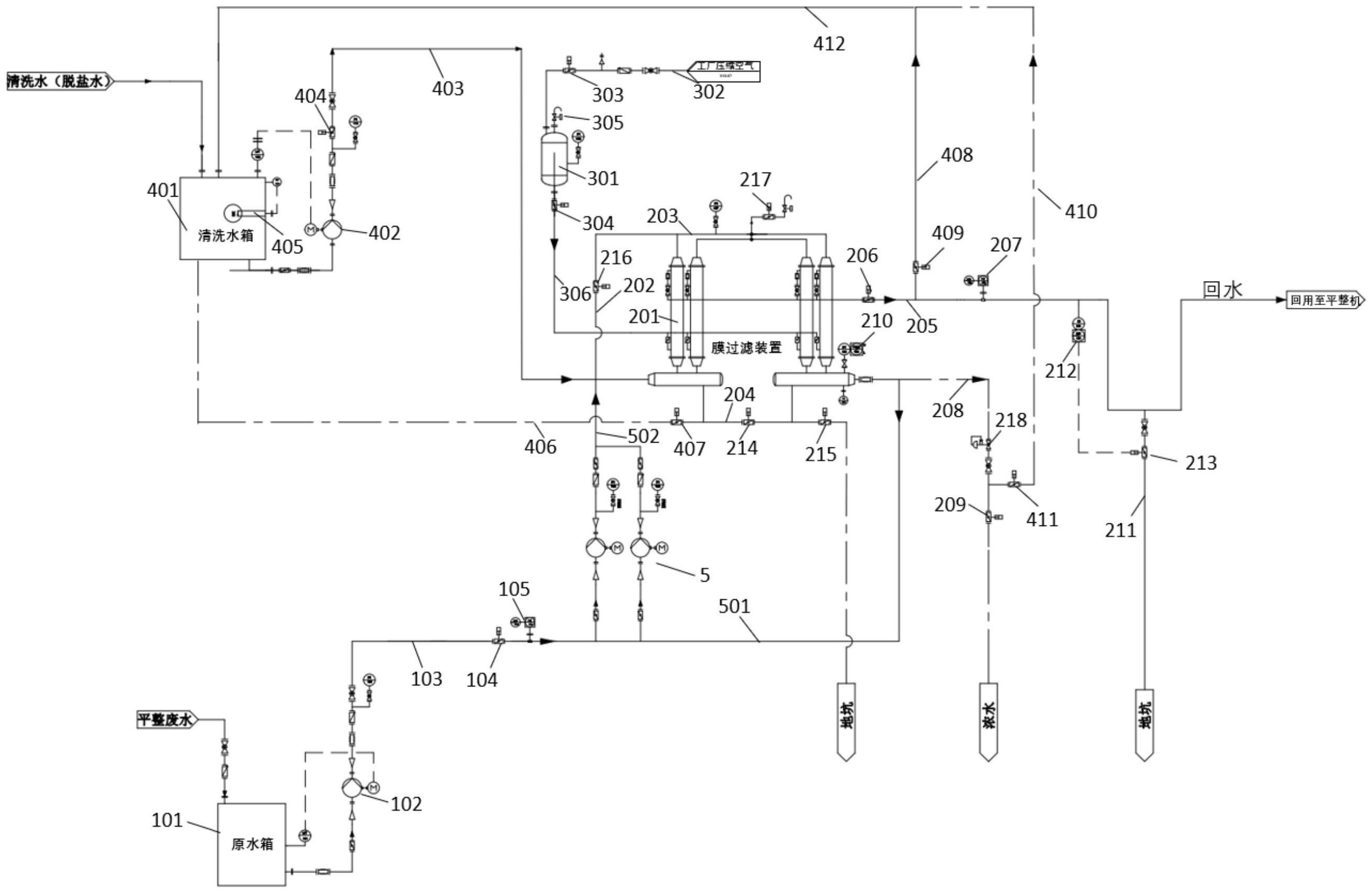

本發明公開了一種冷軋平整廢水處理系統及方法，其中冷軋平整廢水處理系統包括廢水來料裝置、反沖洗裝置、清洗裝置、膜過濾裝置、循環泵組和控制系統；廢水來料裝置通過進水管、循環管與膜過濾裝置連接；反沖洗裝置通過反沖洗管與膜過濾裝置連接；清洗裝置通過清洗管與膜過濾裝置連接；膜過濾裝置利用其內設置的膜組件將來自廢水來料裝置的廢水進行膜過濾處理，該膜過濾裝置上設有產水管和濃水管；循環泵組與進水管連接，該循環泵組設于循環管上，其通過循環支管與濃水管連接；控制系統用以控制廢水的處理過程以及膜過濾裝置的反沖洗和化學清洗。本發明的工藝流短，設備占地面積小，能夠解決平整機組用水無法循環利用的問題。

權利要求書

1.一種冷軋平整廢水處理系統，其特征在于，包括廢水來料裝置、反沖洗裝置、清洗裝置、膜過濾裝置、循環泵組和控制系統；所述廢水來料裝置通過進水管、循環管與所述膜過濾裝置連接，該廢水來料裝置內的平整廢水經所述進水管、循環管進入到所述膜過濾裝置內進行膜過濾處理；所述反沖洗裝置通過反沖洗管與所述膜過濾裝置連接，該反沖洗裝置利用其內的水對所述膜過濾裝置內的膜組件進行反沖洗；所述清洗裝置通過清洗管與所述膜過濾裝置連接，該清洗裝置利用其內的清洗水對所述膜過濾裝置進行化學清洗；所述膜過濾裝置利用其內設置的膜組件將來自所述廢水來料裝置的平整廢水進行膜過濾處理，該膜過濾裝置上設有排出產水的產水管和排出濃水的濃水管；所述循環泵組與所述進水管連接，所述循環泵組設于所述循環管上，所述循環泵組通過循環支管與所述濃水管連接；該循環泵組用以將所述膜過濾裝置處理后的濃水返回至所述膜過濾裝置進行循環處理；所述控制系統分別與廢水來料裝置、反沖洗裝置、清洗裝置、膜過濾裝置、循環泵組連接，該控制系統用以控制廢水的處理過程以及所述膜過濾裝置的反沖洗和化學清洗。

2.根據權利要求1所述的冷軋平整廢水處理系統，其特征在于：所述廢水來料裝置包括與廢水連接的原水箱、與所述原水箱連接的給料泵以及控制所述進水管開閉的進水閥；所述原水箱內的廢水在所述給料泵的作用下進入到所述膜過濾裝置進行膜過濾處理；和/或所述反沖洗裝置包括反沖罐、與反沖罐連接的壓縮空氣管、控制所述反沖洗管開閉的反沖洗閥以及設于所述反沖罐上的反沖排氣閥；所述反沖洗管與所述膜過濾裝置的產水出口連接；所述壓縮空氣管上設有用以控制壓縮空氣管開閉的進氣閥；所述反沖罐內的水在壓縮空氣的作用下進入到所述膜過濾裝置內對所述膜組件進行反沖洗；和/或所述清洗裝置包括與清洗水連接的清洗水箱、與所述清洗水箱連接的清洗泵、控制所述清洗管開閉清洗閥以及將所述清洗水箱內的清洗水加熱的加熱器；所述清洗水箱內的清洗水在清洗泵的作用下進入到所述膜過濾裝置內進行化學清洗。

3.根據權利要求1所述的冷軋平整廢水處理系統，其特征在于，所述膜過濾裝置包括多個膜過濾機構、控制產水管開閉的產水閥以及控制所述濃水管開閉的濃水閥；所述多個膜過濾機構的上部通過主排氣管連接，該多個膜過濾機構的下部通過第一管道連接；每一膜過濾機構的上部均設有與所述產水管連接的產水出口，下部均設有與所述濃水管連接的濃水出口；所述第一管道上設有隔斷閥，該第一管道通過放空管與地坑連通，該放空管上設有放空閥；所述產水管上設有用以排放不合格產水的不合格產水支管，該不合格產水支管上設有不合格產水閥。

4.根據權利要求3所述的冷軋平整廢水處理系統，其特征在于：所述循環管上設有用以循環泵組排氣的輔助排氣管，該輔助排氣管的另一端與所述主排氣管連接，該輔助排氣管上設有第一排氣閥，所述主排氣管上設有第二排氣閥；和/或所述膜過濾機構內設有膜過濾組件，所述膜過濾組件上設有碳化硅非對稱分離膜，所述碳化硅非對稱分離膜包括支撐層和過濾層；所述支撐層采用碳化硅材質或氧化物陶瓷材質；所述過濾層采用99％以上純度的碳化硅材料；和/或所述濃水管上設有與控制系統連接的氣動調節閥，該氣動調節閥根據所述控制系統的信號自動調節其開度；和/或所述第一管道通過第二管道與所述清洗裝置連接，該第二管道上設有清洗放空閥；和/或所述產水管通過清洗產水管與所述清洗裝置的清洗回水管連接，該清洗產水管上設有清洗產水閥；和/或所述濃水管通過清洗濃水管與所述清洗裝置的清洗回水管連接，該清洗濃水管上設有清洗濃水閥。

5.根據權利要求1所述的冷軋平整廢水處理系統，其特征在于，所述控制系統包括來料控制模塊、過濾控制模塊、反沖洗控制模塊、清洗控制模塊以及輸入模塊；所述來料控制模塊用以調節所述廢水來料裝置內原水箱的液位高度和控制廢水進入所述膜處理模塊；所述過濾控制模塊用以控制廢水進行膜過濾處理以及經膜過濾處理后的濃水的循環處理；所述反沖洗控制模塊用以控制所述反沖洗裝置對所述膜過濾裝置進行反沖洗；所述清洗控制模塊用以控制所述清洗裝置對所述膜過濾裝置進行化學清洗；所述輸入模塊用以人工進行廢水處理的控制和參數設定。

6.根據權利要求1所述的冷軋平整廢水處理系統，其特征在于，所述冷軋平整廢水處理系統還包括與所述控制系統連接的液位計、進水流量計、產水流量計、電導率傳感器和工作壓力傳感器；所述液位計分設于所述廢水來料裝置、清洗裝置上，用于檢測所述廢水來料裝置的原水箱、清洗裝置的清洗水箱的液位；所述進水流量計設于所述進水管上，用以檢測廢水的進水流量；所述產水流量計設于所述產水管上，用以檢測所述膜過濾裝置的產水的流量；所述電導率傳感器設于所述產水閥上，用以檢測所述膜過濾裝置產水是否合格，若不合格則通過與產水管連接的不合格產水支管排至地坑；所述工作壓力傳感器設于所述膜過濾裝置上，用以檢測所述膜過濾裝置的工作壓力。

7.一種采用如權利要求1-6任一項所述的冷軋平整廢水處理系統的冷軋平整廢水處理方法，其特征在于，利用膜過濾裝置對廢水進行膜過濾處理，并在廢水的膜過濾處理過程中，進行膜過濾裝置的反沖洗和膜過濾裝置的化學清洗。

8.根據權利要求7所述的冷軋平整廢水處理方法，其特征在于：所述廢水的膜過濾處理過程為：設定原水箱的目標液位、廢水的回收比和膜過濾裝置的最大工作壓力，然后啟動給料泵，打開進水閥并進行排氣，之后關閉排氣并啟動循環泵組、打開產水閥，對廢水進行膜過濾處理，得到產水和濃水，當所述產水的電導率≤20μs/cm時，作為合格的產水經產水管回用，所述濃水管上的氣動調節閥根據控制系統的信號自動調節其開度，一部分濃水經循環泵組返回至膜過濾裝置進行循環處理，一部分濃水經所述濃水管排出；和/或所述膜過濾裝置的反沖洗過程為：在所述廢水的膜過濾處理過程中，采用脈沖反沖洗的方式對所述膜過濾裝置進行定期反沖洗，關閉產水閥，打開反沖洗裝置的進氣閥和反沖洗閥，利用壓縮空氣將反沖罐中的清水反沖洗到膜過濾裝置內膜組件的產水側，對膜組件的膜面進行清洗，之后關閉進氣閥，打開反沖排氣閥，所述膜過濾處理內的產水經反沖洗管將反沖罐內充滿后，關閉反沖洗閥、反沖排氣閥，反沖洗結束；和/或所述膜過濾裝置的化學清洗過程為：將清洗藥劑加入到清洗水中，并對清洗水箱內的清洗水進行加熱，關閉產水閥和濃水閥，打開清洗產水閥、清洗濃水閥，開啟清洗泵，對所述膜過濾裝置進行循環清洗，清洗結束后打開清洗放空閥、隔斷閥，將清洗廢液放回至清洗水箱，或清洗結束后打開放空閥、隔斷閥，將清洗廢液排至地坑。

9.根據權利要求8所述的冷軋平整廢水處理方法，其特征在于：在廢水的膜過濾處理中，所述循環泵組提供的循環流速為2～5米/秒；和/或在廢水的膜過濾處理中，當膜過濾裝置的工作壓力＞0.4MPa時，控制系統報警，此時停止廢水的膜過濾處理或繼續進行廢水的膜過濾處理直至所述工作壓力達到設定的最大工作壓力時停止廢水的膜過濾處理，并進行所述膜過濾裝置的化學清洗；和/或在膜過濾裝置的反沖洗過程中，所述反沖洗的持續時間為5～30秒；和/或在膜過濾裝置的化學清洗過程中，所述清洗藥劑包括NaOH和表面活性劑，所述表面活性劑采用中性表面活性劑或堿性表面活性劑；和/或在膜過濾裝置的化學清洗過程中，稀釋后的清洗水中的加熱溫度為50～75℃；和/或在膜過濾裝置的化學清洗過程中，所述清洗水的循環清洗時間為10～30分鐘。

10.根據權利要求9所述的冷軋平整廢水處理方法，其特征在于，所述膜過濾裝置的化學清洗過程中：所述清洗藥劑中NaOH的濃度為20～28wt％，表面活性劑的添加量為1～5wt％；和/或?qū)⒛み^濾裝置內排空，并將所述清洗水箱內的清洗水進行稀釋，之后稀釋后的清洗水進入到膜過濾裝置內進行化學清洗，所述稀釋后的清洗水中的NaOH的濃度為2～5wt％。

發明內容

針對現有技術中存在的平整機組用水無法循環利用問題，本發明的目的是提供一種冷軋平整廢水處理系統及方法，采用膜過濾方法對冷軋平整廢水進行凈化回收利用，將冷軋平整廢水在冷軋機組就地處理后直接回用至平整機，整個工藝流短，設備占地面積小，能夠解決平整機組用水無法循環利用的問題。

為實現上述目的，本發明采用如下技術方案：

本發明的提供了一種冷軋平整廢水處理系統，包括廢水來料裝置、反沖洗裝置、清洗裝置、膜過濾裝置、循環泵組和控制系統；

所述廢水來料裝置通過進水管、循環管與所述膜過濾裝置連接，該廢水來料裝置內的平整廢水經所述進水管、循環管進入到所述膜過濾裝置內進行膜過濾處理；

所述反沖洗裝置通過反沖洗管與所述膜過濾裝置連接，該反沖洗裝置利用其內的水對所述膜過濾裝置內的膜組件進行反沖洗；

所述清洗裝置通過清洗管與所述膜過濾裝置連接，該清洗裝置利用其內的清洗水對所述膜過濾裝置進行化學清洗；

所述膜過濾裝置利用其內設置的膜組件將來自所述廢水來料裝置的平整廢水進行膜過濾處理，該膜過濾裝置上設有排出產水的產水管和排出濃水的濃水管；

所述循環泵組與所述進水管連接，所述循環泵組設于所述循環管上，所述循環泵組通過循環支管與所述濃水管連接；該循環泵組用以將所述膜過濾裝置處理后的濃水返回至所述膜過濾裝置進行循環處理；

所述控制系統分別與廢水來料裝置、反沖洗裝置、清洗裝置、膜過濾裝置、循環泵組連接，該控制系統用以控制廢水的處理過程以及所述膜過濾裝置的反沖洗和化學清洗。

優選的，所述廢水來料裝置包括與廢水連接的原水箱、與所述原水箱連接的給料泵以及控制所述進水管開閉的進水閥；所述原水箱內的廢水在所述給料泵的作用下進入到所述膜過濾裝置進行膜過濾處理；和/或

所述反沖洗裝置包括反沖罐、與反沖罐連接的壓縮空氣管、控制所述反沖洗管開閉的反沖洗閥以及設于所述反沖罐上的反沖排氣閥；所述反沖洗管與所述膜過濾裝置的產水出口連接；所述壓縮空氣管上設有用以控制壓縮空氣管開閉的進氣閥；所述反沖罐內的水在壓縮空氣的作用下進入到所述膜過濾裝置內對所述膜組件進行反沖洗；和/或

所述清洗裝置包括與清洗水連接的清洗水箱、與所述清洗水箱連接的清洗泵、控制所述清洗管開閉清洗閥以及將所述清洗水箱內的清洗水加熱的加熱器；所述清洗水箱內的清洗水在清洗泵的作用下進入到所述膜過濾裝置內進行化學清洗。

優選的，所述膜過濾裝置包括多個膜過濾機構、控制產水管開閉的產水閥以及控制所述濃水管開閉的濃水閥；所述多個膜過濾機構的上部通過主排氣管連接，該多個膜過濾機構的下部通過第一管道連接；每一膜過濾機構的上部均設有與所述產水管連接的產水出口，下部均設有與所述濃水管連接的濃水出口；所述第一管道上設有隔斷閥，該第一管道通過放空管與地坑連通，該放空管上設有放空閥；所述產水管上設有用以排放不合格產水的不合格產水支管，該不合格產水支管上設有不合格產水閥。

優選的，所述循環管上設有用以循環泵組排氣的輔助排氣管，該輔助排氣管的另一端與所述主排氣管連接，該輔助排氣管上設有第一排氣閥，所述主排氣管上設有第二排氣閥；和/或

所述膜過濾機構內設有膜過濾組件，所述膜過濾組件上設有碳化硅非對稱分離膜，所述碳化硅非對稱分離膜包括支撐層和過濾層；所述支撐層采用碳化硅材質或氧化物陶瓷材質；所述過濾層采用99％以上純度的碳化硅材料；和/或

所述濃水管上設有與控制系統連接的氣動調節閥，該氣動調節閥根據所述控制系統的信號自動調節其開度；和/或

所述第一管道通過第二管道與所述清洗裝置連接，該第二管道上設有清洗放空閥；和/或

所述產水管通過清洗產水管與所述清洗裝置的清洗回水管連接，該清洗產水管上設有清洗產水閥；和/或

所述濃水管通過清洗濃水管與所述清洗裝置的清洗回水管連接，該清洗濃水管上設有清洗濃水閥。

優選的，所述控制系統包括來料控制模塊、過濾控制模塊、反沖洗控制模塊、清洗控制模塊以及輸入模塊；所述來料控制模塊用以調節所述廢水來料裝置內原水箱的液位高度和控制廢水進入所述膜處理模塊；所述過濾控制模塊用以控制廢水進行膜過濾處理以及經膜過濾處理后的濃水的循環處理；所述反沖洗控制模塊用以控制所述反沖洗裝置對所述膜過濾裝置進行反沖洗；所述清洗控制模塊用以控制所述清洗裝置對所述膜過濾裝置進行化學清洗；所述輸入模塊用以人工進行廢水處理的控制和參數設定。

優選的，所述冷軋平整廢水處理系統還包括與所述控制系統連接的液位計、進水流量計、產水流量計、電導率傳感器和工作壓力傳感器；所述液位計分設于所述廢水來料裝置、清洗裝置上，用于檢測所述廢水來料裝置的原水箱、清洗裝置的清洗水箱的液位；所述進水流量計設于所述進水管上，用以檢測廢水的進水流量；所述產水流量計設于所述產水管上，用以檢測所述膜過濾裝置的產水的流量；所述電導率傳感器設于所述產水閥上，用以檢測所述膜過濾裝置產水是否合格，若不合格則通過與產水管連接的不合格產水支管排至地坑；所述工作壓力傳感器設于所述膜過濾裝置上，用以檢測所述膜過濾裝置的工作壓力。

本發明的第二方面提供一種采用如本發明第一方面所述的冷軋平整廢水處理系統的冷軋平整廢水處理方法，利用膜過濾裝置對廢水進行膜過濾處理，并在廢水的膜過濾處理過程中，進行膜過濾裝置的反沖洗和膜過濾裝置的化學清洗。

優選的，所述廢水的膜過濾處理過程為：設定原水箱的目標液位、廢水的回收比和膜過濾裝置的最大工作壓力，然后啟動給料泵，打開進水閥并進行排氣，之后關閉排氣并啟動循環泵組、打開產水閥，對廢水進行膜過濾處理，得到產水和濃水，當所述產水的電導率≤20μs/cm時，作為合格的產水經產水管回用，所述濃水管上的氣動調節閥根據控制系統的信號自動調節其開度，一部分濃水經循環泵組返回至膜過濾裝置進行循環處理，一部分濃水經所述濃水管排出；和/或

所述膜過濾裝置的反沖洗過程為：在所述廢水的膜過濾處理過程中，采用脈沖反沖洗的方式對所述膜過濾裝置進行定期反沖洗，關閉產水閥，打開反沖洗裝置的進氣閥和反沖洗閥，利用壓縮空氣將反沖罐中的清水反沖洗到膜過濾裝置內膜組件的產水側，對膜組件的膜面進行清洗，之后關閉進氣閥，打開反沖排氣閥，所述膜過濾裝置內的產水經反沖洗管將反沖罐內充滿后，關閉反沖洗閥、反沖排氣閥，反沖洗結束；和/或

所述膜過濾裝置的化學清洗過程為：將清洗藥劑加入到清洗水中，并對清洗水箱內的清洗水進行加熱，關閉產水閥和濃水閥，打開清洗產水閥、清洗濃水閥，開啟清洗泵，對所述膜過濾裝置進行循環清洗，清洗結束后打開清洗放空閥、隔斷閥，將清洗廢液放回至清洗水箱，或清洗結束后打開放空閥、隔斷閥，將清洗廢液排至地坑。

優選的，在廢水的膜過濾處理中，所述循環泵組提供的循環流速為2～5米/秒；和/或

在廢水的膜過濾處理中，當膜過濾裝置的工作壓力＞0.4MPa時，控制系統報警，此時停止廢水的膜過濾處理或繼續進行廢水的膜過濾處理直至所述工作壓力達到設定的最大工作壓力時停止廢水的膜過濾處理，并進行所述膜過濾裝置的化學清洗；和/或

在膜過濾裝置的反沖洗過程中，所述反沖洗的持續時間為5～30秒；和/或

在膜過濾裝置的化學清洗過程中，所述清洗藥劑包括NaOH和表面活性劑，所述表面活性劑采用中性表面活性劑或堿性表面活性劑；和/或

在膜過濾裝置的化學清洗過程中，稀釋后的清洗水中的加熱溫度為50～75℃；和/或

在膜過濾裝置的化學清洗過程中，所述清洗水的循環清洗時間為10～30分鐘。

優選的，所述膜過濾裝置的化學清洗過程中：

所述清洗藥劑中NaOH的濃度為20～28wt％，表面活性劑的添加量為1～5wt％；和/或

將膜過濾裝置內排空，并將所述清洗水箱內的清洗水進行稀釋，之后稀釋后的清洗水進入到膜過濾裝置內進行化學清洗，所述稀釋后的清洗水中的NaOH的濃度為2～5wt％。

本發明所提供的冷軋平整廢水處理系統及方法，具有以下有益效果：

1、本發明的冷軋平整廢水處理系統及方法，將平整機組廢水作為工藝段水來處理，在冷軋機組就地處理后回用至平整機組，整個工藝流程短，設備占地面積小，適用于機組的技改項目；

2、本發明的冷軋平整廢水處理系統及方法，采用碳化硅非對稱分離膜在錯流過濾的條件下，利用純質碳化硅膜的油水分離特性，去除冷軋平整廢水中的油、鐵粉和鋅粉，并達到平整機組用水的水質要求；

3、本發明的冷軋平整廢水處理系統的自動控制主要依靠自動閥和儀表實現對冷軋平整廢水的過濾以及膜過濾模塊的反沖洗和清洗，整個系統集成度高，自動化程度高，通過設定回收比、水箱目標液位值、最大工作過壓力，冷軋平整廢水處理系統即可自動處理冷軋平整廢水。

（發明人：徐秉坤;張亞林;柯陽林;顧衛東）
