公布日：2023.06.06

申請日：2023.05.09

分類號：C02F3/10(2023.01)I;B01D36/02(2006.01)I;C02F103/20(2006.01)N

摘要

本發明涉及廢水凈化處理技術領域，尤其涉及一種養殖廢水處理設備。本發明的技術問題為：現有技術中，被濾料截留的懸浮物在濾層中堆積，濾層的水流阻力逐漸增大，采用反沖洗時，大量的沖洗水對生物膜進行沖刷，易造成生物膜損傷及脫落，同時反沖洗使濾料翻騰埋藏生物膜，嚴重影響生物膜的再生，影響生化處理效果。本發明的技術方案為：一種養殖廢水處理設備，包括有慢濾池和廢水管等；慢濾池上設置有用于養殖廢水進入的廢水管。本發明實現了隔離條將收卷起來的生物膜隔離開，避免生物膜與濾布直接接觸擠壓，造成生物膜損壞，隔離條上的刷毛增大了生物膜的附著面積，收卷時生物膜不會從濾布上脫落受損，避免養殖廢水處理中生化處理效果不佳的問題。

權利要求書

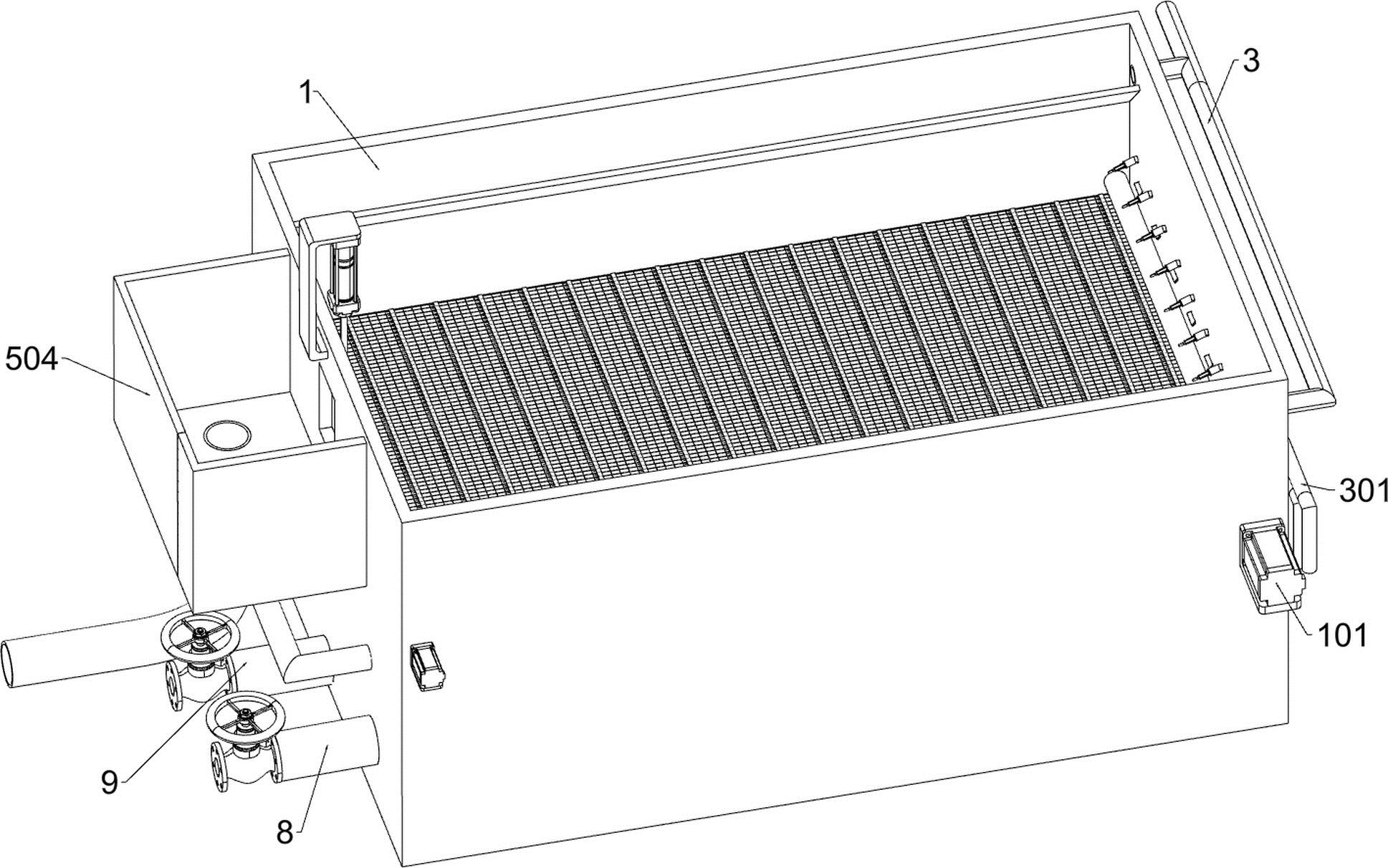

1.一種養殖廢水處理設備，包括有慢濾池（1）、廢水管（3）、承托板（5）、第一進水管（8）和第一出水管（9）；慢濾池（1）上設置有用于養殖廢水進入的廢水管（3）；慢濾池（1）內安裝有承托板（5）；慢濾池（1）左側下部設置有反沖洗進水的第一進水管（8）；慢濾池（1）左側下部安裝有過濾后養殖廢水排出的第一出水管（9）；其特征在于：還包括有濾料（4）、第一濾帽（6）、濾布（7）和收放組件；承托板（5）上鋪設有物理過濾養殖廢水的濾料（4）；承托板（5）上安裝有若干個可阻擋濾料（4）流出的第一濾帽（6）；濾料（4）上表面設置有可培養及承載生物膜的濾布（7）；慢濾池（1）內安裝有對濾布（7）進行收卷的收放組件；還包括有環形橡膠片（401），為單邊固定結構，即上邊緣或下邊緣固定，非固定邊緣可打開；若干個第一濾帽（6）上均設置有一個可對污泥進行截留的環形橡膠片（401）；還包括有隔離條（201）和刷毛（202）；濾布（7）上設置有若干個可對生物膜進行隔開的隔離條（201）；若干個隔離條（201）左側安裝有刷毛（202）；還包括有擋水板（2），慢濾池（1）上設置有擋水板（2）；兩個擋水板（2）均與慢濾池（1）內壁呈傾斜向上四十五度，且廢水管（3）的出水口位于擋水板（2）夾角內；收放組件包括有第一電機（101）、收卷輥（102）、第二電機（103）、繩輪（104）、繩索（105）和固定塊（106）；慢濾池（1）上安裝有第一電機（101）；第一電機（101）輸送端固接有對濾布（7）進行收卷的收卷輥（102）；慢濾池（1）左側設置有兩個前后相對稱的第二電機（103）；兩個第二電機（103）上各安裝有一個繩輪（104）；兩個繩輪（104）上均連接有繩索（105）首端；兩根繩索（105）尾端均與固定塊（106）進行連接；濾布（7）左側上表面安裝有固定塊（106）；濾布（7）右側上表面固接于收卷輥（102）；還包括有清潔系統，清潔系統包括有第二進水管（301）和第一噴頭（302）；慢濾池（1）右側設置有第二進水管（301）；第二進水管（301）上安裝有若干個出水口呈四十五度斜向下的第一噴頭（302），且第一噴頭（302）位于收卷輥（102）正上方；第一噴頭（302）呈四十五度斜向下安裝于第二進水管（301）上；清潔系統還包括有第三進水管（303）和第二噴頭（304）；慢濾池（1）右側設置有第三進水管（303），第三進水管（303）位于第二進水管（301）正下方，且第三進水管（303）高于收卷輥（102）；第三進水管（303）上設置有若干個可滴水的第二噴頭（304）；第二噴頭（304）的出水口位于收卷輥（102）上側四分點和右側四分點之間，并且與收卷輥（102）的夾角為三十至四十五度之間；還包括有排廢水系統，排廢水系統包括有第二出水管（501）、第二濾帽（502）、支架（503）、氣缸（504）、擋板（505）、廢水池（506）和第三出水管（507）；慢濾池（1）左側安裝有可對反沖洗廢水進行排放的廢水池（506），廢水池（506）高于濾料（4），防止反沖洗時濾料（4）隨著反沖洗廢水排入廢水池（506）；廢水池（506）底部連接有可排放反沖洗廢水的第三出水管（507）；慢濾池（1）上左側設置有電控導通的第二出水管（501），第二出水管（501）與第三出水管（507）相連通，且第二出水管（501）高度處于濾料（4）底部；第二出水管（501）上安裝有可攔截濾料（4）的第二濾帽（502）；慢濾池（1）上左側上部設置有支架（503）；支架（503）上安裝有可驅動擋板（505）上下移動的氣缸（504）；氣缸（504）輸出端固接有可攔截廢水的擋板（505）。

2.根據權利要求1所述的一種養殖廢水處理設備，其特征在于：所述環形橡膠片（401）上側固定在第一濾帽（6）中部偏上部位，環形橡膠片（401）下側覆蓋至第一濾帽（6）濾孔底部。

3.根據權利要求1所述的一種養殖廢水處理設備，其特征在于：所述環形橡膠片（401）下側與第一濾帽（6）濾孔底部貼合，并且環形橡膠片（401）上側為可開合狀態。

發明內容

為了克服現有技術中，被濾料截留的懸浮物在濾層中堆積，濾層的水流阻力逐漸增大，采用反沖洗時，大量的沖洗水對生物膜進行沖刷，易造成生物膜損傷及脫落，同時反沖洗使濾料翻騰埋藏生物膜，嚴重影響生物膜的再生，影響生化處理效果的缺點，本發明提供一種養殖廢水處理設備。

本發明的技術方案為：一種養殖廢水處理設備，包括有慢濾池、廢水管、承托板、第一進水管和第一出水管；慢濾池上設置有用于養殖廢水進入的廢水管；慢濾池內安裝有承托板；慢濾池左側下部設置有反沖洗進水的第一進水管；慢濾池左側下部安裝有過濾后養殖廢水排出的第一出水管；還包括有濾料、第一濾帽、濾布和收放組件；承托板上鋪設有物理過濾養殖廢水的濾料；承托板上安裝有若干個可阻擋濾料流出的第一濾帽；濾料上表面設置有可培養及承載生物膜的濾布；慢濾池內安裝有對濾布進行收卷的收放組件。

更為優選的是，還包括有擋水板，慢濾池上設置有擋水板；兩個擋水板均與慢濾池內壁呈傾斜向上四十五度，且廢水管的出水口位于擋水板夾角內。

更為優選的是，收放組件包括有第一電機、收卷輥、第二電機、繩輪、繩索和固定塊；慢濾池上安裝有第一電機；第一電機輸送端固接有對濾布進行收卷的收卷輥；慢濾池左側設置有兩個前后相對稱的第二電機；兩個第二電機上各安裝有一個繩輪；兩個繩輪上均連接有繩索首端；兩根繩索尾端均與固定塊進行連接；濾布左側上表面安裝有固定塊；濾布右側上表面固接于收卷輥。

更為優選的是，還包括有隔離條和刷毛；濾布上設置有若干個可對生物膜進行隔開的隔離條；若干個隔離條左側安裝有刷毛。

更為優選的是，還包括有清潔系統，清潔系統包括有第二進水管和第一噴頭；慢濾池右側設置有第二進水管；第二進水管上安裝有若干個出水口呈四十五度斜向下的第一噴頭，且第一噴頭位于收卷輥正上方。

更為優選的是，第一噴頭呈四十五度斜向下安裝于第二進水管上。

更為優選的是，清潔系統還包括有第三進水管和第二噴頭；慢濾池右側設置有第三進水管，第三進水管位于第二進水管正下方，且第三進水管高于收卷輥；第三進水管上設置有若干個可滴水的第二噴頭；第二噴頭的出水口位于收卷輥上側四分點和右側四分點之間，并且與收卷輥的夾角為三十至四十五度之間。

更為優選的是，還包括有環形橡膠片；若干個第一濾帽上均設置有一個可對污泥進行截留的環形橡膠片；環形橡膠片上側固定在第一濾帽中部偏上部位，環形橡膠片下側覆蓋至第一濾帽濾孔底部。

更為優選的是，環形橡膠片下側與第一濾帽濾孔底部貼合，并且環形橡膠片上側為可開合狀態。

更為優選的是，還包括有排廢水系統，排廢水系統包括有第二出水管、第二濾帽、支架、氣缸、擋板、廢水池和第三出水管；慢濾池左側安裝有可對反沖洗廢水進行排放的廢水池，廢水池高于濾料，防止反沖洗時濾料隨著反沖洗廢水排入廢水池；廢水池底部連接有可排放反沖洗廢水的第三出水管；慢濾池上左側設置有電控導通的第二出水管，第二出水管與第三出水管相連通，且第二出水管高度處于濾料底部；第二出水管上安裝有可攔截濾料的第二濾帽；慢濾池上左側上部設置有支架；支架上安裝有可驅動擋板上下移動的氣缸；氣缸輸出端固接有可攔截廢水的擋板。

有益效果：本發明實現了濾布上的隔離條將收卷起來的濾布上的生物膜隔離開，避免生物膜與濾布直接接觸擠壓，造成生物膜損壞，與此同時，隔離條上的刷毛增大了生物膜的附著面積，進而在收卷時生物膜不會從濾布上脫落受損，避免在后續的養殖廢水處理中生化處理效果不佳的問題。

在水流通過第一噴頭時，水流在沖落老化生物膜的同時不會對保持有活性的生物膜造成損傷及脫落，老化生物膜失去活性后易于脫落，且保持有活性的生物膜具有一定的附著性，避免老化的生物膜無法脫落占用空間。

當部分污泥流至承托板上表面，第一濾帽上的環形橡膠片截留住流至承托板上的污泥，防止大量污泥通過第一濾帽滲透至慢濾池底部，影響?zhàn)B殖廢水過濾后的水質。

（發明人：黃初）
