公布日：2023.05.30
申請日：2022.12.06
分類號：C02F1/38(2023.01)I;C02F1/40(2023.01)I
摘要
本發明提供一種用于油污廢水處理用旋流分離設備，涉及廢水處理技術領域，包括設備本體，所述設備本體的進水口、出水口以及出油口處均固定連接有連接法蘭，所述環形固定架一側固定連接有安裝組件，所述安裝組件上固定連接有三個防塵機構，通過設置第二防塵組件，在設備運輸前，通過堵塊將設備的進出口堵住，能夠避免雜物進入設備內部，還能夠避免設備的進出口在運輸途中受到撞擊或發生磨損，通過設置第一防塵組件，能夠在設備使用過程中，將連接法蘭罩設在彈性防護罩內部，能夠避免設備連接處有灰塵或雜物堆積，影響設備的分流效果，且對連接處的緊固件起到防護的作用，方便后期維護和拆卸。
權利要求書

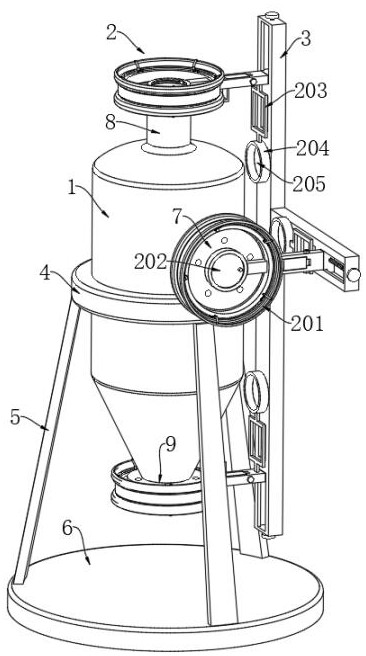

1.一種用于油污廢水處理用旋流分離設備，包括設備本體（1），其特征在于：所述設備本體（1）通過環形固定架（4）和支撐柱（5）固定安裝在底座（6）上，所述設備本體（1）的進水口（10）、出水口（9）以及出油口（8）處均固定連接有連接法蘭（7），所述環形固定架（4）一側固定連接有安裝組件（3），所述安裝組件（3）上固定連接有三個防塵機構（2），三個防塵機構（2）分別對應設置在進水口（10）、出水口（9）和出油口（8）處；所述安裝組件（3）包括安裝架（301），所述安裝架（301）中部與環形固定架（4）固定連接，所述安裝架（301）呈T字型且三端分別與進水口（10）、出水口（9）和出油口（8）的位置相對應，所述安裝架（301）三端均開設有限位槽（302），每個所述限位槽（302）內部均貫穿且轉動連接有螺紋桿（303）；每個所述螺紋桿（303）桿身上均螺紋連接有限位塊（304），每個所述限位塊（304）均與相應的限位槽（302）內壁滑動連接，所述安裝架（301）三端且位于限位槽（302）一側均開設有凹槽（305）；所述防塵機構（2）包括第一防塵組件（201）和第二防塵組件（202），所述第一防塵組件（201）包括第一連接塊（2011），所述第一連接塊（2011）一端與限位塊（304）固定連接，所述第一連接塊（2011）另一端固定連接有環形安裝塊（2013），所述第一連接塊（2011）中部開設有活動槽（2012），所述第二防塵組件（202）包括第二連接塊（2021），所述第二連接塊（2021）活動設置在活動槽（2012）內，所述第二連接塊（2021）一端通過螺栓（2024）與第一連接塊（2011）固定；所述第一連接塊（2011）靠近安裝架（301）的一端固定連接有連接架（203），所述連接架（203）遠離第一連接塊（2011）的一端固定連接有底盤（204），所述底盤（204）遠離安裝架（301）的一側中部開設有放置槽（205），所述環形安裝塊（2013）上下表面外邊緣處均固定連接有固定環（2014），每個所述固定環（2014）內部均開設有固定槽（2015），所述環形安裝塊（2013）上下表面均轉動連接有若干羊角桿（2018），兩側的所述羊角桿（2018）上均罩設有彈性防塵罩（2019）；每個所述羊角桿（2018）靠近環形安裝塊（2013）的一端桿身上均開設有齒槽（20182），每個所述羊角桿（2018）遠離環形安裝塊（2013）的一端均開設有卡槽（20181），所述彈性防塵罩（2019）一端套設在固定槽（2015）內，所述彈性防塵罩（2019）另一端卡在卡槽（20181）內，所述環形安裝塊（2013）上下表面且位于固定環（2014）內側均轉動連接有轉動環（2016），每個所述轉動環（2016）內壁均一體化設置有若干與齒槽（20182）相對應的齒牙（2017），所述齒牙（2017）與齒槽（20182）嚙合；所述第二連接塊（2021）上一體化設置有與羊角桿（2018）和彈性防塵罩（2019）位置相對應的第三連接塊（2029），所述第二連接塊（2021）遠離螺栓（2024）的一端固定連接有固定套筒（2022），所述固定套筒（2022）內部開設有螺紋連接槽（2023）。
2.根據權利要求1所述的一種用于油污廢水處理用旋流分離設備，其特征在于：所述環形固定架（4）固定套設在設備本體（1）中部外周面，所述支撐柱（5）兩端分別與環形固定架（4）下表面和底座（6）上表面固定連接。
3.根據權利要求1所述的一種用于油污廢水處理用旋流分離設備，其特征在于：所述固定套筒（2022）內部活動設置有螺紋連接盤（2025），所述螺紋連接盤（2025）遠離法蘭的一側轉動連接有控制手柄（2028），所述螺紋連接盤（2025）外周面與螺紋連接槽（2023）螺紋連接。
4.根據權利要求3所述的一種用于油污廢水處理用旋流分離設備，其特征在于：所述螺紋連接盤（2025）靠近法蘭的一側固定連接有堵塊（2026），所述堵塊（2026）上一體化設置有導向塊（2027），三個所述堵塊（2026）分別與進水口（10）、出水口（9）和出油口（8）內壁緊密貼合。
發明內容
針對現有技術的不足，本發明提供了一種用于油污廢水處理用旋流分離設備，能夠有效解決旋流分離器在使用前，其進水口、出水口以及出油口通常是未設置防塵或其他防護結構的，在設備運輸過程中，雜物容易從管口處進入設備內部，在設備運行時容易刮傷設備內壁，另外，在設備使用期間，其管口與管道連接處也容易出現灰塵堆積的情況，不僅會影響設備后續的拆卸和維護，還會對設備分離處理效果造成影響的問題。
為實現上述目的，本發明采取的技術方案為：
一種用于油污廢水處理用旋流分離設備，包括設備本體，所述設備本體通過環形固定架和支撐柱固定安裝在底座上，所述設備本體的進水口、出水口以及出油口處均固定連接有連接法蘭，所述環形固定架一側固定連接有安裝組件，所述安裝組件上固定連接有三個防塵機構，三個防塵機構分別對應設置在進水口、出水口和出油口處。
作為優選，所述環形固定架固定套設在設備本體中部外周面，所述支撐柱兩端分別與環形固定架下表面和底座上表面固定連接。
作為優選，所述安裝組件包括安裝架，所述安裝架中部與環形固定架固定連接，所述安裝架呈T字型且三端分別與進水口、出水口和出油口的位置相對應，所述安裝架三端均開設有限位槽，每個所述限位槽內部均貫穿且轉動連接有螺紋桿。
作為優選，每個所述螺紋桿桿身上均螺紋連接有限位塊，每個所述限位塊均與相應的限位槽內壁滑動連接，所述安裝架三端且位于限位槽一側均開設有凹槽。
作為優選，所述防塵機構包括第一防塵組件和第二防塵組件，所述第一防塵組件包括第一連接塊，所述第一連接塊一端與限位塊固定連接，所述第一連接塊另一端固定連接有環形安裝塊，所述第一連接塊中部開設有活動槽，所述第二防塵組件包括第二連接塊，所述第二連接塊活動設置在活動槽內，所述第二連接塊一端通過螺栓與第一連接塊固定。
作為優選，所述第一連接塊靠近安裝架的一端固定連接有連接架，所述連接架遠離第一連接塊的一端固定連接有底盤，所述底盤遠離安裝架的一側中部開設有放置槽，所述環形安裝塊上下表面外邊緣處均固定連接有固定環，每個所述固定環內部均開設有固定槽，所述環形安裝塊上下表面均轉動連接有若干羊角桿，兩側的所述羊角桿上均罩設有彈性防塵罩。
作為優選，每個所述羊角桿靠近環形安裝塊的一端桿身上均開設有齒槽，每個所述羊角桿遠離環形安裝塊的一端均開設有卡槽，所述彈性防塵罩一端套設在固定槽內，所述彈性防塵罩另一端卡在卡槽內，所述環形安裝塊上下表面且位于固定環內側均轉動連接有轉動環，每個所述轉動環內壁均一體化設置有若干與齒槽相對應的齒牙，所述齒牙與齒槽嚙合。
作為優選，所述第二連接塊上一體化設置有與羊角桿和彈性防塵罩位置相對應的第三連接塊，所述第二連接塊遠離螺栓的一端固定連接有固定套筒，所述固定套筒內部開設有螺紋連接槽。
作為優選，所述固定套筒內部活動設置有螺紋連接盤，所述螺紋連接盤遠離法蘭的一側轉動連接有控制手柄，所述螺紋連接盤外周面與螺紋連接槽螺紋連接。
作為優選，所述螺紋連接盤靠近法蘭的一側固定連接有堵塊，所述堵塊上一體化設置有導向塊，三個所述堵塊分別與進水口、出水口和出油口內壁緊密貼合。
與現有技術相比，本發明具有如下有益效果：
1、在設備各出口的連接法蘭與對應管道的法蘭連接后，通過轉動螺紋桿帶動限位塊以及環形安裝塊移動至兩個法蘭中部，使環形安裝塊套設在兩個法蘭的連接縫隙外，然后依次轉動其中一側的一個羊角桿，使其向內轉動，該羊角桿通過底部的齒槽與齒牙嚙合，從而帶動轉動環轉動，進而驅動其他的羊角桿同步轉動，在轉動過程中，彈性防塵罩從卡槽內滑出，并且沿著羊角桿的弧形桿面向內收縮，直至滑動至連接管道以及出口管道上收緊，從而能夠?qū)蓚�(gè)連接法蘭包裹在彈性防塵罩內部，避免設備出口和管道連接處有灰塵或雜物堆積，影響設備內部油廢水處理效果，同時也能對法蘭連接處所用到的緊固件進行保護，避免緊固件處有灰塵或污漬，避免外界環境對緊固件的影響，提高緊固件的使用壽命，方便了后期對設備本體的拆卸和維護。
2、在設備運輸和安裝之前，通過安裝組件帶動第一連接塊和第二連接塊同時朝著靠近連接法蘭的方向移動，直至固定套筒與連接法蘭表面相抵，然后通過轉動控制手柄帶動螺紋連接盤轉動，螺紋連接盤與螺紋連接槽之間相互配合，使得螺紋連接盤帶動堵塊和導向塊逐漸朝著設備管口內移動，直至堵塊與管口內壁貼緊，在安裝時，通過驅動限位塊帶動固定套筒反向移動，使堵塊從管口內移動出來，并且繼續移動一段距離，然后擰松螺栓，朝著靠近安裝架的方向翻轉第二連接塊和固定套筒，直至第二連接塊翻轉至與第一連接塊垂直，此時堵塊和導向塊剛好移動至底盤的放置槽內，然后將螺栓擰緊，使第二連接塊和堵塊的位置固定，在翻轉過程中，第三連接塊貫穿連接架后移動至凹槽內，通過該設置，一方面能夠避免雜物在設備使用前進入設備內部，在設備運行時劃傷設備內壁，另一方面能夠避免設備的進出口在運輸過程中受到撞擊或發生磨損。
（發明人：汪佳慧;趙明杰;郭清;劉曉曉;劉雪妮;王靜;張顥競;陳杰;栗勇田）
