公布日：2023.05.30
申請日：2021.11.26
分類號：C02F9/00(2023.01)I;C02F11/127(2019.01)I;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/72(2023.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種氨肟化廢水預處理系統，屬于化工廢水處理技術領域，包括氨肟化廢水池、氨肟化廢水提升泵、氨肟化廢水反應槽、高效澄清器、均質池、酸液加藥裝置、酸液投加泵、鐵鹽加藥裝置、鐵鹽投加泵、雙氧水投加泵、雙氧水加藥裝置、堿液投加泵、堿液加藥裝置、排泥泵、污泥濃縮池、污泥泵、污泥臥螺離心機。本發明的氨肟化廢水預處理系統，通過對氨肟化廢水進行處理，使得廢水有毒、有害有機物含量降低，提高可生化性，降低對后續生化處理毒害，實現后續廢水處理達標排放及回用，同時實現經濟發展與環境效益的平衡。
權利要求書
1.一種氨肟化廢水預處理系統，其特征在于：包括氨肟化廢水池、氨肟化廢水提升泵、氨肟化廢水反應槽、高效澄清器、均質池、酸液加藥裝置、酸液投加泵、鐵鹽加藥裝置、鐵鹽投加泵、雙氧水投加泵、雙氧水加藥裝置、堿液投加泵、堿液加藥裝置、排泥泵、污泥濃縮池、污泥泵、污泥臥螺離心機；氨肟化廢水池通過管道以及氨肟化廢水提升泵與氨肟化廢水反應槽連接；酸液加藥裝置通過酸液投加泵以及管道與氨肟化廢水反應槽連接；鐵鹽加藥裝置通過鐵鹽投加泵以及管道與氨肟化廢水反應槽連接；雙氧水加藥裝置通過管道以及雙氧水投加泵與氨肟化廢水反應槽連接；氨肟化廢水反應槽通過管道與高效澄清器連接；堿液加藥裝置通過堿液投加泵與高效澄清器的進水管連接；高效澄清器通過管道與均質池連接；高效澄清器的底部通過管道以及污泥泵與污泥濃縮池連接；污泥臥螺離心機通過管道及污泥泵與污泥濃縮池連接。
2.根據權利要求1所述氨肟化廢水預處理系統，其特征在于：所述氨肟化廢水反應槽設置攪拌器，保證藥劑投加后廢水充分反應。
3.根據權利要求1所述氨肟化廢水預處理系統，其特征在于：所述的高效澄清器設置兩級攪拌，沉淀區采用斜管沉淀。
4.根據權利要求1所述氨肟化廢水預處理系統，其特征在于：所述氨肟化廢水反應槽pH調節至2.5～3.5之間。
5.根據權利要求1所述氨肟化廢水預處理系統，其特征在于：所述氨肟化廢水反應槽所投加的酸液是硫酸或硝酸。
6.根據權利要求1所述氨肟化廢水預處理系統，其特征在于：所述氨肟化廢水反應槽所投加的鐵鹽為亞鐵鹽藥劑。
7.根據權利要求1所述氨肟化廢水預處理系統，其特征在于：所述氨肟化廢水反應槽所投加的雙氧水藥劑選用質量百分?jǐn)?shù)為30％的H2O2。
8.根據權利要求1所述氨肟化廢水預處理系統，其特征在于：所述氨肟化廢水反應槽亞鐵鹽與雙氧水投加質量比為1:2～1:3。
9.根據權利要求1所述氨肟化廢水預處理系統，其特征在于：所述氨肟化廢水反應槽溫度控制在25～40℃。
10.根據權利要求1所述氨肟化廢水預處理系統，其特征在于：所述氨肟化廢水反應槽反應時間為40～60min；所述氨肟化廢水反應槽亞鐵鹽藥劑一次加入，雙氧水藥劑分段加入，保證反應充分進行；所述堿液投加至高效澄清器進水管，堿液選用氫氧化鈉；所述高效澄清器進水pH調至5～6。
發明內容
本發明的目的是提供一種氨肟化廢水預處理系統，通過對氨肟化廢水進行預處理，降低廢水毒性，提高廢水可生化性，保證后續生化處理系統穩定運行，實現廢水達標排放，同時實現了經濟發展與環境效益的平衡。
本發明的上述目的是通過以下技術方案達到的：

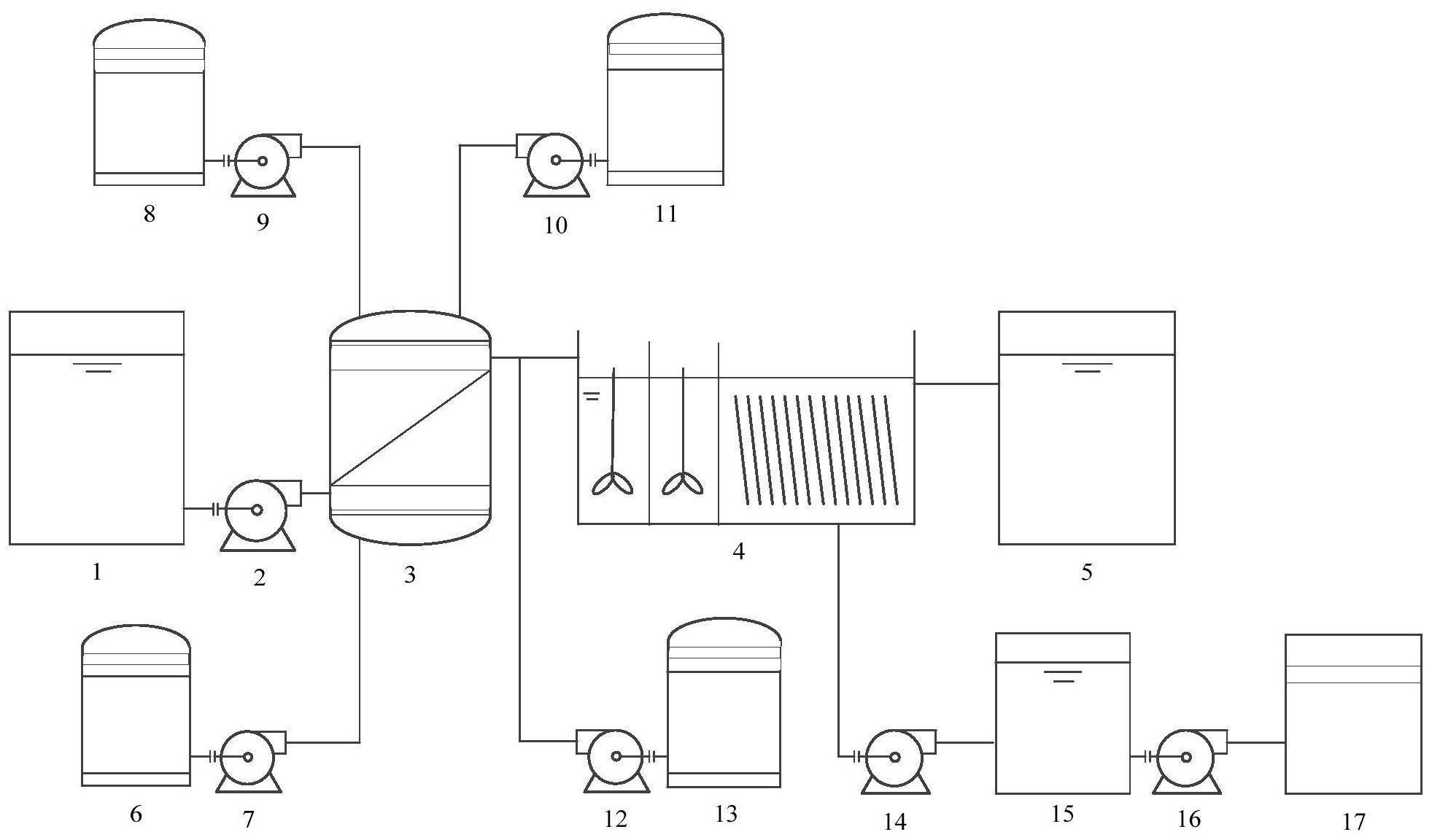

一種氨肟化廢水預處理系統，包括氨肟化廢水池、氨肟化廢水提升泵、氨肟化廢水反應槽、高效澄清器、均質池、酸液加藥裝置、酸液投加泵、鐵鹽加藥裝置、鐵鹽投加泵、雙氧水投加泵、雙氧水加藥裝置、堿液投加泵、堿液加藥裝置、排泥泵、污泥濃縮池、污泥泵、污泥臥螺離心機；氨肟化廢水池通過管道以及氨肟化廢水提升泵與氨肟化廢水反應槽連接；酸液加藥裝置通過酸液投加泵以及管道與氨肟化廢水反應槽連接；鐵鹽加藥裝置通過鐵鹽投加泵以及管道與氨肟化廢水反應槽連接；雙氧水加藥裝置通過管道以及雙氧水投加泵與氨肟化廢水反應槽連接；氨肟化廢水反應槽通過管道與高效澄清器連接；堿液加藥裝置通過堿液投加泵與高效澄清器的進水管連接；高效澄清器通過管道與均質池連接；高效澄清器的底部通過管道以及排泥泵與污泥濃縮池連接；污泥臥螺離心機通過管道及污泥泵與污泥濃縮池連接。
優選地，所述氨肟化廢水反應槽設置攪拌器，保證藥劑投加后廢水充分反應。
優選地，所述氨肟化廢水反應槽pH調節至2.5～3.5之間。
優選地，所述氨肟化廢水反應槽所投加的酸液，可以選擇硫酸(H2SO4)，也可以選擇硝酸(HNO3)。
優選地，所述氨肟化廢水反應槽所投加的鐵鹽為亞鐵(Fe2+)鹽藥劑。
優選地，所述氨肟化廢水反應槽所投加的雙氧水藥劑選用質量百分?jǐn)?shù)為30％的H2O2。
優選地，所述氨肟化廢水反應槽亞鐵鹽與雙氧水投加質量比為1:2～1:3。
優選地，所述氨肟化廢水反應槽溫度控制在25～40℃。
優選地，所述氨肟化廢水反應槽反應時間為40～60min。
優選地，所述氨肟化廢水反應槽亞鐵鹽藥劑一次加入，雙氧水藥劑分段加入，保證反應充分進行。
優選地，所述堿液投加至高效澄清器進水管，堿液選用氫氧化鈉(NaOH)。
優選地，所述高效澄清器進水pH調至5～6。
優選地，所述高效澄清器設置兩級攪拌，沉淀區采用斜管沉淀。
有益效果：
本發明的氨肟化廢水預處理系統，通過對氨肟化廢水進行預處理，使得廢水有毒、有害有機物含量降低，提高可生化性，降低對后續生化處理毒害，實現后續廢水處理達標排放及回用，同時實現經濟發展與環境效益的平衡。
（發明人：郭彩榮;王知強;王為民;梁丹;張巖崗）
