公布日：2023.05.26

申請日：2023.04.26

分類號：C02F9/00(2023.01)I;C02F1/70(2023.01)I;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F7/00(2006.01)N;C02F101/20(2006.01)N

摘要

本發明提供了一種基于零價鐵填充床系統的重金屬廢水處理方法。本發明的重金屬廢水處理方法，包括如下步驟：S1：對重金屬廢水進行pH調節、初沉、曝氣，得到預處理廢水；S2：將預處理廢水送入零價鐵填充床系統進行處理，零價鐵填充床系統包括至少一級零價鐵填充床反應器，零價鐵填充床反應器設有填料層，填料層中填充有微米級零價鐵；S3：對零價鐵填充床系統出水進行堿沉、pH調節，形成處理出水。本發明的方法工藝流程簡單，藥劑消耗量少，處理成本低廉，對銅、鎳、鈷、錳、砷、鎘、鉻、鉛等多種重金屬均具有高效的去除效果，可用于礦山廢水、電廠脫硫廢水、電鍍廢水等實際廢水的處理，能夠?qū)崿F(xiàn)多種實際廢水的達標排放。

權利要求書

1.一種基于零價鐵填充床系統的重金屬廢水處理方法，其特征在于，包括如下步驟：S1：對重金屬廢水進行pH調節、初沉、曝氣，得到預處理廢水；S2：將預處理廢水送入零價鐵填充床系統進行處理，零價鐵填充床系統包括至少一級零價鐵填充床反應器，零價鐵填充床反應器設有填料層，填料層中填充有微米級零價鐵；S3：對零價鐵填充床系統出水進行堿沉、pH調節，形成處理出水。

2.根據權利要求1所述的重金屬廢水處理方法，其特征在于，步驟S1中，pH調節為調節重金屬廢水的pH至6-8；曝氣時間為1-2h。

3.根據權利要求1所述的重金屬廢水處理方法，其特征在于，步驟S2中，零價鐵填充床反應器包括殼體，在殼體內部自上向下依次設置進水區、填料層和出水沉淀區，進水區、填料層和出水沉淀區之間的高度比為（1-5）：（2-3）：（1-6）。

4.根據權利要求3所述的重金屬廢水處理方法，其特征在于，殼體的上部和下部分別為圓筒形和倒梯形，進水區和填料層設置在殼體上部，出水沉淀區設置在殼體下部，殼體上部直徑與填料層高度的比值為（2-5）：1，殼體下部底面直徑與填料層高度的比值為（1-3）：1。

5.根據權利要求1所述的重金屬廢水處理方法，其特征在于，填料層包括填料和負載在填料中的微米級零價鐵；其中，填料選自海綿、多面空心球、立體空心填料、懸浮球、石英砂和椰殼炭中的至少一種。

6.根據權利要求5所述的重金屬廢水處理方法，其特征在于，微米級零價鐵的粒徑為30-50μm，微米級零價鐵在填料中的負載量為5-10%。

7.根據權利要求1所述的重金屬廢水處理方法，其特征在于，步驟S2中，在將預處理廢水送至零價鐵填充床系統進行處理之前，先對零價鐵填充床反應器進行活化；活化包括：向零價鐵填充床反應器的填料層中加入NaNO3與FeSO4的混合溶液進行活化，活化時間為24-72h。

8.根據權利要求1所述的重金屬廢水處理方法，其特征在于，步驟S3中，堿沉包括：采用石灰水溶液將零價鐵填充床系統出水的pH調節至9-11。

9.根據權利要求1所述的重金屬廢水處理方法，其特征在于，零價鐵填充床系統包括兩級以上零價鐵填充床反應器，上一級零價鐵填充床反應器的出水通過重力作用進入下一級零價鐵填充床反應器進一步處理。

10.根據權利要求1所述的重金屬廢水處理方法，其特征在于，重金屬廢水中含有銅、錳、砷、硒、鉛、鎘、汞、鉻和鎳中的多種離子。

發明內容

本發明的目的在于提供一種基于零價鐵填充床系統的重金屬廢水處理方法，其工藝流程簡單，藥劑消耗量少，對銅、鎳、鈷、錳、砷、鎘、鉻、鉛等多種重金屬均具有高效的去除效果。

本發明提供一種基于零價鐵填充床系統的重金屬廢水處理方法，包括如下步驟：S1：對重金屬廢水進行pH調節、初沉、曝氣，得到預處理廢水；S2：將預處理廢水送入零價鐵填充床系統進行處理，零價鐵填充床系統包括至少一級零價鐵填充床反應器，零價鐵填充床反應器設有填料層，填料層中填充有微米級零價鐵；S3：對零價鐵填充床系統出水進行堿沉、pH調節，形成處理出水。

在本發明步驟S1中，pH調節為調節重金屬廢水的pH至6-8；曝氣時間為1-2h。研究表明：采用pH調節池、初沉池和曝氣池對實際的重金屬廢水依次進行pH調節、初沉、曝氣的預處理工藝，能夠有效提高后續零價鐵填充床反應器對重金屬的處理效果，其原因可能在于：上述特定的預處理工藝將成分復雜的實際重金屬廢水中絡合態的重金屬轉化為離子態重金屬，降低了廢水中固體懸浮物的濃度以及其它雜質成分的干擾作用，避免了實際廢水中復雜成分帶來的不利影響，進而后續采用微米級零價鐵即可獲得良好的處理效果。

實際脫硫廢水中通常含有400-1200mg/L的氨氮，在不同的pH值條件下，基于氨與水分子相對揮發度的差異，通過曝氣將氨以分子氨的形式從水中分離（公式1），絡合態的重金屬解絡合，變?yōu)殡x子態重金屬（公式2），從而更容易被零價鐵填充床反應器高效去除。

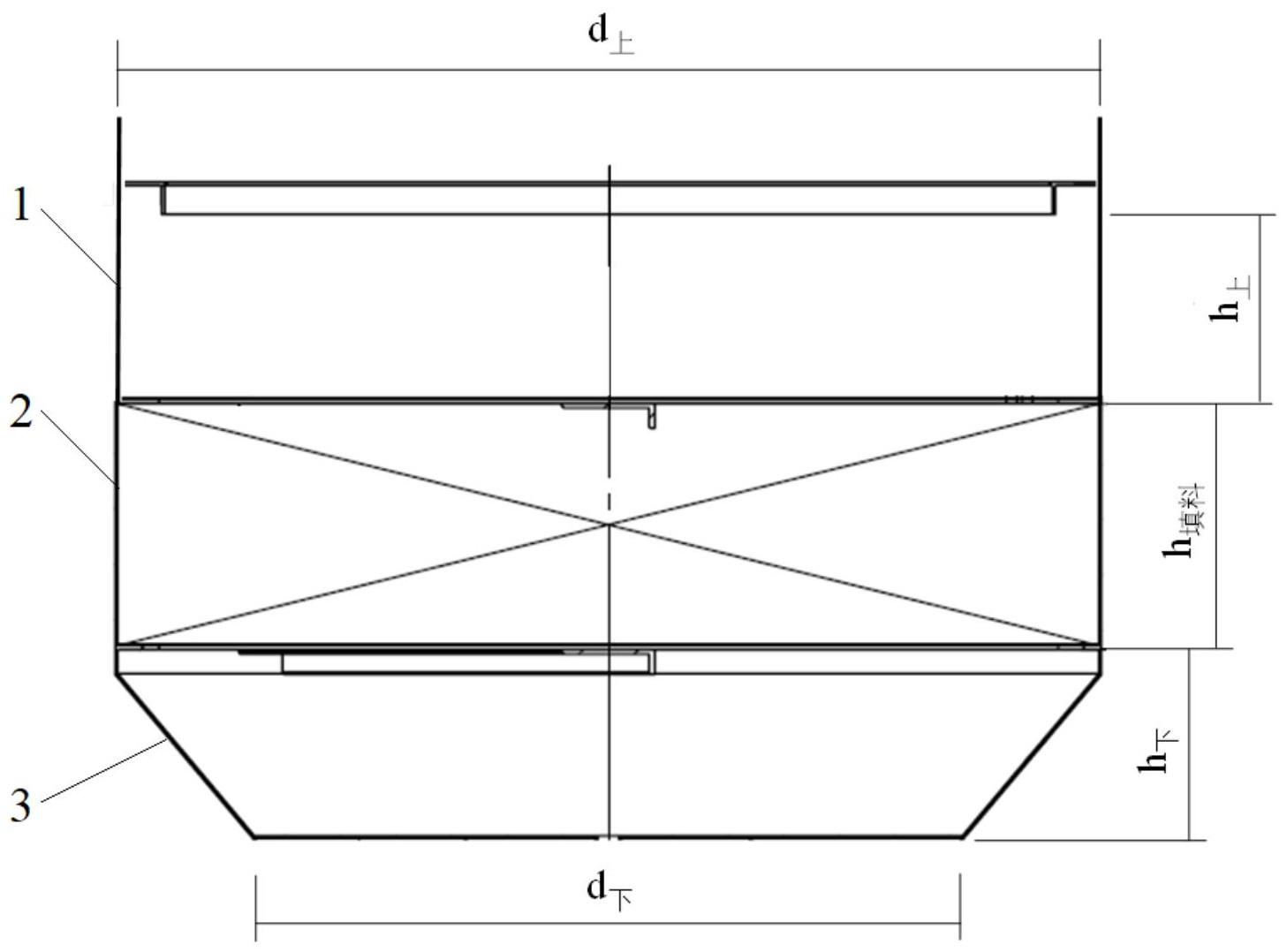

在本發明步驟S2中，零價鐵填充床反應器包括殼體，在殼體內部自上向下依次設置進水區、填料層和出水沉淀區，進水區、填料層和出水沉淀區之間的高度比為（1-5）：（2-3）：（1-6）。

具體地，殼體的上部和下部分別為圓筒形和倒梯形，進水區和填料層設置在殼體上部，出水沉淀區設置在殼體下部，殼體上部直徑與填料層高度的比值為（2-5）：1，殼體下部底面直徑與填料層高度的比值為（1-3）：1。

填料層包括填料和負載在填料中的微米級零價鐵；其中，填料選自海綿、多面空心球、立體空心填料、懸浮球、石英砂和椰殼炭中的至少一種，優選為海綿、石英砂、椰殼炭、多面空心球或立體空心填料，進一步優選為海綿、石英砂或椰殼炭。研究表明：海綿、石英砂、椰殼炭對實際廢水中的重金屬處理迅速且去除效果穩定，處理效果最佳；其次多面空心球、立體空心填料的處理效果亦較佳。此外，微米級零價鐵的粒徑可以為30-50μm，微米級零價鐵在填料中的負載量可以為5-10%。

特別是，在將預處理廢水送至零價鐵填充床系統進行處理之前，先對零價鐵填充床反應器進行活化；活化包括：向零價鐵填充床反應器的填料層中加入NaNO3與FeSO4的混合溶液進行活化，活化時間為24-72h，優選為24h。更具體地，混合溶液中NaNO3的濃度為25-35mg/L，優選為30mg/L；混合溶液中FeSO4的濃度為25-35mg/L，優選為30mg/L；混合溶液的加入速率為10-15mL/h，優選為12mL/h。

在本發明步驟S3中，堿沉包括：采用石灰水溶液將零價鐵填充床系統出水的pH調節至9-11。

本發明對零價鐵填充床反應器的設置級數不作嚴格限制，可根據實際情況合理設置；具體地，零價鐵填充床系統可以包括兩級以上零價鐵填充床反應器，上一級零價鐵填充床反應器的出水通過重力作用進入下一級零價鐵填充床反應器進一步處理。

本發明對重金屬廢水不作嚴格限制，重金屬廢水中可以含有銅、錳、砷、硒、鉛、鎘、汞、鉻和鎳中的多種離子，包括但不限于礦山廢水、電廠脫硫廢水、電鍍廢水等實際廢水，廢水中各重金屬的濃度為0-160mg/L；經本發明的方法處理后，處理出水中的重金屬離子濃度均達到《中華人民共和國污水綜合排放標準》（GB8978-1996）。

本發明的實施，至少具有以下優勢：1、本發明的重金屬廢水處理方法工藝流程簡單，藥劑消耗量少，能耗低，處理成本低廉，對復雜實際廢水具有很好的處理效果，可高效去除水中多種重金屬，具有廣泛的應用前景；2、本發明采用微米級零價鐵，相比于納米級零價鐵，減緩了團聚現象，阻止了鐵離子的快速溶出失活；并且通過NaNO3與FeSO4混合溶液的活化，動態生成了活性鐵組分，使得體系保持長期穩定的處理重金屬性能；3、本發明采用特定的零價鐵填充床系統進行處理，在設置多級零價鐵填充床反應器時，可以利用不同反應器的高度差通過重力作用實現重金屬廢水的多級反應，降低了能耗，提高了處理效果；相對于傳統的鐵鹽沉淀法，產生的固體廢渣量少，對水質復雜、重金屬濃度高達150mg/L的實際廢水均可處理達標；4、本發明采用pH調節池、初沉池和曝氣池作為零價鐵填充床系統的預處理工藝，可將絡合態的重金屬轉化為離子態重金屬，降低廢水中固體懸浮物濃度，保證了零價鐵填充床裝置對重金屬的處理效果；同時，零價鐵填充床系統后采用堿沉池進行堿沉，進一步去除廢水中多余的鐵、錳等離子，采用微米級零價鐵即可實現與納米級零價鐵相當甚至更佳的處理效果，保證處理出水滿足排放標準。

（發明人：劉海洋;梁秀廣;徐樂瑾;楊言;高煥冉;張國柱;荊亞超;高陽;李飛）
