公布日：2023.05.23
申請日：2022.11.21
分類號：C02F9/00(2023.01)I;C02F1/28(2006.01)I;C02F1/50(2006.01)I;C02F1/52(2006.01)I;C02F1/72(2006.01)I;C02F1/76(2006.01)I
摘要
本發明涉及工業廢水處理技術領域，且公開了一種高濃度工業廢水的處理裝置和方法，包括第一過濾室、第二過濾室、第三過濾室以及第四過濾室。本發明中，通過第一連接管上的第一提升泵將絮凝處理后的污水送入第三過濾室，通過從第二加料口向第三過濾室里投加有次氯酸鈉，并一起流到緩沖池中進行混合反應，用煤粉進行初步混凝、吸附處理，然后用芬頓試劑催化氧化和酸性凝聚，再用煤粉混凝、吸附，通過第二連接管上的第二提升泵將處理過的廢水送入到第四過濾室中，通過從第四過濾室上的第一加料口，將樹脂吸附劑和消毒溶劑放入到第四過濾室內，經過處理過的高濃度工業廢水從出水口流出，通過層層過濾使得整個廢水處理裝置能夠很好的達到預期的目的。
權利要求書

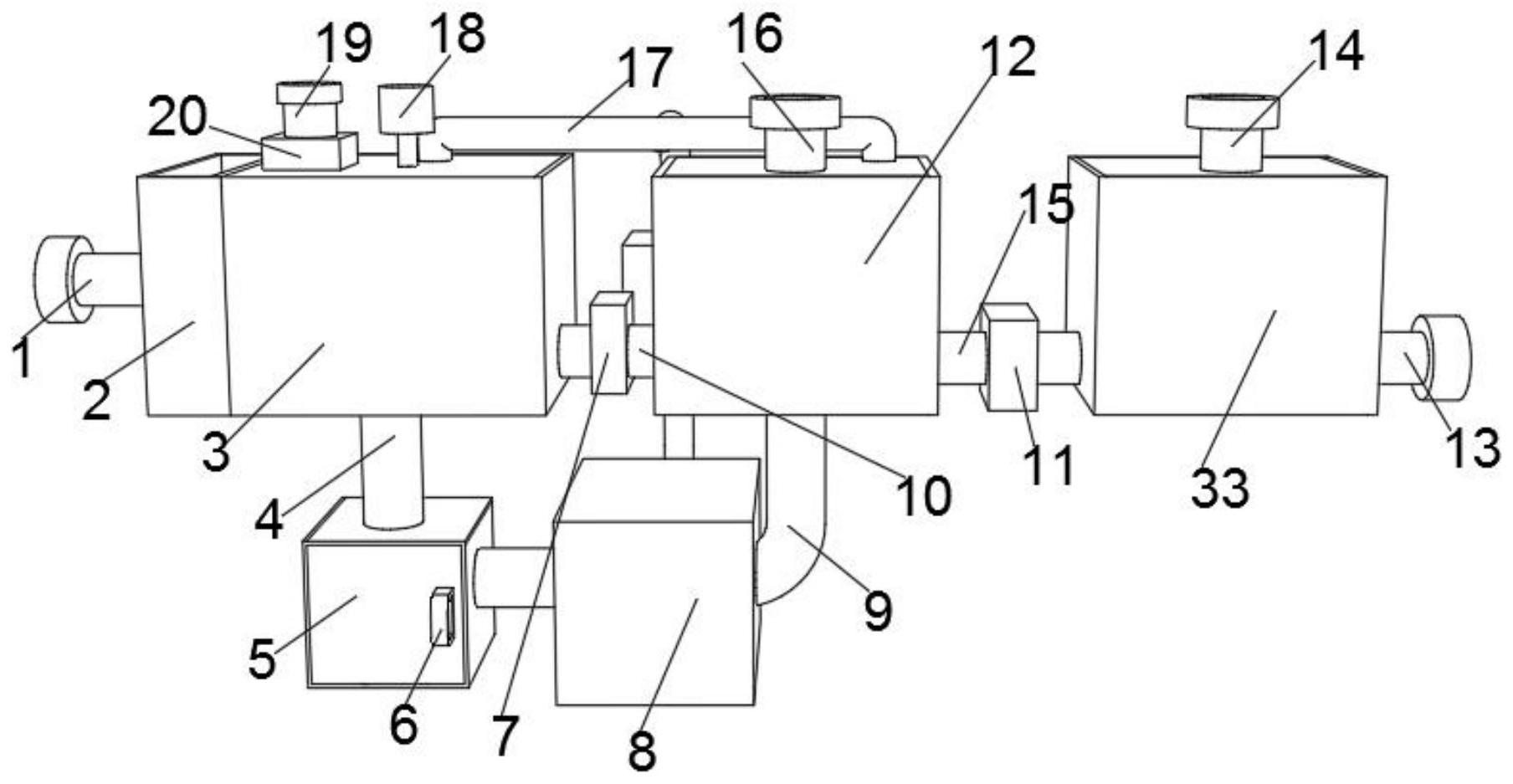

1.一種高濃度工業廢水的處理裝置，其特征在于：包括第一過濾室(2)、第二過濾室(3)、第三過濾室(12)以及第四過濾室(33)，所述第一過濾室(2)的左端連通有進水口(1)，所述第一過濾室(2)內固定連接有格柵(29)，所述格柵(29)的右端連通有第二過濾室(3)，所述第二過濾室(3)的頂部開設有第三加料口(19)，所述第二過濾室(3)的右壁面連通有第一連接管(10)，所述第一連接管(10)上設有第一提升泵(7)，所述第一連接管(10)的右端固定連接有第三過濾室(12)，所述第三過濾室(12)的頂部開設有第二加料口(16)，所述第三過濾室(12)的右壁面連通有第二連接管(15)，所述第二連接管(15)的另一端固定連接有第四過濾室(33)，所述第四過濾室(33)的頂部設有第一加料口(14)，所述第四過濾室(33)的右端固定連接有出水口(13)。
2.根據權利要求1所述的一種高濃度工業廢水的處理裝置，其特征在于：所述第三加料口(19)上設有計量泵(20)。
3.根據權利要求1所述的一種高濃度工業廢水的處理裝置，其特征在于：所述第二過濾室(3)頂部位于第三加料口(19)旁轉動連接有第一轉軸(21)，所述第一轉軸(21)的頂部固定連接有第一驅動電機(18)，所述第一轉軸(21)的底部固定連接有若干個攪拌頁(22)。
4.根據權利要求1所述的一種高濃度工業廢水的處理裝置，其特征在于：所述第二過濾室(3)后壁面靠底部的位置轉動連接有第二轉軸(23)，所述第二轉軸(23)上固定連接有攪拌桿(24)，所述第二轉軸(23)的另一端固定連接有第二驅動電機(32)。
5.根據權利要求1所述的一種高濃度工業廢水的處理裝置，其特征在于：所述第二過濾室(3)的底部固定連接有第一導管(4)，所述第一導管(4)的底部固定連接有過濾箱(5)，所述過濾箱(5)的正面鉸接有箱門，箱門上固定連接有箱體把手(6)。
6.根據權利要求5所述的一種高濃度工業廢水的處理裝置，其特征在于：所述過濾箱(5)內腔固定連接有兩個隔網(26)，兩個所述隔網(26)將過濾箱(5)內隔成三個腔室，所述過濾箱(5)內分別放置有活性炭層(25)、海綿層(27)和樹脂層(28)。
7.根據權利要求1所述的一種高濃度工業廢水的處理裝置，其特征在于：所述第三過濾室(12)的底部固定連接有第二導管(9)，所述第二導管(9)的另一端與過濾箱(5)固定連接，所述第二導管(9)上開設有蓄水箱(8)。
8.根據權利要求7所述的一種高濃度工業廢水的處理裝置，其特征在于：所述蓄水箱(8)的后方固定連接有第四導管(30)，所述第四導管(30)上設有水泵(31)，所述第四導管(30)的尾端固定連接有第三導管(17)，所述第三導管(17)的兩端分別與第二過濾室(3)和第三過濾室(12)的頂部連通。
9.根據權利要求1所述的一種高濃度工業廢水的處理裝置，其特征在于：所述第二連接管(15)上設有第二提升泵(11)。10.一種高濃度工業廢水的處理方法，其特征在于，包括以下步驟：步驟一：通過將工業廢水從進水口(1)進入到第一過濾室(2)，通過第一過濾室(2)上的格柵(29)去除較大的廢物，然后進入到第二過濾室(3)；步驟二：第二過濾室(3)進行生物絮凝處理，生物絮凝池添加生物絮凝劑以及用于提高生物絮凝劑活性的促進劑；步驟三：通過第一連接管(10)上的第一提升泵將絮凝處理后的污水送入第三過濾室(12)，通過從第二加料口(16)向第三過濾室(12)里投加有次氯酸鈉，并一起流到緩沖池中進行混合反應，用煤粉進行初步混凝、吸附處理，然后用芬頓試劑催化氧化和酸性凝聚，再用煤粉混凝、吸附；步驟四：通過第二連接管(15)上的第二提升泵(11)將處理過的廢水送入到第四過濾室(33)中；步驟五：通過從第四過濾室(33)上的第一加料口(14)，將樹脂吸附劑和消毒溶劑放入到第四過濾室(33)內，經過處理過的高濃度工業廢水從出水口(13)流出。
發明內容
本發明主要是解決上述現有技術所存在的技術問題，提供一種高濃度工業廢水的處理裝置和方法。
為了實現上述目的，本發明采用了如下技術方案，一種高濃度工業廢水的處理裝置，包括第一過濾室、第二過濾室、第三過濾室以及第四過濾室，所述第一過濾室的左端連通有進水口，所述第一過濾室內固定連接有格柵，所述格柵的右端連通有第二過濾室，所述第二過濾室的頂部開設有第三加料口，所述第二過濾室的右壁面連通有第一連接管，所述第一連接管上設有第一提升泵，所述第一連接管的右端固定連接有第三過濾室，所述第三過濾室的頂部開設有第二加料口，所述第三過濾室的右壁面連通有第二連接管，所述第二連接管的另一端固定連接有第四過濾室，所述第四過濾室的頂部設有第一加料口，所述第四過濾室的右端固定連接有出水口。
作為優選，所述第三加料口上設有計量泵。
作為優選，所述第二過濾室頂部位于第三加料口旁轉動連接有第一轉軸，所述第一轉軸的頂部固定連接有第一驅動電機，所述第一轉軸的底部固定連接有若干個攪拌頁。
作為優選，所述第二過濾室后壁面靠底部的位置轉動連接有第二轉軸，所述第二轉軸上固定連接有攪拌桿，所述第二轉軸的另一端固定連接有第二驅動電機。
作為優選，所述第二過濾室的底部固定連接有第一導管，所述第一導管的底部固定連接有過濾箱，所述過濾箱的正面鉸接有箱門，箱門上固定連接有箱體把手。
作為優選，所述過濾箱內腔固定連接有兩個隔網，兩個所述隔網將過濾箱內隔成三個腔室，所述過濾箱內分別放置有活性炭層、海綿層和樹脂層。
作為優選，所述第三過濾室的底部固定連接有第二導管，所述第二導管的另一端與過濾箱固定連接，所述第二導管上開設有蓄水箱。
作為優選，所述蓄水箱的后方固定連接有第四導管，所述第四導管上設有水泵，所述第四導管的尾端固定連接有第三導管，所述第三導管的兩端分別與第二過濾室和第三過濾室的頂部連通。
作為優選，所述第二連接管上設有第二提升泵。
一種高濃度工業廢水的處理方法，包括以下步驟：
步驟一：通過將工業廢水從進水口進入到第一過濾室，通過第一過濾室上的格柵去除較大的廢物，然后進入到第二過濾室。
步驟二：第二過濾室進行生物絮凝處理，生物絮凝池添加生物絮凝劑以及用于提高生物絮凝劑活性的促進劑。
步驟三：通過第一連接管上的第一提升泵將絮凝處理后的污水送入第三過濾室，通過從第二加料口向第三過濾室里投加有次氯酸鈉，并一起流到緩沖池中進行混合反應，用煤粉進行初步混凝、吸附處理，然后用芬頓試劑催化氧化和酸性凝聚，再用煤粉混凝、吸附。
步驟四：通過第二連接管上的第二提升泵將處理過的廢水送入到第四過濾室中。
步驟五：通過從第四過濾室上的第一加料口，將樹脂吸附劑和消毒溶劑放入到第四過濾室內，經過處理過的高濃度工業廢水從出水口流出。
有益效果
本發明提供了一種高濃度工業廢水的處理裝置和方法。具備以下有益效果：
(1)、該一種高濃度工業廢水的處理裝置和方法，通過將工業廢水從進水口進入到第一過濾室，通過第一過濾室上的格柵去除較大的廢物，然后進入到第二過濾室，第二過濾室進行生物絮凝處理，生物絮凝池添加生物絮凝劑以及用于提高生物絮凝劑活性的促進劑，通過第一轉軸的底部固定連接有若干個攪拌頁和第二轉軸上固定連接有攪拌桿使得生物絮凝劑以及用于提高生物絮凝劑活性的促進劑能夠更好地混合在第二過濾室中。
(2)、該一種高濃度工業廢水的處理裝置和方法，通過第一連接管上的第一提升泵將絮凝處理后的污水送入第三過濾室，通過從第二加料口向第三過濾室里投加有次氯酸鈉，并一起流到緩沖池中進行混合反應，用煤粉進行初步混凝、吸附處理，然后用芬頓試劑催化氧化和酸性凝聚，再用煤粉混凝、吸附，通過第二連接管上的第二提升泵將處理過的廢水送入到第四過濾室中，通過從第四過濾室上的第一加料口，將樹脂吸附劑和消毒溶劑放入到第四過濾室內，經過處理過的高濃度工業廢水從出水口流出，通過層層過濾使得整個廢水處理裝置能夠很好的達到預期的目的。
(3)、該一種高濃度工業廢水的處理裝置和方法，通過水泵將蓄水箱中的水經過第三導管流入到第二過濾室和第三過濾室中，對第二過濾室和第三過濾室的沉淀物進行沖刷，減少了第二過濾室和第三過濾室大量雜質的沉積，提高了凈化效果。
(4)、該一種高濃度工業廢水的處理裝置和方法，通過過濾箱中的活性炭層、海綿層和樹脂層可以對利用過的水進行過濾，提高了水的利用率，節約了水資源。
（發明人：婁國雨）
