公布日：2023.05.23
申請日：2022.12.28
分類號：C02F9/00(2023.01)I;C02F1/72(2023.01)I;C02F1/52(2023.01)I;C02F1/44(2023.01)I;C02F1/04(2023.01)I;C02F1/00(2023.01)I;C02F3/12(2023.01)I;C02F101/
20(2006.01)N;C02F103/34(2006.01)N
摘要
本發明公開了一種制氫電極廢水零排放綜合利用處理系統，包括通過管道順序相連的芬頓反應池、芬頓絮凝池、芬頓沉淀池、水解酸化池、MBR池、砂濾罐、炭濾罐、超濾膜系統和反滲透膜系統，還包括分別給芬頓反應池加芬頓藥劑的芬頓加藥裝置、給芬頓絮凝加絮凝劑的絮凝劑加藥裝置、與反滲透膜系統的反滲透產水口連通的回用水桶、與反滲透膜系統的濃水排水口連通的蒸發器和與芬頓沉淀池排泥口連通污泥池，本發明針對氫電極鍍鎳工藝產生的含鎳廢水進行處理，經過處理后產生的反滲透水用于工廠回用，本發明反滲透產水率高，污泥濃度高，占地面積小，便于后續處理，本發明實現了污水零排放，徹底解決了廢水排放存在超標風險的問題。
權利要求書

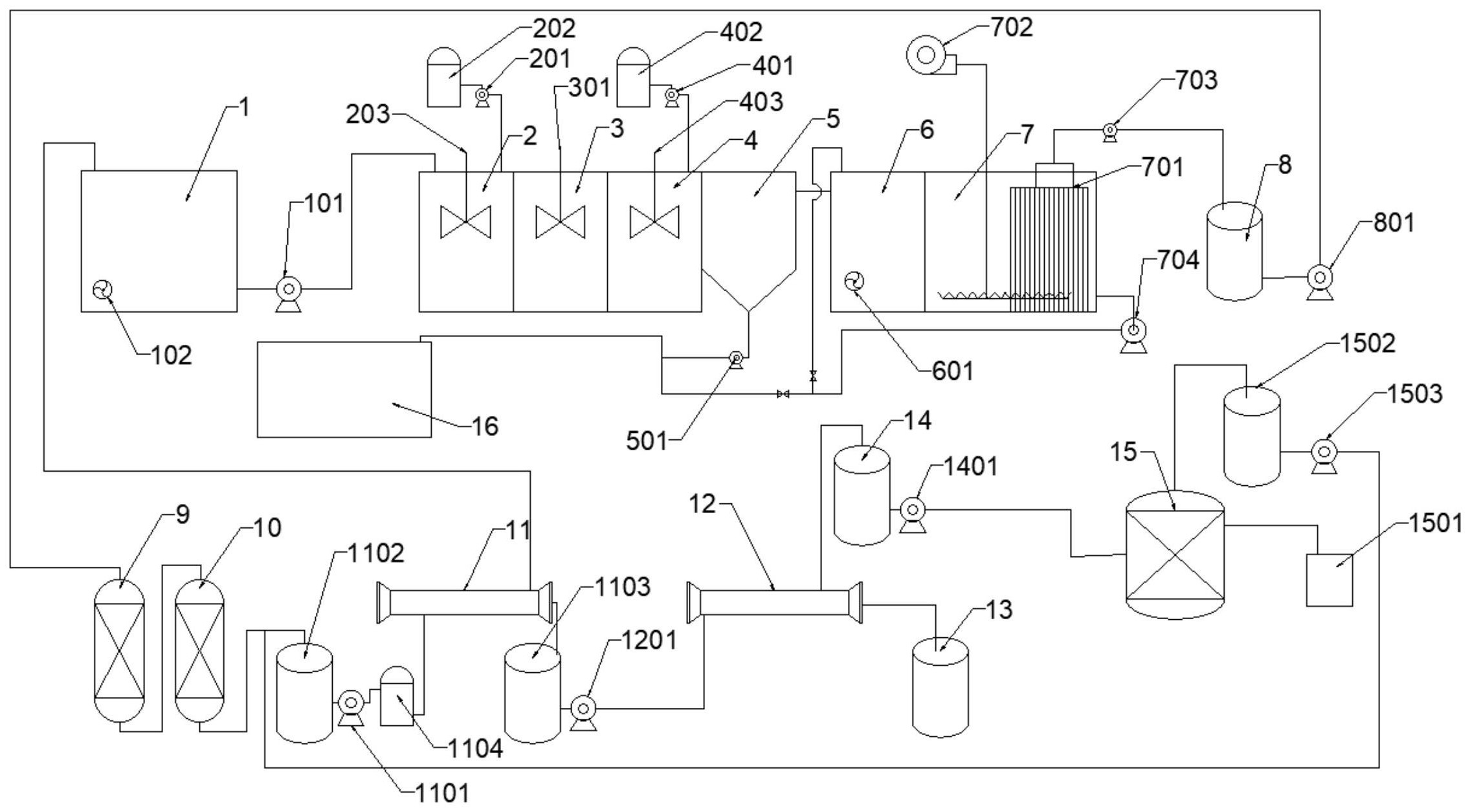

1.一種制氫電極廢水零排放綜合利用處理系統，其特征在于：包括芬頓反應池(3)、芬頓加藥裝置、芬頓絮凝池(4)、絮凝劑加藥裝置、芬頓沉淀池(5)、水解酸化池(6)、MBR池(7)、砂濾罐(9)、炭濾罐(10)、超濾膜系統(11)、反滲透膜系統(12)、回用水桶(13)、蒸發器(15)和污泥池(16)，所述芬頓加藥裝置能夠向芬頓反應池內投加芬頓藥劑，芬頓反應池的出水口通過管道與芬頓絮凝池的進水口連通，絮凝劑加藥裝置能夠向芬頓絮凝池內投加絮凝劑，芬頓絮凝池的出水口通過管道與芬頓沉淀池的進水口連通，芬頓沉淀池底部設有排泥口，所述排泥口通過管道與污泥池連通，芬頓沉淀池上端側壁上設有排水口，所述芬頓沉淀池的排水口通過管道給水解酸化池供應經過沉淀的廢水，所述水解酸化池內的微生物能夠?qū)U水進行水解和酸化處理去除廢水中的有機物和氮，所述水解酸化池的出水口通過管道與MBR池進水口連通，所述MBR池內設有MBR膜、供氧曝氣裝置和自吸泵，所述MBR膜固定設于MBR池的進水口和出水口之間，自吸泵與MBR池出水口通過管道連通，自吸泵能夠?qū)?/span>MBR池內經過MBR膜進行固液分離的廢水從MBR池的出水口吸出，供氧曝氣裝置安裝于MBR池的進水口和MBR膜之間，供氧曝氣裝置能夠朝MBR池內供應空氣使廢水在進入MBR膜前進行好氧微生物反應，所述自吸泵排出的廢水通過管道與砂濾罐進水口連通，所述砂濾罐內填充有用于過濾廢水中懸浮物的石英砂，砂濾罐排水口通過管道與碳濾罐進水口連通，所述碳濾罐內填充有用于吸收廢水中COD的活性炭，所述碳濾罐出水口通過管道與超濾膜系統的進水口連通，超濾膜系統內設有超濾膜，所述超濾膜能夠?qū)U水中的懸浮物以及有機物進行過濾，超濾膜系統的產水口能夠排出經過超濾膜過濾的超濾水，超濾膜系統的產水口通過管道與反滲透膜系統連通，反滲透膜系統內設有能夠?yàn)V除水中高于設定標準的有機物和無機鹽的反滲透膜組，反滲透膜系統上設有供反滲透膜組過濾的反滲透水排出的反滲透水產水口和供過濾后濃水排出的濃水排水口，所述濃水排水口與蒸發器通過管道連通，所述蒸發器能夠?qū)?jīng)過反滲透膜組過濾剩余濃水進行鹽分蒸發處理，所述反滲透水產水口與回用水桶通過管道連通。
2.根據權利要求1所述的制氫電極廢水零排放綜合利用處理系統，其特征為：所述芬頓加藥裝置包括芬頓加藥池(2)、芬頓加藥泵(201)、芬頓加藥桶(202)和芬頓加藥攪拌機(203)，所述芬頓加藥池上設有進水口、出水口和加藥口，所述芬頓加藥池的進水口和出水口分別來水和芬頓反應池的進水口連通，所述芬頓加藥桶內儲存有芬頓藥劑原材料，芬頓加藥泵進藥口與芬頓加藥桶連通，芬頓加藥泵出藥口與芬頓加藥池加藥口連通，芬頓加藥泵能夠?qū)⒎翌D加藥桶內芬頓藥劑原材料泵入芬頓加藥池內，芬頓加藥攪拌機能夠?qū)Ψ翌D加藥池內加入芬頓藥劑的廢水進行攪拌。
3.根據權利要求2所述的制氫電極廢水零排放綜合利用處理系統，其特征為：還設有廢水調節池(1)，所述廢水調節池內設有潛水?dāng)嚢铏C(jī)(102)和調節池提升泵(101)，所述潛水?dāng)嚢铏C(jī)的葉片在調節池內旋轉對調節池內廢水進行攪拌勻質，所述調節池的出水口通過管道與芬頓加藥池的進水口連通。
4.根據權利要求1所述的制氫電極廢水零排放綜合利用處理系統，其特征為：所述芬頓反應池、芬頓絮凝池和水解酸化池內分別設有第一攪拌機(301)、第二攪拌機(403)和第三攪拌機(601)，第一攪拌機、第二攪拌機和第三攪拌機分別能夠?qū)Ψ翌D反應池、芬頓絮凝池和水解酸化池內廢水進行均質攪拌。
5.根據權利要求1所述的制氫電極廢水零排放綜合利用處理系統，其特征為：所述MBR池內供氧曝氣裝置包括羅茨風機(702)和曝氣管，所述羅茨風機通過管道與曝氣管進氣口連通，曝氣管固定安裝于MBR池的池底部，所述MBR膜固定安裝于MBR池一側，MBR膜與MBR池進水口之間形成MBR池的進水反應段，所述曝氣管上設有分別與MBR池內的進水反應段和MBR膜進水端正對的若干曝氣孔，所述MBR池底部還通過管道連接有污泥回流泵(704)，所述污泥回流泵的排泥口通過三通排泥管道與水解酸化池和污泥池連通，所述三通排泥管道與水解酸化池和污泥池連通段上分別設有聯動控制閥，所述聯動控制閥二者擇其一的打開。
6.根據權利要求1所述的制氫電極廢水零排放綜合利用處理系統，其特征為：還設有中間水桶(8)，所述中間水桶的進水口與MBR池的自吸泵出水管連通，中間水桶能夠儲存經過MBR處理的廢水，所述中間水桶通過緩沖供水管道與砂濾罐進水口連通，所述緩沖供水管道上安裝有緩沖水提升水泵(801)，所述緩沖水提升水泵能夠?qū)⒅虚g水桶儲存的廢水泵入砂濾罐內。
7.根據權利要求3所述的制氫電極廢水零排放綜合利用處理系統，其特征為：所述超濾膜系統內還設有超濾進水增壓泵(1101)、超濾進水罐(1102)、超濾產水罐(1103)和精密過濾器(1104)，所述超濾進水罐與炭濾罐出水口通過管道連通，超濾進水增壓泵能夠?qū)⒊瑸V進水罐的廢水以設定壓力泵入精密過濾器內，精密過濾器的出水口與超濾膜進水口相連，超濾產水罐與超濾膜的產水口相連，超濾產水罐的出水口通過管道與反滲膜系統的進水口連通，所述超濾膜的濃水口通過管道與廢水調節池連通。
8.根據權利要求7所述的制氫電極廢水零排放綜合利用處理系統，其特征為：所述反滲透膜系統還包括反滲透進水高壓泵(1201)、反滲透濃水桶(14)和反滲透濃水提升泵(1401)，所述超濾產水罐通過管道與反滲透膜系統的反滲透膜組進水口連通，反滲透進水高壓泵能夠?qū)⒊瑸V產水罐中的超濾水高壓泵入反滲透膜組內，反滲透膜系統的濃水排水口通過管道與反滲透濃水桶連通，反滲透濃水桶通過管道與蒸發器連通，滲透濃水提升泵能夠?qū)⒎礉B透濃水桶內反滲透濃水泵入蒸發器內。
9.根據權利要求7所述的制氫電極廢水零排放綜合利用處理系統，其特征為：所述蒸發器還包括結晶器(1501)、冷卻水桶(1502)和冷卻水提升泵(1503)，所述結晶器能夠?qū)M(jìn)入蒸發器內的廢水進行鹽分蒸發結晶形成鹽類晶體，蒸發器的蒸汽出口通過管道與冷卻水桶連通，蒸汽能夠在冷卻水桶內冷凝成冷凝水，冷卻水桶上的冷凝水排水口通過管道與超濾僅水桶連通，冷卻水提升泵能夠?qū)⒗鋮s水桶中冷凝水泵入超濾進水桶中。
10.根據權利要求1所述的制氫電極廢水零排放綜合利用處理系統，其特征為：所述絮凝劑加藥裝置包括絮凝加藥泵(401)和絮凝加藥桶(402)，所述絮凝加藥桶內儲存有絮凝劑原材料，絮凝加藥泵進藥口與絮凝加藥桶連通，絮凝加藥泵出藥口與芬頓絮凝池加藥口連通。制氫電極廢水零排放綜
發明內容
為了彌補以上不足，本發明提供了一種制氫電極廢水零排放綜合利用處理系統，該制氫電極廢水零排放綜合利用處理系統能夠?qū)崿F(xiàn)石墨純化廢水零排放處理。
本發明為了解決其技術問題所采用的技術方案是：一種制氫電極廢水零排放綜合利用處理系統，包括芬頓反應池、芬頓加藥裝置、芬頓絮凝池、絮凝劑加藥裝置、芬頓沉淀池、水解酸化池、MBR池、砂濾罐、炭濾罐、超濾膜系統、反滲透膜系統、回用水桶、蒸發器和污泥池，所述芬頓加藥裝置能夠向芬頓反應池內投加芬頓藥劑，芬頓反應池的出水口通過管道與芬頓絮凝池的進水口連通，絮凝劑加藥裝置能夠向芬頓絮凝池內投加絮凝劑，芬頓絮凝池的出水口通過管道與芬頓沉淀池的進水口連通，芬頓沉淀池底部設有排泥口，所述排泥口通過管道與污泥池連通，芬頓沉淀池上端側壁上設有排水口，所述芬頓沉淀池的排水口通過管道給水解酸化池供應經過沉淀的廢水，所述水解酸化池內的微生物能夠?qū)U水進行水解和酸化處理去除廢水中的有機物和氮，所述水解酸化池的出水口通過管道與MBR池進水口連通，所述MBR池內設有MBR膜、供氧曝氣裝置和自吸泵，所述MBR膜固定設于MBR池的進水口和出水口之間，自吸泵與MBR池出水口通過管道連通，自吸泵能夠?qū)?/span>MBR池內經過MBR膜進行固液分離的廢水從MBR池的出水口吸出，供氧曝氣裝置安裝于MBR池的進水口和MBR膜之間，供氧曝氣裝置能夠朝MBR池內供應空氣使廢水在進入MBR膜前進行好氧微生物反應，所述自吸泵排出的廢水通過管道與砂濾罐進水口連通，所述砂濾罐內填充有用于過濾廢水中懸浮物的石英砂，砂濾罐排水口通過管道與碳濾罐進水口連通，所述碳濾罐內填充有用于吸收廢水中COD的活性炭，所述碳濾罐出水口通過管道與超濾膜系統的進水口連通，超濾膜系統內設有超濾膜，所述超濾膜能夠?qū)U水中的懸浮物(SS)以及有機物進行過濾，超濾膜系統的產水口能夠排出經過超濾膜過濾的超濾水，超濾膜系統的產水口通過管道與反滲透膜系統連通，反滲透膜系統內設有能夠?yàn)V除水中高于設定標準的有機物和無機鹽的反滲透膜組，反滲透膜系統上設有供反滲透膜組過濾的反滲透水排出的反滲透水產水口和供過濾后濃水排出的濃水排水口，所述濃水排水口與蒸發器通過管道連通，所述蒸發器能夠?qū)?jīng)過反滲透膜組過濾剩余濃水進行鹽分蒸發處理，所述反滲透水產水口與回用水桶通過管道連通。
作為本發明的進一步改進,所述芬頓加藥裝置包括芬頓加藥池、芬頓加藥泵、芬頓加藥桶和芬頓加藥攪拌機，所述芬頓加藥池上設有進水口、出水口和加藥口，所述芬頓加藥池的進水口和出水口分別來水和芬頓反應池的進水口連通，所述芬頓加藥桶內儲存有芬頓藥劑原材料，芬頓加藥泵進藥口與芬頓加藥桶連通，芬頓加藥泵出藥口與芬頓加藥池加藥口連通，芬頓加藥泵能夠?qū)⒎翌D加藥桶內芬頓藥劑原材料泵入芬頓加藥池內，芬頓加藥攪拌機能夠?qū)Ψ翌D加藥池內加入芬頓藥劑的廢水進行攪拌。
作為本發明的進一步改進,還設有廢水調節池，所述廢水調節池內設有潛水?dāng)嚢铏C(jī)和調節池提升泵，所述潛水?dāng)嚢铏C(jī)的葉片在調節池內旋轉對調節池內廢水進行攪拌勻質，所述調節池的出水口通過管道與芬頓加藥池的進水口連通。
作為本發明的進一步改進,所述芬頓反應池、芬頓絮凝池和水解酸化池內分別設有第一攪拌機、第二攪拌機和第三攪拌機，第一攪拌機、第二攪拌機和第三攪拌機分別能夠?qū)Ψ翌D反應池、芬頓絮凝池和水解酸化池內廢水進行均質攪拌。
作為本發明的進一步改進,所述MBR池內供氧曝氣裝置包括羅茨風機和曝氣管，所述羅茨風機通過管道與曝氣管進氣口連通，曝氣管固定安裝于MBR池的池底部，所述MBR膜固定安裝于MBR池一側，MBR膜與MBR池進水口之間形成MBR池的進水反應段，所述曝氣管上設有分別與MBR池內的進水反應段和MBR膜進水端正對的若干曝氣孔，所述MBR池底部還通過管道連接有污泥回流泵，所述污泥回流泵的排泥口通過三通排泥管道與水解酸化池和污泥池連通，所述三通排泥管道與水解酸化池和污泥池連通段上分別設有聯動控制閥，所述聯動控制閥二者擇其一的打開。
作為本發明的進一步改進,還設有中間水桶，所述中間水桶的進水口與MBR池的自吸泵出水管連通，中間水桶能夠儲存經過MBR處理的廢水，所述中間水桶通過緩沖供水管道與砂濾罐進水口連通，所述緩沖供水管道上安裝有緩沖水提升水泵，所述緩沖水提升水泵能夠?qū)⒅虚g水桶儲存的廢水泵入砂濾罐內。
作為本發明的進一步改進,所述超濾膜系統內還設有超濾進水增壓泵、超濾進水罐、超濾產水罐和精密過濾器，所述超濾進水罐與炭濾罐出水口通過管道連通，超濾進水增壓泵能夠?qū)⒊瑸V進水罐的廢水以設定壓力泵入精密過濾器內，精密過濾器的出水口與超濾膜進水口相連，超濾產水罐與超濾膜的產水口相連，超濾產水罐的出水口通過管道與反滲膜系統的進水口連通，所述超濾膜的濃水口通過管道與廢水調節池連通。
作為本發明的進一步改進,所述反滲透膜系統還包括反滲透進水高壓泵、反滲透濃水桶和反滲透濃水提升泵，所述超濾產水罐通過管道與反滲透膜系統的反滲透膜組進水口連通，反滲透進水高壓泵能夠?qū)⒊瑸V產水罐中的超濾水高壓泵入反滲透膜組內，反滲透膜系統的濃水排水口通過管道與反滲透濃水桶連通，反滲透濃水桶通過管道與蒸發器連通，滲透濃水提升泵能夠?qū)⒎礉B透濃水桶內反滲透濃水泵入蒸發器內。
作為本發明的進一步改進,所述蒸發器還包括結晶器、冷卻水桶和冷卻水提升泵，所述結晶器能夠?qū)M(jìn)入蒸發器內的廢水進行鹽分蒸發結晶形成鹽類晶體，蒸發器的蒸汽出口通過管道與冷卻水桶連通，蒸汽能夠在冷卻水桶內冷凝成冷凝水，冷卻水桶上的冷凝水排水口通過管道與超濾僅水桶連通，冷卻水提升泵能夠?qū)⒗鋮s水桶中冷凝水泵入超濾進水桶中。
作為本發明的進一步改進,所述絮凝劑加藥裝置包括絮凝加藥泵和絮凝加藥桶，所述絮凝加藥桶內儲存有絮凝劑原材料，絮凝加藥泵進藥口與絮凝加藥桶連通，絮凝加藥泵出藥口與芬頓絮凝池加藥口連通。
本發明的有益技術效果是：本發明針對氫電極鍍鎳工藝產生的含鎳廢水，通過設置MBR池，大大提高了生化污泥的濃度，減少了沉淀池的體積，減少了沉淀池的占地，降低了污水處理廠建設費用；還通過中水回用工藝，可實現反滲透膜產水高達90％的產水率，產水水質能滿足企業生產線需要，節約了大量的水資源，使污水不再外排，節約了污水排放費用，本發明實現了污水零排放，徹底解決了廢水排放存在超標風險的問題，在水資源短缺、環境污染嚴重的今天,通過本發明實現廢水零排放，能夠有效緩解水資源的供需矛盾、遏制水環境惡化的勢頭,提高水的利用效率,減少污染物的排放。
（發明人：朱金寶;張柯;湯雨林;徐子穎;何一群;周健;王磊）
