公布日：2023.05.23
申請日：2022.12.02
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F1/66(2023.01)N;C02F5/02(2023.01)N;C02F1/24(2023.01)N;C02F1/00(2023.01)N;C02F1/
44(2023.01)N;C02F101/10(2006.01)N
摘要
本發明公開了一種煉化一體化廢水的處理系統及處理方法，該處理系統包括：溶氣氣浮單元，用于對煉化一體化的勻質廢水進行去硅除污處理，并將去硅除污處理后的第一廢水輸送至壓載沉淀單元；壓載沉淀單元，用于對第一廢水進行去硅沉淀處理，并將去硅沉淀處理后的第二廢水輸送至過濾單元；過濾單元，用于對第二廢水中固體懸浮物進行過濾處理，得到標準出水。本實施例先通過溶氣氣浮單元對煉化一體化廢水進行去硅處理，之后結合壓載沉淀單元再次對廢水進行去硅處理；由此通過兩級去硅處理，能夠很容易將處理系統出水中的硅含量降到15mg/L以下，從而使得處理后的出水滿足標準排放。
權利要求書
1.一種煉化一體化廢水的處理系統，其特征在于，包括：溶氣氣浮單元，用于對煉化一體化的勻質廢水進行去硅除污處理，并將去硅除污處理后的第一廢水輸送至壓載沉淀單元；壓載沉淀單元，用于對所述第一廢水進行去硅沉淀處理，并將去硅沉淀處理后的第二廢水輸送至過濾單元；過濾單元，用于對所述第二廢水中固體懸浮物進行過濾處理，得到標準出水。
2.根據權利要求1所述的系統，其特征在于，所述溶氣氣浮單元包括：混凝池，用于接收煉化一體化的勻質廢水，并利用偏鋁酸鈉作為混凝劑對所述勻質廢水進行去硅處理；所述快混池將去硅處理后的第一絮體廢水輸送至絮凝池；其中，所述第一絮體廢水中至少包括硅鋁酸鹽絮體；絮凝池，用于利用絮凝劑對所述第一絮體廢水進行絮凝處理，并將絮凝處理后的第二絮體廢水輸送至圓形氣浮池；圓形氣浮池，用于對所述第二絮體廢水進行固液分離，并將固液分離后的一部分廢水輸送至所述壓載沉淀單元；另一部分廢水通過溶氣回流泵加壓輸送至溶氣罐；溶氣罐，用于對所述另一部分廢水進行加壓溶氣處理，并將加壓溶氣處理后的溶氣水輸送至所述圓形氣浮池。
3.根據權利要求1所述的系統，其特征在于，所述壓載沉淀單元包括：第一快混池，用于接收所述圓形氣浮池的一部分廢水后利用氫氧化鈉和偏鋁酸鈉進行除硅除硬處理，并將除硅除硬處理后的第三絮體廢水輸送至第二快混池；其中，所述第三絮體廢水中至少包括硅鋁酸鹽絮體和碳酸鈣絮體；第二快混池，用于利用可溶性鐵鹽作為混凝劑對所述第三絮體廢水進行混凝處理，得到第四絮體廢水；并將所述第四絮體廢水輸送至絮凝池；絮凝池，用于利用絮凝劑和壓載物對所述第四絮體廢水進行絮凝處理，并將絮凝處理后的第五絮體廢水輸送至沉淀池；沉淀池，用于對所述第五絮體廢水進行沉淀處理，并沉淀處理后廢水作為第二廢水輸送至過濾單元。
4.根據權利要求3所述的系統，其特征在于，所述壓載沉淀單元還包括：設置在所述絮凝池上方的旋分裝置；所述沉淀池，還用于將沉淀處理后具有壓載物的污泥混合物通過回流泵輸送至旋分裝置；所述旋分裝置，用于對具有壓載物的污泥混合物進行旋分分離，并將分離得到的壓載物輸送至所述絮凝池。
5.根據權利要求3所述的系統，其特征在于，所述壓載物為微砂和/或石榴石，所述絮凝劑為聚丙烯酰胺PAM。
6.根據權利要求1所述的系統，其特征在于，所述過濾單元包括V型過濾池、儲水池和膜處理裝置；所述V型過濾池；用于對所述第二廢水進行過濾處理，并將過濾處理后的廢水輸送至儲水池；所述儲水池，用于對過濾后廢水進行收集處理，并將收集廢水輸送至膜處理裝置；所述膜處理裝置，用于對收集廢水進行深度處理，得到標準出水。

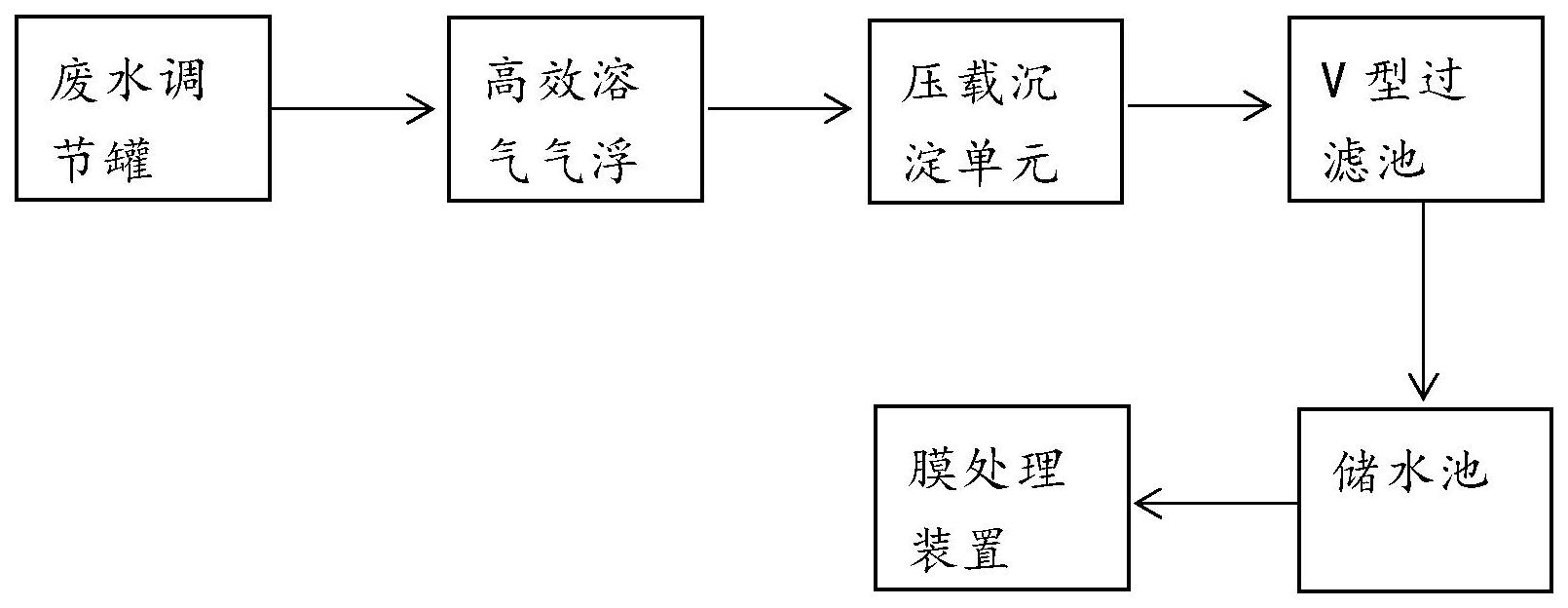

7.一種煉化一體化廢水的處理方法，其特征在于，包括：通過廢水調節罐對煉化一體化的生產廢水進行勻質處理后按照預設輸出量通過廢水提升泵輸送至溶氣氣浮單元；所述溶氣氣浮單元對煉化一體化的勻質廢水進行去硅除污處理，并將去硅除污處理后的第一廢水輸送至壓載沉淀單元；所述壓載沉淀單元對所述第一廢水進行去硅沉淀處理，并將去硅沉淀處理后的第二廢水輸送至V型過濾池；所述V型過濾池對所述第二廢水進行過濾處理，并將過濾處理后的廢水輸送至儲水池；所述儲水池對過濾后廢水進行收集處理，并將收集廢水輸送至膜處理裝置；所述膜處理裝置對收集廢水進行深度處理，輸出標準出水。
8.根據權利要求7所述的方法，其特征在于，所述溶氣氣浮單元包括：混凝池、絮凝池、圓形氣浮池，以及溶氣罐；所述溶氣氣浮池對煉化一體化的勻質廢水進行去硅除污處理，并將去硅除污處理后的第一廢水輸送至壓載沉淀單元，包括：所述混凝池利用偏鋁酸鈉對所述煉化一體化的勻質廢水進行去硅處理，生成硅鋁酸鹽絮體；并將包含硅鋁酸鹽絮體的第一絮體廢水輸送至所述絮凝池；所述絮凝池利用PAM對所述第一絮體廢水進行絮凝處理，并將絮凝處理后的第二絮體廢水輸送至圓形氣浮池；所述圓形氣浮池對第二絮體廢水進行固液分離，并將固液分離后的一部分廢水輸送至所述壓載沉淀單元；另一部分廢水經過過濾后通過溶氣回流泵加壓輸送至溶氣罐；所述溶氣罐對所述另一部分廢水進行加壓溶氣處理，并將加壓溶氣處理后的溶氣水回流至所述圓形氣浮池。
9.根據權利要求7所述的方法，其特征在于，所述壓載沉淀單元包括：第一快混池、第二快混池、絮凝池、沉淀池，以及旋分裝置；所述壓載沉淀單元對所述第一廢水進行去硅沉淀處理，并將去硅沉淀處理后的第二廢水輸送至V型過濾池，包括：所述第一快混池利用氫氧化鈉和偏鋁酸鈉對所述圓形氣浮池輸出的一部分廢水進行除硅除硬處理，生成第三絮體廢水；并將所述第三絮體廢水輸送至第二快混池；所述第三絮體廢水至少包括碳酸鈣絮體和硅鋁酸鹽絮體；所述第二快混池利用可溶性鐵鹽對所述第三絮體廢水進行混凝處理，得到第四絮體廢水；并將所述第四絮體廢水輸送至絮凝池；所述絮凝池利用PAM和壓載物對所述第四絮體廢水進行絮凝處理，并將絮凝處理后的第五絮體廢水輸送至沉淀池；所述沉淀池對所述第五絮體廢水進行沉淀處理，并將沉淀處理后廢水作為第二廢水輸送至V型過濾池，且將沉淀處理后具有壓載物的污泥混合物通過回流泵輸送至旋分裝置；所述旋分裝置對具有壓載物的污泥混合物進行旋分分離，并將分離得到的壓載物輸送至所述絮凝池。
10.根據權利要求9所述的方法，其特征在于，所述將沉淀處理后廢水作為第二廢水輸送至V型過濾池，包括：利用酸對所述沉淀處理后廢水進行PH值調節，得到第二廢水；所述第二廢水的PH值為6-8；將所述第二廢水輸送至V型過濾池。
發明內容
本發明提供一種煉化一體化廢水的處理系統及處理方法，該處理系統能夠對煉化一體化廢水進行有效去污處理，從而降低了出水中的硅含量和處理系統的污泥排放量，進而使得出水滿足標準排放要求。
為實現上述目的，根據本申請實施例第一方面提供一種煉化一體化廢水的處理系統，所述處理系統包括：溶氣氣浮單元，用于對煉化一體化的勻質廢水進行去硅除污處理，并將去硅除污處理后的第一廢水輸送至壓載沉淀單元；壓載沉淀單元，用于對所述第一廢水進行去硅沉淀處理，并將去硅沉淀處理后的第二廢水輸送至過濾單元；過濾單元，用于對所述第二廢水中固體懸浮物進行過濾處理，得到標準出水。
為實現上述目的，根據本申請實施例第二方面還提供一種煉化一體化廢水的處理方法，所述處理方法包括：通過廢水調節罐對煉化一體化的生產廢水進行勻質處理后按照預設輸出量通過廢水提升泵輸送至溶氣氣浮單元；所述溶氣氣浮單元對煉化一體化的勻質廢水進行去硅除污處理，并將去硅除污處理后的第一廢水輸送至壓載沉淀單元；所述壓載沉淀單元對所述第一廢水進行去硅沉淀處理，并將去硅沉淀處理后的第二廢水輸送至V型過濾池；所述V型過濾池對所述第二廢水進行過濾處理，并將過濾處理后的廢水輸送至儲水池；所述儲水池對過濾后廢水進行收集處理，并將收集廢水輸送至膜處理裝置；所述膜處理裝置對收集廢水進行深度處理，輸出標準出水。
可選的，所述壓載沉淀單元包括：第一快混池、第二快混池、絮凝池、沉淀池，以及旋分裝置；所述壓載沉淀單元對所述第一廢水進行去硅沉淀處理，并將去硅沉淀處理后的第二廢水輸送至V型過濾池，包括：所述第一快混池利用氫氧化鈉和偏鋁酸鈉對所述圓形氣浮池輸出的一部分廢水進行除硅除硬處理，生成第三絮體廢水；并將所述第三絮體廢水輸送至第二快混池；所述第三絮體廢水至少包括碳酸鈣絮體和硅鋁酸鹽絮體；所述第二快混池利用可溶性鐵鹽對所述第三絮體廢水進行混凝處理，得到第四絮體廢水；并將所述第四絮體廢水輸送至絮凝池；所述絮凝池利用PAM和壓載物對所述第四絮體廢水進行絮凝處理，并將絮凝處理后的第五絮體廢水輸送至沉淀池；所述沉淀池對所述第五絮體廢水進行沉淀處理，并將沉淀處理后廢水作為第二廢水輸送至V型過濾池，且將沉淀處理后具有壓載物的污泥混合物通過回流泵輸送至旋分裝置；所述旋分裝置對具有壓載物的污泥混合物進行旋分分離，并將分離得到的壓載物輸送至所述絮凝池。
可選的，所述將沉淀處理后廢水作為第二廢水輸送至V型過濾池，包括：利用酸對所述沉淀處理后廢水進行PH值調節，得到第二廢水；所述第二廢水的PH值為6-8；將所述第二廢水輸送至V型過濾池。
與現有技術相比，本發明實施例提供一種煉化一體化廢水的處理系統及處理方法，所述處理系統包括：溶氣氣浮單元，用于對煉化一體化的勻質廢水進行去硅除污處理，并將去硅除污處理后的第一廢水輸送至壓載沉淀單元；壓載沉淀單元，用于對所述第一廢水進行去硅沉淀處理，并將去硅沉淀處理后的第二廢水輸送至過濾單元；過濾單元，用于對所述第二廢水中固體懸浮物進行過濾處理，得到標準出水。本實施例先通過溶氣氣浮單元對煉化一體化廢水進行去硅處理，之后結合壓載沉淀單元再次對廢水進行去硅處理；由此通過兩級去硅處理，能夠很容易將處理系統出水中的硅含量降到15mg/L以下，從而使得處理后的出水滿足標準排放。另外，本實施例壓載沉淀單元是以壓載物為中心形成絮體，因此在利用壓載沉淀單元對第一廢水進行沉淀處理時壓載物能增加礬花絮體的密度，從而使得絮體沉降性更佳，進而提高了沉淀處理后出水的水質。
（發明人：王曉陽;謝曉朋）
