公布日：2023.03.17
申請日：2022.12.29
分類號：C02F11/04(2006.01)I;C02F1/66(2006.01)I;C02F5/00(2023.01)I;C10L3/10(2023.01)I;C10L3/08(2006.01)I
摘要

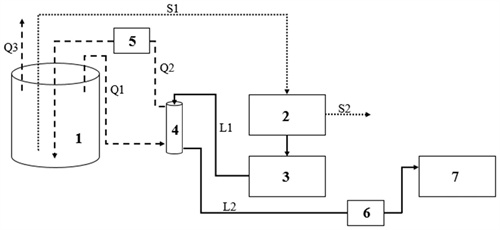

本發明公開了一種堿性含鈣廢水與污泥厭氧消化協同處理的裝置和方法，該裝置包括厭氧消化罐、吸收塔和壓縮機，厭氧消化罐的頂部與吸收塔的底部之間連通有第一管道，吸收塔的頂部與厭氧消化罐的底部之間連通有第二管道通，壓縮機設置在第二管道上，吸收塔的頂部還連通有用于存儲堿性含鈣廢水的儲池。本發明堿性含鈣廢水與污泥厭氧消化協同處理的裝置，可根據堿性含鈣廢水高pH、高鈣的特性結合沼氣CO2含量高的性質，將兩者進行協同處理，解決了堿性含鈣廢水在后續MBR處理存在的問題，并且提高了沼氣產出的品質以及厭氧消化處理效率，具有系統集成度高、原理簡單、推廣性強等優點，使用價值高，應用前景好。
權利要求書
1.一種堿性含鈣廢水與污泥厭氧消化協同處理的裝置，其特征在于，包括厭氧消化罐、吸收塔和壓縮機；所述厭氧消化罐的頂部與吸收塔的底部之間連通有第一管道，用于將厭氧消化罐的產生的沼氣通入到吸收塔中；所述吸收塔的頂部與厭氧消化罐的底部之間連通有第二管道通，所述壓縮機設置在第二管道上，用于將吸收塔中凈化后的沼氣通入到厭氧消化罐中；所述吸收塔的頂部還連通有用于存儲堿性含鈣廢水的儲池。
2.根據權利要求1所述的裝置，其特征在于，所述吸收塔的高徑比為5-10∶1；所述吸收塔的頂部設有用于噴灑堿性含鈣廢水的噴頭；所述噴頭通過第三管道與用于存儲堿性含鈣廢水的儲池連通。
3.根據權利要求2所述的裝置，其特征在于，所述吸收塔和壓縮機之間的第二管道上設有過濾器；所述第二管道延伸至厭氧消化罐的內部，以多路支管的形式等間距布置。
4.根據權利要求1-3中任一項所述的裝置，其特征在于，還包括：用于對壓濾厭氧消化罐中消化污泥的污泥壓濾機；所述污泥壓濾機與儲池之間連通有第四管道，用于收集污泥壓濾機中的堿性壓濾液。
5.根據權利要求1-3中任一項所述的裝置，其特征在于，還包括依次與吸收塔的出水口連通的沉淀器和MBR池；所述吸收塔的出水口為“U”形結構；所述沉淀器為斜管沉淀器。
6.一種堿性含鈣廢水與污泥厭氧消化協同處理的方法，其特征在于，采用權利要求1-5中任一項所述的裝置進行處理。
7.根據權利要求6所述的方法，其特征在于，包括以下步驟：S1、將污泥厭氧消化罐中產生的沼氣循環通入到吸收塔中，對堿性含鈣廢水進行凈化處理。
8.根據權利要求7所述的方法，其特征在于，所述凈化處理過程中控制吸收塔內氣液比為5-10∶1；所述堿性含鈣廢水在吸收塔內的停留時間為30min-60min；所述凈化處理完成后，還包括：將凈化處理后的廢水依次通入到沉淀器和MBR池中。
9.根據權利要求7或8所述的方法，其特征在于，還包括以下處理：S2、將厭氧消化罐中產生的消化污泥通入到壓濾機進行壓濾，得到壓濾液；S3、將壓濾液通入到吸收塔中，與堿性含鈣廢水一同進行凈化處理。
10.根據權利要求9所述的方法，其特征在于，所述厭氧消化罐中運行含固率為5％-10％；所述壓濾液的水質為pH為12-13，以CaCO3計總硬度為2000mg/L-4000mg/L，氨氮為1500mg/L-2500mg/L，以CaCO3計總堿度6000mg/L-10000mg/L。
發明內容
本發明需要解決的技術問題是克服現有技術的不足，提供一種堿性含鈣廢水與污泥厭氧消化協同處理的裝置和方法。
為解決上述技術問題，本發明采用的技術方案是：
一種堿性含鈣廢水與污泥厭氧消化協同處理的裝置，包括厭氧消化罐、吸收塔和壓縮機；所述厭氧消化罐的頂部與吸收塔的底部之間連通有第一管道，用于將厭氧消化罐的產生的沼氣通入到吸收塔中；所述吸收塔的頂部與厭氧消化罐的底部之間連通有第二管道通，所述壓縮機設置在第二管道上，用于將吸收塔中凈化后的沼氣通入到厭氧消化罐中；所述吸收塔的頂部還連通有用于存儲堿性含鈣廢水的儲池。
上述的裝置，進一步改進的，所述吸收塔的高徑比為5-10∶1；所述吸收塔的頂部設有用于噴灑堿性含鈣廢水的噴頭；所述噴頭通過第三管道與用于存儲堿性含鈣廢水的儲池連通。
上述的裝置，進一步改進的，所述吸收塔和壓縮機之間的第二管道上設有過濾器；所述第二管道延伸至厭氧消化罐的內部，以多路支管的形式等間距布置。
上述的裝置，進一步改進的，還包括：用于對壓濾厭氧消化罐中消化污泥的污泥壓濾機；所述污泥壓濾機與儲池之間連通有第四管道，用于收集污泥壓濾機中的堿性壓濾液。
上述的裝置，進一步改進的，還包括依次與吸收塔的出水口連通的沉淀器和MBR池；所述吸收塔的出水口為“U”形結構；所述沉淀器為斜管沉淀器。
作為一個總的技術構思，本發明還提供了一種堿性含鈣廢水與污泥厭氧消化協同處理的方法，采用上述的裝置進行處理。
上述的方法，進一步改進的，包括以下步驟：
S1、將污泥厭氧消化罐中產生的沼氣循環通入到吸收塔中，對堿性含鈣廢水進行凈化處理。
上述的方法，進一步改進的，所述凈化處理過程中控制吸收塔內氣液比為5-10∶1；所述堿性含鈣廢水在吸收塔內的停留時間為30min-60min；所述凈化處理完成后，還包括：將凈化處理后的廢水依次通入到沉淀器和MBR池中。
上述的方法，進一步改進的，還包括以下處理：
S2、將厭氧消化罐中產生的消化污泥通入到壓濾機進行壓濾，得到壓濾液；
S3、將壓濾液通入到吸收塔中，與堿性含鈣廢水一同進行凈化處理。
上述的方法，進一步改進的，所述厭氧消化罐中運行含固率為5％-10％；所述壓濾液的水質為pH為12-13，以CaCO3計總硬度為2000mg/L-4000mg/L，氨氮為1500mg/L-2500mg/L，以CaCO3計總堿度6000mg/L-10000mg/L。
與現有技術相比，本發明的優點在于：
(1)本發明提供了一種堿性含鈣廢水與污泥厭氧消化協同處理的裝置，將厭氧消化罐內產生的沼氣通入到吸收塔中，與綜合固廢處理園區內的堿性含鈣廢水進行協同處理，利用沼氣中含有的CO2、H2S等組分與堿性含鈣廢水中的堿度、鈣離子、氫氧化鈣物質進行氣液反應，降低堿性含鈣廢水pH和硬度，同時有效降低沼氣中的CO2和H2S含量，最終達到改善廢水可生化性、降低膜結垢污堵、提高厭氧消化產出沼氣品質和處理效率的目的。本發明堿性含鈣廢水與污泥厭氧消化協同處理的裝置，可根據堿性含鈣廢水高pH、高鈣的特性結合沼氣CO2含量高的性質，將兩者進行協同處理，解決了堿性含鈣廢水在后續MBR處理存在的問題，并且提高了沼氣產出的品質以及厭氧消化處理效率，具有系統集成度高、原理簡單、推廣性強等優點，使用價值高，應用前景好。
(2)本發明提供了一種堿性含鈣廢水與污泥厭氧消化協同處理的方法，通過利用本發明的裝置對堿性含鈣廢水和沼氣進行協同處理，不僅可以有效凈化沼氣，提高沼氣的品質，在沼氣進行熱能利用時，提高了熱值效率、減少了碳排放，而且通過降低消化罐內硫化氫含量，減少了硫化氫對產甲烷菌的抑制性影響，一定程度上提高了沼氣產率和處理效率，同時，還能有效降低堿性含鈣廢水pH和硬度，使其能夠更好的滿足后續處理，如能夠改善可生化性和膜結垢污堵的問題。本發明方法，無需投加化學藥劑調節pH、除硬以及沼氣脫硫，能夠顯著降低整體運行費用，環保性好、無副產物、處理效率高，而且能夠?qū)崿F(xiàn)以廢治廢，并能達到協同降碳、減污、增效的效果。
（發明人：張浩;唐博文;周雄港）
