公布日:2023.03.28
申請日:2022.11.24
分類號:C02F9/00(2023.01)I;C02F1/24(2023.01)I;C02F11/121(2019.01)I;C02F1/56(2023.01)I;C02F1/66(2023.01)I;C02F1/00(2023.01)N;C02F11/00(2006.01)N;C02F103
/34(2006.01)N
摘要
本發明提供一種撬裝式一體化除塵水封槽廢水處理回用裝置,包括集水槽、撬裝式組合池體、加藥裝置和氣浮機;所述集水槽靠近水封槽,用于收集由水封槽流入的廢水;所述撬裝式組合池體包括彼此共壁的調節池、初沉池、混凝池、沉淀池、集水池、產水池及污泥池;集水槽內廢水依次通過調節池、初沉池、混凝池、沉淀池和集水池,并通過氣浮機去除浮渣后流入產水池,調節池、初沉池和沉淀池池底污泥和氣浮機產生的浮渣進入污泥池中。本發明以“水封水循環利用”為主導思想,以“減少外排水,降低補水量,從而節約新水”為目的,在滿足除塵工藝水封的前提下將水利用率提高至最大化,達到節約用水的目標。
權利要求書
1.一種撬裝式一體化除塵水封槽廢水處理回用裝置,其特征在于,包括集水槽、撬裝式組合池體、加藥裝置和氣浮機;所述集水槽靠近水封槽,用于收集由水封槽流入的廢水;所述撬裝式組合池體包括彼此共壁的調節池、初沉池、混凝池、沉淀池、集水槽、產水池及污泥池;所述集水槽內的廢水通過泵進入所述調節池內,所述加藥裝置向所述調節池內送藥,調節所述調節池內水質,同時所述調節池用于調節所述調節池內廢水的水量,所述調節池內廢水經泵導入所述初沉池,所述調節池底部污泥通過泵導入所述污泥池;所述初沉池內廢水中的易沉大顆粒物質于所述初沉池內沉積,且所述初沉池底部沉積的污泥通過泵導入所述污泥池,所述初沉池的頂部液體自流入所述混凝池,所述加藥裝置向所述混凝池內給藥,使得膠體和細微懸浮物凝聚成絮凝體,所述混凝池內液體自流入所述沉淀池,所述絮凝體在沉淀池內沉淀,且所述沉淀池底部污泥通過泵導入所述污泥池,所述沉淀池內上清液自流入所述集水池;所述氣浮機通過提升泵提升所述集水池內清液,所述加藥裝置向所述氣浮機給藥,將清液中的懸浮物、油脂及膠體形成浮渣,且浮渣自流入所述污泥池,得到的清水自流入所述產水池,所述產水池內清水通過泵返回至所述水封槽;所述污泥池對污泥和浮渣進行儲存及重力沉降。
2.根據權利要求1所述的一種撬裝式一體化除塵水封槽廢水處理回用裝置,其特征在于,所述污泥池通過泵與脫水機連接,脫出的濾液重新返回至所述調節池,脫水后的污泥摻入煤中焚燒或外運。
3.根據權利要求1或2所述的一種撬裝式一體化除塵水封槽廢水處理回用裝置,其特征在于,所述水封槽具有母管,且母管的尾端通過閥門連接有支管,所述支管的尾端與所述集水槽連接;廢水從所述水封槽母管排出,由所述支管自流進入所述集水槽中。
4.根據權利要求2所述的一種撬裝式一體化除塵水封槽廢水處理回用裝置,其特征在于,所述氣浮機及所述脫水機位于所述撬裝式組合池體的頂部平臺之上。
5.根據權利要求1所述的一種撬裝式一體化除塵水封槽廢水處理回用裝置,其特征在于,所述加藥裝置向所述調節池內供給的藥品為堿液,用于將所述調節池內廢水的PH值調節至6-9。
6.根據權利要求1所述的一種撬裝式一體化除塵水封槽廢水處理回用裝置,其特征在于,所述加藥裝置向所述混凝池中供給的藥品為堿液、混凝劑和助凝劑,所述加藥裝置向所述氣浮機中供給的藥品為混凝劑和助凝劑。
7.根據權利要求6所述的一種撬裝式一體化除塵水封槽廢水處理回用裝置,其特征在于,所述混凝劑為PAC或PFC,所述助凝劑為PAM。
發明內容
根據上述技術問題,而提供一種撬裝式一體化除塵水封槽廢水處理回用裝置。
本發明采用的技術手段如下:

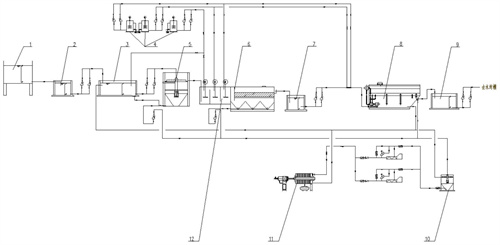

一種撬裝式一體化除塵水封槽廢水處理回用裝置,包括集水槽、撬裝式組合池體、加藥裝置和氣浮機;
所述集水槽靠近水封槽,用于收集由水封槽流入的廢水;
所述撬裝式組合池體包括彼此共壁的調節池、初沉池、混凝池、沉淀池、集水池、產水池及污泥池;
所述集水槽內的廢水通過泵進入所述調節池內,所述加藥裝置向所述調節池內送藥,調節所述調節池內水質,同時所述調節池用于調節所述調節池內廢水的水量,所述調節池內廢水經泵提升計量后導入所述初沉池,所述調節池底部污泥通過泵導入所述污泥池;所述初沉池內廢水中的易沉大顆粒物質于所述初沉池內沉積,且所述初沉池底部沉積的污泥通過泵導入所述污泥池,所述初沉池的頂部液體自流入所述混凝池,所述加藥裝置向所述混凝池內給藥,使得膠體和細微懸浮物凝聚成絮凝體,所述混凝池內液體自流入所述沉淀池,所述絮凝體在沉淀池內沉淀,且所述沉淀池底部污泥通過泵導入所述污泥池,所述沉淀池內上清液自流入所述集水池;所述氣浮機通過提升泵提升所述集水池內清液,所述加藥裝置向所述氣浮機給藥,將清液中的懸浮物、油脂及膠體形成浮渣,且浮渣自流入所述污泥池,得到的清水自流入所述產水池,所述產水池內清水通過泵返回至所述水封槽;
所述污泥池對污泥和浮渣進行儲存及重力沉降。
優選地,所述污泥池通過泵與脫水機連接,脫出的濾液重新返回至所述調節池,脫水后的污泥摻入煤中焚燒或外運。
優選地,所述水封槽具有母管,且母管的尾端通過閥門連接有支管,所述支管的尾端與所述集水槽連接;廢水從所述水封槽母管排出,由所述支管自流進入所述集水槽中。
優選地,所述氣浮機及所述脫水機位于所述撬裝式組合池體的頂部平臺之上。
優選地,所述加藥裝置向所述調節池內供給的藥品為堿液,用于將所述調節池內廢水的PH值調節至6-9。所述調節池一端進水一端出水,出水通過泵計量控制出水,進水通過泵提升進水,通過泵的間隔開啟和關閉實現調節池內的水量保持,進而實現新進入的廢水在調節池內重復調節PH值,防止廢水腐蝕裝置。
優選地,所述加藥裝置向所述混凝池供給的藥品均為堿液、混凝劑和助凝劑。所述加藥裝置向所述氣浮機供給的藥品為混凝劑和助凝劑。
優選地,所述混凝劑為PAC或PFC,所述助凝劑為PAM。
較現有技術相比,本發明具有以下優點:
1、本發明以“水封水循環利用”為主導思想,以“減少外排水,降低補水量,從而節約新水”為目的,在滿足除塵工藝水封的前提下將水利用率提高至最大化,達到節約用水的目標。
2、本發明利用加藥混凝反應、混凝沉淀,有效提高灰渣水中的難沉降的灰粉的沉淀性能;利用氣浮機產生的微氣泡帶動未沉淀的懸浮物及膠體,形成浮渣,提高懸浮物的去除率,同時將浮渣與沉淀后的灰渣集中在一起脫水處理,處理后的水可連續回用,無需外排,節約用水;采用撬裝式組合池體節省了系統占地,僅集水槽位于水封槽附近,其他撬裝式設備可以靈活放置,場地適應性更強。
3、本裝置旨在對焦?fàn)t機側、焦側除塵附屬的水封槽內的水封水進行處理回用,節省了補充水量,減少了系統外排水量及運行費用。
4、本裝置采用一系列水處理工藝段,逐步完成對大顆粒、小顆粒、膠體及油類的去除,工藝整體性能可靠,出水水質穩定。
5、本裝置可通過一系列儀表及自控,可實現連續進水與出水,實現無人化操作。
基于上述理由本發明可在水封槽廢水處理回用等領域廣泛推廣。
(發明人:殷國監;趙雪;張立彬;鄒治鵬;蘇芳;周宏財;劉超宇)
